Цифровой терморегулятор XH-W3002. Инструкция по эксплуатации
Руководство / инструкция
Терморегулятор W3002 Инструкция на русском языке
Настоящее руководство по эксплуатации предназначено для изучения конструкции, технических характеристик, правил эксплуатации контроллера (регулятора температуры) XH-W3002.
Перед установкой прибора в объект регулирования необходимо внимательно ознакомиться с настоящим руководством.
Прибор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 10 до плюс 60°С, относительной влажности (45–85)%.
Назначение

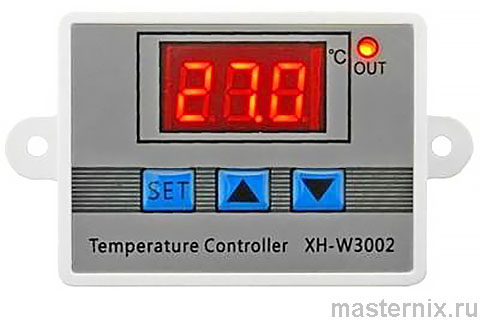

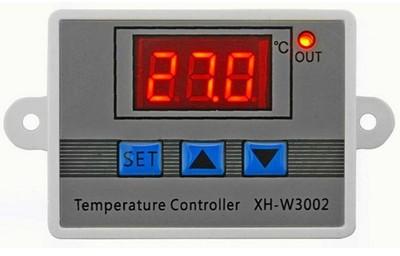

Контроллер (регулятор температуры) XH-W3002 предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического и бытового назначения. Прибор имеет два реле и может управлять одновременно нагревателем и холодильником.
В качестве датчика температуры используется NTC термистор длиной присоединительного кабеля 1 м. Датчик температуры входит в комплект поставки прибора.
Основные особенности
➠ Переключение режимов между охлаждением и нагревом;
➠ Контроль температуры, путем установки заданного значения температуры и значения разницы;
➠ Калибровка температуры;
Технические характеристики
Диапазон регулирования температуры: -50 °C ~ 110 °C
Точность измерения температуры: ± 0.2 C
Точность регулирования температуры: ± 0.1 °C
Измерение входного сигнала: NTC 10K L-зонд длиной 1 метр водонепроницаемый
Напряжение питания: в соответствии с классификацией выбора (12В /24В /220В)
Выходная мощность: в соответствии с классификацией выбора (120 Вт/ 240 Вт/ 1500 Вт)
Выходной ток: до 10 А
Габаритные размеры: 60 * 45 * 31 мм
..
Указания мер безопасности
❗👉➨ Внимание! В приборе используется напряжение питания опасное для жизни человека.
Все подключения, а также техническое обслуживание и ремонт необходимо осуществлять при отключенной сети.
Установка, подключение прибора к сети и нагрузке должны производиться только квалифицированными специалистами, изучившими настоящее РЭ. Все соединения должны быть тщательно заизолированы, а токоведущие части закрыты.
Не допускается попадания влаги на контакты клеммника и внутрь прибора.
При эксплуатации и техническом обслуживании прибора необходимо соблюдать «Правила технической эксплуатации электроустановок потребителем» и «Правила техники безопасности при эксплуатации электроустановок».
При использовании прибора совместно с нагревателем - ТЭНом, тепловентилятором, конвектором и др. обязательно заземлите последний.
Строго различайте нижний провод датчика, провод питания и интерфейс выходного реле друг от друга и не допускайте неправильное подключение или перегрузку реле.
Запрещается использовать устройство в условиях повышенной влажности, высокой температуры, при сильных электромагнитных помехах или в условиях с сильной коррозией.
Блок питания должен соответствовать значению напряжения, указанному в харакеристиках.
Чтобы избежать помех, кабели датчика и провод питания должны находиться на достаточном расстоянии.
Если терморегулятор с нагревателем применяются для регулирования температуры во влажном помещении – погребе, подвале, теплице…, примите дополнительные меры безопасности: используйте кабели с надежной ПВХ-изоляцией, обязательно двойной, все кабели закрепите, (используйте кабель-каналы), кабель на полу поместите в защитную трубу.
❗👉➨ Перед тем, как войти в помещение, отключайте терморегулятор от сети!
❗👉➨ Помните, что влажное помещение представляет собой повышенную опасность!
Внимание!

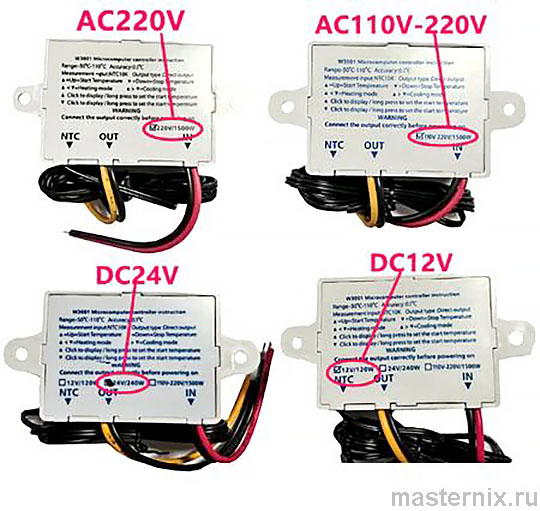

Перед подключением прибора к сети внимательно посмотрите на величину напряжения питания прибора: AC220V, AC110-220V, DC24V, DC12V.
Перед началом эксплуатации правильно подключите провода ввода и вывода в соответствии с полярностью и обозначениями на корпусе прибора!
Красный провод на вводе - это плюс, чёрный - это минус. Желтый провод на выводе - это плюс, черный - это минус.
Для регулирования температуры используйте кнопки вверх и вниз.
Для отображения первого уровня температуры нажмите кнопку вверх. Для отображения второго уровня температуры нажмите кнопку вниз.

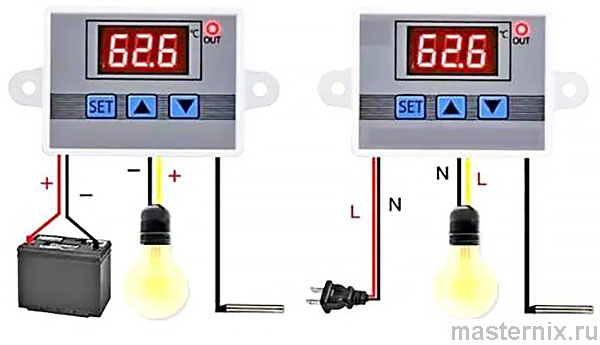

Подключение
Черный и красный провод - напряжение питания в зависимости от модели 12 / 24 / 110 / 220 В.
Пара желтый и черный напряжение питания нагрузки (тэна, охладителя и т.д.)
Места соединений тщательно заизолируйте. Можно использовать клеммные колодки, др. соединители.
Включите прибор в сеть, при этом на индикаторе отобразится текущая температура
Включение осуществляется нажатием на кнопку "SET". Чтобы выключить термостат нужно нажать на неё же и удерживать в течение 3-х секунд.

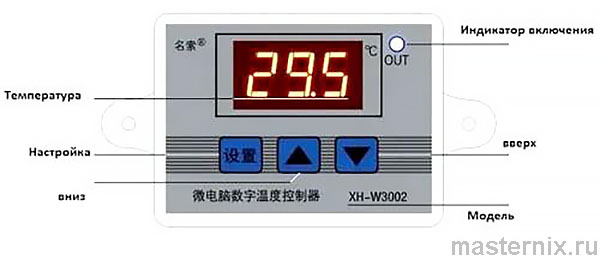

Панель управления и элементы индикации
Настройка температуры включения
Для входа в меню настройки необходимо коротко нажать кнопку меню SET (с иероглифами).
Р0 — настройка температуры включения. Нажимите кнопку вверх, загорается
Р1 — настройка температуры отключения, далее
Р2 — корректировка показаний температуры,
Р3 — задержка срабатывания, настраивается в минутах.
Для входа в каждый из выбранных параметров настройки нажать кнопку меню (с иероглифами), для выхода так же кнопку меню.
Например нам нужно задать режим: при опускании температуры в подвале до 35°С термостат должен включить обогреватель, при нагреве воздуха до +40°С обогреватель должен выключится.
1. Нажать кнопку Меню (загорится Р0 — вошли в меню настроек);
2. Нажать кнопку меню еще раз (высветится настроенная температура включения);
3. Кнопками Вверх или Вниз настроить необходимые 35°С; 4. Нажать меню еще раз (выход из настройки температуры включения); 5. Нажать кнопку Вверх (загорится Р1 — настройка температуры отключения); 6. Нажать кнопку Меню (входим в настройку температуры отключения); 7. Кнопками Вверх или Вниз настроить необходимые 40°С; 8. Нажать меню для выхода; 9. Подождать несколько секунд, контроллер сам выйдет из режима настроек и отобразит текущую температуру.
Для режима работы на охлаждения необходимо выставить температуру включения выше температуры.
Настройка гистерезиса
В модели термостата XH-W3002 есть возможность дополнительно установить значение гистерезиса от 0 до 10 То есть, если температура включения установлена на 35 градусов, а температура отключения 40 градусов и то при установке гистерезиса на 5 градусов, 5 градусов добавится к температуре выключения и термостату выключается при 45 градусах. Мы рекомендуем установить значение гистерезиса 0,3.
Восстановление заводских настроек
Когда питание включено, нажмите и удерживайте кнопку вверх и вниз одновременно. Табло показывает 888 и далее контроллер автоматически переходит к температуре обнаружения.
Устранение ошибок
Если на дисплее отображаются 3 латинские буквы L, это означает, что проблема с термисторным датчиком. Проверить целостность проводов, датчиков. При необходимости замените термистор.
Если на дисплее терморегулятора XH-W3002 отображаются 3 латинские буквы H, это означает, что температура среды, в которой находится термистор, превышает его предельные значения. Проверьте точку считывания температуры. Удалите термисторный датчик из горячего или холодного места.
Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
В случае выхода прибора в течение этого срока при соблюдении потребителем правил эксплуатации поставщик осуществляет его бесплатный ремонт или замену. Гарантии не распространяются на изделия с внешними повреждениями корпуса прибора или датчика, с вышедшими из строя компонентами регулятора в результате неправильного соединения токоведущих проводников, превышения допустимой мощности нагрузки или короткого замыкания.
