Регулируемый настенный термостат NTL-001D Руководство пользователя

Назначение

Регулируемый настенный термостат NTL-001D предназначен для поддержания заданной температуры в помещении путем автоматического коммутирования электрической цепи. Принцип работы термостата основан на физическом явлении изменения объема воздуха в температурном датчике при изменении его температуры. При изменении объема воздуха происходит воздействие на мембрану внутри температурного датчика, которая воздействует на электрический контакт. Термостат не имеет собственного энергопотребления.

Термостат NTL-001D представляет собой электромеханический прибор, который разработан для контроля температуры воздуха в помещении путем управления двигателем вентилятора и клапанами с электроприводом в системах охлаждения и обогрева воздуха. Предназначен для управления фанкойлами и тепловыми завесами любых марок.

Механический термостат NTL-001D обеспечивает комфорт в помещениях, регулируя температуру, влажность и качество воздуха. Автоматика снижает шум и энергозатраты. Пульты с микропроцессорным управлением позволяют задавать персональные параметры комфорта, поддерживая систему кондиционирования на высоком уровне.

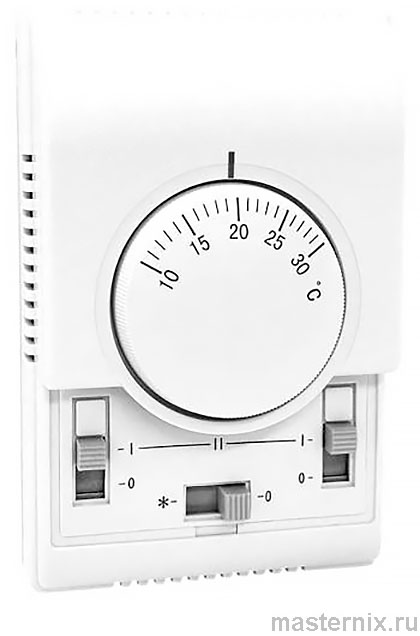

Настенный термостат управления фанкойлом NTL-001D поддерживает индивидуальные настройки температуры в каждом помещении. Управление осуществляется через механический регулятор. Пульты можно устанавливать на стене. Функции: включение/выключение, термостат, 3 скорости, зима-лето.

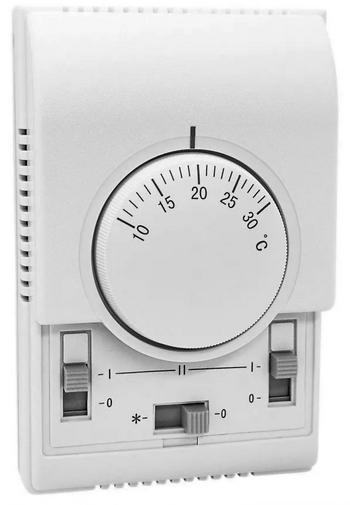

Пульт оснащён поворотной ручкой для регулировки температуры в диапазоне 10–30°C и выбора скорости вентилятора, которая также служит для включения/выключения фанкойла. Есть две кнопки: переключение между охлаждением и обогревом и активация экономичного режима. Три светодиода-индикатора отображают режимы охлаждения, нагрева и экономичного режима.

.

Особенности термостата

➠ Переключение режимов работы (Холод / Тепло)
➠ Переключение скоростей вентилятора ( Макс. / Средн. / Мин. )
➠ Поддержание температуры воздуха от +10 до 30°С
➠ Вкл. / Выкл. фанкойла

Технические характеристики

Питание: ~110-220 В, 50/60 Гц
Потребляемая мощность: ‹2 Вт
Дифференциал: ‹1°C
Диапазон установки температуры: от +10 до +30 °С
Температура хранения при влажности ‹92%: ?20…+55 °C
Колодка для подключения проводов с максимальным диаметром провода 1.5 мм
Температура транспортировки и хранения от -20 до 50 °С.

Управление

Вкл/Выкл: включение фанкойла осуществляется переключением ползунка центрального выключателя в положение ON. Для выключения фанкойла переведите выключатель в положение OFF.

Установка температуры осуществляется путем вращения центрального регулятора температуры.

Режим охлаждения: переведите левый выключатель в положение COOL.

Режим нагрева: переведите левый выключатель в положение HEAT.

Регулировка скорости вентилятора: переведите правый выключатель в необходимое положение, соответствующее нужной скорости вентилятора.

..

Инструкция по монтажу

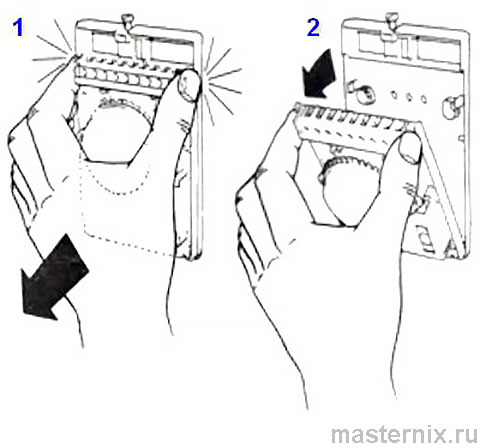

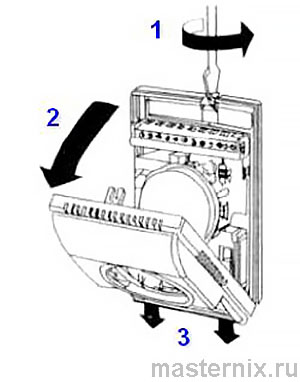

➠ Демонтируйте фронтальную панель, открутив винт в верхней части термостата.

➠ Отсоедините лицевую панель.

➠ Отсоедините печатную плату от задней крышки термостата.

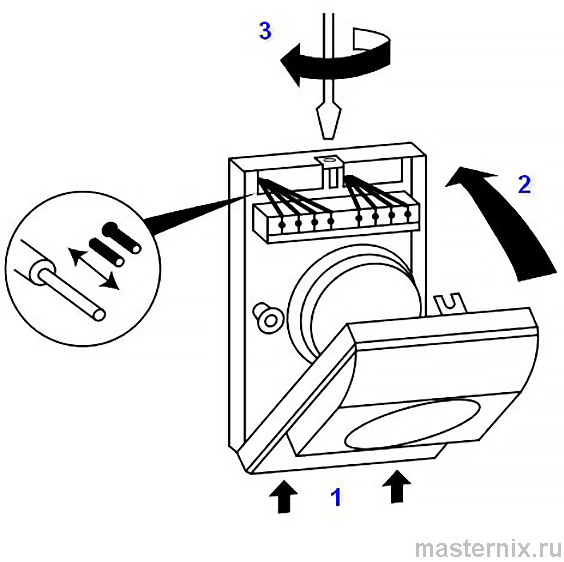

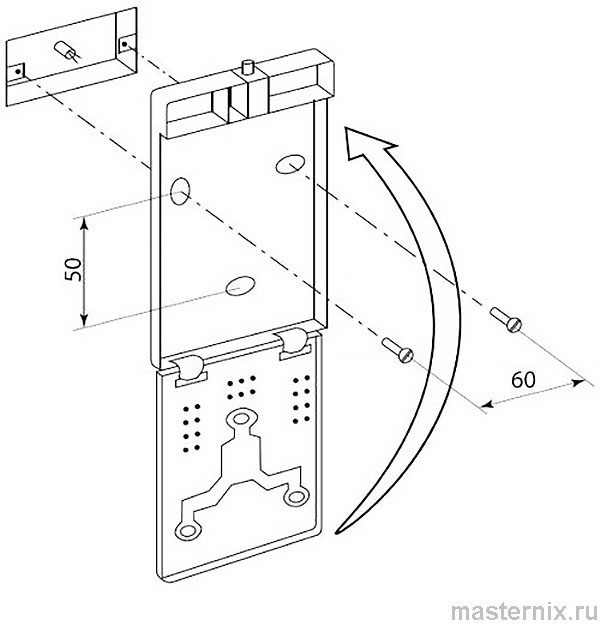

➠ Закрепите заднюю крышку термостата на стене или в установочной коробке. Закрепите печатную плату на задней крышке термостата, подключите провода согласно схеме подключения.

➠ Подсоедините лицевую панель и закрепите винт на верхней стороне термостата.

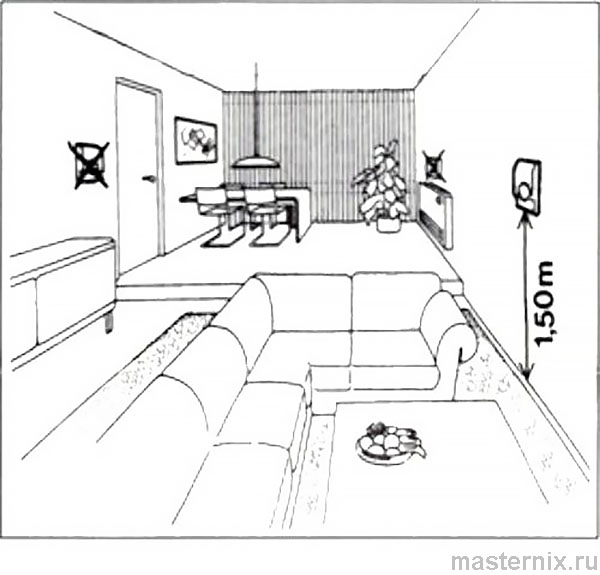

❗👉➨ Рекомендуемая высота установки термостата не ниже 1.5 м. от пола. Не размещать вблизи выходных отверстий нагревательных/ охлаждающих установок, а также под прямыми лучами солнца.

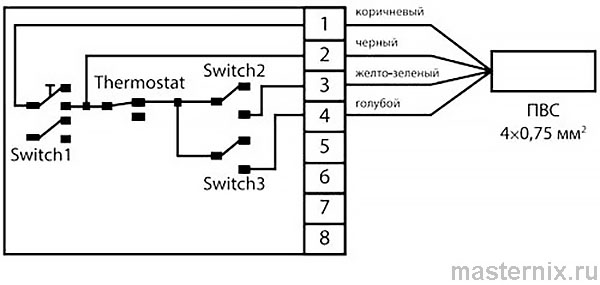

Схема подключения термостата NTL-001D
