Термостат комнатный для теплого пола Grand Meyer MST-1. Инструкция по эксплуатации
Руководство / инструкция
Область применения и принцип действия
Двухпозиционное управление системами обогрева
Термостат Grand Meyer MST-1 поддерживает температуру в жилых комнатах, офисах, производственных зонах. Работает с тёплым полом, электрическими обогревателями, инфракрасными панелями. Принцип прост: замерил — сравнил — включил или выключил.
Устройство использует NTC-датчик: встроенный или выносной. Когда температура падает ниже установленного порога, реле замыкается, питание подаётся на нагреватель. Всё. Никакой магии, только физика и надёжная электроника.
Практика показывает: выносной датчик пола даёт более стабильный результат, чем встроенный. Особенно если термостат висит на стене в зоне сквозняка.
Технические характеристики и параметры
Электрические параметры и совместимость
Напряжение питания — 220/230 В переменного тока. Максимальная нагрузка: 3600 Вт, сила тока до 16 А. Это серьёзный запас: хватит на контур тёплого пола площадью 15-20 м². Датчик NTC: 12091 Ом при +20°С — стандартное значение, легко найти замену при необходимости.
Габариты, цвета, условия эксплуатации
Корпус 86×86×50 мм встаёт в стандартную монтажную коробку. Цвета: белый или бежевый (слоновая кость) — под любой интерьер. Производство: Голландия/Китай, гарантия 1 год. Рабочая влажность — до 85%, но монтаж во влажных зонах требует выноса термостата за пределы помещения.
| Параметр | Значение |
|---|---|
| Напряжение питания | 220/230 В AC, 50 Гц |
| Макс. нагрузка | 3600 Вт / 16 А |
| Датчик | NTC 12091 Ом @ +20°С |
| Диапазон настройки | +5...+40°С |

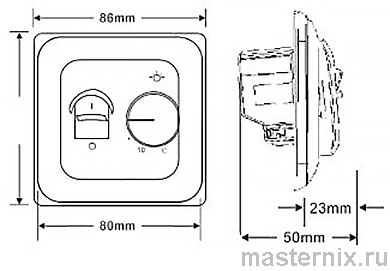

| Габариты | 86×86×50 мм |
| Установка | В стандартную монтажную коробку |
Монтаж выносного датчика температуры
Правила укладки датчика в полу
Датчик помещают в монтажную трубку, которую укладывают в стяжку пола. Трубка должна располагаться как можно ближе к поверхности — так измерения будут точнее. Кабель можно удлинять до 50 метров, используя провод сечением от 0,5 мм².
Важный нюанс: если трубка забьётся раствором при заливке, заменить датчик потом будет проблематично. Заклейте конец изолентой перед монтажом — сэкономите нервы.
Таблица сопротивления датчика в зависимости от температуры
| Температура, °С | Сопротивление, Ом |
|---|---|
| 5 | 22070 |
| 10 | 17960 |
| 20 | 12091 |
| 30 | 8312 |
| 40 | 5827 |
Зачем эта таблица? Для диагностики. Если мультиметр показывает сопротивление, не соответствующее температуре — датчик неисправен или окислились контакты.
Выбор места установки термостата
Требования к расположению на стене

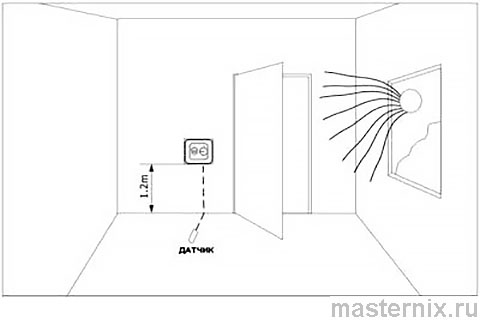

Монтируйте термостат там, где воздух циркулирует свободно. Исключите прямые солнечные лучи, сквозняки, близость батарей и обогревателей. Оптимальная высота: 0,9–1,2 м от пола — удобно регулировать, не наклоняясь.
Влажные помещения — отдельная история. Сам термостат не герметичен, влага повредит электронику. Решение: вынесите корпус в сухую зону, а датчик пола заведите в ванную или душевую. Так и безопасно, и точно.
Эксплуатация и настройка температуры
Включение, выключение и индикация

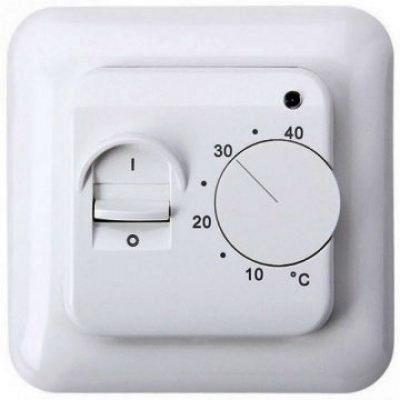

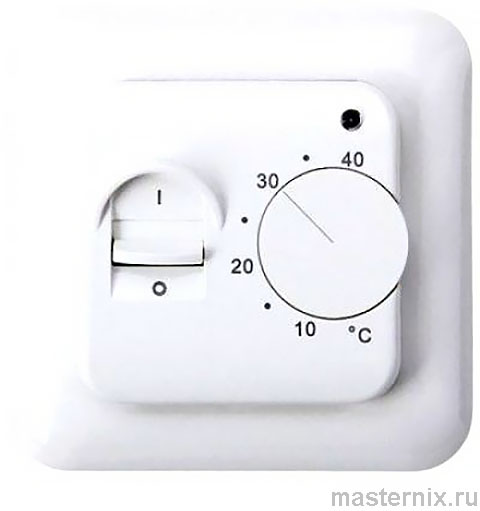

Переключатель 【I/О】 управляет питанием: 【I】 — включено, 【О】 — выключено. При активном нагреве загорается красный LED-индикатор. Всё наглядно: увидел красный — система работает.
Установка комфортной температуры

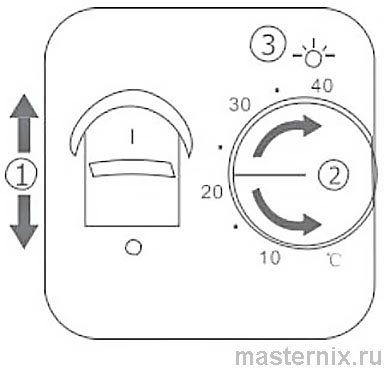

Шкала проградуирована от +5 до +40°С. Алгоритм простой: включите на максимум, дождитесь прогрева помещения до желаемого уровня, затем плавно поворачивайте регулировочное колёсико против часовой стрелки до момента, когда индикатор погаснет. Точную доводку можно сделать в течение следующих 12 часов — система «устаканится».
Знакомо? Иногда температура «гуляет» после первой настройки. Это нормально: стены, мебель, стяжка ещё прогреваются. Дайте время.
Калибровка точности показаний
Заводская настройка уже оптимальна, но если после стабилизации микроклимата вы видите расхождение с эталонным термометром — откорректируйте. Снимите регулировочное колёсико 【А】, поверните ось 【В】 в нужную сторону, верните колёсико на место. Теперь метка на колёсике показывает точное значение.
Не спешите крутить ось с первого дня. Подождите сутки — пусть система выйдет на режим.
Ограничение диапазона регулировки
Защита от случайного изменения настроек

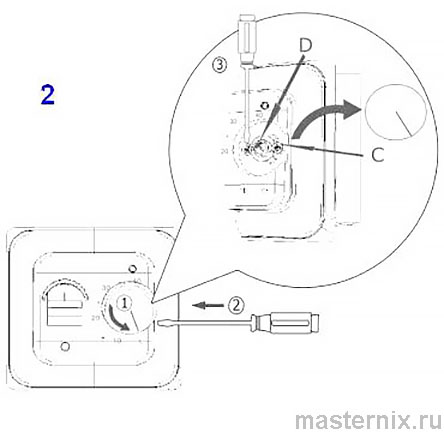

Под колёсиком спрятан блокирующий механизм с винтом 【С】. Ослабив его, можно сузить рабочий диапазон: например, с +5...40°С до +20...25°С. Красная метка — максимум, зелёная — минимум. Полезно в офисах или арендном жилье, чтобы исключить «экстремальные» настройки.
Схема электрического подключения
Распиновка клемм и порядок коммутации

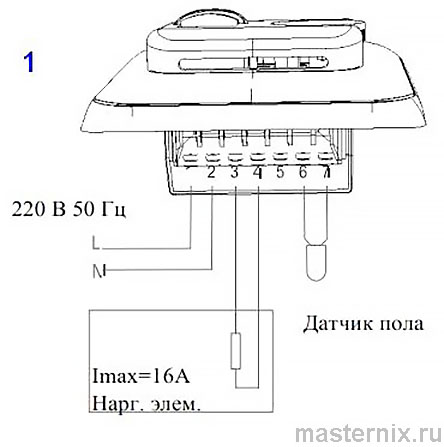

Подключение выполняется через винтовые терминалы. Соблюдайте последовательность:
- Клеммы 1-2: фаза и ноль сети 220 В, 50 Гц
- Клеммы 3-4: выход на нагревательный элемент (макс. 16 А / 3600 Вт)
- Клемма 5: резервная, не используется
- Клеммы 6-7: подключение датчика температуры пола
Перед подачей питания ещё раз проверьте затяжку винтов. Плохой контакт — нагрев, искрение, выход из строя. Это серьёзно.

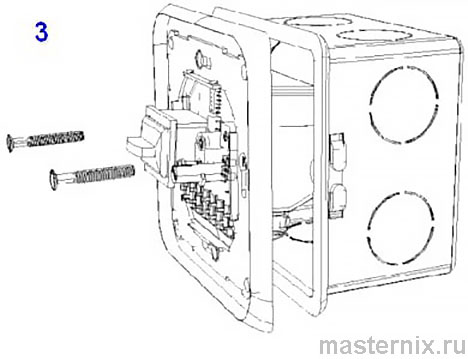

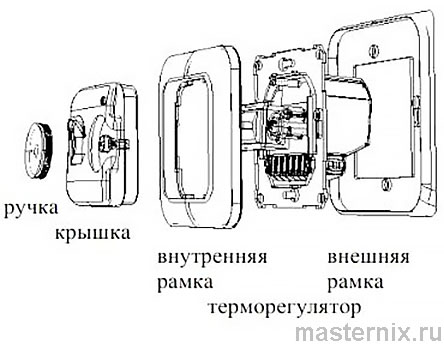

Пошаговый монтаж в монтажную коробку
Заведите провода в коробку, подключите по схеме, аккуратно уложите, зафиксируйте корпус винтами. Не пережимайте кабель датчика — тонкие жилы легко повредить. После установки включите питание, проверьте индикацию, выставьте температуру.
