Цифровой терморегулятор XH-W3001. Инструкция по эксплуатации
Руководство / инструкция

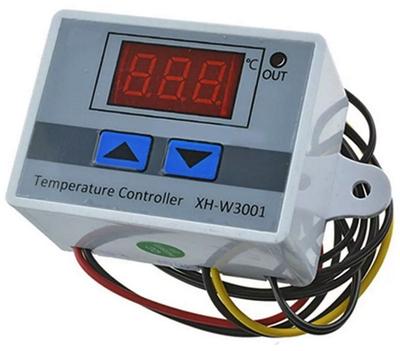

Терморегулятор XH-W3001 Инструкция на русском языке
Настоящее руководство по эксплуатации предназначено для изучения конструкции, технических характеристик, правил эксплуатации контроллера (регулятора температуры) XH-W3001.
Перед установкой прибора в объект регулирования необходимо внимательно ознакомиться с настоящим руководством.
Прибор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 10 до плюс 60°С, относительной влажности (45–85)%.
Назначение
Контроллер (регулятор температуры) XH-W3001 предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического и бытового назначения. Прибор имеет два реле и может управлять одновременно нагревателем и холодильником.
В качестве датчика температуры используется NTC термистор длиной присоединительного кабеля 1 м. Датчик температуры входит в комплект поставки прибора.
Основные особенности
➠ Переключение режимов между охлаждением и нагревом;
➠ Контроль температуры, путем установки заданного значения температуры и значения разницы;
➠ Калибровка температуры;
Технические характеристики
Диапазон регулирования температуры: -50 °C ~ 110 °C
Точность измерения температуры: ± 0.2 C
Точность регулирования температуры: ± 0.1 °C
Измерение входного сигнала: NTC 10K L-зонд длиной 1 метр водонепроницаемый
Напряжение питания: в соответствии с классификацией выбора (12В /24В /220В)
Выходная мощность: в соответствии с классификацией выбора (120 Вт/ 240 Вт/ 1500 Вт)
Выходной ток: до 10 А
Габаритные размеры: 60 * 45 * 31 мм
..
Указания мер безопасности
❗👉➨ Внимание! В приборе используется напряжение питания опасное для жизни человека.
Все подключения, а также техническое обслуживание и ремонт необходимо осуществлять при отключенной сети.
Установка, подключение прибора к сети и нагрузке должны производиться только квалифицированными специалистами, изучившими настоящее РЭ. Все соединения должны быть тщательно заизолированы, а токоведущие части закрыты.
Не допускается попадания влаги на контакты клеммника и внутрь прибора.
При эксплуатации и техническом обслуживании прибора необходимо соблюдать «Правила технической эксплуатации электроустановок потребителем» и «Правила техники безопасности при эксплуатации электроустановок».
При использовании прибора совместно с нагревателем - ТЭНом, тепловентилятором, конвектором и др. обязательно заземлите последний.
Строго различайте нижний провод датчика, провод питания и интерфейс выходного реле друг от друга и не допускайте неправильное подключение или перегрузку реле.
Запрещается использовать устройство в условиях повышенной влажности, высокой температуры, при сильных электромагнитных помехах или в условиях с сильной коррозией.
Блок питания должен соответствовать значению напряжения, указанному в харакеристиках.
Чтобы избежать помех, кабели датчика и провод питания должны находиться на достаточном расстоянии.
Если терморегулятор с нагревателем применяются для регулирования температуры во влажном помещении – погребе, подвале, теплице…, примите дополнительные меры безопасности: используйте кабели с надежной ПВХ-изоляцией, обязательно двойной, все кабели закрепите, (используйте кабель-каналы), кабель на полу поместите в защитную трубу.
❗👉➨ Перед тем, как войти в помещение, отключайте терморегулятор от сети!
❗👉➨ Помните, что влажное помещение представляет собой повышенную опасность!
Внимание!
Перед подключением прибора к сети внимательно посмотрите на величину напряжения питания прибора: AC220V, AC110-220V, DC24V, DC12V.
Перед началом эксплуатации правильно подключите провода ввода и вывода в соответствии с полярностью и обозначениями на корпусе прибора!
Красный провод на вводе - это плюс, чёрный - это минус. Желтый провод на выводе - это плюс, черный - это минус.
Для регулирования температуры используйте кнопки вверх и вниз.
Для отображения первого уровня температуры нажмите кнопку вверх. Для отображения второго уровня температуры нажмите кнопку вниз.

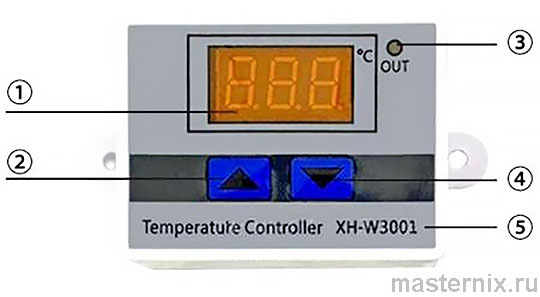

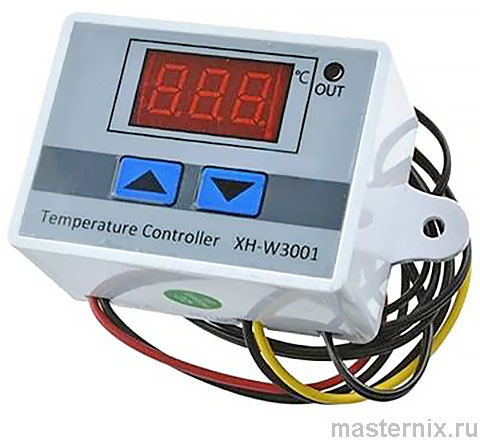

Панель управления и элементы индикации
1. Значение температуры
2. Кнопка вверх (больше)
3. Индикатор выхода
4. Кнопка вниз (меньше)
5. Модель терморегулятора
Настройка температуры включения
Нажмите кнопку вниз ОДИН РАЗ, чтобы продолжить установку температуры;
Нажмите и удерживайте кнопку вверх более 3 секунд, пока значение не отобразится на экране не мигает, затем нажмите клавишу вверх или вниз, чтобы установить значение температура включения. Подождите, пока значение перестанет мигать.
Установка температуры выключения
Нажмите и удерживайте кнопку более 3 секунд, пока значение не появится на экране не мигает, затем нажмите клавишу вверх или вниз, чтобы установить значение температура отключения. Подождите, пока значение перестанет мигать.
Настройка гистерезиса
В модели термостата XH-W3001 есть возможность дополнительно установить значение гистерезиса от 0 до 10 То есть, если температура включения установлена на 35 градусов, а температура отключения 40 градусов и то при установке гистерезиса на 5 градусов, 5 градусов добавится к температуре выключения и термостату выключается при 45 градусах. Мы рекомендуем установить значение гистерезиса 0,3.
Восстановление заводских настроек
Когда питание включено, нажмите и удерживайте кнопку вверх и вниз одновременно. Табло показывает 888 и далее контроллер автоматически переходит к температуре обнаружения.
Устранение ошибок
Если на дисплее отображаются 3 латинские буквы L, это означает, что проблема с термисторным датчиком. Проверить целостность проводов, датчиков. При необходимости замените термистор.
Если на дисплее терморегулятора XH-W3001 отображаются 3 латинские буквы H, это означает, что температура среды, в которой находится термистор, превышает его предельные значения. Проверьте точку считывания температуры. Удалите термисторный датчик из горячего или холодного места.
Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
В случае выхода прибора в течение этого срока при соблюдении потребителем правил эксплуатации поставщик осуществляет его бесплатный ремонт или замену. Гарантии не распространяются на изделия с внешними повреждениями корпуса прибора или датчика, с вышедшими из строя компонентами регулятора в результате неправильного соединения токоведущих проводников, превышения допустимой мощности нагрузки или короткого замыкания.
