Инструкция к автономному контроллеру СКУД Z-5R

автономному контроллеру СКУД Z-5R

Инструкция к автономному контроллеру СКУД Z-5R

    Руководство / инструкция

    Типы ключей и их функции в системе доступа

    Три категории идентификаторов для разных задач

    Контроллер Z-5R от IronLogic работает с тремя типами ключей Touch Memory. Каждый выполняет свою роль в системе контроля доступа.

    Простой ключ — базовый инструмент пользователя. Кратковременное прикладывание к считывателю открывает дверь, если ключ записан в память контроллера. Всё просто, без лишних сложностей.

    Блокирующий ключ — инструмент администратора. Он не только открывает дверь, но и управляет доступом для Простых ключей: может временно заблокировать или разблокировать проход. Удобно для контроля в нерабочее время.

    Мастер-ключ — главный инструмент настройки. Сам по себе дверь не открывает. Его задача: запись и стирание других ключей, установка времени открывания, активация специальных режимов. Без него полноценная работа с контроллером невозможна. Это логично, правда?

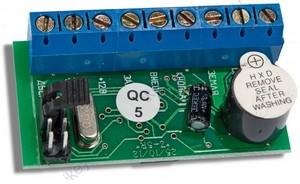

    Контроллер доступа Z-5R в компактном корпусе с клеммной колодкой

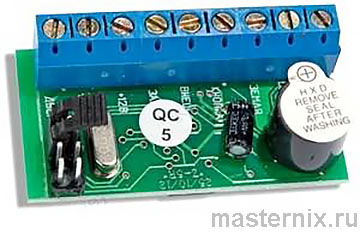

    Рис. 1. Внешний вид контроллера Z-5R

    Режимы работы: обычный, блокировка, триггер

    Обычный режим: стандартный доступ по ключу

    В штатном режиме Простой ключ открывает дверь при кратковременном касании считывателя. Контроллер проверяет память: если ключ есть — звучит сигнал «Доступ предоставлен», замок разблокируется на заданное время.

    Если ключа в базе нет — дверь остаётся закрытой, звучит сигнал отказа. Блокирующий ключ в этом режиме также открывает дверь, но срабатывает в момент отпускания от считывателя, а не касания. Нюанс, который стоит запомнить.

    Режим блокировки: ограничение доступа для обычных пользователей

    Активируется удержанием Блокирующего ключа около 3 секунд до длительного непрерывного сигнала. Контроллер переходит в режим блокировки: Простые ключи перестают работать, вместо открытия звучат частые короткие сигналы отказа.

    Проход возможен только по Блокирующим ключам или кнопке «Выход». Режим сохраняется после отключения питания — защита не сбрасывается при перебоях электроснабжения.

    Выход из блокировки: удерживайте Блокирующий ключ до серии из 4 коротких сигналов или кратко приложите Мастер-ключ. Быстро и надёжно.

    Режим «Триггер»: длительное открытие по одному касанию

    В этом режиме первое предъявление ключа открывает замок и оставляет его в открытом состоянии. Закрывание происходит только при повторном предъявлении того же ключа.

    Удобно для временного предоставления свободного доступа: например, во время визита гостей, доставки или обслуживания. При переключении состояний контроллер подаёт сигналы: 4 коротких при закрытии, 1 короткий при открытии.

    Важно: режим не предназначен для электромеханических замков, открываемых подачей напряжения — обмотка может перегреться при длительном включении. Будьте внимательны.

    Электробезопасность: защита контроллера от повреждения

    Критические правила монтажа

    Несколько простых правил сохранят контроллер от выхода из строя:

    • ❌ Не переставляйте перемычки при включённом питании — это может повредить схему
    • ❌ Обязательно установите защитный диод на клеммах замка в обратной полярности

    Подходят диоды 1N5400, 1N5408, 1N5821, HER301 и аналоги. Диод увеличивает время открывания электромагнитного замка на 1–3 секунды. Для сокращения задержки производитель рекомендует включать последовательно с диодом варистор напряжением до 14 В и энергией от 0,7 Дж, например V8ZA2P.

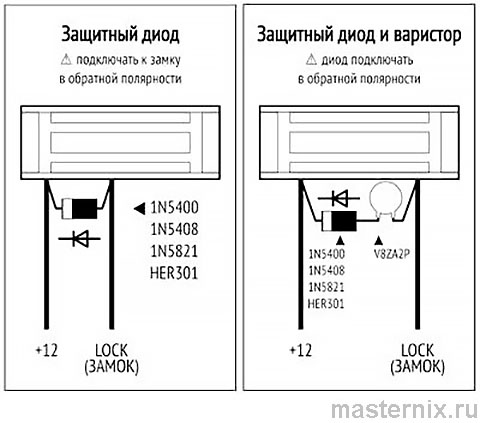

    Схема подключения защитного диода и варистора к клеммам замкаРис. 2. Защита индуктивной нагрузки диодом и варистором

    Схема подключения: питание, замок, кнопка, считыватель

    Подключение блока питания и замка

    Напряжение питания: 12 В постоянного тока. Ток зависит от типа замка: для электромагнитного обычно хватает 1 А, для электромеханического может потребоваться 3–4 А.

    Производитель не рекомендует импульсные блоки питания — компьютерные импульсники часто вызывают проблемы со считыванием ключей. Лучше использовать линейный стабилизированный источник.

    Подключение замка зависит от его типа. Перед монтажом установите перемычку на плате контроллера:

    • ★ Электромагнитный замок или защёлка обратного действия: открывается отключением питания. Контроллер снимает минус с контакта 【LOCK】 при предоставлении доступа
    • ★ Электромеханический, электроригельный замок или защёлка прямого действия: открывается подачей питания. Контроллер подаёт минус на 【LOCK】 при доступе

    Кнопка выхода и считыватель ключей

    Кнопка «Выход» подключается к контактам 【EXIT】 и 【GND】. Подойдёт любая кнопка с нормально разомкнутыми контактами.

    Считыватель подключается по двум проводам: 【TM】 (данные) и 【GND】 (общий). Используйте витую пару для устойчивой связи.

    Можно установить один считыватель на вход или подключить параллельно второй — на выход. Контроллер работает только со считывателями протокола Dallas Touch Memory (например, Matrix II). Протокол Wiegand 26 не поддерживается — имейте это в виду при выборе оборудования.

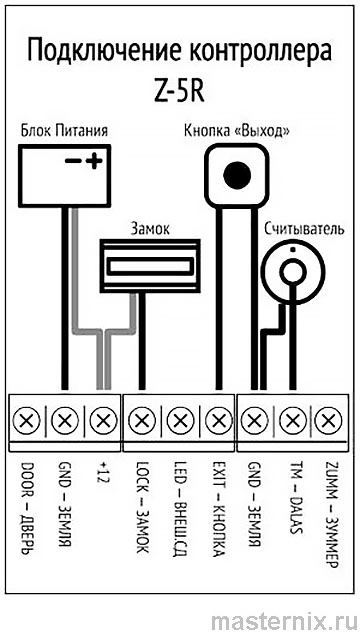

    Схема электрического подключения контроллера Z-5R к источнику питания, замку и периферииРис. 3. Типовая схема подключения компонентов СКУД

    Дополнительное оборудование: датчик, светодиод, зуммер

    Дверной датчик положения

    Подключается к контактам 【DOOR】 и 【GND】. Необходим при использовании электроригельных, электромеханических замков или защёлок прямого действия.

    Контроллер «узнаёт» от датчика об открытии двери и своевременно снимает напряжение с замка. Это продлевает ресурс механизма и экономит энергию.

    Внешний светодиод и зуммер

    Светодиод подключается к 【LED】 (плюс) и 【GND】 (минус). Дополнительный резистор не требуется — контроллер обеспечивает нужное токоограничение.

    Выносной зуммер (12 В, 50 мА) подключается к 【+12】 и 【ZUMM】. Нужен, если в точке доступа плохо слышен встроенный динамик. Кстати, громкость штатного зуммера можно увеличить, аккуратно сняв с него защитную наклейку.

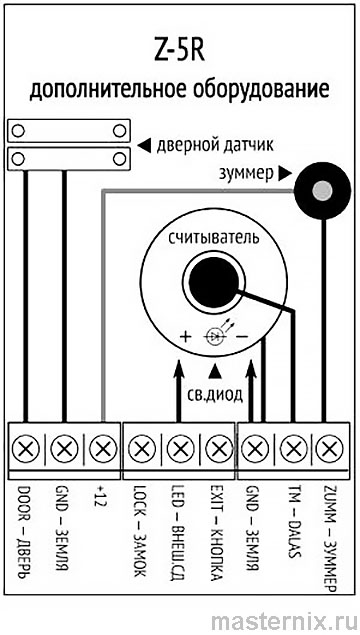

    Подключение дополнительных компонентов: датчика двери, светодиода и зуммераРис. 4. Варианты расширения функционала контроллера

    Отключить встроенный зуммер можно только механически: отпаять его от платы или завинтить в отверстие винт М2,5 до упора. Просто, но эффективно.

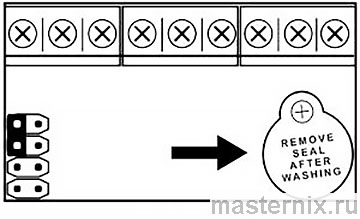

    Механическое отключение встроенного зуммера винтом или пайкой

    Создание Мастер-ключа: первичная настройка системы

    Первичная инициализация контроллера

    Контроллер готов к записи Мастер-ключа при первом включении после покупки или после полного стирания памяти.

    1. Включите питание. В течение 16 секунд звучит повторяющийся одиночный сигнал — режим ожидания записи Мастера
    2. Приложите ключ к считывателю, пока звучит сигнал. Звуки прекратятся
    3. Можно записать несколько Мастер-ключей подряд

    Через 16 секунд бездействия контроллер автоматически выйдет в обычный режим (4 коротких сигнала). Пометьте записанный Мастер-ключ — он понадобится для дальнейшей настройки. Один ключ можно прописать Мастером в неограниченном количестве контроллеров.

    Если все Мастер-ключи утеряны, придётся удалить всю память перемычкой и создать нового Мастера заново. Без Мастер-ключа недоступны: стирание отдельных ключей, установка времени открывания, режим «Accept», резервное копирование.

    Альтернатива: работа без Мастер-ключа

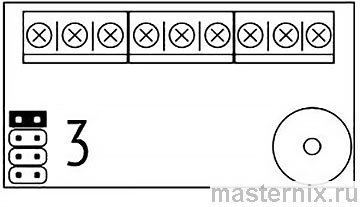

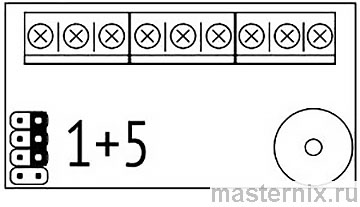

    Если не хотите создавать Мастер-ключ, перед первым включением установите перемычку в положение №3 (добавление Простых ключей). После включения добавьте хотя бы один Простой ключ, обесточьте контроллер, верните перемычку в штатное положение и снова подайте питание.

    Контроллер больше не будет запрашивать запись Мастера. Простые ключи можно добавлять, временно устанавливая перемычку в положение №3. При необходимости прописать Мастер-ключ позже — используйте компьютер через адаптер Z-2 Base или Z-2 EHR.

    Настройка времени открывания и типа замка

    Регулировка длительности открытия двери

    Настройка выполняется с помощью Мастер-ключа:

    1. Четыре раза кратко коснитесь Мастер-ключом считывателя (контроллер подаёт 1, 2, 3, 4 сигнала соответственно)
    2. Сразу нажмите и удерживайте кнопку «Выход» столько секунд, сколько нужно на открытие
    3. Во время удержания звучат сдвоенные сигналы, после отпускания — 4 коротких (подтверждение)

    Если в течение 6 секунд не нажать кнопку, контроллер выйдет в обычный режим. Если кнопка не установлена — замыкайте контакты 【GND】 и 【EXIT】 пинцетом или отрезком провода.

    Важно: установленное время относится только к открытию по ключу. При нажатии кнопки «Выход» замок открыт, пока кнопка удерживается. Для электромеханических замков рекомендуется сократить время до 1 секунды — это продлит ресурс механизма.

    Выбор типа замка через перемычку

    Перед настройкой отключите питание контроллера!

    • ★ Перемычка №1: электромеханический замок (в закрытом состоянии напряжение снято)
    • ★ Перемычка №4: электромеханический замок (в закрытом состоянии напряжение подано)

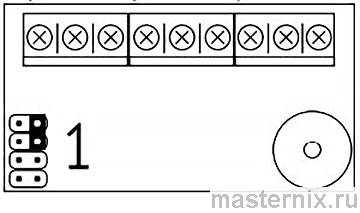

    Установка перемычки №1 для электромагнитного замка

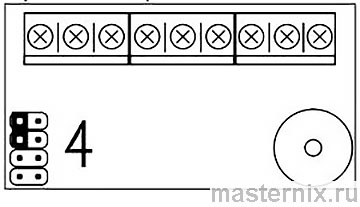

    Установка перемычки №4 для электромеханического замка

    После установки перемычки включите контроллер. Готово.

    Запись и удаление ключей: два способа программирования

    Запись Простых и Блокирующих ключей

    Доступны два метода: через перемычку и через Мастер-ключ.

    Способ 1: перемычка

    1. Отключите питание, установите перемычку в положение №3
    2. Включите контроллер — после одиночного сигнала он готов к записи
    3. Прикладывайте ключи по очереди с паузой не более 16 секунд
    4. Кратковременное касание записывает Простой ключ (подтверждение: 1 сигнал)
    5. Удержание более 3 секунд записывает Блокирующий ключ (подтверждение: короткий + через 3 сек длинный сигнал)

    Если ключ уже в памяти — звучит сигнал ошибки (2 одиночных). Через 16 секунд бездействия контроллер выходит в обычный режим.

    Способ 2: Мастер-ключ

    1. Коснитесь Мастер-ключом и удерживайте 6 секунд (звучат 2 коротких сигнала)
    2. Уберите Мастер-ключ после второго сигнала
    3. Прикладывайте записываемые ключи с паузой ≤16 секунд
    4. Краткое касание = Простой ключ, удержание >3 сек = Блокирующий
    5. Для выхода приложите Мастер-ключ или дождитесь авто-выхода через 16 секунд

    Запись и стирание Мастер-ключей

    Для записи дополнительных Мастеров: кратко (1 сек), затем длительно (~6 сек) коснитесь текущим Мастер-ключом. После последнего сигнала прикладывайте новые ключи-Мастера.

    Для стирания отдельных ключей: два раза кратко, затем один раз длительно коснитесь Мастер-ключом. Прикладывайте удаляемые ключи — подтверждение удаления: 1 сигнал.

    Для полного стирания памяти:

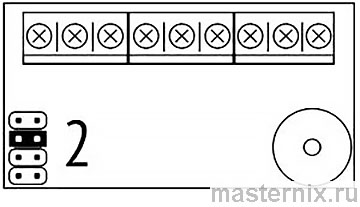

    • ★ Перемычка №2: стирает всё, включая Мастеров| время открывания сбрасывается на 3 сек
    • ★ Мастер-ключ: три раза кратко + один раз длительно| стирает ключи, но сохраняет настройки времени

    Режим «Accept»: запись ключей в самообслуживании

    Простой способ массового добавления: пять раз кратко коснитесь Мастер-ключом. В режиме «Accept» любой предъявляемый ключ открывает дверь и одновременно записывается в память.

    Для выхода из режима приложите Мастер-ключ. Настройка сохраняется после отключения питания.

    Резервное копирование базы ключей на носитель

    Копирование из контроллера в ключ-носитель

    Для резервного копирования используется контактный ключ 【DS1996L】. Подключите к контроллеру контактный считыватель.

    1. Переведите контроллер в режим добавления Мастер-ключей
    2. Приложите ключ DS1996L и удерживайте до серии коротких сигналов
    3. Коды ключей скопированы в память ключа-носителя

    Данные можно перенести в другой контроллер или на компьютер через адаптер Z-2 EHR. Очистка и редактирование базы выполняется в программе BaseZ5R.

    Запись из ключа-носителя в контроллер

    1. Сотрите память контроллера (Мастер-ключом или перемычкой)
    2. Отключите и снова включите питание
    3. Приложите ключ DS1996L и удерживайте до окончания записи (серия коротких сигналов)

    Время записи 1364 ключей — не более 25 секунд. Быстро и удобно для массового развёртывания.

    Расшифровка звуковых сигналов и технические характеристики

    Таблица звуковой индикации

    Сигнал Значение
    Короткие сигналы (★ ★ ★ ★) Доступ предоставлен
    2 коротких (★ ★) В доступе отказано
    Частые короткие (★★★★★★★★) Отказ из-за режима блокировки
    1 короткий — 3 сек — 1 длинный Блокировка / запись Блокирующего ключа
    1 короткий — 3 сек — 4 коротких Разблокировка
    1 короткий сигнал Триггер включён / запись ключа / готовность к записи
    2 одиночных сигнала Ключ уже записан / попытка удалить отсутствующий ключ
    4 коротких сигнала Выход из режима / стирание памяти / Триггер выключен
    Повторяющийся одиночный Ожидание записи Мастер-ключа
    Повторяющийся сдвоенный Запись времени открывания двери

    Технические параметры контроллера

    Параметр Значение
    Ёмкость памяти 1362 ключа
    Протокол считывателя iButton (Dallas Touch Memory)
    Выходной каскад МОП-транзистор
    Макс. ток коммутации 5 А
    Напряжение питания 12 В (диапазон 8…18 В)
    Потребление (без замка) макс. 45 мА
    Время открывания по ключу 0…220 сек (заводское 3 сек)
    Время открывания по кнопке не ограничено
    Подключение к ПК адаптеры Z-2 Base, Z-2 EHR
    Габариты корпуса 65×65×20 мм
    Габариты платы 46×26×15 мм

    Контроллер Z-5R — надёжное решение для автономных систем контроля доступа. Простота настройки, гибкость режимов и защита от сбоев делают его востребованным в офисных, складских и жилых объектах. Есть над чем подумать при выборе оборудования, правда?
