Инструкция к автономному контроллеру ELIWELL-ID-974 Микропроцессорный контроллер для холодильныхагрегатов с воздухоохладителями
Руководство / инструкция
Контроллер ELIWELL-ID-974 Инструкция
СОДЕРЖАНИЕ:
- ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ
- ДОСТУП И ИСПОЛЬЗОВАНИЕ МЕНЮ
- МЕНЮ ПРОГРАМИРОВАНИЯ
- ДИАГНОСТИКА
- УСТАНОВКА
- ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
- УСЛОВИЯ ЭКСПЛУАТАЦИИ
- ОТВЕТСТВЕННОСТЬ И РИСКИ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- РАЗЪЕМЫ

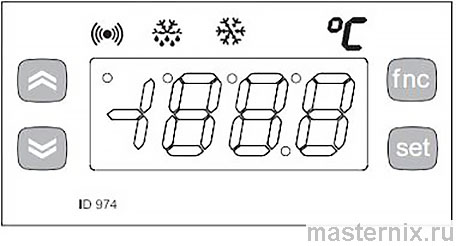

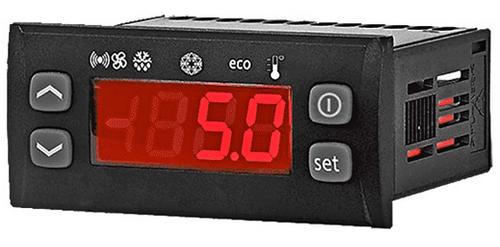

ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ
Для контроля за состоянием и процессом программирования прибора пользователю доступен интерфейс с дисплеем и 4-мя кнопками управления.
КНОПКИ И МЕНЮ
Кнопка UP
Прокрутка меню
Увеличение значений
Включение оттайки в ручном режиме
Кнопка DOWN
Прокрутка меню
Уменьшение значений
Включение функции задаваемой параметром
Кнопка fnc
Esc (Выход)
Включение функции задаваемой параметром
Кнопка set
Доступ к рабочей точке
Доступ к меню
Подтверждение команды
Визуализация аварии
При включении прибора выполняет самоконтроль (мигают светодиоды). Прибор имеет два основных меню «Состояние машины» (Machine Status) и «Программирование» (Programming).
..
ДОСТУП И ИСПОЛЬЗОВАНИЕ МЕНЮ
Прибор запрограммирован с помощью меню. Для доступа к меню «Состояние машины» кратковременно нажмите кнопку set, а для доступа к меню «Программирование» удерживайте ее в течение 5 сек. Для доступа к каждой из папок меню с соответствующей меткой нажмите set. Теперь можно выполнять прокрутку содержимого папки менять значения и использовать предусмотренные функции. Если Вы не пользуетесь кнопками в течении 15 сек. (время паузы) или нажмете кнопку fnc, то прибор сохраняет отображенное на дисплее значение для данного параметра, и Вы возвращаетесь к предыдущему дисплею.
МЕНЮ СОСТОЯНИЯ МАШИНЫ
Для доступа к меню кратковременно нажмите кнопку set. При отсутствии аварии появляется метка SEt.
Используя кнопки UP и DOWN можно прокручивать следующие папки меню:
-AL: аварии (если имеется);
-Pb1: значение датчика1;
-Pb2: значение датчика 2;
-Set: установка рабочей точки.
Установка SEt
Для входа в меню «Состояние машины» кратковременно нажмите кнопку set. Появится метка SEt. Для индикации значения рабочей точки нажмите set еще раз. Появится значение рабочей точки, которое можно изменять нажатием UP и DOWN, но не позднее 15 секунд. Если параметр LOC=y, то значение рабочей точки изменить нельзя.
Наличие Аварии
При выполнении условий аварии при входе в меню «Состояние машины» появляется метка AL (см. раздел Диагностика/Diagnostics)
Значения датчиков
После нажатия set при соответствующей метке появляется значение датчика
Светодиоды
Компрессор или реле 1
Включен при работающемкомпрессоре, мигает при задержке, защите или блокировке
Разморозка
Включен при разморозке, мигает при ручной разморозке или от цифрового входа
Авария
Включен при наличии аварии, мигает при отключении зуммера
Вентилятор
Включен во время работы вентилятора
МЕНЮ ПРОГРАМИРОВАНИЯ
Для получения доступа к меню «Программирование» нажмите и удерживайте кнопку set в течение не менее 5 сек. Если задан пароль (параметр PA1), то он будет затребован. Затем появится метка первой папки параметров. Для пролистывания папок используйте кнопки UP и DOWN. Для входа в папку нажмите set. Появится метка первого параметра. Прокрутка параметров осуществляется кнопками UP и DOWN; для изменения параметра нажмите и отпустите set, затем установите желаемое значение используя UP и DOWN и подтвердите нажатием set для перехода к следующему параметру.
❗👉➨ ЗАМЕЧАНИЕ: Предполагается, что после внесения изменений в параметры конфигурации прибор буде выключен и включен заново: это необходимо для исключения ложных срабатываний и соблюдения задержек.
ПАРОЛЬ
Пароль разрешает доступ к параметрам программирования. В стандартной конфигурации пароли не установлены. Для их активизации задайте им желаемые значения в папке с меткой diS меню «Программирование». Если пароль задан, то он будет затребован при входе в меню «Программирование».
РУЧНОЙ ЗАПУСК ЦИКЛА РАЗМОРОЗКИ
Для запуска режима разморозки вручную нажмите и удерживайте кнопку UP в течение 5 сек. Если нет условий для оттайки (например: показания датчика выше температуры окончания оттайки), то дисплей мигнет три (3) раза для индикации того, что операция не может быть выполнена.
КАРТОЧКА КОПИРОВАНИЯ
Карточка копирования Copy Card - аксессуар, подключаемый к последовательному TTL порту для выполнения быстрого программирования параметров прибора. Операция выполняется следующим образом:
Форматирование / Format
Команда позволяет форматировать карточку, рекомендуется выполнять перед первым использованием.
Выгрузка / Upload
Операция выгрузки параметров из прибора в карточку.
Загрузка / Download
Операция загрузки параметров из карточки в прибор.
Доступ к этим функциям осуществляется через папку с меткой FPr и выбираются соответственно команде UL, DL и Fr: для подтверждения команды необходимо нажать set. В случае успешного выполнения команды индицируется y, в обратном случае, при ошибке – n.
БЛОКИРОВКА КЛАВИАТУРЫ
Прибор позволяет заблокировать клавиатуру программированием параметра Loc (папка с меткой diS). Если клавиатура блокирована, Вы по-прежнему можете войти в меню программирования нажатием set. Просмотр значения рабочей точки также остается доступным.
ДИАГНОСТИКА
Об аварии всегда сигнализирует зуммер (если имеется) и светодиод с иконкой .
Аварийный сигнал неисправности датчика 1 отображается на дисплее как E1.
Аварийный сигнал датчика 2 отображается как E2.
Другие сигнальные аварии не отображаются на дисплее сразу, но доступны в меню «Состояние машины» в папке с меткой AL.
Задаваемые максимальный и минимальный пределы относятся к датчику камеры. Сигналы аварий по нижнему и верхнему пределам также не отображаются на дисплее, но доступны в меню «Состояние машины» в папке AL (параметры AH1 или AL1). Пределы температуры определяются параметрами HAL (авария верхнего предела) и LAL (авария нижнего предела).
➠ AH1 Авари яверхнего предела (отн. к датчику камеры)
➠ AL1 Авария нижнего предела (отн. к датчику камеры)
➠ Ad2 Прерывание разморозки
➠ EA Внешняя авария
➠ oPd Авария открытой двери
Для прерывания зуммера нажмите любую кнопку. Касающиеся рабочей точки аварийныесигналы рассматриваются как удаленность от нее.

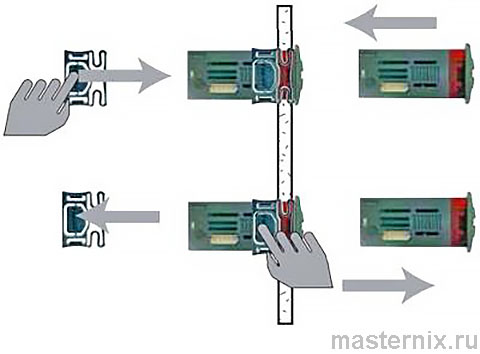

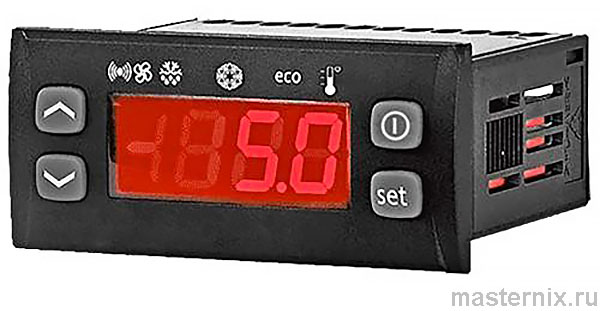

УСТАНОВКА
Контроллер ELIWELL ID 974 разработан специально для установки на панель оборудования. Подготовьте отверстие размером 71x29 мм, вставьте прибор и зафиксируйте его предназначенными для этого кронштейнами. Не устанавливайте прибор во влажных и/или пыльных местах, т.к. прибор разработан для использования средах с обычным или нормальным загрязнением. Обеспечьте доступ воздуха к вентиляционным отверстиям прибора для его охлаждения.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
❗👉➨ Внимание! Выполняйте подключения только на выключенной установке.
Контроллер ELIWELL ID 974 снабжен винтовыми клеммами для подсоединения кабелей сечением провода до 2.5 мм2 (для силовых подключений только один провод на клемму). Нагрузочная способность клемм указана на этикетке. Контакты реле свободны от напряжения.
❗👉➨ Не превышайте максимальный ток реле – в случае применения нагрузки с большей мощностью, используйте соответствующий пускатель.
Убедитесь в соответствии номинала питающего напряжения указанному на приборе. Прибор с питанием 12В, должен подключаться через безопасный трансформатор с защитным предохранителем на 250мА. Датчики не полярные и могут удлиняться обычным двухжильным кабелем (замечание: удлинение кабеля оказывает влияние на электромагнитную устойчивость прибора, поэтому необходимо уделять внимание прокладке кабелей). Кабели датчиков, питания и последовательной шины TTL должны быть разнесены с силовыми кабелями.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Правила эксплуатации
Для обеспечения безопасной эксплуатации прибор должен быть установлен и использован в соответствии с инструкцией, в частности, при нормальных условиях, части прибора, находящиеся под опасным напряжением, должны быть недоступны. Прибор должен быть адекватно защищен от воздействий воды и пыли, доступ к нему должен осуществляется только с применением специального инструмента (за исключением передней панели). Прибор идеально приспособлен для использования в холодильном оборудовании домашнего и коммерческого применения и был протестирован в соответствии с Европейскими стандартами безопасности.
Контроллер ELIWELL ID 974 классифицирован следующим образом:
➠ по конструкции: автоматический электронный прибор управления с независимым монтажом
➠ по характеристикам автоматического функционирования: управляющее устройство типа B
➠ по категории и структуре программного продукта: прибор класса A.
Ограничения эксплуатации
Запрещается любое отличное от разрешенного применение.
Необходимо отметить, что контакты реле функционального типа и могут повреждаться (отказывать), поэтому все защитные устройства, предусмотренные стандартом или подсказанные здравым смыслом должны устанавливаться вне прибора.
ОТВЕТСТВЕННОСТЬ И РИСКИ
Фирма Invensys Controls Italy S.r.L. не несет ответственности за ущерб, нанесенный в результате:
- монтажа / эксплуатации, отличных от предусмотренных и, в частности, отличных от требований безопасности, предусмотренных нормами и приведенных в настоящем документе;
- применения на щитах, не обеспечивающих соответствующую защиту от электрического удара, воды и пыли после завершения монтажа;
- применения на щитах с доступом к опасным частям без использования инструмента;
- вскрытия и/или внесения изменений в изделие.
.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Защита передней панели: IP 65.
Корпус: полимерный пластик PC+ABS UL94 V-0, стекло из поликарбаната, кнопки из термопласта.
Размеры передняя панель 72x34мм, глубина 60 мм.
Монтаж: шаблон отверстия в панели 29x71мм (+0.2/– 0.1 мм)
Температура среды применения: –5…55 С
Температура хранения: –30…85С
Относительная влажность среды применения: 10…90% RH (без конденсата)
Относительная влажность при хранении: 10…90% RH (без конденсата)
Диапазон данных на дисплее: –50…110 (NTC) или –50…140 (PTC) °С 3 1/2 цифры + знак.
Аналоговые входы: 2 входа NTC или PTC (выбирается параметром).
Последовательный порт: TTL порт для соединения с Copy Card.
Цифровые выходы: 3 реле:
первое типа SPDT 8(3) А 250В~,
второе типа SPST 8(3) А 250В~,
третье типа SPST 5(2) А 250В~.
Диапазон измерений: -50?140°С
Точность не менее 0.5% от шкалы +1 цифра.
Разрешение 1или 0,1 °С
Мощность: 3 ВА
Напряжение питания: 12 В ~/= или 230В~ ±10% 50/60Гц.
❗👉➨ Внимание: проверьте напряжение питания, заявленное на этикетке прибора; для уточнения мощности реле и источника питания запрашивайте отдел продаж.

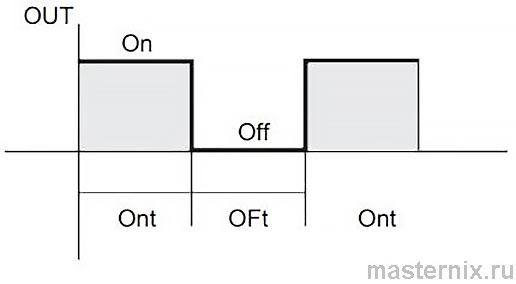

Диаграмма дежурного цикла
Ont, OFt параметры программируют Дежурный цикл
| Ont | OFt | Реле компрессора |
| 0 | 0 | OFF |
| 0 | >0 | OFF |
| >0 | 0 | ON |
| >0 | >0 | dc |
При обнаружение аварии датчика:
➠ надпись E1 на экране
➠ контроллер работает, согласно парам. "Ont" и "OFt" если они заданы, либо как указано на диаграмме

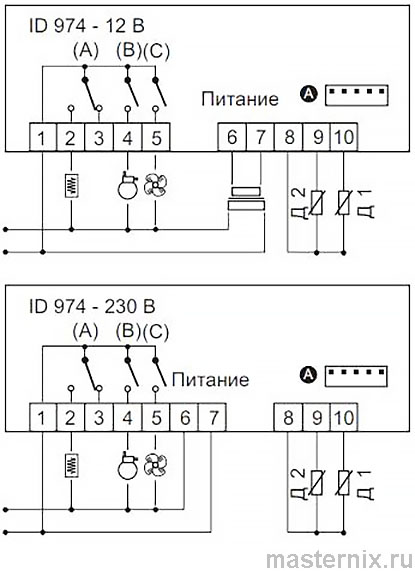

Схемы подключения контроллеров
РАЗЪЕМЫ
1: Общий контакт реле
2: Нормально открытое реле оттайки (A)
3: Нормально закрытое реле оттайки (A)
4: Выход реле компрессора (B)
5: Выход реле вентилятора (C)
6 - 7: Питание
8 - 9: Датчик 2 вход (испаритель)
8 - 10: Датчик 1 вход (термостат)
A TTL: выход для карты копирования
..
Табл. 1 Таблица параметров
| Пар. | Описание | Диапазон Умолч. | Знач.* | Уров.** | Ед.из. |
| diF | Управление компрессором (папка CP) DiFferential. Дифференциал срабатывания реле компрессора. Компрессор остановится при достижении значения рабочей точки (показания датчика), и запустится при температуре равной значению рабочей точки + дифференциал. Примечание: значение 0 не допускается. | 0,1…30,0 | 2,0 | 1 | °С/°F |
| HSE | Higher SEt. Максимально возможное значение рабочей точки | LSE…302 | 99,0 | 1 | °С/°F |
| LSE | Lower SEt. Минимально возможное значение рабочей точки | -55,0… HSE | -50,0 | 1 | °С/°F |
| Ont | Средства защиты компрессора (папка CP) On time (compressor). Время включенного состояния компрессора при отказе датчика. Если значение параметра 1 при OFt =0 компрессор включен все время, если OFt>0 работа организована циклами | 0…250 | 0 | 1 | мин |
| OFt | OFF time (compressor). Времяо тключенного состояния компрессора при отказе датчика. Если установлен 1 при Ont =0, компрессор постоянно выключен, если Ont>0 работа организована циклами | 0…250 | 1 | 1 | мин |
| dOn | delay (at) On compressor. Задержка включения компрессора при подаче напряжения питания | 0…250 | 0 | 1 | сек |
| dOF | delay (after power) OFF. Задержка после выключения компрессора. Обозначенное время должно проходить между выключением реле компрессора и следующим его включением | 0…250 | 0 | 1 | мин |
| dbi | delay between power on. Задержка между включениями. Обозначенное время должно проходить между двумя последовательными включениями компрессора | 0…250 | 0 | 1 | мин |
| OdO | delay Output (from power) On. Задержка времени активизации выходов прибора после включения или после перерыва напряжения питания | 0…250 | 0 | 1 | мин |
| dty | Управление разморозкой (папка dEF) defrost type. Тип разморозки 0=электрическая 1=реверсивный цикл (горячий газ) 2=свободная, останов компрессора | 0/1/2 | 0 | 1 | флаг |
| dit | defrost interval time. Интервалмежду двумя последовательными включениями разморозки. | 0…250 | 6 | 1 | час |
| dCt | defrost Counting type.Выбор метода определения интервала между разморозами. 0 = часы работы компрессора (метод DIGIFROST) 1 = реальное время – время работы прибора 2 = остановка компрессора |
0/1/2 | 1 | 1 | флаг |
| dOH | defrost Offset Hour. Задержка времени включения разморозки от включения прибора | 0…59 | 0 | 1 | мин |
| dEt | defrost Endurance time. Время разморозки, определяет продолжительность разморозки | 1…250 | 30 | 1 | мин |
| dSt | defrost Stop t emperature. Температура конца разморозки. (определяется по датчику испарителя) | -50,0…150 | 8,0 | 1 | °С/°F |
| dPO | defrost (at) Power On. Запрос на подключение режима разморозки при включении прибора (если значение с датчика испарителя разрешает операцию). y = да, n = нет. | n/y | n | 1 | флаг |
| FSt | Управление вентилятором (папка FAN) Fan Stop t emperature. Температура остановки вентилятора. Если значение, считанное с датчика испарителя становитсявыше заданного, то вентилятор выключается | -50,0…150 | 2,0 | 1 | °С/°F |
| FAd | FAN differential. Дифференциал включения вентилятора (пар-ры FSt и Fot) | 1,0…50,0 | 2,0 | 1 | °С/°F |
| Fdt | Fan delay time. Задержка включения вентилятора после разморозки. 0…250 | 0 | 1 | мин | |
| dt | drainage time. Время удаления капель с испарителя. 0…250 | 0 | 1 | мин | |
| dFd | defrost Fan disable. Позволяет выбрать использование вентилятора при разморозке, y=да, n=нет | n/y | y | 1 | флаг |
| FCO | Fan Compressor OFF. Позволяет выбрать остановку вентилятора во время выключения компрессора: y=вентилятор выключен (термостатирован; в зависимости от показаний датчика разморозки, см. параметр FSt), n=Вентиляторвыключен, d.c.=коэффициент заполнения / цикл (параметрыFon, FoF) | n/y/d.c. | y | 1 | флаг |
| AFd | Аварии (папка AL) Alarm Fan differential. Дифференциал аварийного сигнала. | 1,0…50,0 | 2,0 | 1 | °С/°F |
| HAL | Higher ALarm. Верхний аварийный предел. Значение температуры (относительно рабочей точки) при превышении которой фиксируется авария. | LAL…150,0 | 50,0 | 1 | °С/°F |
| LAL | Lower ALarm. Нижний аварийный предел. Значение температуры (относительно рабочей точки) при снижении ниже которой фиксируется авария | -50.0…HAL | -50.0 | 1 | °С/°F |
| PAO | Power-on Alarm Override. Время задержки фиксации аварий после включения прибора после прерывания питания. | 0…10 | 0 | 1 | час |
| dAO | defrost Alarm Override. Время задержки фиксации аварий после разморозки 0…999 | 0 | 1 | мин | |
| OAO | Output (door) Alarm Override. Время задержки фиксации температурной аварии после отключения цифрового входа (закрытия двери). | 0…10 | 0 | 1 | час |
| tdO | t ime-out door Open. Время задержки фиксации аварии после открытия двери.. | 0…250 | 0 | 2 | мин |
| tAO | t emperature Alarm Override. Задержка выдачи аварийного сигнала. 0…250 | 0 | 1 | мин | |
| LOC | Дисплей (папка diS) (keyboard) LOCK. Блокировка кнопок . Однако, Вы можете зайти в режим программирования прибора, и изменить значение этого параметрас целью обеспечения доступак кнопкам управления. y=да, n=нет. | n/y | n | 1 | флаг |
| PA1 | PAssword 1.Пароль 1. Ключ доступа (если не 0) к параметрам 1 уровня. | 0…250 | 0 | 1 | число |
| ndt | n umber display type. Наличие десятичной точки, y=да, n=нет. | n/y | н | 1 | флаг |
| CA1 | CAlibration 1. Калибровка 1. Подстройка датчика 1 в положительную или отрицательную сторону (тип действияопределяетсяпараметром CA). | -12,0…12,0 | 0 | 1 | °С/°F |
| CA2 | CAlibration 2. Калибровка 2. Подстройка датчика 2 в положительную или отрицательную сторону (тип действияопределяетсяпараметром CA). | -12,0…12,0 | 0 | 1 | °С/°F |
| ddL | defrost display Lock. Режимработы дисплея при разморозке. 0 = показ температуры, измеряемой датчиком камеры; 1 = показ температуры момента началаразморозки до последующего достижения значения рабочей точки; 2= отражается метка deF до последующегодостижения значения рабочей точки. |
0/1/2 | 1 | 1 | флаг |
| dro | d isplay read-out. Выбор единицы измерения температуры, отображаемой на дисплее: 0 = °С, 1 = °F. | 0/1 | 0 | 1 | флаг |
| H00 | (1) Конфигурация (папка CnF) Probe type selection. Выбор типа датчика, 0=PTC, 1=NTC | 0/1 | 0 | 1 | флаг |
| H42 | Evaporator probe present. Наличие датчика испарителя. | n/y | y | 1 | флаг |
| reL | reLease firmware. Версия прибора (параметр только для чтения). | / | / | 1 | / |
| TAb | TAble of parameters. Зарезервирован (параметртолько для чтения). | / | / | 1 | / |
| UL | Карточка копирования Copy Card (папка Fpr) Up Load. Выгрузить – передача данных из прибора на карточку Copy Card. | / | / | 1 | / |
| dL | down Load. Загрузить – передача данных с карточки Copy Card в прибор. | / | / | 1 | / |
| Fr | Format. Стираниеданных с форматированием под данный прибор. | / | / | 2 | / |
❗👉➨ ПРИМЕЧАНИЕ: Использование параметра «Fr» ( форматирование ) приводит к безвозвратной потере данных на Copy Card. Эту операцию отменить нельзя.
(1) Для моделей 230В~ значение по умолчанию – 1 (вход NTC, см. этикетку на приборе).
* Столбец «Знач.» заполняется вручную пользовательскими значениями, если они отличаются от задаваемых по умолчанию.
** Столбец «Уров.» отображает уровень параметрав меню и его отношение к соответствующему паролю
