Таймер механический с суточной программой SYSTEC TG-14A инструкция по эксплуатации
Руководство / инструкция
Вы устали вручную включать и выключать приборы? Механический таймер SYSTEC TG-14A берёт рутину на себя. Разберёмся, как запрограммировать расписания, настроить время и избежать типичных ошибок. Практика показывает: правильная первоначальная синхронизация экономит нервы и предотвращает сбои в работе автоматики.
Технические характеристики и возможности
Параметры коммутации и допустимая нагрузка
Таймер рассчитан на работу в сети 220–240 В переменного тока с частотой 50 Гц. Максимальная коммутируемая мощность — 3500 Вт при токе до 16 А. Этого достаточно для большинства бытовых приборов: ламп, обогревателей, вентиляторов, аквариумного оборудования.
Важный нюанс: для индуктивной нагрузки (электродвигатели, трансформаторы) предел снижен до 460 ВА / 2 А. Если подключаете насос или компрессор — сверьтесь с паспортными данными устройства. Это критично для долговечности контактов.
Интервалы программирования и точность хода
| Параметр | Значение | Практическое значение |
|---|---|---|
| Шаг программирования | 15 минут | Минимальный интервал включения/выключения |
| Цикл программы | 24 часа | Повторение расписания ежедневно |
| Количество сегментов | 96 | По одному на каждый 15-минутный интервал |
| Точность хода | ±2 мин/сутки | Допустимое отклонение механического привода |
96 сегментов по 15 минут = полный суточный цикл. Гибко, но без излишеств. Для большинства задач — оптимально.
Принцип работы сегментного механизма
Как работает механическое программирование

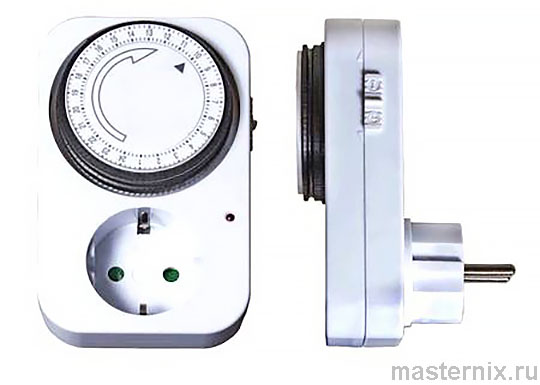

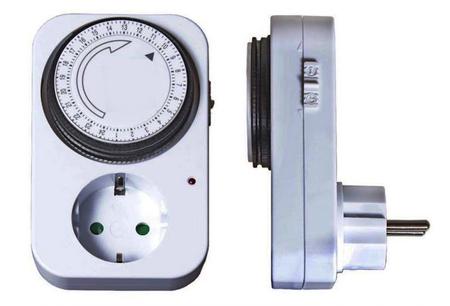

В основе устройства — вращающееся кольцо с 96 сегментами. Каждый сегмент соответствует 15 минутам суток. Нажатие сегмента «вниз» означает: в этот интервал прибор будет включён.
При подключении к сети кольцо начинает медленно вращаться по часовой стрелке, совершая полный оборот за 24 часа. Стрелка-индикатор показывает текущее время. Когда стрелка достигает нажатого сегмента — цепь замыкается, прибор получает питание.
Преимущества механического таймера перед электронным
✔️ Не требует батареек — работает напрямую от сети.
✔️ Простота настройки: нажал сегмент — и готово.
✔️ Надёжность: минимум электроники = меньше точек отказа.
✔️ Интуитивность: расписание видно «на глаз» по положению сегментов.
Есть нюансы: при отключении электроэнергии таймер останавливается. После восстановления питания нужно заново выставить текущее время. Но для стабильной сети это не проблема.
Установка текущего времени и синхронизация
Первоначальная настройка времени суток
Перед программированием расписания обязательно установите актуальное время. Поверните внешнее кольцо по часовой стрелке так, чтобы стрелка указывала на текущий час.
Важно: вращайте кольцо только вправо! Обратное вращение может повредить шестерни механизма. Если ошиблись — продолжите вращение по кругу до нужного значения.
Действия после сбоя электропитания
При отключении от сети таймер останавливается. После повторного включения:
- Сверьтесь с эталонным временем (часы, телефон).
- Поверните кольцо вправо до совпадения стрелки с актуальным временем.
- Убедитесь, что сегменты программы остались на местах (они не сбрасываются).
Практика показывает: если сбой произошёл ночью, а расписание не критично — можно не корректировать время до утра. Но для точных задач (аквариум, инкубатор) синхронизация обязательна.
Программирование расписания включения
Методика нажатия сегментов
- Определите интервалы, когда прибор должен работать.
- Найдите соответствующие цифры на циферблате (0–23 часа).
- Аккуратно прижмите вниз сегменты между начальной и конечной точкой.
- Проверьте: нажатые сегменты должны быть утоплены, не выступать над кольцом.
Совет: используйте кончик пальца или пластиковый предмет. Металлические инструменты могут поцарапать шкалу или повредить механизм фиксации.
Настройка нескольких интервалов в сутки
Таймер поддерживает неограниченное количество включений в рамках 24 часов. Хотите, чтобы свет горел с 18:00 до 23:00 и с 6:00 до 8:00? Просто нажмите сегменты в обоих диапазонах.
Визуальный контроль — большое преимущество: вы сразу видите «картину дня». Нет нажатых сегментов? Прибор будет выключен постоянно. Все сегменты нажаты? Работает без перерыва.
Примеры настройки для разных задач
Освещение и декоративная подсветка
Задача: Включить подсветку аквариума с 10:00 до 20:00.
Решение: Нажмите сегменты между цифрами 10 и 20. Готово. Ежедневно в 10:00 свет включится, в 20:00 — погаснет.
Задача: Имитация присутствия в доме: свет в гостиной с 19:00 до 23:00 и с 7:00 до 9:00.
Решение: Два независимых диапазона сегментов. Никакой электроники, никаких приложений — просто механика.
Управление бытовой техникой и климатом
| Прибор | Рекомендуемое расписание | Особенности подключения |
|---|---|---|
| Обогреватель | Включение за 30 мин до прихода, выключение на ночь | Проверьте суммарную мощность, не превышайте 3500 Вт |
| Вентилятор | Работа ночью с 23:00 до 7:00 | Для индуктивной нагрузки учитывайте лимит 2 А |
| Кофеварка | Старт в 7:00, автоматическое отключение через 15 мин | Убедитесь, что у прибора есть механический выключатель «вкл» |
| Полив растений | Короткие циклы утром и вечером по 15–30 мин | Используйте таймер с электромагнитным клапаном |
Есть нюанс: прибор должен быть включён в своём собственном выключателе. Таймер подаёт питание, но не заменяет кнопку «вкл/выкл» на устройстве. Это логично, правда?
Ручное управление и проверка работы
Переключатель внепрограммного включения
На боковой панели расположен переключатель 【ВКЛ/ВЫКЛ】. Он позволяет:
- Включить прибор немедленно, независимо от программы.
- Проверить исправность подключения: если при переключении прибор реагирует — цепь в порядке.
- Временно отключить автоматику без сброса расписания.
Удобно для тестов: настроили программу, переключили в ручной режим — убедились, что всё работает. Вернули в авто — и забыли.
Проверка корректности запрограммированного расписания
Хотите убедиться, что таймер сработает в нужное время? Поверните кольцо вручную (по часовой стрелке!) до момента, предшествующего запланированному включению. Подождите 1–2 минуты — если сегмент активен, прибор включится.
Важно: не вращайте кольцо против часовой стрелки и не прилагайте чрезмерных усилий. Механизм точный, но хрупкий. Бережное обращение = долгая служба.
Подключение приборов и меры безопасности
Требования к электросети и защите от перегрузок
Подключайте таймер только в исправную розетку с заземлением. Суммарная мощность приборов не должна превышать 3500 Вт. Если подключаете несколько устройств через удлинитель — сложите их мощности заранее.
Запрещено:• Подключать приборы с мощностью выше указанной.
• Использовать таймер в помещениях с высокой влажностью (ванная, баня).
• Эксплуатировать устройство с повреждённым корпусом или шнуром.
Совместимость с различными типами нагрузки
✔️ Активная нагрузка (лампы накаливания, обогреватели): до 3500 Вт.
✔️ Люминесцентные и светодиодные лампы: учитывайте пусковые токи.
⚠️ Индуктивная нагрузка (двигатели, насосы): максимум 460 ВА / 2 А.
❌ Устройства с электронным управлением, требующие плавного пуска: могут работать нестабильно.
Если сомневаетесь — начните с короткого теста: включите прибор на 15 минут, понаблюдайте за нагревом таймера и стабильностью работы.
Типовые сценарии автоматизации
Автоматизация освещения и безопасности
Сценарий «Отпуск»: настройте включение света в разных комнатах в разное время вечером. Это создаст эффект присутствия и отпугнёт потенциальных злоумышленников.
Сценарий «Утро»: кофеварка стартует в 7:00, подсветка кухни включается в 7:15, радио — в 7:30. Всё без вашего участия. Комфорт начинается с мелочей.
Специализированные задачи: аквариум, инкубатор, теплица
Для аквариума: свет 10 часов в день, фильтр — круглосуточно (через отдельную розетку). Таймер обеспечит стабильный фотопериод, важный для здоровья рыб и растений.
Для инкубатора или теплицы: чередование нагрева и проветривания по расписанию. Механическая надёжность критична: сбой электроники может погубить кладку или рассаду. Тут простой механизм выигрывает у «умных» аналогов.
Диагностика и устранение неисправностей
Типовые проблемы и способы их решения
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Таймер не вращается | Нет питания или неисправен мотор | Проверить розетку, шнур| при повторении — сервис |
| Прибор не включается по расписанию | Сегменты не нажаты до конца или сбито время | Перепрограммировать, синхронизировать время |
| Слышен треск или искрение | Перегрузка или износ контактов | Отключить нагрузку, проверить мощность| при повторении — замена |
| Стрелка отстаёт или спешит | Естественный износ механизма | Корректировать время раз в 1–2 недели |
Практический совет: если таймер начал «врать» чаще чем на 5 минут в сутки — возможно, механизм изношен. Для критичных задач лучше заменить устройство.
Профилактика и продление срока службы
Раз в 3–6 месяцев:
- Протрите корпус сухой тканью от пыли.
- Проверьте, свободно ли вращается кольцо (без заеданий).
- Убедитесь, что сегменты чётко фиксируются в нажатом/отжатом положении.
Не смазывайте механизм самостоятельно! Заводская смазка рассчитана на весь срок службы. Посторонние масла могут привлечь пыль и нарушить работу.
Гарантийное обслуживание
Условия сохранения гарантии
Гарантийные требования соответствуют законодательству страны продажи. Производитель оставляет за собой право вносить технические изменения без предварительного уведомления.
Гарантия не распространяется на:• Повреждения из-за перегрузки или неправильного подключения.
• Механические повреждения от ударов, падений, попадания жидкости.
• Износ сегментов и кольца при интенсивной эксплуатации.
Обращение в сервис и замена устройства
При обнаружении заводского дефекта обратитесь к продавцу с чеком и упаковкой. Не пытайтесь разбирать таймер: внутри находятся детали под напряжением, а нарушение пломб лишает права на гарантийный ремонт.
Если устройство вышло из строя после гарантийного срока — ремонт часто экономически нецелесообразен. Проще заменить на новый: механические таймеры доступны по цене и надёжны в работе.
