Инструкция к автономному контроллеру Elitech ECS 974 NEO Микропроцессорный контроллер для холодильных агрегатов с воздухоохладителями
Руководство / инструкция
Назначение и ключевые функции термостата
Для каких задач подходит ECS-974neo
Elitech ECS-974 NEO — компактный цифровой регулятор температуры с высокой точностью измерений. Предназначен для управления вентилируемыми и статическими воздухоохладителями, камерами с принудительным или естественным обдувом. Контроллер поддерживает два датчика температуры в охлаждаемом объёме и один датчик испарителя (тип NTC или РТС).
Три реле обеспечивают независимое управление: компрессором, электронагревателем оттайки и вентиляторами испарителя. Это даёт гибкость при настройке холодильных установок малого и среднего масштаба. Скажу прямо: для небольших складов, витрин, подвалов — вариант надёжный.
Базовый функционал устройства
Прибор измеряет, отображает и регулирует температуру в диапазоне от -50°С до +99°С. Доступна коррекция показаний датчиков с шагом 0,1°С. Встроена сигнализация: при неисправности датчика, выходе температуры за аварийные пределы, ошибках связи.
Двусторонний ввод данных позволяет одновременно контролировать температуру в камере и на испарителе. Это важно для точного управления циклами разморозки. Впрочем, не всё зависит от электроники — правильная установка датчиков не менее критична.

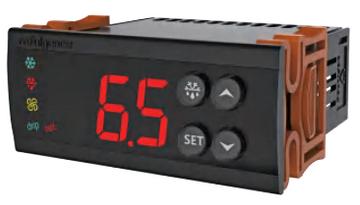

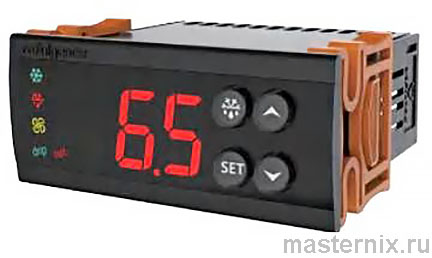

Рис. 1. Внешний вид контроллера
Технические характеристики и индикаторы панели
Основные параметры модели
| Параметр | Значение |
|---|---|
| Модель | ECS-974neo |
| Напряжение питания | 110/220 В AC ±10%, 50/60 Гц |
| Потребляемая мощность | 3 Вт |
| Диапазон измерений | -50°С … +99°С |
| Точность | ±1°С (-40…+50°С), ±2°С (остальной диапазон) |
| Разрешение дисплея | 0,1°С / 1°С (переключаемое) |
| Выход компрессора | 17 А (220 В) |
| Выход разморозки / вентилятора | 10 А (220 В) |
| Защита передней панели | IP65 |
| Габариты / монтажный размер | 78,5×34,5×74 мм / 71×29 мм |
Световые индикаторы и их значения
Панель индикации содержит несколько светодиодов, каждый из которых отвечает за определённый режим работы. Понимание их сигналов ускоряет диагностику.
| Индикатор | Символ | Состояние | Значение |
|---|---|---|---|
| Установка | set | ON | Режим программирования активен |
| Охлаждение |  |
ON | Компрессор работает |
| OFF | Компрессор остановлен | ||
| Мигает | Режим ожидания запуска | ||
| Разморозка |  |
ON | Активен цикл разморозки |
| OFF | Разморозка завершена | ||
| Вентилятор |  |
ON | Вентилятор испарителя включён |
| OFF | Вентилятор остановлен | ||
| Оттайка | drip | ON | Режим слива конденсата |
| OFF | Оттайка завершена |

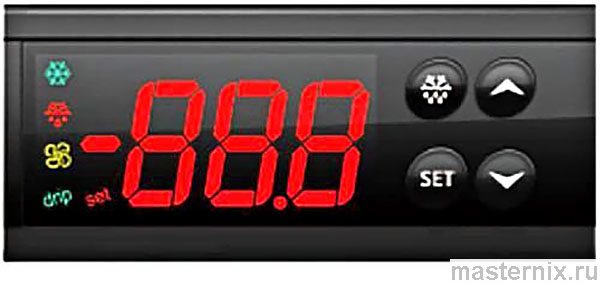

Рис. 2. Расположение индикаторов на дисплее
Кнопки управления: функции и рабочие комбинации
Назначение клавиш и короткие действия
Управление осуществляется четырьмя кнопками. Каждая имеет несколько функций в зависимости от длительности нажатия и текущего режима.
| Кнопка | Действие | Результат на дисплее |
|---|---|---|
| 【SET】 | Короткое нажатие — вход в меню пользователя | Индикатор set включается |
| Удержание 5 сек — вход в меню программирования | Запрос пароля 【PA1】 | |
| В меню — переключение между параметрами | Переход к следующему коду | |
 |
Короткое нажатие — прокрутка меню / увеличение значения | Изменение параметра |
| Удержание 3 сек — выгрузка настроек на карту СРК-4 | 【uP】 (успех) / 【Ег】 (ошибка) | |
 |
Короткое нажатие — прокрутка меню / уменьшение значения | Изменение параметра |
| Удержание 3 сек — загрузка настроек с карты СРК-4 | 【do】 (успех) / 【Ег】 (ошибка) | |
|
Короткое нажатие — выход в меню пользователя | Возврат к температуре |
| Короткое нажатие в рабочем режиме — просмотр температуры испарителя | Отображение значения датчика | |
| Удержание 3 сек — принудительный запуск/останов разморозки | Индикатор разморозки включается/выключается | |
| + |
Удержание 10 сек — сброс к заводским настройкам | 【rSt】 — параметры восстановлены |
Универсальный пароль для входа в меню программирования: 【125】. Запомните его — без доступа к параметрам тонкая настройка невозможна.
Параметры программирования: полная справочная таблица
Меню пользователя и базовые уставки
Параметр 【SEt】 — рабочая температура. Диапазон задаётся границами 【LSE】 и 【HSE】. По умолчанию: 4,0°С. Изменяется в меню пользователя короткими нажатиями 【SET】 и стрелок.
Расширенные параметры: охлаждение, разморозка, вентиляция
| Код | Описание | Диапазон | По умолч. | Ед. |
|---|---|---|---|---|
| Группа компрессора (CP) | ||||
| 【diF】 | Дифференциал включения компрессора: запуск при T = SEt + diF | 0,1…30,0 | 2,0 | °С |
| 【Ont】/【OFt】 | Время включения/выключения компрессора при отказе датчика | 0…250 | 0 / 1 | мин |
| 【dOf】 | Задержка повторного включения компрессора после выключения | 0…250 | 0 | мин |
| 【dbi】 | Минимальный интервал между двумя запусками компрессора | 0…250 | 0 | мин |
| Группа разморозки (dEF) | ||||
| 【dty】 | Тип разморозки: 0=электрическая, 1=горячий газ, 2=свободная | 0/1/2 | 0 | - |
| 【dit】 | Интервал между циклами разморозки | 0…250 | 6 | час |
| 【dCt】 | Метод отсчёта интервала: 0=работа компрессора, 1=реальное время, 2=простой | 0/1/2 | 1 | - |
| 【dEt】 | Максимальная длительность цикла разморозки | 1…250 | 30 | мин |
| 【dSt】 | Температура завершения разморозки по датчику испарителя | -50…150 | 8,0 | °С |
| Группа вентилятора (FAN) | ||||
| 【FSt】 | Температура остановки вентилятора по датчику испарителя | -50…150 | 2,0 | °С |
| 【FAd】 | Дифференциал повторного включения вентилятора | 1,0…50,0 | 2,0 | °С |
| 【Fdt】 | Задержка включения вентилятора после завершения разморозки | 0…250 | 1 | мин |
| 【FCO】 | Поведение вентилятора при остановке компрессора: y=термостат, n=выкл, d.c.=цикл | n/y/d.c. | y | - |
| Аварии и дисплей | ||||
| 【HAL】/【LAL】 | Верхний/нижний аварийный порог относительно рабочей точки | -50…150 | 50 / -50 | °С |
| 【tAO】 | Задержка срабатывания температурной аварийной сигнализации | 0…250 | 0 | мин |
| 【LOC】 | Блокировка кнопок: y=заблокировано, n=доступно | n/y | n | - |
| 【CA1】/【CA2】 | Калибровка датчиков 1 и 2 (смещение показаний) | -12…+12 | 0 | °С |
Полный список параметров включает более 30 позиций. Менять значения стоит осознанно: некорректная настройка может привести к частым циклам включения или, наоборот, к перегреву продукции. Есть нюансы.
Установка температуры и ввод пароля доступа
Быстрая настройка рабочей точки
Для изменения уставки температуры: нажмите 【SET】 → на дисплее появится 【SEt】 → кнопками-стрелками установите нужное значение → подтвердите 【SET】 или дождитесь авто-сохранения через 30 секунд.
Если параметр 【LOC】 установлен в 【y】, изменение температуры заблокировано. Разблокировать можно только через меню программирования. Это защита от случайных изменений персоналом.
Вход в расширенное меню: пароль и навигация
Удерживайте 【SET】 5 секунд → появится запрос 【PA1】. Введите пароль (по умолчанию 0, универсальный — 【125】). После подтверждения откроется список параметров: 【diF】 → 【HSE】 → 【LSE】 → … → 【ddL】.
Выбирайте параметр стрелками, нажимайте 【SET】 для редактирования, изменяйте значение, снова 【SET】 для возврата. Сохранение происходит автоматически при выходе или по таймауту. Просто, но требует внимательности.
Принцип работы компрессора и алгоритм охлаждения
Нормальный режим управления
Компрессор запускается, когда температура в камере превышает значение 【SEt】 + 【diF】, и завершён интервал задержки запуска. Останавливается при достижении температуры ≤ 【SEt】.
При первом включении питания или после сбоя учитываются параметры 【OdO】 (задержка активации выходов) и 【dOf】 (задержка повторного включения). Это защищает компрессор от частых пусков — критично для ресурса оборудования.
Аварийный режим при отказе датчика
Если датчик камеры неисправен (код 【E1】), контроллер переходит на циклическое управление по параметрам 【Ont】 и 【OFt】:
- ★ Ont=0, OFt=0 → компрессор постоянно выключен
- ★ Ont=0, OFt>0 → компрессор постоянно выключен
- ★ Ont>0, OFt=0 → компрессор постоянно включён
- ★ Ont>0, OFt>0 → работа циклами: включение на Ont минут, пауза на OFt минут
Такой режим — временное решение до замены датчика. Длительная работа в аварийном режиме не рекомендуется: точность регулирования теряется.
Алгоритм разморозки: типы, интервалы, завершение
Условия запуска цикла оттайки
Разморозка не начнётся, если: параметр 【dEt】 = 0 (функция отключена), либо датчик испарителя активен (【H42】=y) и его температура ≥ 【dSt】.
Запуск возможен при выполнении одного из условий:
- ✔️ Истёк интервал 【dit】 с учётом метода отсчёта 【dCt】
- ✔️ Завершена задержка 【dOH】 после включения питания (если 【dPO】=y)
- ✔️ Принудительный запуск: удержание 3 секунды
Завершение разморозки и режим оттайки
Цикл останавливается, если: температура испарителя превысила 【dSt】, истекло максимальное время 【dEt】, или пользователь прервал процесс вручную.
После разморозки контроллер переходит в режим оттайки (drip) для слива конденсата. Компрессор не запустится, пока не истечёт время 【dt】. Это предотвращает попадание воды в систему и обмерзание вентилятора.
| Тип разморозки | Охлаждение | Разморозка | Оттайка |
|---|---|---|---|
| Электрическая (0) | Компрессор ВКЛ, ТЭН ВЫКЛ | Компрессор ВЫКЛ, ТЭН ВКЛ | Компрессор ВЫКЛ, ТЭН ВЫКЛ |
| Горячий газ (1) | Компрессор ВКЛ, 4-ход. клапан ЗАКР | Компрессор ВКЛ, 4-ход. клапан ОТКР | Компрессор ВЫКЛ, 4-ход. клапан ОТКР |
| Свободная (2) | Компрессор ВКЛ | Компрессор ВЫКЛ | Компрессор ВЫКЛ |
Выбор типа зависит от конструкции испарителя. Электрическая — универсальна, горячий газ — эффективнее, но требует соответствующей обвязки. Свободная — только для систем с естественной циркуляцией.
Управление вентилятором испарителя и задержки
Логика включения по температуре испарителя
Если датчик испарителя активен (【H42】=y), вентилятор управляется по его показаниям:
- ✓ Включается, когда температура испарителя 【FSt】 - 【FAd】
- ✓ Выключается, когда температура испарителя > 【FSt】
Это предотвращает обдув тёплым воздухом продукции при оттайке и экономит ресурс двигателя.
Поведение в разных режимах работы
Параметр 【FCO】 определяет поведение вентилятора при остановке компрессора:
- ★ 【y】 — вентилятор работает по температуре испарителя (термостатирование)
- ★ 【n】 — вентилятор выключается вместе с компрессором
- ★ 【d.c.】 — циклическая работа по параметрам 【Fon】/【FoF】
Во время разморозки параметр 【dFd】 разрешает или запрещает работу вентилятора. После завершения цикла вентилятор включается с задержкой 【Fdt】, чтобы избежать разбрызгивания конденсата.
Если датчик испарителя неисправен, логика упрощается: вентилятор либо работает постоянно (【FCO】=y), либо синхронно с компрессором (【FCO】=n). Надёжность — прежде всего.
Аварийные сигналы и расшифровка кодов ошибок
Коды неисправностей и их значение
| Код | Описание | Действия |
|---|---|---|
| 【E1】 | Обрыв или КЗ датчика температуры камеры | Проверить подключение, заменить датчик |
| 【E2】 | Обрыв или КЗ датчика температуры испарителя | Аналогично, при использовании датчика |
| 【AH1】 | Превышение верхнего аварийного порога (SEt + HAL) | Проверить загрузку камеры, работу компрессора |
| 【AL2】 | Падение ниже нижнего аварийного порога (SEt + LAL) | Проверить утечки хладагента, настройки |
| 【Ег】 | Ошибка записи/чтения карты копирования СРК-4 | Проверить контакт карты, повторить операцию |
| 【EP】 | Несоответствие данных карты и контроллера | Убедиться в совместимости версии прошивки |
| 【rSt】 | Параметры сброшены к заводским | При необходимости — перенастроить |
| 【LOC】 | Кнопки заблокированы | Ввести пароль для разблокировки |
Задержки аварийной сигнализации
Чтобы избежать ложных срабатываний, предусмотрены временные задержки:
- ⚠️ 【PAO】 — после включения питания (0…10 часов)
- ⚠️ 【dAO】 — после завершения разморозки (0…999 минут)
- ⚠️ 【tAO】 — в штатном режиме (0…250 минут)
Настройте их под специфику объекта: например, для камер с частыми открытиями дверей увеличьте 【tAO】, чтобы не получать ложные тревоги.
Схема подключения и меры электробезопасности
Подключение нагрузок и датчиков
Схема подключения включает клеммы для питания, компрессора, ТЭНа оттайки, вентилятора и двух датчиков температуры. Важно соблюдать полярность и сечение проводов согласно токовой нагрузке.

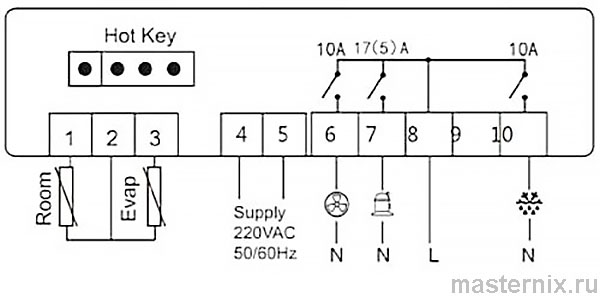

Рис. 3. Типовая схема подключения нагрузок
Критические требования безопасности
Работа с прибором требует соблюдения строгих правил:
- ❌ Все подключения и обслуживание — только при отключённом питании
- ❌ Монтаж — квалифицированным персоналом, изучившим данное руководство
- ❌ Контакты клеммника должны быть изолированы, токоведущие части — закрыты
- ❌ Исключить попадание влаги внутрь корпуса и на клеммы
При установке во влажных помещениях (подвалы, теплицы) используйте кабели с двойной ПВХ-изоляцией, прокладывайте их в кабель-каналах или защитных трубах. Перед входом в помещение с работающим оборудованием — отключайте термостат от сети. Безопасность не терпит компромиссов.
Гарантийный срок — 12 месяцев с даты продажи. Гарантия не распространяется на повреждения от неправильного подключения, превышения нагрузки, короткого замыкания или механических воздействий. Производитель: Jiangsu Jingchuang Electronics Co., Ltd (ELitech). Дистрибьютор в РФ: ООО «Ильвар».
