Регулятор температуры w3230. Инструкция по эксплуатации

Принцип работы и сфера применения

Универсальный контроллер для любых задач

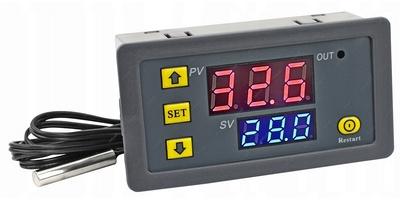

Вы наверняка искали простой способ автоматизировать обогрев аквариума, инкубатора или теплицы. W3230 решает эту задачу без сложного программирования: два трёхразрядных LED-дисплея, три кнопки и внешний датчик NTC 10К. Диапазон измерений — от -50 °С до +120 °С, точность 0,1 °С в рабочем диапазоне.

✅

Практика показывает: модуль одинаково стабильно работает с ТЭНами, компрессорами холодильников и вентиляторами. Главное — правильно выбрать режим и подключить нагрузку.

Технические характеристики для расчёта системы

Ключевые параметры модуля

⚠️

Для нагрузок свыше 10 А используйте контактор или 【твердотельное реле】 большей мощности — прямое подключение может перегреть контакты.

Подключение и первичная диагностика

Порядок подачи питания

1. Подключите питание 110–220 В ~ к клеммам 【VCC】 и 【GND】.
2. Нагрузку (ТЭН, компрессор) подключите в разрыв цепи через клеммы 【S0】/【S1】.
3. Подайте питание — на дисплее отобразится текущая температура с датчика.

✅

Совет: перед подключением нагрузки проверьте полярность и изоляцию проводов. Короткое замыкание = сгоревшее реле.

Расшифровка индикации

Заметили 【LL】 или 【HH】? Не игнорируйте: это защита, а не ошибка. Проверьте датчик и условия эксплуатации.

Быстрая установка температуры без входа в меню

Алгоритм за 3 нажатия

1. Кратко нажмите кнопку 【SET】 — на дисплее замигает заданное значение.
2. Кнопками 【+】 / 【-】 установите нужную температуру.
3. Нажмите 【SET】 ещё раз или подождите 5 секунд — настройки сохранятся автоматически.

✅

Просто, правда? Этот режим идеален для повседневной корректировки без глубокого программирования.

Глубокая настройка: таблица параметров P0–P8

Вход в режим программирования

1. Удерживайте 【SET】 5 секунд — появится код параметра 【P0】.
2. Кнопками 【+】 / 【-】 выберите нужный код из таблицы ниже.
3. Нажмите 【SET】 — откроется редактирование значения.
4. Измените параметр кнопками 【+】 / 【-】.
5. Сохраните: удерживайте 【SET】 или подождите 10 секунд без действий.

Полная таблица параметров

✅

Совет: перед изменением параметров запишите исходные значения. Если что-то пойдёт не так — всегда можно вернуться к 【P8】.

Режимы работы: логика реле в 【Охлаждении】 и 【Обогреве】

Как работает алгоритм управления

Режим 【Охлаждение】 (С):

• Если температура ≥ заданной → реле замыкается → включается охладитель
• Если температура ≤ (заданная - гистерезис) → реле размыкается → охладитель выключается

Режим 【Обогрев】 (Н):

• Если температура ≤ заданной → реле замыкается → включается нагреватель
• Если температура ≥ (заданная + гистерезис) → реле размыкается → нагреватель выключается

✅

Пример: задано 25 °С, гистерезис 2 °С, режим 【Обогрев】. Нагрев включится при 25 °С, выключится при 27 °С. Цикл повторяется — температура стабильна в пределах ±1 °С.

Гистерезис (【P1】): почему он спасает от износа

Настройка зоны нечувствительности

Гистерезис — это «буфер», который предотвращает частые включения реле. Без него при температуре 25,0 °С реле могло бы срабатывать каждые 10 секунд. С гистерезисом 2 °С — только при выходе за пределы 23…27 °С.

✅

Практика: для ТЭНов ставьте 1–2 °С, для компрессоров — 3–5 °С (защита от частых пусков).

Защитные пределы: 【P2】 и 【P3】 против аварий

Ограничение диапазона регулировки

Параметры 【P2】 (верхний предел) и 【P3】 (нижний предел) — это «страховка» от случайной установки экстремальных значений. Например, если вы установили 【P2】 = +60 °С, то даже при попытке задать +80 °С термостат не примет значение выше +60 °С.

⚠️

Это критично для инкубаторов (перегрев убьёт эмбрионы) и холодильных камер (обмерзание испарителя).

Коррекция датчика и задержка пуска: 【P4】 и 【P5】

Точная подстройка показаний

Если ваш эталонный термометр показывает 25,0 °С, а дисплей — 24,3 °С, используйте 【P4】 для коррекции: установите +0,7 °С. Диапазон -7,0…+7,0 °С покрывает большинство погрешностей датчиков.

Защита компрессора задержкой пуска

Параметр 【P5】 (0–10 минут) добавляет паузу перед включением нагрузки после отключения. Это спасает компрессоры холодильников от гидроудара при частых циклах.

✅

Пример: задержка 5 минут. После отключения компрессора следующее включение возможно только через 5 минут, даже если температура уже вышла за пределы.

Сохранение настроек и аварийный сброс

Как зафиксировать параметры

По умолчанию настройки сбрасываются при отключении питания. Чтобы сохранить последние значения:

1. Установите параметр 【P7】 в положение 【ON】.
2. Теперь при отключении и повторном включении питания термостат восстановит последние настройки.

Экстренный сброс к заводским

Если настройки сбиты и устройство ведёт себя непредсказуемо:

1. Выключите питание.
2. Одновременно зажмите кнопки 【+】 и 【-】.
3. Не отпуская кнопки, подайте питание.
4. Все параметры вернутся к значениям по умолчанию.

✅

Это «спасательный круг», когда ручная правка каждого параметра занимает слишком много времени.

Схемы подключения: выбор под ваш источник питания

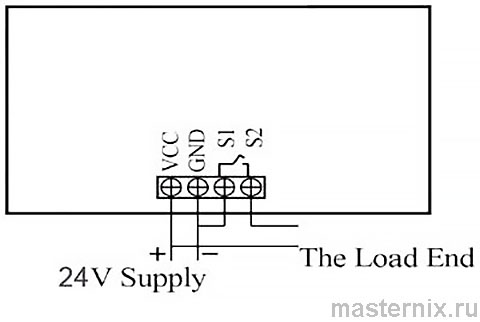

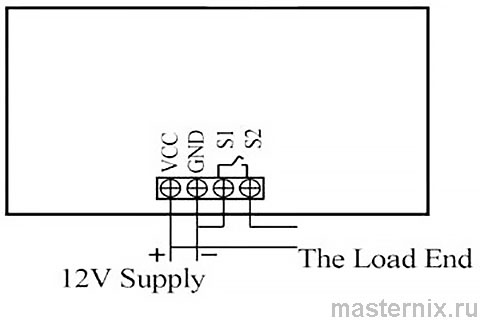

Подключение к 12 В и 24 В постоянного тока

1. Питание 【VCC】/【GND】 — от блока 12 В или 24 В =.
2. Нагрузка — через клеммы 【S0】/【S1】 в разрыв цепи.
3. Соблюдайте полярность: ошибка = сгоревшая плата.

Подключение к сети 220 В переменного тока

1. Питание 【VCC】/【GND】 — от сети 220 В ~.
2. Нагрузка (ТЭН, вентилятор) — через реле 【S0】/【S1】.
3. Для мощных нагрузок (>10 А) используйте внешний контактор.

⚠️

Работайте с сетью 220 В только при отключённом питании! Используйте изолированный инструмент и проверяйте отсутствие напряжения мультиметром.
