Руководство пользователя Реле времени ORT многофункциональное IEK ORT-M1-AC230V IEK ORT-M2-AC230V
Руководство / инструкция
Технические характеристики и возможности
Ключевые параметры устройства

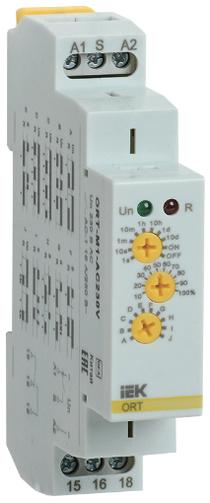

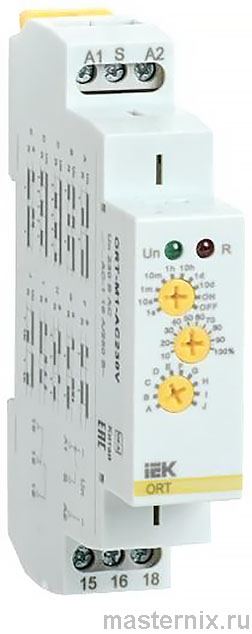

Реле времени ORT-AC230V от IEK — компактное решение для автоматизации включения и выключения оборудования с программируемой задержкой. Вы наверняка сталкивались с необходимостью отложить запуск двигателя или циклически управлять освещением — это устройство как раз для таких задач.
| Параметр | Значение |
|---|---|
| Напряжение питания | 230 В переменного тока (50/60 Гц) |
| Количество контактных групп | 1 или 2 (в зависимости от модификации) |
| Тип контактов | Перекидные (SPDT / DPDT) |
| Номинальный ток | 16 А (при установке с зазором), 8 А (вплотную) |
| Диапазон выдержки времени | 0,1 с — 10 дней |
| Погрешность уставки | ≤ 10 % |
| Механическая износостойкость | ≥ 10⁷ циклов |
| Электрическая износостойкость | ≥ 10⁵ циклов |
| Степень защиты | IP40 (IP20 со стороны выводов) |
| Рабочая температура | −20...+55 °С |
Есть нюанс: при плотной установке нескольких реле в ряд номинальный ток снижается до 8 А — учитывайте это при проектировании щита.
Функциональные возможности
- ✔️ 15 режимов работы: от простой задержки до сложных циклических алгоритмов
- ✔️ Плавная регулировка времени в пределах выбранного диапазона (10–100 %)
- ✔️ Два независимых регулятора: выбор диапазона и масштабирование
- ✔️ Светодиодная индикация питания и срабатывания
- ✔️ Монтаж на стандартную DIN-рейку 35 мм
Практика показывает: большинство задач автоматизации решается режимами A, B и C. Остальные — для специфических сценариев.
Расшифровка маркировки
Как читать артикул устройства
Условное обозначение строится по формуле: ORT-М(Х)-YZ
| Символ | Расшифровка |
|---|---|
| X | Количество групп контактов: 1 или 2 |
| Y | Род тока питания: AC (переменный) или ACDC (универсальный) |
| Z | Номинальное напряжение: 230 В или диапазон 12–240 В |
Пример: ORT-М2-АС230V — реле с двумя группами контактов, питание 230 В переменного тока.
Важно: модификации с маркировкой АСDC работают от любого источника 12–240 В (переменного или постоянного), что расширяет сферу применения.
Монтаж и подключение
Установка в электрощит

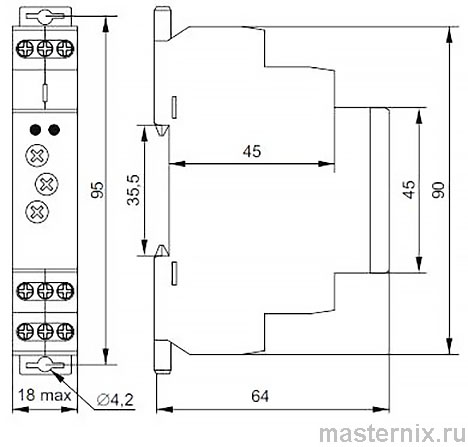

Реле крепится на стандартную DIN-рейку 35 мм. Габариты компактные: ширина 18 мм, высота 95 мм, глубина 64 мм — экономит место в щите.
(!) Перед монтажом обязательно отключите напряжение! Работы должен выполнять квалифицированный электротехнический персонал.
Подключение питания и нагрузки

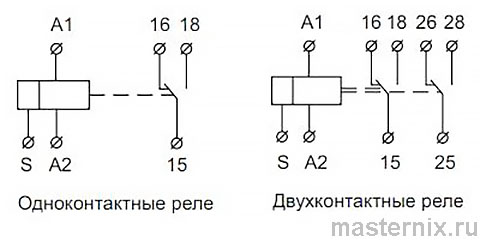

Схема подключения зависит от модификации:
- → Одноконтактные версии: одна группа перекидных контактов (общий, нормально открытый, нормально закрытый)
- → Двухконтактные версии: две независимые группы контактов для одновременного управления разными цепями

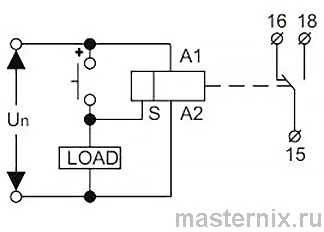

К контактам S-A2 можно подключать нагрузку напрямую (освещение, сигнализация) или через контактор для управления мощными потребителями.
Рекомендуемое сечение провода: одножильный до 2,5 мм², многожильный с наконечником — аналогично. Момент затяжки винтов: 0,4 Н·м.
Светодиодная индикация
Как интерпретировать сигналы
На передней панели расположены два светодиода:
- ★ Зеленый — горит при наличии питающего напряжения. Если не светится: проверьте подключение, предохранители, наличие 230 В на входе
- ★ Красный — загорается при срабатывании выходных контактов. Позволяет визуально контролировать работу без измерительных приборов
Это серьёзно упрощает диагностику: не нужно постоянно «прозванивать» контакты мультиметром.
Режимы работы
Базовые алгоритмы (A–D)

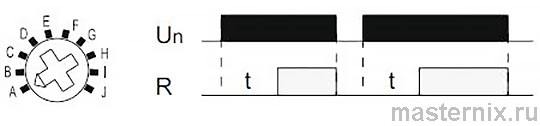

Режим A — задержка включения: после подачи питания начинается отсчёт времени 【t】, затем контакты замыкаются. Возврат в исходное состояние — только после снятия питания. Идеально для плавного запуска оборудования.

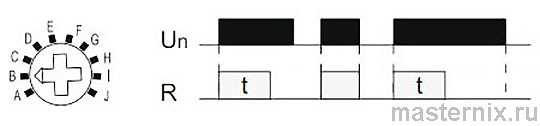

Режим B — задержка выключения: контакты замыкаются сразу, после отсчёта 【t】 размыкаются. Удобно для отложенного отключения вентиляции или освещения.

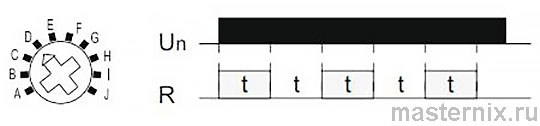

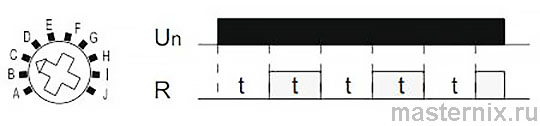

Режим C — циклический: включение после задержки: после подачи питания отсчитывается 【t】, контакты замыкаются на тот же интервал, затем размыкаются — цикл повторяется. Подходит для периодической подачи сигнала.
Режим D — циклический: выключение после задержки: обратная логика: контакты сразу замкнуты, после 【t】 размыкаются на тот же интервал.
Режимы с управляющим контактом (E–I)
Эти алгоритмы используют дополнительный вход 【S】 для внешнего управления:

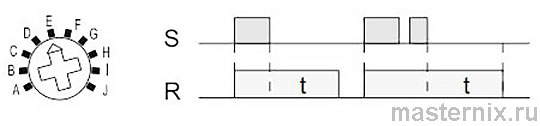

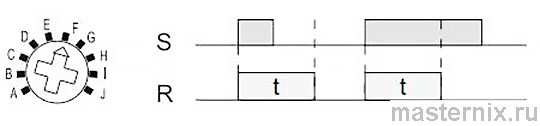

- → 【E】: замыкание 【S】 запускает отсчёт, контакты включаются на время 【t】
- → 【F】: сигнал 【S】 запускает таймер, прерывание не сбрасывает отсчёт

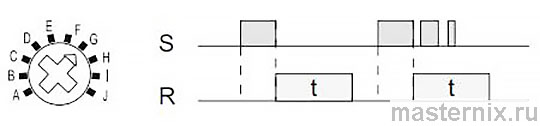

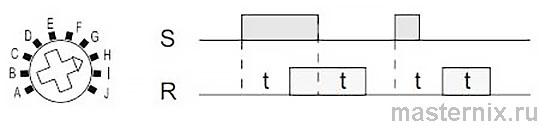

- → 【G】: размыкание 【S】 запускает задержку перед включением
- → 【H】: двухступенчатый алгоритм с двумя интервалами 【t】

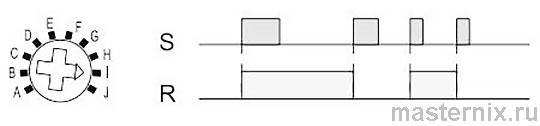

- → 【I】: триггерный режим — каждый сигнал 【S】 переключает состояние контактов
Практический совет: для управления от кнопок или датчиков выбирайте режимы 【E】 или 【I】 — они наиболее интуитивны.
Специальный режим

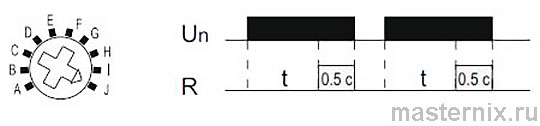

Режим J — импульсный: после подачи питания и отсчёта 【t】 контакты замыкаются ровно на 0,5 секунды. Полезно для коротких управляющих импульсов (сброс счётчиков, запуск таймеров).
Настройка временных интервалов
Регуляторы времени
Устройство оснащено двумя органами настройки:
- Переключатель диапазона: 1 с / 10 с / 1 мин / 10 мин / 1 ч / 10 ч / 1 день / 10 дней
- Плавный регулятор масштабирования: 10–100 % от выбранного диапазона с шагом 10 %
Пример: если выбран диапазон 【10 мин】 и регулятор на 50 %, время срабатывания составит 5 минут.
Точность уставки: ±10 %. Для большинства задач автоматизации этого более чем достаточно.
Схемы подключения
Типовые варианты
Подключение нагрузки к контактам 【S-A2】 позволяет управлять:
- ★ Цепями освещения (напрямую или через контактор)
- ★ Электродвигателями (через пускатель)
- ★ Сигнальными устройствами (сирены, лампы)
- ★ Системами вентиляции и отопления
Важно: максимальное коммутируемое напряжение — 250 В переменного или 24 В постоянного тока. Превышение параметров недопустимо.
Требования безопасности
Обязательные правила
Работы по монтажу и обслуживанию проводятся только квалифицированным персоналом при отключённом напряжении.
- ✖️ Не эксплуатировать во взрывоопасных средах
- ✖️ Не превышать номинальные параметры коммутации
- ✖️ Обеспечить степень защиты щита не ниже IP30
- ✖️ Соблюдать класс защиты от поражения током не ниже I
Помните: реле не ремонтопригодно. При обнаружении неисправности — прекратите эксплуатацию и обратитесь к поставщику.
Обслуживание и хранение
Эксплуатационные требования
Реле не требует специального обслуживания. Достаточно периодически проверять надёжность винтовых соединений и отсутствие перегрева.
Условия хранения: температура −35...+75 °С, влажность до 95 %, без конденсата и обледенения. Транспортировка — в заводской упаковке, любым крытым транспортом.
(!) Утилизация: не выбрасывайте с бытовым мусором. Передайте в специализированный пункт приёма электронной техники.
Гарантия и срок службы
Гарантийные обязательства
Срок службы устройства — 5 лет. Гарантийный период — 1 год с даты продажи при соблюдении правил монтажа, эксплуатации и хранения.
Претензии не принимаются при наличии повреждений корпуса или следов несанкционированного вскрытия. Сохраняйте паспорт изделия и кассовый чек.
Решение типичных вопросов
Реле не срабатывает
Возможные причины и проверки:
- ✖️ Нет питания → проверьте наличие 230 В на входных клеммах, состояние предохранителей
- ✖️ Неверный режим → сверьте положение переключателя режимов с требуемым алгоритмом
- ✖️ Ошибка настройки времени → убедитесь, что регуляторы установлены в нужные положения
- ✖️ Неисправность контактов → «прозвоните» выходные цепи мультиметром при срабатывании
Если зелёный индикатор не горит — проблема в цепи питания. Если горит, но красный не включается — проверьте настройку режима и времени.
Неточность выдержки времени
Допустимая погрешность — 10 %. Если отклонения больше:
- Проверьте стабильность питающего напряжения (допуск −15 %...+10 %)
- Убедитесь, что регуляторы надёжно зафиксированы
- Исключите влияние вибрации и экстремальных температур
В большинстве случаев проблема решается калибровкой регулятора или заменой элемента питания в цепи управления.
И последнее: бережная установка и соблюдение номинальных параметров продлевают ресурс реле на весь заявленный срок службы. А грамотный выбор режима работы делает автоматизацию по-настоящему эффективной.
