Цифровой контроллер REX-C100/C400/C410/C700/C900 Инструкция по эксплуатации
Руководство / инструкция

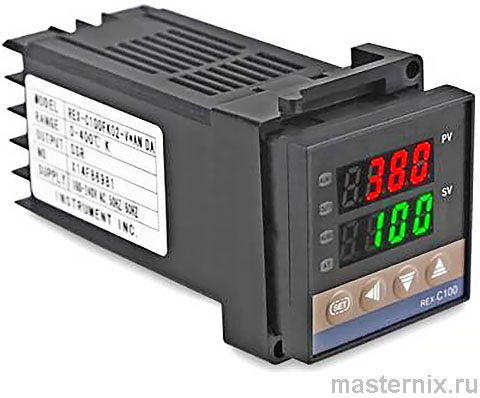

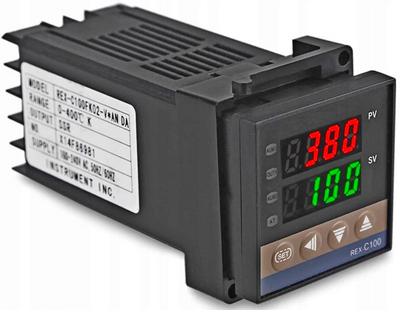

REX C-100 Терморегулятор PID Руководство по эксплуатации
Благодарим вас за покупку прибора PID REX. Для достижения максимальной производительности и обеспечения правильной работы вашего нового прибора внимательно прочитайте все инструкции, приведенные в данном руководстве. Пожалуйста, разместите данное руководство в удобном месте для удобства пользования.
Предупреждения
➠ Необходимо установить внешнее защитное устройство, если неисправность данного прибора может привести к повреждению прибора, оборудования или травмам персонала.
➠ Перед включением питания необходимо выполнить монтаж всех проводов, чтобы предотвратить поражение электрическим током, возгорание или повреждение прибора и оборудования.
➠ Данный прибор должен использоваться в соответствии со спецификациями во избежание возгорания или повреждения прибора и оборудования.
➠ Данный прибор не разработан специально для использования в местах, подверженных воздействию легковоспламеняющихся или взрывоопасных газов.
➠ Не прикасайтесь к высоковольтным соединениям, таким как клеммы питания и т.д. во избежание поражения электрическим током.
➠ Производитель не несет ответственности за ремонт, модификацию или разборку данного прибора персоналом, не имеющим допуска к работе на заводе-изготовителе. При таких условиях может возникнуть неисправность, и гарантия аннулируется.
1. ОБЩЕЕ ВВЕДЕНИЕ
Терморегулятор PID REX - новый продукт, разработанный нашей компанией. Это - специальный микрокомпьютерный инструмент, который сочетает мощность коммутации и технологию поверхностного монтажа (SMT), поэтому, контроллер довольно умен и надежен. Его особые функции - автоматическое диагностирование, автоматическая установка и интеллектуальное управление. Он может широко использоваться в отображении и управлении параметрами температуры, давления, потока и уровня жидкости.
Регулятор температуры REX-C100 - это устройство, назначением которого является поддержание температуры на заданном уровне (SV) до измерения (PV) и соответствующее управление выходом (циклическое).
Устройство может работать с термопарами типа: K.
В зависимости от датчика он может регулировать температуру от 0 до 400 °C.
Регулятор имеет 3 светодиода, которые сигнализируют:
ALM превышение температуры сигнализации
ATU функция автонастройки
OUT включение нагревательного выхода
Устройство имеет выход 12VDC для управления реле SSR и дополнительно выход реле сигнализации 3A.
Контроллер может работать в режиме нагрева или охлаждения.
.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Вход:
Термопара (TC), Термометр Сопротивления (RTD), стандартные сигналы тока и напряжения.
2.2 Дисплей:
Значение процесса (PV), Уставки (SV): -1999/+1999
Выход (OUT1 › OUT2) Аварийный сигнал (ALM1 › ALM2)
Автонастройка (AT) Дисплей: светодиодный
2.3 Управление:
(1): PID регулирование (включая режим ВКЛ\ВЫКЛ, позиционный PID и непрерывный PID)
(2): Автонастройка
2.4 Точность
Точность измерения: 0.5 % FC
Компенсация ошибки холодного спая: 2°С (программно - 0-50°С),
Разрешение: 14 бит. Период выборки: 0.5 секунды.
2.5 Установка Диапазона:
Значение уставки (SV): то же, что и PV
Коэффициент пропорциональности (усиления петли) (P): 0~Полный диапазон (Режим ВКЛ\ВЫКЛ, когда установлено в 0)
Время Интегрирования (I): 0~3600 Секунд (отключено, когда установлено в 0)
Время Дифференцирования (d): 0~3600 Секунд (отключено, когда установлено в 0)
Пропорциональный Период: 1 ~100 Секунд
Гистерезис петли двухпозиционного управления: 1 – 100 C (или другие единицы PV)
2.6 Выход управления
(1) Токовый выход: DC 0~10 мА, 4~20 mA (нагрузка ‹ 500 Ом)
(2) Выходное напряжение: DC, 0-5V, 1-5V (нагрузка › 10 KОм)
(3) Релейный выход: нагрузка на контакт: 250V AC 3A (активная нагрузка)
(4) Выход импульса напряжения: 0-12V (для твердотельного реле SSR)
(5) Выход для управляемого выпрямителя (тиристора) (SCR), с переходом через ноль и фазовым сдвигом (активная нагрузка)
(6) Выход аварийной сигнализации: 2 группы выводов, 12 режимов, нагрузка контакта 250V AC 3A
2.7 Другие параметры
(1) Сопротивление изоляции: › 50 МОм (500V DC)
(2) Сила изоляции: 500V AC/минуту
(3) Потребляемая мощность: ‹10 VA
(4) Среда: 0~50°С, 30~85% влажности, некоррозийная атмосфера
(5) Вес: около 0.5Kg (C900type)
..
3. СХЕМА СВЕРЛЕНИЯ

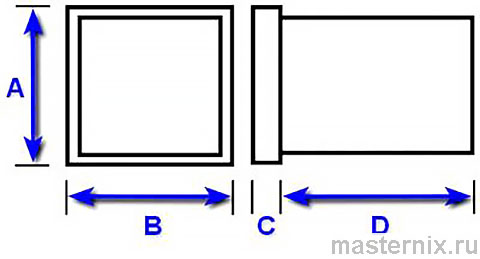

Внешние контуры
Схема сверления
Таблица 1 Размеры
| Размеры | А | В | С | D | Е | р | G | Н |
| С100 | 48 | 48 | 10 | 100 | 45 | 45 | 80 | 80 |
| С400 | 96 | 48 | 10 | 100 | 92 | 46 | 110 | 80 |
| С410 | 46 | 96 | 10 | 100 | 45 | 92 | 80 | 116 |
| С700 | 72 | 72 | 10 | 100 | 68 | 68 | 06 | 96 |
| С900 | 96 | 96 | 10 | 100 | 92 | 92 | 118 | 110 |

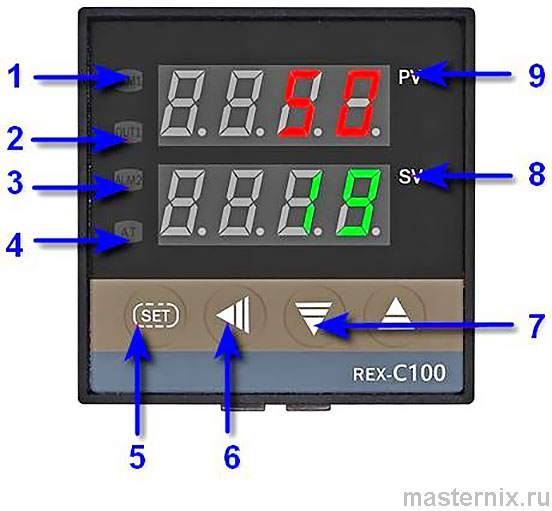

4. ФУНКЦИИ ИНДИКАТОРОВ
1. OUT1: Индикатор срабатывания управляющего выхода 1
2. OUT2: Индикатор срабатывания управляющего выхода 2
3. ALM2: Индикатор срабатывания аварийного выхода 2
4. AT: Индикатор режима автоматической настройки ПИД-регулятора
5. SET: Выбор режима/перебор параметров/подтверждение настройки значения выбранного параметра
6. ◁ R/S Переключение между разрядами числа
7. Сдвиг: Вниз ▽ / Вверх △ - Уменьшение / Увеличение значения выбранного разряда
8. SV: Значение уставки / режим
9. PV: Измеренное значение / режим
5. КОДИРОВКА МОДЕЛИ
REX-C[ ]00 - [ ] [ ] [ ] [ ] - [ ] [ ] * [ ] [ ] (1) (2) (3) (4) (5) (6) (7) (8) например: REX-C 1 00 - F K 0 2 - M * A N
(1) Типоразмер (См. Таблица 1)
(2) Тип управления:
F: PID и автоматическое вычисление (Обратное управление)
D: PID и автоматическое вычисление (Прямое управление)
(3) Тип входа: Таблица диапазонов входа (Табица 2)
(4) Код диапазона: Таблица диапазонов входа (Табица 2)
(5) Первый выход Управления (OUT1) (Нагревание)
M: Релейный контакт
V: Импульс напряжения (SSR)
8: Токовый (DC 4~20 mA)
T: Управление тиристором
(6) Второй Вывод Управления (OUT2) (Охлаждение)
Нуль: если нет второго выхода
M: Релейный контакт
V: Импульс напряжения (SSR)
8: Токовый (DC 4~20 mA)
T: Управление тиристором
(7) Первый аварийный сигнал (ALM1); (8) Второй аварийный сигнал (ALM2)
N: Нет аварийных сигналов
A: Аварийный сигнал выше отклонения
B: Аварийный сигнал ниже отклонения
C: Аварийный сигнал И ниже И выше отклонения
D: Аварийный сигнал в диапазоне
E: Аварийный сигнал выше отклонения с защелкой
F: Аварийный сигнал ниже отклонения с защелкой
G: Аварийный сигнал в диапазоне с защелкой
H: Аварийный сигнал выше входного значения
J: Аварийный сигнал ниже входного значения
K: Аварийный сигнал выше входного значения с защелкой
L: Аварийный сигнал ниже входного значения с защелкой
Таблица2. Диапазоны входа
| Тип входа | Код | Диапазон | Код | Диапазон | Код | Диапазон | |
| Термопара | К | К01 | 0-200 | К02 | 0-400 | КОЗ | 0-600 |
| К04 | 0-800 | К05 | 0-1000 | К06 | 0-1200 | ||
| К07 | 0-1372 | К13 | 0-100 | К14 | 0-300 | ||
| J | J01 | 0-200 | J02 | 0-400 | J03 | 0-600 | |
| J04 | 0-800 | J05 | 0-1000 | J06 | 0-1200 | ||
| R *1 | R01 | 0-1600 | R02 | 0-1769 | R03 | 0-1350 | |
| S *1 | S01 | 0-1800 | S02 | 0-1769 | |||
| В *1 | В01 | 100-1800 | В02 | 0-1769 | |||
| Е | Е01 | 0-800 | Е02 | 0-1000 | |||
| N | N01 | 0-1200 | N02 | 0-1300 | |||
| Т *2 | Т01 | -199.9-400 | Т02 | -199.0-100 | ТОЗ | -100-200 | Т04 | 0-350 |
| Терморезистор | РТ100 | D01 | -199.9-649.0 | D02 | -199.9-200.0 | D03 | -100.0-50.0 |
| D04 | -100.0-100.0 | D05 | -100.0-200.0 | D06 | 0.0-50.0 | ||
| D07 | 0.0-100.0 | D08 | 0.0-200.0 | D09 | 0.0-300.0 | ||
| D10 | 0.0-500.0 | ||||||
| Cu50 | Р01 | -199.9-649.0 | Р02 | -109.0-200.0 | РОЗ | -100.0-50.0 | |
| Р04 | -100.0-100.0 | Р05 | -100.0-200.0 | Р06 | 0.0-50.0 | ||
| Р07 | 0.0-100.00 | Р08 | 0.0-200.0 | Р09 | 0.0-300.0 | ||
| Р10 | 0.0-500.0 | ||||||
| U | 0-5V 1-5V |
401 | 0.0-100.0 | ||||
| 601 | 0.0-100.0 | ||||||
| I | 0-2 От А | 701 | 0.0-100.0 | ||||
| 4-20тА | 801 | 0.0-100.0 | |||||
* 1) 0-399 C: Точность не гарантируется.
* 2) -199.9-100 C: Точность не гарантируется.

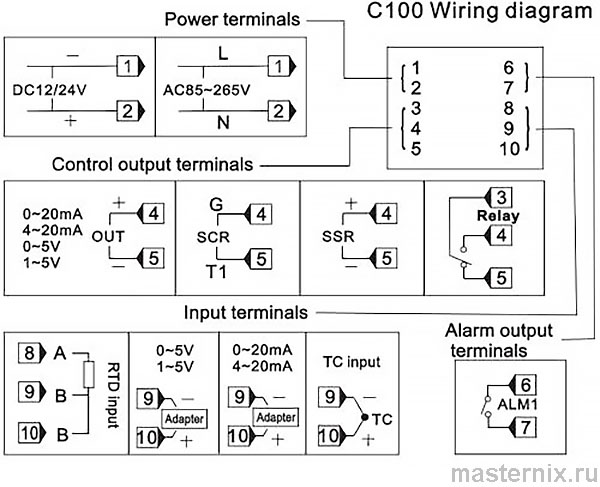

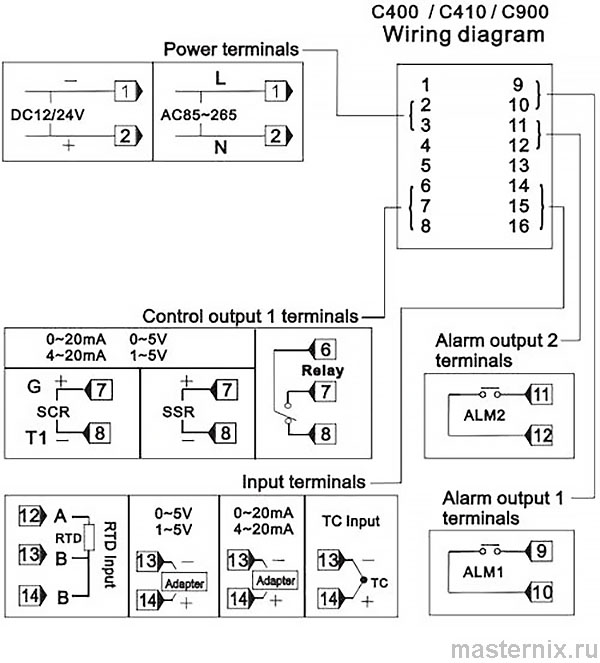

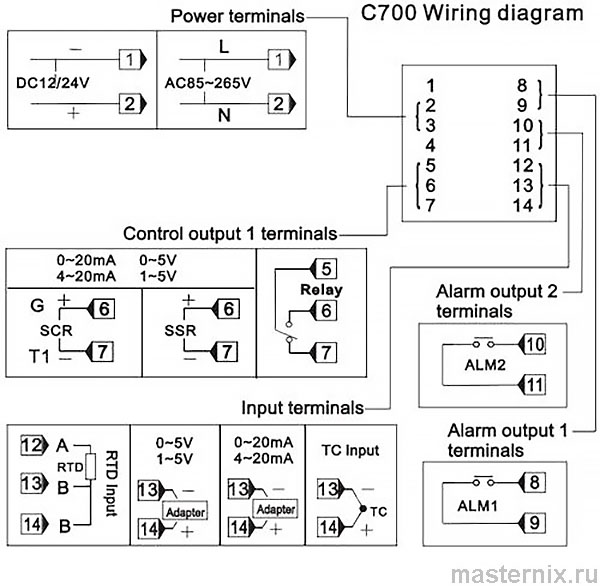

6. Внешние соединения для REX-C100/C400/C410/C700/C900

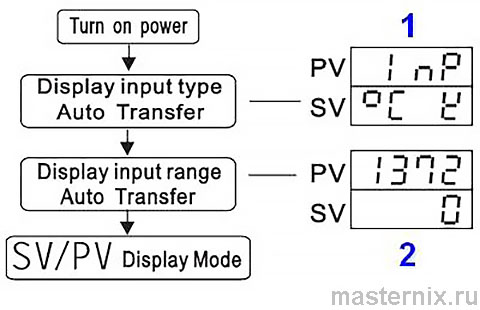

7. Индикация после включения
7.1 Начало работы
1. Тип входа (см. Таблицу 3)
2. Диапазон входа (см. Таблицу 2)
Таблица 3 Типы входа
| Отображается | K | J | г | S | Ь | E | n | Г | РГ | CU | oД | ДU | ДR | UU |
| Тип входа | Термопара (TC) | RTD | Напряжение/Ток | |||||||||||
| K | J | R | S | B | E | N | T | Pt100 | Cu50 | oM | mV | mA | V | |
❗👉➨ Внимание: При использовании типа входа Напряжение/Ток, вы должны использовать соответствующий входной преобразователь тока или напряжения нашего производства.

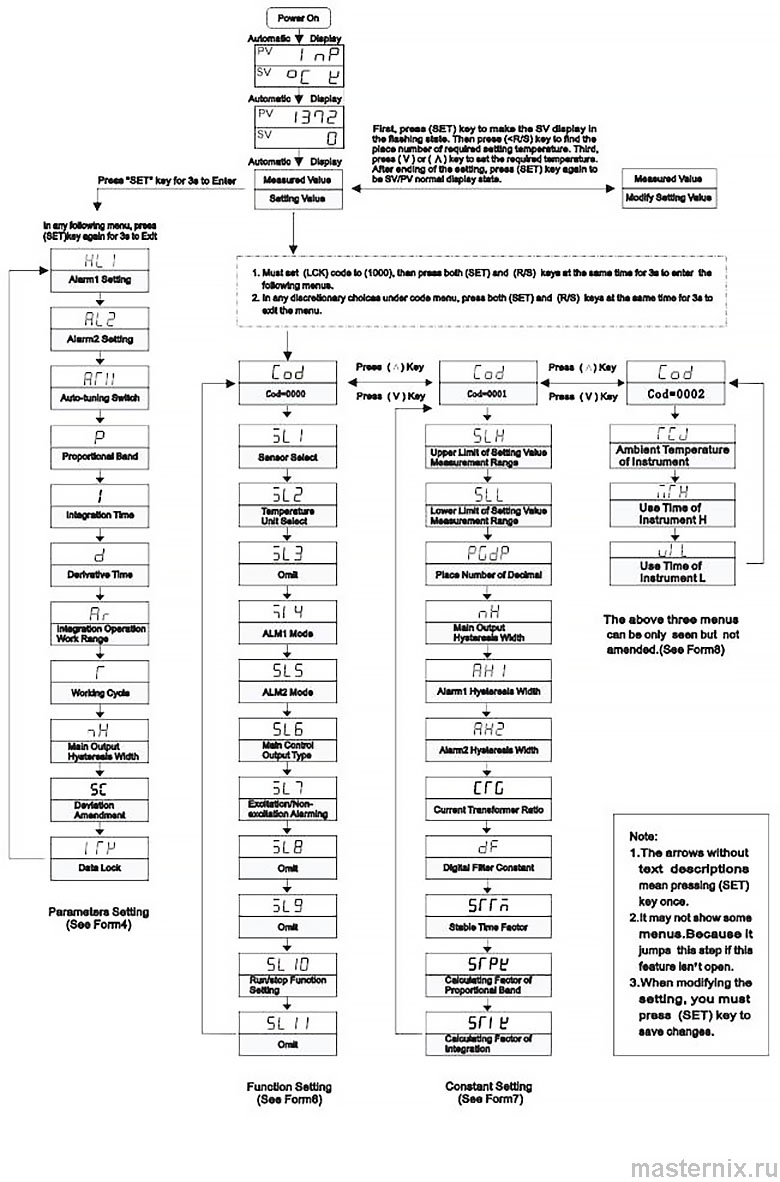

7.2 Режим задания уставки (SV)
Из нормального режима отображения SV/PV, нажмите SET для того, чтобы дисплей SV начал мерцать, затем нажмите клавишу ◁ для определения разряда, который будет установлен, затем нажмите клавишу (△) или (▽) для установки нужной температуры, далее нажмите клавишу SET снова для возврата в нормальный режим.
7.3 Режим установки параметров
Для установки параметров аварийной сигнализации, PID констант и т.д. из нормального режима отображения нажмите клавишу SET на ТРИ секунды, PV дисплей будет показывать символ параметра, а SV дисплей будет показывать его значение, далее нажмите клавишу SET для установки значений параметров согласно таблице 4:
Таблица 4
| Символ | Описание | Диапазон значений | Заводские установки |
| PV SV | Измеренное значение Значение уставки | Полный диапазон | |
| AL1 | Значение ALM1 | Полный диапазон | 50.0 или 50 |
| AL 2 | Значение ALM2 | Полный диапазон | 50.0 или 50 |
| APU | Автонастройка | 0: Отключена 1: Включена | 0 |
| P | Пропорциональность (коэффициент усиления петли) | Режим Вкд/Выкл, если установлен в 0 | 30 или 30.0 |
| 1 | Время интегрирования (сек) | 1 -3600 сек Без интегрирования, если установлен в 0 | 240 |
| d | Время дифференцирования (сек) | 1 -3600 сек Без дифференцирования, если установлен в 0 | 60 |
| Ar | Рабочий диапазон предела операции интегрирования | Полоса пропорциональности 1-100% | 25 |
| Г | Рабочий цикл (сек) | 1-100 сек. НЕ отображается, если выход REX - 4-20 мА | *1 |
| oH | Гистерезис главного выхода | 0-100 Единицы те же, что и PV | 2 |
| SC | Коррекция PV | -200-200 Единицы те же, что и PV | 0 или 0.0 |
| LOCK | Блокировка данных | *2 | 0000 |
❗👉➨ Внимание: некоторые параметры могут не отображаться
* 1. Релейный выход - 20s, выход для SSR или тиристора - 2s
* 2. Уровни блокировки данных
— После блокировки – только наблюдение
— Все данные аларма (HBA.LBA.LBD) могут быть заблокированы под уровнями 0001. 0011. 0111
1. Когда LCK=0000 все данные можно менять
2. Когда LCK=0001, ничего нельзя изменить, кроме SV, AL1, AL2
3. Когда LCK=0011, ничего нельзя изменить, кроме SV,
4. Когда LCK=0111, ничего нельзя изменить.
7.4 Установка функций
При включенном устройстве, найдите параметр блокировки данных (“LOCK”) в режиме установки параметров и установите его равным 1000, затем нажмите клавишу SET для подтверждения, далее нажмите обе клавиши, SET и R/S одновременно на 3 сек, дисплей PV отобразит «Cod». При «Cod»=«0000», нажимайте клавишу SET для циклической прокрутки следующих параметров на дисплеях PV и SV: (см. Таблицу 6)
.
Таблица 6
| Символ | Значение | Описание | ||||
| SL1 | 0 | 0 | 0 | 0 | К | Термопара (ТС) |
| 0 | 0 | 0 | 1 | J | ||
| 0 | 0 | 1 | 0 | R | ||
| 0 | 0 | 1 | 1 | S | ||
| 0 | 1 | 0 | 0 | В | ||
| 0 | 1 | 0 | 1 | Е | ||
| 0 | 1 | 1 | 0 | N | ||
| 0 | 1 | 1 | 1 | Т | ||
| 1 | 0 | 0 | 0 | РТЮО | Термосо противление | |
| 1 | 0 | 0 | 1 | Си50 | ||
| 1 | 0 | 1 | 0 | 0*400 Ом | ||
| 1 | 0 | 1 | 1 | 0-5 Ом В | Напряжение (Ток) | |
| 1 | 1 | 0 | 0 | 0-20мВ | ||
| 1 | 1 | 0 | 1 | 0-5 В (0-10В) | ||
| SL2 | 0 | °C Цельсия | Единица температуры | |||
| 1 | °F Фаренгейта | |||||
| 0 | Воздушное (А тип) | Метод охлаждения | ||||
| 1 | Водяное (W тип) | |||||
| 0 | 0 | Ноль | ||||
| SL3 | 0 | 0 | 0 | 0 | Пропущено | |
| SL4 | 0 | 0 | 0 | ALARM 1 отключен | Выбор типа аларма | |
| 0 | 0 | 1 | Выше отклонения | |||
| 0 | 1 | 0 | Выше или ниже отклонения | |||
| 0 | 1 | 1 | Выше PV | |||
| 1 | 0 | 1 | Ниже отклонения | |||
| 1 | 1 | 0 | По «И» (Аларм в диапазоне) | |||
| 1 | 1 | 1 | Ниже PV | |||
| 0 | Без защелки | Выбор функции ожидания | ||||
| 1 | С защелкой | |||||
| SL5 | Функция ALARM 2 | Аналогично ALARM 1 | ||||
| SL6 | 0 | Прямое действие (Охлаждение) | Выбор действия главного выхода | |||
| 1 | Обратное действие (Нагрев) | |||||
| 0 | Дискретный | Выбор типа главного выхода | ||||
| 1 | Непрерывный (4-20мА) | |||||
| SL7 | 0 | Активирован | ALARM 1 | |||
| 1 | Деактивирован | |||||
| 0 | Активирован | ALARM 2 | ||||
| 1 | Деактивирован | |||||
| SL8 | 0 | 0 | 0 | 0 | Пропущено | |
| SL9 | 0 | Пропущено | ||||
| SL10 | 0 | Неактивна | Функция Run/Stop *2 | |||
| 1 | Активна | |||||
| 0 | Активна | Функция автокоррекции (холодного спая) | ||||
| 1 | Неактивна | |||||
| SL11 | 0 | 0 | 0 | 0 | Пропущено | |
*1. Активация аларма означает, что релейный контакт аларма меняет состояние с нормально открытого (NO) на нормально закрытый (NC). Деактивация аларма означает, что релейный контакт аларма меняет состояние с нормально закрытого (NC) на нормально открытый (NO).
*2. Если функция Run/Stop активна, при нажатии клавиши «R/S» на 2 сек, контроллер останавливается. Дисплей PV будет показывать «SГoP». Нажатие клавиши «R/S» снова на 2 сек возвращает REX в работу.
..
7.5 Установка констант
Если Cod=0001, нажимайте клавишу SET для циклической прокрутки следующих параметров на дисплеях PV и SV: (см. Таблицу 7)
Таблица 7
| Символ | Описание | Заводские значения |
| SLH | Верхний предел диапазона измерения | * |
| SLL | Нижний предел диапазона измерения | * |
| PGdP | Позиция десятичной точки | 0000 |
| oH | Гистерезис главного выхода | 2 или 2.0 |
| AH 1 | Гистерезис ALARM 1 | 2 или 2.0 |
| AH 2 | Гистерезис ALARM 2 | 2 или 2.0 |
| СГг | Коэфф, передачи трансформатора тока (если он есть) | * |
| dF | Постоянная цифрового фильтра: 0-100 сек | 1 сек |
 |
Фактор временной стабильности: 0-200 сек | 100 |
 |
Рассчитанный фактор пропорциональности : 0-200 сек | 67 |
 |
Рассчитанный фактор интегрирования: 0-200 сек | 16 |
* согласно параметрам процесса
7.6 Просмотр данных прибора
Если Cod = 0002, все данные процесса измерения могут только отображаться, но не изменяться (см. Таблица 8)
Таблица 8
| Символ | Описание |
 |
Максимальная температура входной клеммы прибора |
 |
Максимальное время работы прибора, мин. 10000 часов |
 |
Минимальное время работы прибора, мин. 1 час |
7.7 Индикация отказов
Индикация об отказах: Если прибор не работает нормально, на его дисплее появляется индикация отказов. (см. Таблицу 9)
Таблица 9
| Символы Описание | |
| E r r | Возникла ошибка прибора |
| oooo | Провода отсоединены от входа, перепутана полярность или значение PV выше предела измерения |
| uuuu | Провода отсоединены от входа, перепутана полярность или значение PV ниже предела измерения |
8. ПОРЯДОК РАБОТЫ (см. рис.2 Рабочая диаграмма)
9. ОБСЛУЖИВАНИЕ
Гарантируется работа в течение 18-месяцев без обслуживания или замены начиная с даты выпуска с завода.
Обслуживание продукта, поврежденного в результате неправильной эксплуатации или с истекшим сроком, потребует некоторых обоснованных затрат. Однако мы гарантируем пожизненное обслуживание нашей продукции.
Об обеспечении безопасности
1. Перед использованием, внимательно прочтите это руководство, далее используйте его правильно на базе понимания его содержимого.
2. Продукт может быть использован в системах автоматики, промышленном оборудовании, вычислениях и измерительных инструментах (Не используйте его в медицинском оборудовании).
3. Так как нахождение устройства в нерабочем состоянии или в состоянии прерывания может вызвать тяжелые последствия, установите надежную защиту внешних цепей.
