Автономный контроллер TOUCH MEMORY R-5Z (R.C.U. – 1 ver.1.5) c автосбором ключей. Инструкция по программированию

Автономный контроллер TOUCH MEMORY R-5Z (R.C.U. – 1 ver.1.5) c автосбором ключей.

Автономный контроллер TOUCH MEMORY R-5Z (R.C.U. – 1 ver.1.5) c автосбором ключей. Инструкция по программированию

    Руководство / инструкция


    контроллер управления электромагнитным замком с поддержкой Touch Memory и RFID ключей

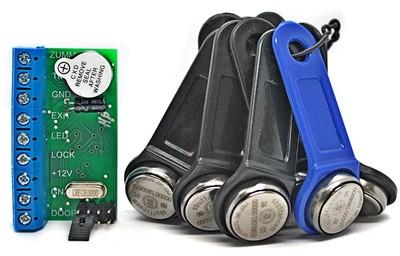

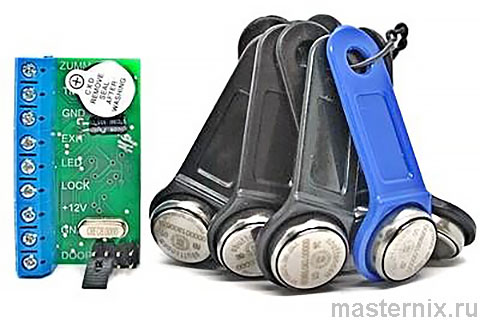

    Рис. 1. Внешний вид контроллера TOUCH MEMORY R-5Z

    Вы ищете надёжное решение для контроля доступа? Этот контроллер управляет электромагнитным или электромеханическим замком через контактные Touch Memory или бесконтактные RFID-ключи. Простая установка, гибкая настройка — и ваша дверь под надёжной защитой.

    Практика показывает: R-5Z совместим с популярными стандартами PROXIMITY и 1-Wire Dallas®, что упрощает интеграцию в существующие системы.

    Назначение и совместимость с замками

    Что умеет контроллер

    R-5Z разработан для управления замками через электронные ключи. Поддерживает два типа аутентификации:

    • ★ Контактные ключи Touch Memory: DC-2000, TM2002, TM2003, DS1990 и другие
    • ★ Бесконтактные RFID-ключи стандарта PROXIMITY: EM4100, TK4100, T5557

    Для работы с RFID нужен внешний считыватель, эмулирующий протокол 1-Wire (например, CP-Z-2L) или передающий код по Manchester RF64 (микросхемы ЕМ4095, U2270/U2271).

    Стоит подумать: если у вас уже есть база ключей от контроллера Z-5R (Iron Logic), её можно перенести через ключ DS1996L — без ручного перепрограммирования.

    Технические характеристики устройства

    Параметры и возможности

    Параметр Значение
    Напряжение питания 12–15 В
    Ток потребления (12 В, дежурный режим) 20 мА (электромеханический замок) / 0,4 А (электромагнитный)
    Коммутируемый ток на клеммах замка 10 А
    Режим управления замком Подача или снятие напряжения (зависит от исполнения)
    Рабочая температура -35°С … +55°С
    Влажность при +20°С до 96%
    Габариты платы (без корпуса) 45 × 33 × 14 мм
    Ёмкость памяти ключей (24С64/128/256) до 10 752 ключей
    Время поиска ключа (макс.) ~7 / ~15 / ~33 сек
    Время открытия замка 2–60 сек (настраивается)
    Индикация Световая (LED) + звуковая (зуммер)
    Интерфейс вывода данных USART_TX, 9600 бод, формат 8N1

    Что имеем в плюсах: автоопределение типа памяти (Microchip/Atmel), автоматическая идентификация ключей, сигнализация о переполнении памяти.

    Подготовка к первому программированию

    Важный шаг перед началом

    (!) Внимание: перед первым программированием обязательно выполните очистку ЕЕПРОМ (пункт 3 инструкции). Это гарантирует корректную работу контроллера.

    Порядок действий:

    1. ➤ Включите питание — LED мигнёт зелёным и красным, прозвучит короткий сигнал
    2. ➤ Установите перемычку 【JP1】 в положение «запись мастер-ключа»
    3. ➤ Прикоснитесь ключом к ТМ-лузе или поднесите RFID-ключ к считывателю
    4. ➤ Дождитесь двойного сигнала — мастер-ключ записан
    5. ➤ Снимите перемычку — контроллер перейдёт в рабочий режим

    Будем откровенны: ключ DS1996L нельзя использовать как мастер-ключ. Выбирайте другие типы для этой роли.

    Запись мастер-ключа: пошагово

    Настройка главного ключа

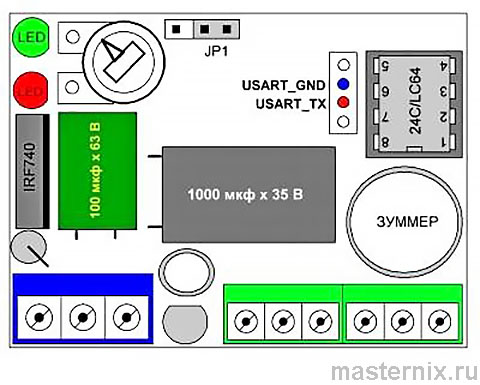

    положение перемычки JP1 для записи мастер-ключа на плате контроллераРис. 2. Установка перемычки 【JP1】 в режим записи мастер-ключа

    Мастер-ключ — это «ключ от ключей». Он нужен для:

    • ✔️ Записи пользовательских ключей
    • ✔️ Разрешения переноса базы через DS1996L
    • ✔️ Переключения режима «Триггер»

    Как записать:

    1. ➤ Включите питание контроллера
    2. ➤ Дождитесь перехода в дежурный режим (красный LED мигает каждые ~3 сек)
    3. ➤ Установите 【JP1】 в положение «запись мастер-ключа» (зелёный LED мигает каждые ~0,5 сек)
    4. ➤ Прикоснитесь контактным ключом к ТМ-лузе или поднесите RFID-ключ
    5. ➤ Двойной сигнал + постоянное зелёное свечение = запись успешна
    6. ➤ Снимите перемычку — контроллер готов к работе

    Логично: один мастер-ключ — полный контроль над системой. Храните его в надёжном месте.

    Добавление пользовательских ключей

    Процедура записи

    После настройки мастер-ключа добавляйте ключи пользователей:

    1. ➤ В дежурном режиме прикоснитесь мастер-ключом к ТМ-лузе
    2. ➤ Длинный сигнал + постоянное зелёное свечение = вход в режим программирования
    3. ➤ LED мигает красным (0,5 сек), зелёный горит постоянно — можно записывать
    4. ➤ Прикоснитесь новым ключом пользователя — запись подтверждается одним сигналом

    Если ключ уже записан — два коротких сигнала + два мигания. Переполнение памяти — три сигнала + тройное мигание красно-зелёным.

    Практика подсказывает: выход из режима программирования происходит автоматически через 15 сек после последней записи. Не торопитесь.

    Очистка памяти ЕЕПРОМ типа 24С

    Полный сброс базы ключей

    Нужно начать с чистого листа? Выполните очистку:

    1. ➤ В дежурном режиме установите 【JP1】 в положение «запись мастер-ключа»
    2. ➤ Нажмите и удерживайте кнопку открытия замка ≥5 сек
    3. ➤ LED загорится красно-зелёным, прозвучит длинный сигнал — старт очистки
    4. ➤ Отпустите кнопку
    5. ➤ Дождитесь трёх повторных сигналов + миганий — процедура завершена
    6. ➤ Снимите перемычку — контроллер в рабочем режиме

    Что имеем: все пользовательские ключи удалены, мастер-ключ нужно записать заново. Просто и надёжно.

    Режим автосбора ключей: быстрое добавление

    Массовая запись без мастер-ключа


    положение перемычки JP1 для режима автосбора ключей пользователейРис. 3. Установка 【JP1】 в режим автосбора ключей

    Удобно для офисов, подъездов, где нужно быстро прописать много ключей:

    1. ➤ В дежурном режиме установите 【JP1】 в положение «Автосбор ключей»
    2. ➤ LED мигает красно-зелёным каждые ~2 сек — режим активен
    3. ➤ Прикоснитесь новым ключом — запись + открытие замка на заданное время
    4. ➤ Повторите для всех ключей

    (!) Примечание: при переполнении памяти прозвучат три сигнала, замок не откроется, но контроллер продолжит работу в режиме автосбора.

    Для выхода из режима просто снимите перемычку 【JP1】.

    Перенос базы из Z-5R через DS1996L

    Копирование ключей без ручного ввода

    Есть база в контроллере Z-5R (Iron Logic)? Перенесите её в R-5Z:

    1. ➤ В дежурном режиме войдите в режим программирования мастер-ключом
    2. ➤ Во время звукового сигнала плотно прижмите ключ DS1996L к ТМ-лузе
    3. ➤ Дождитесь «пулемётной очереди» сигналов — идёт копирование
    4. ➤ LED быстро мигает красно-зелёным: 100 ключей ≈ 5 секунд
    5. ➤ После завершения отожмите DS1996L — контроллер вернётся в рабочий режим

    Важно добавить: касание должно быть чётким, без микродребезга. При ошибках контакта процедура может прерваться — повторите.

    Копирование идёт с начальных ячеек памяти сплошным списком. Если собираете ключи с нескольких контроллеров — сначала переносите из Z-5R, потом дописывайте остальные.

    Настройка времени открытия замка

    Регулировка через подстроечный резистор

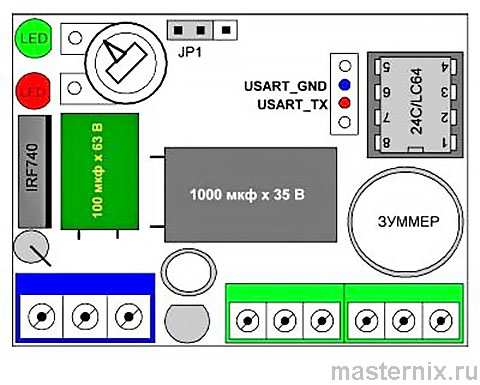

    подстроечный резистор для настройки времени открытия электромагнитного замкаРис. 4. Регулировка времени срабатывания замка

    Время открытия настраивается механически:

    • ☑️ Крайнее левое положение (зелёный LED) ≈ 2 секунды
    • ☑️ Крайнее правое положение (красный LED) ≈ 60 секунд
    • ☑️ Поворот по часовой стрелке увеличивает время

    Зависит от ситуации: для калитки хватит 2–3 сек, для тяжёлой двери — 5–10 сек. Экспериментируйте на месте.

    Режим «Триггер»: охранная функция

    Переключение состояния «Взведено/Снято»

    Активируется для охранных задач:

    1. ➤ При выключенном питании установите 【JP1】 в положение «запись мастер-ключа»
    2. ➤ Включите питание — контроллер перейдёт в режим «Триггер»
    3. ➤ LED горит постоянно: красный = «Взведено», зелёный = «Снято»
    4. ➤ Мастер-ключ переключает состояние при каждом прикосновении

    (!) Примечание: в режиме «Триггер» не работают ключи DC-2000 (CYFRAL), TM2002 (METAKOM). Не создавайте мастер-ключ на их базе, если планируете использовать эту функцию.

    Также отключается вход 【Open\Button】 и вывод кода мастер-ключа на USART_TX.

    Схемы подключения и распиновка клемм

    Назначение контактов

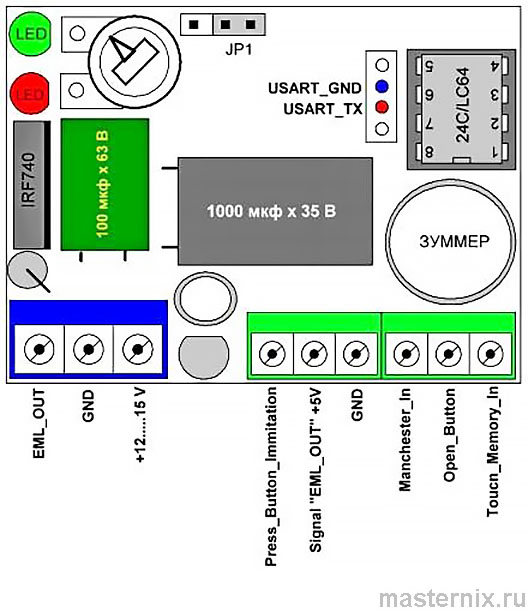

    распиновка клеммной колодки контроллера R-5ZРис. 5. Описание клемм для подключения внешних устройств

    Варианты подключения

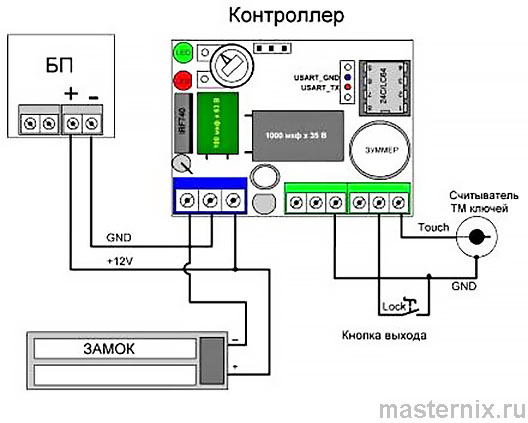

    схема подключения контроллера R-5Z с электромагнитным замком и кнопкой выходаРис. 6. Базовая схема с электромагнитным замком

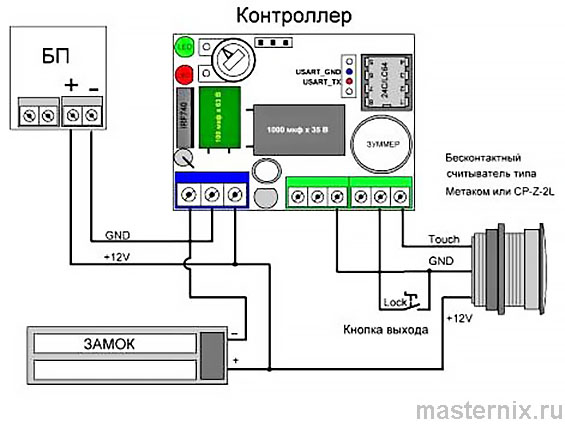

    подключение бесконтактного считывателя типа Метаком или CP-Z-2L к контроллеруРис. 7. Схема с бесконтактным считывателем Метаком / CP-Z-2L

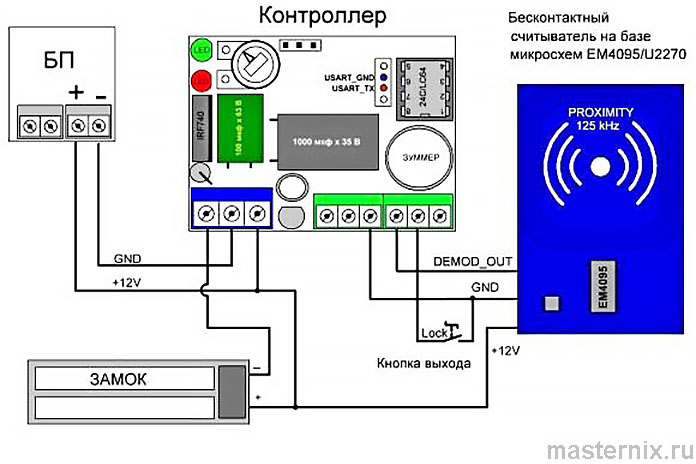

    подключение считывателя на базе микросхем ЕМ4095 или U2270 к контроллеруРис. 8. Схема со считывателем на ЕМ4095 / U2270 / U2271

    Ключевые моменты подключения:

    • ★ Питание 12–15 В подключайте только при выключенном контроллере
    • ★ Замки с током >10 А требуют внешнего реле
    • ★ Кнопка выхода подключается параллельно управляющему выходу
    • ★ Для RFID-считывателей соблюдайте протокол (1-Wire или Manchester RF64)

    Есть над чем подумать: если используете несколько типов ключей, протестируйте совместимость до окончательного монтажа.
