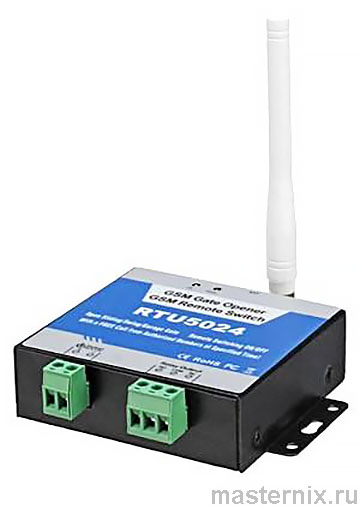

Устройство для удаленного открытия RTU5024 v.2 Руководство пользователя
Данное руководство пользователя предназначено для установки и работы с GSM реле с цифровыми входами RTU5024. Изложенные здесь инструкции носят общий характер, и не применимы к другим изделиям.
Перед монтажными работами рекомендуется проконсультироваться с электриком. Производитель не несет ответственности за убытки или повреждения, включая и те, вызванные надлежащим следованием данной инструкции. Производитель, а также его работники и поставщики не несут никакой ответственности за соответствие сотовой сети связи или SIM-карты стандартам, изложенным в этом руководстве пользователя.
❗👉➨ Внимание! Перед эксплуатацией и установкой устройства RTU5024 необходимо внимательно ознакомиться с данной инструкцией.
1. Введение
RTU5024 — это многофункциональный удаленный контроллер реле, предназначенный для открытия дверей, управления воротами, включения/отключения оборудования, работы с системами парковки. Устройство устанавливают в местах, где требуется удаленное включение/отключение оборудования по бесплатному звонку с мобильного телефона.
Для этого вводят разрешенные номера пользователей, и тогда любой из них может позвонить на замок и открыть ворота или двери, а также включить или выключить оборудование. Сами вызовы бесплатны, поскольку RTU5024 сбрасывает их.
В устройстве также есть функция автоматической смены прав доступа для пользователя по прошествии некоторого времени.
Замок поддерживает наиболее распространенные стандарты сотовой связи (включая протокол обмена данными GPRS). В RTU5024 можно дать права определенным работникам (например, обслуживающему персоналу) на открытие в указанное время кабинетов, участков или станций, что позволяет сэкономить на ключах для замков, а также на ремонте или замене последних в случае утери ключей работником. Устройство позволяет удаленно контролировать открытие или закрытие двери.
1.1. Особенности устройства RTU5024
➠ Поддержка четырех наиболее распространенных стандартов сотовой связи.
➠ Бесплатные звонки: устройство сбрасывает вызов пользователя, а затем выполняет нужные функции.
➠ Множество вариантов применения (ворота, гараж, двери, шторы, оборудование).
➠ Функция АОН для идентификации абонента, при этом остальные вызовы игнорируются.
➠ Удаленное управление из любой точки.
➠ Удаление и добавление пользователей по SMS-команде.
➠ Не нужно передавать ключи различным пользователям.
➠ Ввод до 200 разрешенных номеров с доступом в определенное время.
➠ Один релейный выход (3А/240 В) для подсоединения выключателя оборудования или замка дверей.
➠ Подтверждение действия (отправка ответного сообщения или звонок), выполняемого по SMS-команде.
➠ Открытие или закрытие реле по расписанию.
➠ Множество вариантов применения (ворота, гараж, двери, шторы, оборудование).
Настройка и управление
➠ SMS-команды.
➠ Управление устройством из любой точки мира.
.
1.2. Технические характеристики
Частота сотовой связи: 850/900/1800/1900 МГц
Цифровой выход: Релейный контакт типа НЗ/НО, 3A/240 В
Питание: 9~24 вольта постоянного тока/2A
Энергопотребление: Макс. 12 вольт, 50 мА; среднее — 25 мА
SIM-карта: Поддержка трехвольтовых SIM-карт
Антенна: 50 ? с разъемом SMA
Температура эксплуатации: -20~+60 °C
Влажность: Относительная влажность 90%
Размеры: 02 (ш) * 76 (гл) * 27 (в) мм
Вес нетто: 180 гр.

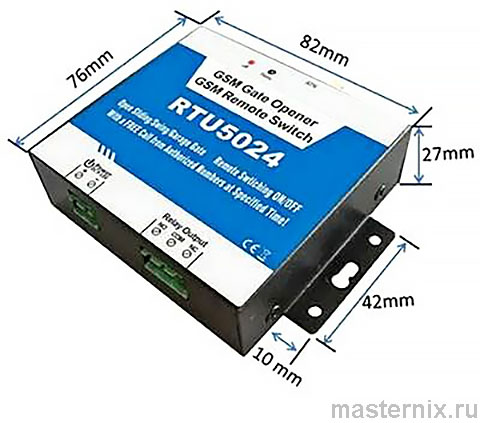

1.3. Размеры
2. Меры предосторожности
 |
Безопасное включениеЗапрещается пользоваться устройством при работе с мобильным оборудованием — это опасно и может привести к сбою. |
 |
ПомехиЛюбое беспроводное оборудование наводит помехи на сигналы устройства и влияет на эффективность его работы. |
 |
Использование на заправкахЗапрещается пользоваться устройством на заправках. Необходимо отключать изделие, если оно находится рядом с легковоспламеняющимися химическими веществами или топливом. |
 |
Отключение во взрывоопасных местахЗапрещается пользоваться изделием в местах с взрывоопасными средами. Необходимо обращать внимание на соответствующие предостерегающие знаки. |
 |
Разумное использованиеНеобходимо устанавливать изделие в подходящих местах, которые указаны в руководстве пользователя. Нужно избегать блокировки сигнала из-за изоляции центрального процессора и модуля. |
 |
Квалифицированное техническое обслуживаниеТехническое обслуживание должен выполнять соответствующий специалист. |

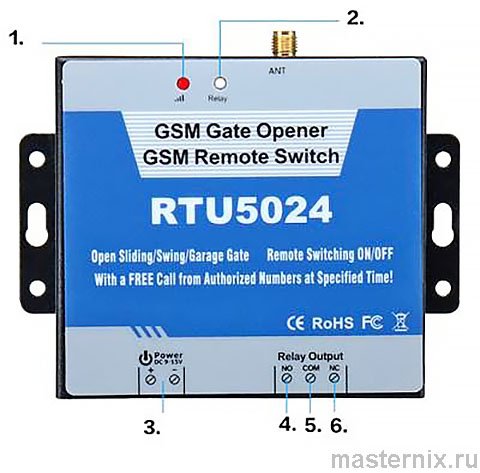

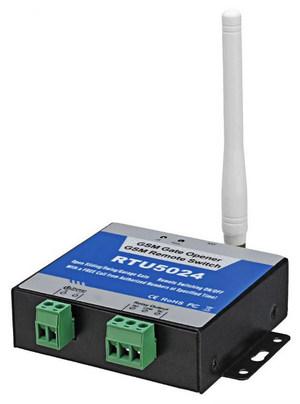

Индикаторы и клеммы
1. Индикатор сигнала
Быстро мигает: регистрация в сотовой сети.
Мигает раз в две секунды: нормальный режим работы.
Значок отсутствует: не определена SIM-карта или незарегистрировано в сотовой сети.
2. Индикатор реле. Горит: реле закрыто (включено). Не горит: реле открыто (выключено).
3. Порт питания
4. Нормально открытый контакт
5. Общий контакт (земля)
6. Нормально закрытый контакт
ANT - SMA разъем для подключения антенны GSM.
Назначение выводов
Relay
Состояние реле, вызов, реле будет работать, этот светодиодный индикатор загорится. При срабатывании датчика индикатор загорается, иначе гаснет.
GSM
Когда вставите SIM-карту в слот и включите питание, будет мигать 10сек красным цветом, затем светодиод изменится на красный цвет (не мигает) в течение 3 минут (в течение первых 3 минут) Вы можете отправить RESET для сброса на RTU5024, перезапустить источник питания и работать должным образом.) После успешной регистрации сети GSM изменит на зеленый цвет. При звонке работе реле изменится на красный цвет
Power
Внешнее питание 12V постоянного тока Индикатор питающего напряжения
01+
Выходное реле 1 +, мощность реле 7A/240VAC; подключите к выключателю электрического замка или устройства.
01-
Выходное реле 1 - мощность реле 7A/240VAC; подключите к выключателю электрического замка или устройства.
02+ (Siren)
Выходное реле 2+
02-(NA)
Выходное реле 2-. При необходимости запуска сирены при срабатывании датчика необходимо подключить этот разъем с разъемом 12 В постоянного тока. Если не использовать сирену, то не нужно подключать ее.
12VDC
Подключение к точке NA при срабатывании датчика запустит сирену на 90 секунд. Кроме того, он может быть подключен к проводному датчику для подачи питания 12 В постоянного тока для датчиков, если это необходимо.
⏚
Общий, подключите к Siren-, еще один провод для двух проводных датчиков.
IN1+
Цифровой вход 1+. подключается к одному проводу первого проводного датчика.
IN2+
Цифровой вход 2+. подключается к одному проводу второго проводного датчика.
+12VDC
Внешний источник питания 12VDC, 1А.
..

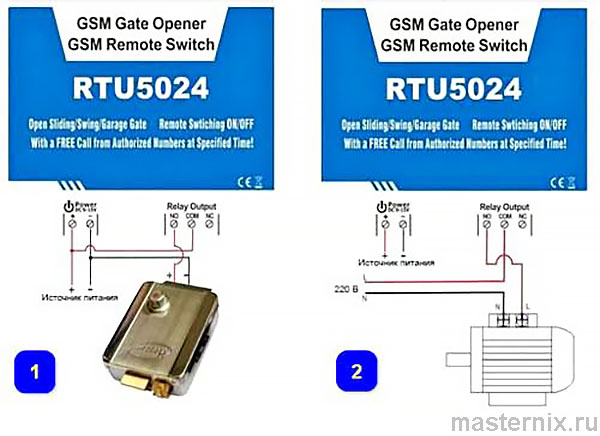

4. Стандартное подключение проводов
1. В качестве устройства автоматического открытия ворот: для питания RTU5024 и электронного замка необходимо использовать один и тот же источник, замок управляется по телефонному звонку.
2. В качестве удаленного выключателя: включение или отключение насоса по телефонному звонку; насос запитывают от электросети a RTU5024 — через отдельный блок литания.
5. Установка и настройки
❗👉➨ Примечания:
1. Пароль по умолчанию — 1234; 2. Поскольку настройку выполняют с помощью SMS-команд, то для повышения безопасности при их отправке используют и пароль. И тогда если даже кто-то узнает номер установленной в системе SIM-карты, то он ничего не сможет сделать без пароля;
3. Внимание: реле изменяет свое состояние при каждом звонке. Т.е. при первом вызове реле замыкается и закрывает замок, при втором — размыкается и открывает его, даже если указано время срабатывания;
4. Команды вводят в ВЕРХНЕМ регистре и без пробелов или иных символов, например: AA;
5. pwd в команде означает пароль;
6. Если RTU5024 используют только для открытия ворот, то необходимо всего лишь изменить пароль и ввести разрешенные номера пользователей.
7. Если не удается позвонить или отправить сообщение на RTU5024, то можно попробывать прибавить «+» к номеру или коду страны.
8. В целях безопасности RTU5024 не отправляет подтверждающее сообщение в ответ на неверную команду. Поэтому нужно проверять перед отправкой правильность команды (добавлен ли код страны перед номером; использовались ли для ввода латинские символы в верхнем регистре);
9. Если вы хотите сбросить RTU5024 до заводских значений по умолчанию, отправьте SMS команду pwd#RESET# Устройство ответит Reset Success! Please Reboot your Device или Когда RTU5024 функционирует нормально, вы всегда можно нажать кнопку RESET рядом с SIM картой в течение нескольких секунд, пока не загорится индикатор RUN.
10. Если SMS команда неправильная, RTU5024 вернет: Command error, please resend command. Поэтому, пожалуйста, проверьте правильность SMS команды, или добавьте код страны перед номером телефона, или проверьте, что для ввода используется АНГЛИЙСКАЯ раскладка клавиатуры и БОЛЬШИЕ ЗАГЛАВНЫЕ БУКВЫ.
11. Ниже дан список основных SMS-команд для работы с устройством
Установка:
На задней стороне устройства необходимо открыть держатель и установить SIM-карты в слот.
Сброс:
Нажать и удерживать кнопку RESET (рядом с держателем SIM-карты), затем включить питание, спустя 6 секунд RTU5024 перезапустится, после отпустить кнопку. Во время данной операции пароль и остальные настройки (кроме введенных номеров пользователей) сбрасываются на первоначальные.
12. Установка разрешенных номеров, с которых будет возможность управлять RTU5024 (обязательный этап):
pwd#Ваш номер телефона#серийный номер#
Для установки разрешенного номера - нужно отправить с вашего телефона на номер RTU5024 СМС сообщение с командой, по образцу выше. Например, если ваш номер 0123456789 — то нужно отправить команду 1234#TEL0123456789#001#.
Серийные номера могут принимать значения от 001 до 200
Установленный разрешенный номер телефона с серийным номером 001 – будет являться главным мастер номером администратора, который сможет производить любые действия с GSM реле.
❗👉➨ Примечания:
1. Разрешенный номер — это тот, кто может управлять RTU5024 по звонку;
2. Серийный номер — положение в списке разрешенных пользователей.
RTU5024 пришлет ответное сообщение:
001:0123456789
002: Empty
003: Empty
004: Empty
005: Empty
13. Смена пароля
pwd#PWDновый пароль#PWDновый пароль#
Для смены пароля по умолчанию - нужно отправить с мастер номера на номер RTU5024 СМС сообщение с командой, по образцу выше. Например, если старый пароль 1234 и вы хотите изменить на новый пароль 6666 — то нужно отправить СМС команду:
1234#PWD6666#PWD6666#
В ответ придёт сообщение:
New Password:xxxx
14. Проверка сохраненного разрешенного номера под определенным серийным номером
Pwd#TELсерийный номер?
Например, команда 1234#TEL002? проверяет, какой номер находится на втором месте списка.
15.0. Удаление разрешенного номера
pwd#TEL#серийный номер#
Например,для удаления второго по счету разрешенного номера нужно отправить команду 1234#TEL#002#
Настройки управления реле
16. Управление по звонку с любого номера
pwd#AA#
Например, если пароль 1234 – отправьте следующее СМС 1234#AA#
17. Управление по звонку только с разрешенных номеров (используется функция АОН;настройка по умолчанию)
pwdAU#
Например, если пароль 1234 – отправьте следующее СМС 1234#AU#
18. Проверка текущих настроек разрешения (разрешено управлять всеми или только разрешенным номерам)
pwd#AC?#
Например, если пароль 1234 – отправьте следующее СМС 1234#AC?#
19. Сколько времени держать реле закрытым после звонка (в секундах)
Pwd#GOTвремя закрытия#
Время закрытия — от 1 до 19; в полусекундах. Это значит, что при установке значении 01 – реле замкнется на 0,5 секунды, а при установке значения 19 – реле замкнется на 9,5 секунд
Например, команда 1234#GOT10# указывает, что реле будет находится в замкнутом состоянии в течение 5секунд после звонка.
Если Вам необходимо, чтобы после звонка реле оставалось постоянно замкнутым – установите время закрытия 00, например 1234#GOT00#
Для проверки текущих настроек времени задержки – отправьте СМС команду 1234#GOT?
20. Включение или отключение СМС подтверждений срабатывания реле (приходят только на 1-й установленный серийный мастер номер)
1234#R# - включение
1234#N# - выключение
Проверить текущее состояние настройки можно командой 1234#M?
21. Управление закрытием/открытием реле по SMS-команде
pwd#ON# Ответное сообщение: Relay ON.
pwd#OFF# Ответное сообщение: Relay OFF
Дополнительные настройки
22. Проверка качества покрытия GSM сети
1234#CSQ?
В ответ прийдет СМС с цифрой от 0 до 31, где 0 – очень плохой уровень GSM сигнала, а 31 – отличный уровень GSM сигнала.
Если уровень сигнала в месте установке GSM реле меньше 12 – рекомендуем сменить СИМ карту на оператора с лучшим покрытием или подключить выносную GSM антенну.
23. Сброс настроек
Нажать и удерживать кнопку RESET (рядом с держателем SIM-карты), затем включить питание, спустя 6 секунд RTU5024 перезапустится, после отпустить кнопку.
Во время данной операции пароль и остальные настройки (кроме введенных номеров пользователей) сбрасывается на первоначальные.
Важная информация
1) Перед установкой и работой с RTU5024 необходимо внимательно ознакомиться с данным руководством пользователя.
2) Нужно устанавливать устройство в скрытом месте.
3) Избегать попадания воды на RTU5024.
4) Обеспечить надежное подключение к основному источнику питания.
Техническое обслуживание
1) В случае неисправности необходимо обратиться к продавцу или производителю.
2) Если RTU5024 работает, но не отправляет сообщения, то следует выключить и через минуту снова включить устройство, и проверить его работу, а также убедиться в правильности настроек и уровне сигнала сотовой сети.
3) Если RTU5024 нормально функционирует с датчиками и извещателями, но не отправляет сообщения, то нужно установить SIM-карту другого оператора связи и проверить с ней.
4) Если проблема не уходит, необходимо связаться с продавцом или производителем
