User manual for the remote control of the Ballu RCH-RTY2-0 split-system

remote control of the Ballu RCH-RTY2-0 split-system

User manual for the remote control of the Ballu RCH-RTY2-0 split-system

Вид оборудования
English Manuals
Руководство / инструкция

Поддерживаемые колонные кондиционеры

Список совместимых моделей Ballu FLOOR STANDING

Пульт дистанционного управления RCH-RTY2-0 разработан специально для полупромышленных сплит-систем колонного типа. Перед использованием убедитесь, что ваша модель входит в перечень поддерживаемых устройств.

Серия FLOOR STANDING (2022):

  • Ballu BFS/in-24HN1 и BFS/out-24HN1
  • Ballu BFS/in-48HN1 и BFS/out-48HN1
  • Ballu BFS/in-60HN1 и BFS/out-60HN1
Модель Производительность Рекомендуемая площадь
BFS-24 24 000 BTU до 70 м²
BFS-48 48 000 BTU до 140 м²
BFS-60 60 000 BTU до 180 м²

Колонный тип монтажа идеален для просторных помещений: торговых залов, конференц-залов, ресторанов. Мощный воздушный поток эффективно распределяется по всему объёму.

Правила безопасного использования

Базовые требования к эксплуатации

Пульт работает по инфракрасному каналу. Простые рекомендации обеспечат стабильную связь с кондиционером.

  • Направляйте ИК-передатчик прямо на приёмник внутреннего блока
  • Максимальная дальность — 8 метров по прямой линии
  • Угол приёма сигнала: ±45° от центральной оси
  • Исключите препятствия между устройствами
  • Размещайте пульт не ближе 1 метра от ТВ и радиоаппаратуры

Чего категорически избегать

Электроника не терпит небрежности. Бережное обращение продлит срок службы пульта.

  • ✖️ Попадание жидкостей на корпус
  • ✖️ Прямые солнечные лучи и перегрев
  • ✖️ Падения, удары, механические повреждения
  • ✖️ Использование острых предметов для нажатия кнопок
  • ✖️ Протирка растворителями и химическими салфетками

Если пульт «завис» — извлеките батарейки, подождите 30 секунд, вставьте обратно. Часто проблема решается без визита в сервис.

Расшифровка кнопок и индикаторов

Общий вид пульта управления

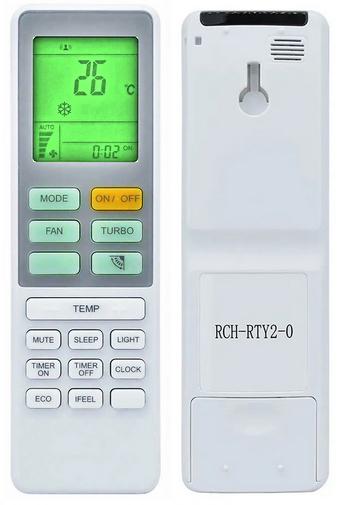

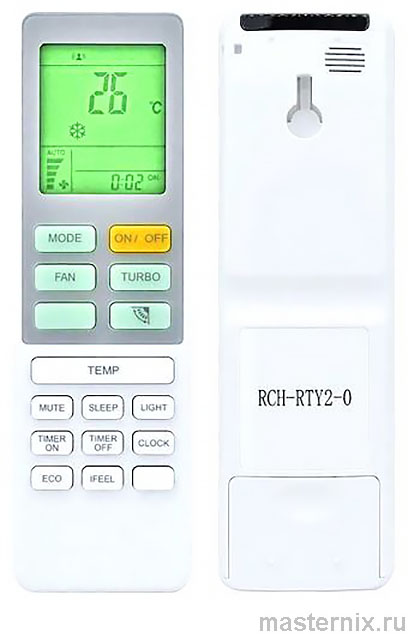

Внешний вид пульта ДУ Ballu RCH-RTY2-0

Пульт не является универсальным и подходит только к определённым моделям. Настройки не требуются — устройство готово к работе сразу после установки батареек.

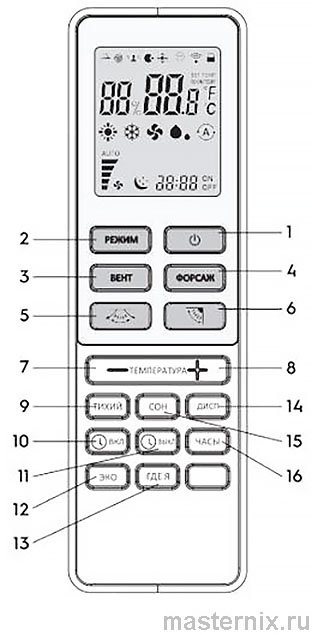

Расположение функциональных кнопок на пульте

Основные элементы управления

  1. 【ON/OFF】 — включение/выключение питания
  2. 【Режим】 — выбор программы работы
  3. 【Вент】 — регулировка скорости вентилятора
  4. 【Форсаж】 — интенсивное охлаждение до 18°C
  5. 【SWING ↕】 — управление вертикальными жалюзи
  6. 【SWING ↔】 — управление горизонтальными жалюзи
  7. 【+】/【-】 — изменение целевой температуры
  8. 【Тихий】 — режим бесшумной работы
  9. 【TIMER ON】/【TIMER OFF】 — настройка таймера
  10. 【Эко】 — экономичный режим
  11. 【Где я】 — контроль температуры рядом с пультом
  12. 【Дисп】 — включение/выключение дисплея
  13. 【Сон】 — ночной режим
  14. 【Часы】 — установка текущего времени

Кнопка 【Режим】

Циклическое переключение пяти программ:

【AUTO】 → 【COOL】 → 【DRY】 → 【HEAT】 → 【FAN】 → 【AUTO】

Индикаторы режимов на дисплее:

  • — охлаждение
  • — осушение
  • — вентиляция
  • — обогрев
  • — автоматический режим

Регулировка температуры 【+】/【-】

Кнопки изменяют заданное значение с шагом 1°. Диапазон: 16–30°C. По умолчанию установлена температура 25°C.

(!) В автоматическом режиме и режиме осушения температура не регулируется вручную.

Скорость вентилятора 【Вент】

Циклическое переключение:

Low → Med → Hi → Auto → Low

Индикация на дисплее:

  • — низкая скорость
  • — средняя скорость
  • — высокая скорость

В авторежиме индикатор мигает.

Управление жалюзи

Две отдельные кнопки для точной настройки направления потока:

  • 【SWING ↕】 — вертикальные жалюзи
  • 【SWING ↔】 — горизонтальные жалюзи

Режимы работы:

  • Естественный поток — индикатор (
  • Качание — индикатор ( мигает
  • Фиксированный режим — индикатор :

(!) Не пытайтесь регулировать жалюзи вручную — это может привести к поломке механизма.

Интенсивный режим 【Форсаж】

Активирует максимальное охлаждение до 18°C. Вентилятор работает на повышенной скорости для быстрого выхода на заданную температуру.

Бесшумный режим 【Тихий】

Снижает уровень шума работы кондиционера. Идеален для ночного использования или работы в тихих помещениях.

Функция 【Где я】

Кондиционер ориентируется на датчик температуры в пульте, а не на внутренний блок. Это полезно, если пульт находится рядом с вами.

Экономичный режим 【Эко】

Оптимизирует работу системы для снижения энергопотребления без существенной потери комфорта.

Индикаторы дисплея

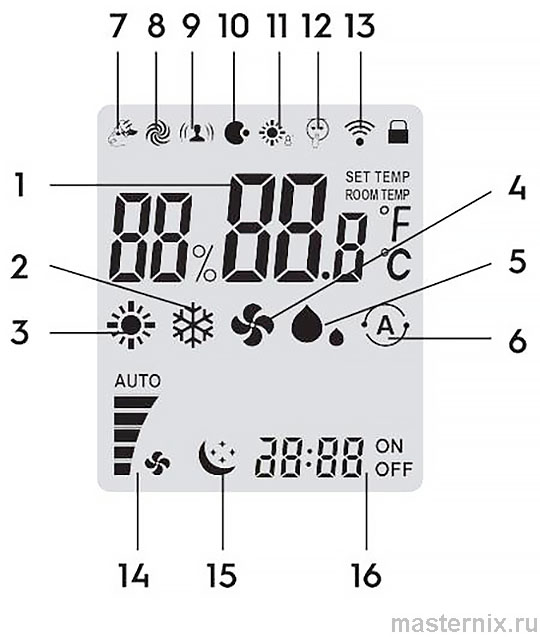

ЖК-дисплей пульта с индикацией режимов

Краткий справочник по индикаторам:

  1. Установка температуры
  2. 【COOL】 — охлаждение
  3. 【HEAT】 — обогрев
  4. 【FAN】 — вентиляция
  5. 【DRY】 — осушение
  6. 【AUTO】 — автоматический режим
  7. 【ECO】 — энергосбережение
  8. 【TURBO】 — интенсивный режим
  9. 【iFEEL】 — функция «Где я»*
  10. 【NANOE】 — ионизация*
  11. Поддержание температуры
  12. 【MUTE】 — тихий режим
  13. Передача сигнала
  14. Скорость вентилятора
  15. 【SLEEP】 — ночной режим
  16. Часы и таймер (ON/OFF)

*Поставляется опционально в зависимости от модели.

Основные режимы работы системы

Автоматический режим 【AUTO】

Кондиционер сам выбирает оптимальную программу в зависимости от температуры в помещении. Целевая температура не отображается и не регулируется вручную.

Охлаждение 【COOL】

Основной режим для жаркой погоды. Система поддерживает заданную температуру с точностью ±1°C.

Порядок настройки:

  1. Нажмите 【ON/OFF】 для включения
  2. Кнопкой 【Режим】 выберите 【COOL】
  3. Кнопками 【+】/【-】 установите температуру (16–30°C)
  4. Кнопкой 【Вент】 выберите скорость потока
  5. При необходимости настройте направление жалюзи

Осушение 【DRY】

Снижает влажность воздуха без существенного изменения температуры. Особенности:

  • Температура не регулируется вручную
  • Скорость вентилятора фиксирована на низкой
  • Направление потока установлено в фиксированный режим

Вентиляция 【FAN】

Работает только вентилятор — без охлаждения или нагрева. Подходит для циркуляции воздуха.

Обогрев 【HEAT】

Тепловой насос работает на нагрев помещения. Эффективен при наружной температуре до -5...-10°C (зависит от модели).

Программирование таймера включения

Настройка отложенного выключения

Запрограммируйте автоматическое отключение во время работы:

  1. При работающем кондиционере нажмите 【TIMER OFF】
  2. Удерживайте кнопку для установки времени (диапазон: 1–24 часа)
  3. Каждое нажатие добавляет 1 час
  4. На дисплее отобразится количество часов до выключения

Настройка отложенного включения

Настройте кондиционер на включение к вашему возвращению:

  1. Нажмите 【TIMER ON】 при выключенном кондиционере
  2. Удерживайте кнопку для установки времени
  3. Подтвердите настройку — цифры покажут часы до включения

После установки таймера убедитесь, что соответствующий индикатор на внутреннем блоке светится.

Ночной режим и энергосбережение

Как работает функция 【Сон】

Режим оптимизирует работу для комфортного сна и экономии электроэнергии:

  • Вентилятор автоматически переключается на минимальную скорость
  • Температура плавно корректируется каждый час
  • Индикатор отображается на дисплее

Логика изменения температуры

При охлаждении:

  1. Через 1 час: температура +1°C
  2. Ещё через час: +1°C (итого +2°C)
  3. Дальнейшее поддержание на этом уровне

При обогреве логика обратная — температура снижается для предотвращения перегрева помещения.

(!) Функция 【Сон】 не работает в автоматическом режиме и режиме вентиляции. При выключении кондиционера режим сбрасывается.

Советы по энергосбережению

Несколько простых привычек помогут снизить потребление электроэнергии:

  • ✔️ Используйте 【Эко】 для повседневной работы
  • ✔️ Применяйте 【Сон】 ночью — экономия до 20%
  • ✔️ Не устанавливайте температуру ниже 22–24°C летом
  • ✔️ Используйте таймер для работы в ваше отсутствие
  • ✔️ Регулярно очищайте фильтры и дренажную систему

Замена элементов питания

Пошаговая инструкция

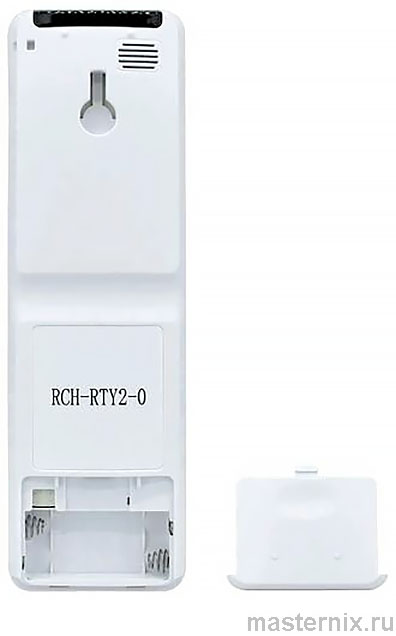

Отсек для батареек на пульте
  1. Нажмите на знак OPEN и сдвиньте крышку в направлении стрелки
  2. Извлеките старые элементы типа AAA (1,5 В)
  3. Вставьте новые щелочные батарейки, соблюдая полярность
  4. Задвиньте крышку до фиксации

Требования к элементам питания

  • Используйте только новые щелочные (alkaline) батарейки типа AAA
  • ✖️ Не применяйте аккумуляторные элементы
  • ✖️ Не смешивайте старые и новые батарейки
  • ✖️ Не используйте элементы разных производителей в одном отсеке

Признаки разряда

Когда пора менять батарейки:

  • Пропадает или тускнеет индикация на дисплее
  • Кондиционер не реагирует на команды
  • Сокращается дальность действия пульта
  • Символы на экране отображаются нечётко

Если не используете пульт дольше месяца — извлеките батарейки для предотвращения протекания электролита.

Диагностика неполадок пульта

Если пульт не реагирует

Возможные причины и решения:

  • Сели батарейки → замените элементы питания
  • Препятствия между устройствами → уберите преграды
  • Превышена дальность → подойдите ближе 8 метров
  • Загрязнён ИК-передатчик → протрите мягкой сухой тканью
  • Прямые солнечные лучи на приёмник → измените положение пульта
  • Электромагнитные помехи → отодвиньте пульт от других приборов

Кондиционер не выполняет команды

Проверьте:

  1. Подачу электропитания на внутренний блок
  2. Правильность выбранного режима
  3. Соответствие заданной температуры условиям запуска
  4. Отсутствие блокировок и ошибок на дисплее

Индикация передачи сигнала

При отправке команды символ мигает в течение 1 секунды. При успешном приёме кондиционер издаёт короткий звуковой сигнал.

Профилактика для стабильной работы

Регулярное обслуживание продлит срок службы оборудования:

  • ✔️ Очищайте воздушные фильтры раз в 2 недели
  • ✔️ Не направляйте поток воздуха непосредственно на людей
  • ✔️ Проверяйте плотность закрытия окон при работе
  • ✔️ Храните пульт в сухом месте, вдали от источников тепла
  • ✔️ Избегайте попадания жидкостей на корпус пульта

Производитель оставляет за собой право вносить изменения в конструкцию без предварительного уведомления. Точные технические характеристики указаны на заводской табличке устройства.

Важно: данное руководство предназначено для пользователей с опытом в области электротехники и электроники. Любая попытка самостоятельного ремонта может привести к травмам и материальному ущербу.
