Ajetrays AJ-446 Инструкция по эксплуатации

Вы держите в руках надёжный инструмент для связи — рацию AjetRays AJ-446. Она компактна, функциональна и готова к работе «из коробки». Но есть нюанс: даже самая продвинутая техника требует правильного обращения. Пара минут на чтение этого руководства сэкономят часы возни с настройкой и, возможно, уберегут устройство от поломки. Храните инструкцию под рукой — пригодится.

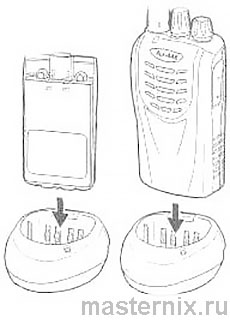

Рис. 1. Процесс зарядки аккумулятора

Меры предосторожности: безопасность прежде всего

Что категорически нельзя игнорировать

Трансивер — электронное устройство, и оно не прощает небрежности. Скажу прямо: соблюдение этих правил — вопрос не только сохранности техники, но и вашей безопасности.

• ⚠️ не вносите изменения в конструкцию и не пытайтесь настраивать устройство самостоятельно;
• ⚠️ выключайте рацию на автозаправочных станциях — искра может стать причиной возгорания;
• ⚠️ не оставляйте устройство под прямыми солнечными лучами или рядом с нагревательными приборами;
• ⚠️ избегайте пыли, влаги и падений: храните рацию в чехле или на мягкой поверхности;
• ⚠️ не работайте с трансивером во взрывоопасной среде (газы, испарения, химические пары);
• ⚠️ при запахе гари — немедленно отключите питание и извлеките батарею, обратитесь в сервис.

Звучит строго? Да. Но практика показывает: большинство поломок происходят именно из-за игнорирования этих пунктов.

Комплектация: что входит в коробку

Проверьте наличие перед утилизацией упаковки

Распакуйте AjetRays AJ-446 и убедитесь, что все компоненты на месте:

• Li-Ion аккумуляторная батарея;
• адаптер 220 В;
• настольное зарядное устройство;
• антенна;
• клипса для крепления на ремень;
• ремешок;
• инструкция пользователя на русском языке.

Если чего-то не хватает или есть повреждения — не выбрасывайте упаковку, сразу обращайтесь к поставщику. Это ускорит замену.

Аккумулятор: зарядка и правила эксплуатации

Как правильно заряжать батарею

Батарея с завода заряжена не полностью. Перед первым использованием зарядите её:

1. Подключите кабель адаптера к зарядному устройству;
2. Установите батарею (или рацию с батареей) в зарядное;
3. Включите адаптер в розетку 220 В;
4. Убедитесь в надёжном контакте — красный светодиод означает зарядку, зелёный — полная зарядка.

Важно: после полной зарядки извлеките батарею. Оставлять её в зарядном при отключении питания не стоит — при восстановлении электросети начнётся повторная зарядка, а это сокращает ресурс Li-Ion элемента.

Меры предосторожности при работе с батареей:

• ✖️ не замыкайте контакты батареи — это может вызвать перегрев и ожоги;
• ✖️ не разбирайте корпус батареи;
• ✖️ заряжайте только при температуре 5–40°С;
• ✖️ не пользуйтесь рацией во время зарядки;
• ✖️ не заряжайте влажную батарею или рацию.

Рис. 2. Установка и снятие батареи

Подготовка к работе: сборка и настройка

Быстрая сборка перед первым включением

Несколько простых шагов — и рация готова к работе:

1. Батарея: совместите выступы с пазами корпуса, нажмите до щелчка. Для снятия — нажмите защёлку вниз и потяните батарею вверх;
2. Антенна: заверните по часовой стрелке до упора, без чрезмерных усилий;
3. Клипса: вставьте в паз на задней части батареи для крепления на ремень;
4. Ремешок: закрепите на корпусе для удобства удержания;
5. Гарнитура: подключите в аудио-гнездо при необходимости.

Рис. 3. Монтаж антенны

Компоненты трансивера: кнопки и индикаторы

Расположение и функции элементов

Знакомство с интерфейсом — залог быстрой работы. Основные компоненты:

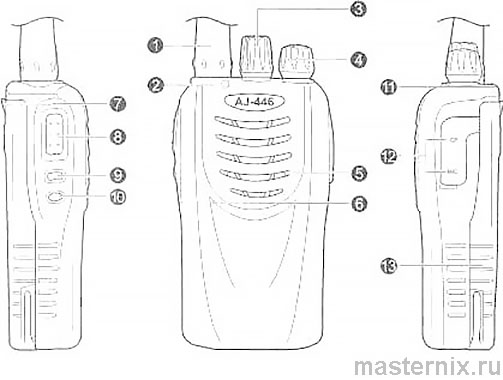

Рис. 4. Схема компонентов рации

Основные операции: включение, каналы, передача

Алгоритм работы «на каждый день»

Всё интуитивно, но пара нюансов есть:

1. Включение: поверните регулятор громкости по часовой стрелке до щелчка — прозвучит сигнал, если функция активна;
2. Громкость: регулируйте тем же регулятором;
3. Выбор канала: поворачивайте селектор каналов (1–16). При приёме сигнала услышите звук из динамика;
4. Передача: нажмите и удерживайте 【РТТ】, говорите в микрофон. Светодиод загорится красным;
5. Приём: отпустите 【РТТ】. Зелёный индикатор — идёт приём, есть звук.

Если канал не запрограммирован — раздастся звуковой сигнал, индикатор мигает красно-оранжевым.

Рис. 5. Управление питанием

Дополнительные функции: мощность, сканирование, тревога

Инструменты для продвинутых сценариев

Устройство предлагает больше, чем базовая связь:

• Переключение мощности: выключите рацию, зажмите 【РТТ】 и включите питание. Красный индикатор — высокая мощность, оранжевый — низкая. Экономьте батарею, используя малую мощность, когда связь уверенная;
• 【Monitor】: нажмите для прослушивания слабого или прерывистого сигнала, не слышного в обычном режиме;
• Голосовые сообщения: рация озвучивает номер канала при включении или переключении (настраивается дилером);
• Таймер ТОТ: ограничивает время непрерывной передачи (программируется), защищает канал от «залипания»;
• Экономия батареи: через 5 секунд бездействия рация переходит в режим пониженного потребления;
• Предупреждение о разряде: красный индикатор и звуковой сигнал — пора заряжать;
• Сканирование: автоматический поиск активных каналов. Активируется на 16 канале или через комбинацию кнопок;
• BCL (блокировка занятого канала): предотвращает передачу, если канал уже занят;
• 【Тревога】: зажмите кнопку на 2 секунды для экстренного сигнала, повторите для отключения;
• VOX: голосовое управление передачей — удобно для работы «без рук», но требует точной настройки чувствительности.

Тоновое шумоподавление: коды 【CTCSS】 и 【DCS】

Как скрыть переговоры от посторонних

Тоновое шумоподавление (【CTCSS】/【DCS】) — это код, который «открывает» шумоподавитель только при совпадении тона. Результат: вы слышите только свою группу, даже если на канале работают другие.

Важно: это не шифрование, а фильтрация. Посторонний может слышать ваши переговоры, но вы не будете слышать чужие, если тона не совпадают.

Коды программируются через компьютер с использованием специального ПО и программатора.

Таблица стандартных тонов 【CTCSS】

Таблица стандартных кодов 【DCS】

Диагностика неисправностей: быстрые решения

Таблица: проблема → решение

Если проблема не решается — обратитесь в авторизованный сервисный центр.

Гарантийные обязательства: что важно знать

Условия и типичные исключения

Срок службы устройства — 6 лет. Гарантийный ремонт бесплатный, но есть важные ограничения.

✖️ Гарантия не распространяется на:

• повреждения от ударов, падений, попадания жидкостей;
• самостоятельные доработки и несанкционированный ремонт;
• выход из строя выходных каскадов из-за работы без антенны или с КСВ >2;
• повреждения от напряжения питания >14,5 В, нарушения полярности, грозовых разрядов;
• износ клавиатуры DTMF (расходный материал);
• неисправности батареи из-за нарушения циклов зарядки или короткого замыкания.

В этих случаях ремонт возможен за счёт владельца, гарантия на остальное оборудование сохраняется. Причину неисправности определяет уполномоченный сервисный центр.

Работайте с удовольствием и уверенностью. И помните: рация — инструмент, который раскрывается в практике. Пара дней использования — и вы будете управлять ею на автомате.
