Привод воздушной заслонки — это устройство, которое обеспечивает перемещение заслонки и регулирует поток воздуха в вентиляционных, климатических и промышленных системах. В зависимости от конструкции он работает по электрическому сигналу, с помощью сжатого воздуха или посредством механического усилия. Такие устройства используются в вентиляции зданий, автомобильных системах отопления и кондиционирования, а также в различном технологическом оборудовании.
Привод воздушной заслонки позволяет автоматически изменять интенсивность воздушного потока, перекрывать воздуховод или перенаправлять воздух в нужную зону. От правильности его работы зависят эффективность вентиляции, точность регулирования температуры и стабильность работы оборудования.
Устройство и принцип работы привода воздушной заслонки

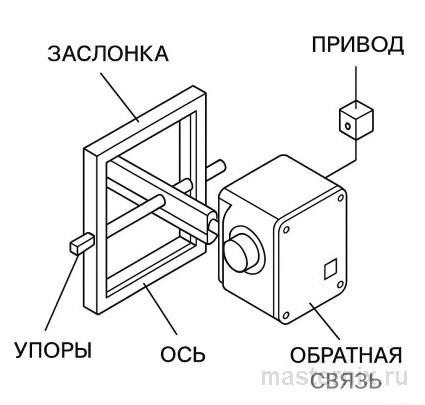

Воздушная заслонка представляет собой одну или несколько поворотных пластин, установленных внутри воздуховода. При изменении их положения меняется проходное сечение канала и, соответственно, количество проходящего воздуха.
В электрическом приводе основными элементами являются корпус, электродвигатель, редуктор и выходной вал. Электродвигатель создаёт усилие, а редуктор передаёт его на вал, обеспечивая необходимый крутящий момент. В зависимости от модели устройство также может оснащаться электронной платой управления, датчиком положения и механизмом возврата в исходное положение.
Принцип работы зависит от типа управления. После получения команды привод перемещает заслонку в заданное положение. В простых системах предусмотрены два состояния: открыто и закрыто. В более сложных установках можно регулировать угол поворота, обеспечивая частичное открытие и точное управление воздушным потоком.
Управление обычно осуществляется контроллером вентиляции, термостатом или системой автоматизации здания. В автомобиле команды поступают от блока климатической установки, который учитывает выбранный режим работы, заданную температуру и другие параметры.
Основные виды приводов воздушных заслонок
Приводы различаются по принципу действия, способу управления и области применения. Выбор конкретного типа зависит от конструкции заслонки, условий эксплуатации и требований к автоматизации.

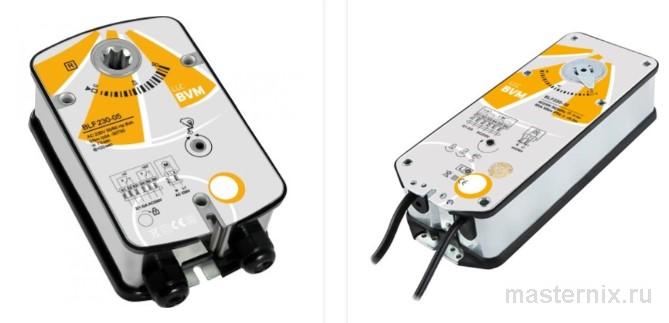

Электрический привод. Оснащается электродвигателем и редуктором, которые обеспечивают перемещение заслонки по команде системы управления. Такие устройства широко применяются в приточно-вытяжной вентиляции, системах кондиционирования и автомобильном климатическом оборудовании. Электрические модели могут быть двухпозиционными или пропорциональными.
Пневматический привод. Использует энергию сжатого воздуха для перемещения мембраны или поршня, соединённого с механизмом заслонки. Подобные устройства востребованы в промышленности и на объектах, где предусмотрена централизованная система подачи сжатого воздуха.
Механический привод. Передаёт усилие от ручки, рычага или троса непосредственно на заслонку. Он отличается простой конструкцией и не требует электрического питания, однако обычно предполагает ручное управление.
Электрические приводы также различаются по характеру управляющего сигнала. Двухпозиционные модели перемещают заслонку между крайними положениями, а пропорциональные позволяют устанавливать её под определённым углом. Если предусмотрена обратная связь, система управления получает данные о фактическом положении заслонки и может корректировать движение.
Где применяются приводы воздушных заслонок
В системах вентиляции зданий приводы регулируют поступление наружного воздуха, управляют распределением потоков между помещениями и участвуют в поддержании заданных параметров микроклимата. Они могут использоваться в приточных и вытяжных установках, вентиляционных камерах и автоматизированных системах управления зданием.
В автомобильных системах отопления и кондиционирования привод отвечает за перемещение заслонок, которые регулируют смешивание тёплого и холодного воздуха, изменяют направление потока или переключают режим рециркуляции. От его работы зависит, насколько точно климатическая установка поддерживает выбранную температуру и направляет воздух к нужным дефлекторам.
В промышленном оборудовании такие устройства применяются для регулирования воздушных потоков в технологических каналах и автоматизации вентиляционных процессов. В зависимости от назначения системы могут использоваться приводы с различным усилием, скоростью перемещения и способом управления.
Признаки неисправности привода воздушной заслонки
Неисправность привода может проявляться по-разному в зависимости от типа оборудования и конструкции механизма. При этом не каждый сбой в работе вентиляции или климатической системы связан непосредственно с приводом: причиной могут быть повреждение заслонки, загрязнение воздуховода или неполадки управления.
К основным признакам неисправности относятся:
- заслонка не открывается или не закрывается полностью;
- воздушный поток остаётся слишком слабым либо распределяется неправильно;
- привод издаёт посторонние звуки, щёлкает или работает рывками;
- положение заслонки не меняется после подачи команды;
- система управления сообщает об ошибке исполнительного механизма;
- в автомобиле не удаётся изменить температуру воздуха или переключить направление его подачи.
В автомобильных климатических системах повторяющиеся щелчки за панелью приборов могут указывать на износ или повреждение пластиковых шестерён редуктора. Однако этот симптом не является однозначным доказательством поломки привода.
В вентиляционных установках причиной нестабильного воздушного потока может быть не только неисправный механизм, но и загрязнённый фильтр, повреждение проводки, неправильная настройка контроллера или заклинивание заслонки.
Диагностика и проверка работоспособности
Диагностику рекомендуется начинать с проверки электропитания, соединений и управляющего сигнала. Если привод не получает необходимую команду или напряжение, замена устройства может оказаться бесполезной.
Следующий этап — проверка механической части. Необходимо убедиться, что заслонка перемещается свободно, без перекоса и чрезмерного сопротивления. Загрязнение, деформация деталей, износ втулок или повреждение тяг способны затруднить движение даже исправного привода.
При наличии соответствующего оборудования проверяют фактическое положение заслонки и реакцию механизма на управляющие команды. В автомобильных системах для этого могут использоваться диагностический сканер и тест исполнительных механизмов. Они помогают определить, поступает ли команда от блока управления и выполняется ли требуемое перемещение.
При проверке электрических цепей важно учитывать характеристики конкретной модели. Напряжение питания, тип управляющего сигнала и схема подключения могут отличаться. Работы с электрическими компонентами следует выполнять с соблюдением требований безопасности и рекомендаций производителя.
Как выбрать и заменить привод воздушной заслонки
При выборе привода необходимо учитывать несколько основных параметров:
- Крутящий момент. Должен соответствовать усилию, необходимому для перемещения заслонки с учётом её размеров и сопротивления воздушного потока.
- Тип управления. Определяет, будет ли устройство работать в двухпозиционном режиме или обеспечивать плавное регулирование.
- Напряжение питания. Для электрических моделей оно должно соответствовать параметрам системы.
- Совместимость креплений и вала. Размеры, форма соединения и способ установки должны подходить к конкретному механизму.
- Скорость перемещения. Влияет на время открытия и закрытия заслонки.
- Условия эксплуатации. Температура, влажность, запылённость и доступность обслуживания определяют требования к конструкции и защите корпуса.
Перед заменой важно установить причину неисправности. Если заслонка заклинила или механизм испытывает чрезмерную нагрузку, новый привод также может быстро выйти из строя.
Установка выполняется с учётом конструкции оборудования и инструкций производителя. После монтажа проверяют направление движения, полный диапазон перемещения и реакцию на управляющие команды. Для некоторых моделей требуется калибровка, во время которой система определяет крайние положения заслонки.
Обслуживание и профилактика неисправностей
Регулярное обслуживание помогает снизить вероятность поломок и продлить срок эксплуатации привода. В первую очередь следует поддерживать чистоту воздуховодов, проверять состояние креплений, тяг и соединительных элементов, а также своевременно устранять причины повышенного сопротивления движению заслонки.
В автоматизированных системах дополнительно контролируют корректность управляющих сигналов и отсутствие ошибок. Если привод начинает работать с задержками, издаёт посторонние звуки или не достигает заданного положения, рекомендуется провести диагностику до возникновения серьёзной неисправности.
Не следует пытаться компенсировать механическое заедание увеличением усилия или многократным принудительным запуском устройства. Такие действия могут привести к повреждению редуктора, вала или самой заслонки.
Привод воздушной заслонки является важным элементом вентиляционных и климатических систем. Он обеспечивает управление воздушным потоком, поддержание заданных параметров и автоматическое переключение режимов работы оборудования.
Для надёжной эксплуатации необходимо правильно подобрать устройство по техническим характеристикам, обеспечить свободное перемещение заслонки и своевременно выявлять неисправности. При диагностике важно проверять не только сам привод, но и механическую часть, электропитание и систему управления.
