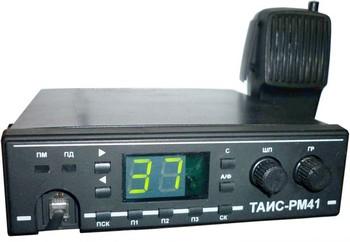

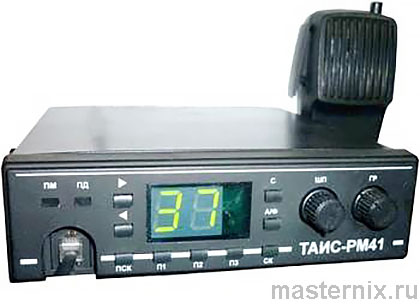

Возимая / базовая радиостанция ТАИС-РМ 41. Инструкция по эксплуатации

Технические характеристики и дальность связи

Параметры приёмопередатчика

Мобильная рация ТАИС-РМ41 работает в диапазоне 26,975–27,855 МГц (гражданский диапазон 27 МГц) и поддерживает 85 каналов с частотной модуляцией F3E (ЧМ). Выходная мощность передатчика составляет 10 Вт — этого достаточно для устойчивой связи на расстоянии 12–25 км в городе и до 50 км на открытой местности. Чувствительность приёмника 0,15 мкВ обеспечивает уверенный приём даже слабых сигналов.

Питание от бортовой сети 13,8 В (допустимый диапазон 10–15 В), ток потребления в режиме передачи — не более 2,5 А, в дежурном режиме — до 200 мА. Габариты 165×170×44 мм и вес 1,2 кг позволяют удобно разместить устройство в салоне автомобиля или на стационарном рабочем месте. Работает без нареканий при соблюдении условий эксплуатации.

Совместимость и функциональные возможности

Рация совместима с моделями «Таис-ВТ31», «Таис-РМ43» и другими устройствами диапазона 27 МГц. Поддерживает европейскую и российскую сетки частот, сканирование по диапазону с остановкой на занятом канале, память на три программируемых канала. В режиме 【Монитор】 шумоподавитель отключается принудительно — полезно для контроля слабых сигналов. Есть тональный вызов и режим мегафона. Практика показывает: такой набор функций покрывает большинство задач автомобильной и стационарной связи.

Органы управления: кнопки, индикаторы, разъёмы

Лицевая панель и элементы индикации

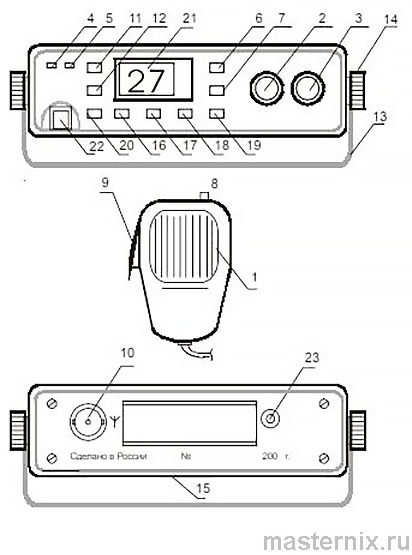

На передней панели расположены: цифровой индикатор номера канала/сетки, светодиодные индикаторы 【ПМ】 (приём) и 【ПД】 (передача), регуляторы громкости с выключателем питания и шумоподавителя. Кнопки 【►】 и 【◄】 переключают каналы и сетки, кнопка 【С】 активирует выбор сетки, 【ТОН】 — тональный вызов.

Клавиши памяти и сканирования

Три программируемые кнопки 【П1】, 【П2】, 【П3】 обеспечивают мгновенный доступ к избранным каналам. Кнопка 【СК】 запускает сканирование по ячейкам памяти, 【ПСК】 — по всей текущей сетке. Кнопка 【А/Ф】 включает канал 9СЕ (канал бедствия) или адресный режим при установленной плате CTCSS/DTMF. Удобно, когда нужно быстро переключиться в критической ситуации.

Разъёмы и подключения

Сбоку и сзади находятся: разъём для антенны (тип SO-239), гнездо для подключения тангенты, разъём для внешнего громкоговорителя (не менее 4 Ом) и интерфейсный порт для внешних устройств. Тангента с микрофоном и кнопкой 【Передача】 входит в комплект — эргономичное решение для водителя.

Комплектация и подготовка к установке

Что входит в коробку

• Радиостанция ТАИС-РМ41 — 1 шт.
• Тангента с микрофоном и кнопкой вызова — 1 шт.
• Провод питания с разъёмом — 1 шт.
• Металлическая крепежная скоба — 1 шт.
• Винты с резиновыми шайбами для крепления — 2 шт.
• Скоба для фиксации тангенты — 1 шт.
• Паспорт изделия с гарантийным талоном — 1 экз.

Всё необходимое для монтажа и старта работы. Заметьте: антенна в комплект не входит — её нужно приобрести отдельно, обязательно настроенную на диапазон 27 МГц.

Подключение питания и антенны: критически важные правила

Правильное подключение к бортовой сети

Подключите провода питания к автомобильной сети 12–14 В или стабилизированному источнику с током нагрузки не менее 2,5 А. Красный провод (или с красной меткой) — к «плюсу», чёрный — к «минусу». Важно: подключайте разъём только при выключенной рации — это защитит электронику от бросков напряжения.

Если честно, «переполюсовка» (ошибочное подключение плюса и минуса) — одна из частых причин выхода устройства из строя. Проверьте полярность дважды перед подачей питания.

Требования к антенне и КСВ

Используйте только антенны, настроенные на диапазон 27 МГц: «Таис-МА27» на магнитном основании или «Таис-КА27» на кронштейне. Категорически запрещено: применять антенны от автомобильных магнитол, включать передачу без антенны или с КСВ более 3 — это может вывести передатчик из строя без права на гарантийный ремонт.

Что имеем в итоге? Правильно подобранная антенна — залог максимальной дальности связи. Экономия на этом элементе сводит на нет преимущества самой рации.

Выбор канала и сетки частот: 85 каналов в двух диапазонах

Переключение между сетками С и D

Нажмите кнопку 【С】 — на индикаторе на 3 секунды появится обозначение текущей сетки (СЕ или DЕ). Кнопками 【►】 и 【◄】 выберите нужную. Для возврата к выбору каналов снова нажмите 【С】. Быстро и интуитивно.

Рация поддерживает 40-канальный режим (только сетка С) и 85-канальный (сетки С и D). Режим выбирается при включении: удерживайте 【С】 для 40 каналов или 【П1】 для 85. При последующих включениях настройки сохраняются — не нужно настраивать заново.

Установка рабочего канала

Кнопками 【►】 и 【◄】 установите номер канала — значение отобразится на индикаторе. Для связи все участники должны работать на одном канале в одной сетке. Просто? Да, но именно эта простота экономит время в дороге.

Ячейки памяти П1-П3: быстрый доступ к избранным каналам

Запись канала в память

Установите нужную сетку и номер канала. Нажмите и удерживайте кнопку 【П1】 (или 【П2】, 【П3】) до двойного звукового сигнала — канал сохранён. Аналогично запишите другие избранные частоты в оставшиеся ячейки.

Заводские настройки: 【П1】 — 9СЕ (канал бедствия), 【П2】 — 19СЕ, 【П3】 — 27СЕ. При необходимости их можно перезаписать. Логично?

Режим разноса частот для работы с ретранслятором

Для связи через ретранслятор приём и передача могут идти на разных каналах. Запишите канал приёма обычным способом (п. 9 инструкции). Для канала передачи: установите нужную частоту, нажмите и удерживайте клавишу 【Передача】, затем нажмите и удерживайте кнопку памяти 【П1】–【П3】 до двойного сигнала.

При вызове из памяти индикатор покажет канал приёма, а при нажатии 【Передача】 — автоматически переключится на канал передачи. Есть нюансы, но для работы с ретрансляторами это незаменимая функция.

Сканирование эфира: поиск активных собеседников

Два режима сканирования

Кнопка 【СК】 запускает сканирование по сохранённым в памяти каналам. Кнопка 【ПСК】 — по всей текущей сетке частот. При обнаружении сигнала сканирование приостанавливается на 3 секунды, затем продолжается.

Для выхода из режима сканирования нажмите любую кнопку на панели или клавишу 【Передача】 на тангенте. Удобно, когда нужно быстро найти свободный канал или активного корреспондента.

Тональный вызов, монитор и режим мегафона

Тональный вызов для привлечения внимания

На тангенте есть кнопка 【ТОН】. Нажмите её одновременно с 【Передача】 — в эфир пойдёт вызывной тональный сигнал, а на индикаторе отобразится рабочая сетка. После отпускания кнопки вернётся номер канала. Эффективный способ выделить своё сообщение в загруженном эфире.

Режим 【Монитор】 для приёма слабых сигналов

В режиме приёма кнопка 【ТОН】 на тангенте выполняет функцию 【Монитор】: шумоподавитель открывается независимо от положения регулятора, на индикаторе появляется обозначение сетки. Полезно для контроля дальних или слабых станций. Впрочем, не забывайте возвращать регулятор шумоподавителя в рабочее положение после проверки.

Адресные системы шумоподавления CTCSS и DTMF

CTCSS: защита от посторонних разговоров (модели РМ41А)

В модификациях с индексом «А» возможна установка платы CTCSS. Система модулирует несущую низкочастотным тональным сигналом (не слышимым ухом). Рация-корреспондент с аналогичной настройкой откроет шумоподавитель только при совпадении «адреса». 16 доступных кодов позволяют организовать закрытые группы связи.

Это серьёзный аргумент для служб, которым важно исключить прослушивание посторонними. Особенно эффективно в сочетании с телефонным интерфейсом.

DTMF: персональный цифровой вызов (модели РМ41Д)

Модели с индексом «Д» поддерживают плату DTMF. Шумоподавитель открывается только при получении цифрового кода в стандарте Dual-Tone-Multi-Frequency. Доступно 100 адресов персонального и 10 группового вызова. Набор кода осуществляется с DTMF-тангенты.

Идеально для крупных диспетчерских систем с десятками абонентов. Зависит от задачи: для личного использования достаточно базовой версии, для организации — стоит рассмотреть адресные модификации.

Совместимое оборудование: антенны, блоки питания, интерфейсы

Рекомендуемые аксессуары ТАИС

• Блоки питания: «Таис-ИП3» (PS-3), «Таис-ИП15» (PS-15) — для стационарной установки.
• Антенны: «Таис-МА27» (магнитное основание), «Таис-КА27» (крепление на водосток).
• «Таис-КМ2» — индикатор КСВ и мощности для точной настройки антенны.
• «Таис-ТИ1» — телефонный интерфейс для подключения к учрежденческим АТС.
• Совместимые рации: «Таис-РМ43» (мобильные), «Таис-ВТ31» (портативные).

Использование оригинальных аксессуаров гарантирует стабильную работу и сохранение гарантии. По факту: экономия на совместимом оборудовании часто оборачивается дополнительными расходами на ремонт.

Гарантийные обязательства и сервисное обслуживание

Условия гарантии и исключения

Гарантийный срок — 18 месяцев с даты продажи (при наличии штампа магазина) или с даты выпуска. В течение этого периода бесплатный ремонт при заводском браке. Гарантия не распространяется на: нарушение пломб, механические повреждения, неправильную эксплуатацию, повреждение выходных каскадов из-за работы без антенны или с высоким КСВ, «переполюсовку» питания, попадание воды или агрессивных сред.

Справедливости ради: большинство гарантийных случаев связаны именно с нарушением базовых правил подключения. Внимательно изучите раздел «Подключение» перед первым включением.

Сервисный центр и контакты

Гарантийное и постгарантийное обслуживание осуществляет ООО «ТАИС» (Телекоммуникации Автоматика Информационные Системы): 107076, Москва, Колодезный пер., дом 2А (МЭЗ № 1). Телефоны: (095) 268-15-40, 268-67-66.

Изделие сертифицировано Министерством связи РФ (сертификат № ОС/1-РС-1240). При соблюдении инструкции рация прослужит долгие годы — проверено практикой.
