ALINCO DR-130 Инструкция пользователя

Содержание

1. Введение
2. Новые возможности
3. Принадлежности
4. Установка трансивера
5. Технические характеристики
6. Органы управления и функции
7. Прием
8. Передача
9. Программируемые функции
9-1. Режимы приема и передачи
9-2. Выбор тона CTCSS
9-3. Сканирование
9-4. Приоритет
9-5. Блокировка кнопок
9-6. Разнос частот
9-7. Программирование каналов памяти
9-8. Шаг сетки частот
9-9. Мощность передатчика
9-10. Тональный импульс
10. Остальные функции
10-1. Таймер ограничения времени передачи (ТОТ)
10-2. Реверс частот (REV)
10-3. Мониторинг
10-4. Звуковой сигнал
10-5. Сброс в заводские установки

1. Введение

Благодарим Вас, что приобрели трансивер ALINCO DR-130 VHF LOW FM. Радиостанции и другая продукция фирмы ALINCO заслужено считаются одними из лучших в мире. Ваш приемо-передатчик - DR-130 произведен по самой передовой технологии, тщательно испытан и проверен на заводе. Трансивер будет соответствовать вашим потребностям долгие годы.

2. Новые возможности

DR-130 - сочетает в себе самые передовые достижения науки и техники. Наша философия в компании АЛИНКО направлена на разработку новых возможностей для удобства пользователя и включает в себя следующее:
➠ Инкодер системы CTCSS на 50 тонов входит в стандартную комплектацию. Для обеспечения селективного приема отдельно может быть приобретен декодер (плата тонального шумоподавления EJ-20U).
➠ Передача тонального сигнала 1750 Гц.
➠ Возможность расширения памяти до 100 каналов (при дополнительно установленной плате расширения памяти EJ-19U).
➠ Программируемое сканирование каналов, с пропуском незадействованных каналов, В режиме сканирования незаполненные ячейки памяти исключаются из цикла сканирования. Это значительно повышает скорость сканирования, особенно при установленной плате расширения памяти.
➠ Таймер ограничений времени передачи может быть установлен в соответствии с требованиями пользователя

.

3. Принадлежности

Стандартные принадлежности

• Ручной микрофон (Конденсаторного типа)
➠ Кронштейн для крепления в автомобиле.
➠ Крепежный комплект (4 черных винта, 4 винта, 1 ключ, 4 комплекта шайб и гаек, 2 предохранителя)
➠ Шнур питания.
➠ Заглушки на кнопки (для закрытия кнопок ТОТ, VFO/.M, CALL)

Дополнительные принадлежности:

• EJ-19U Плата расширения памяти (100 каналов)
➠ EJ-20U Декодер тонов CTCSS

4. Установка трансивера

Установка автомобильной антенны:

Для установки антенны требуется коаксиальный кабель с волновым сопротивлением 50 Ом. Автомобильная антенна требует надлежащего крепления для нормальной работы. Внимательно прочитайте инструкцию изготовителя антенны по установке. После установки антенны убедитесь в надежности кабельных соединений и что коэффициент стоячей волны (КСВ) не превышает допустимых пределов. Большой КСВ или плохое соединение, могут привести к серьезной неисправности трансивера.
ВНИМАНИЕ: Мощные источники высокочастотных излучений вблизи трансивера могут привести к его неисправности. Убедитесь в отсутствии таковых перед включением.

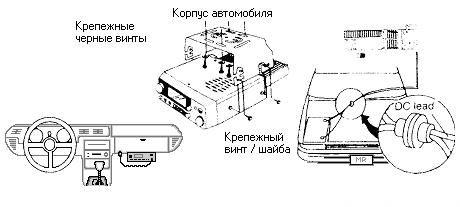

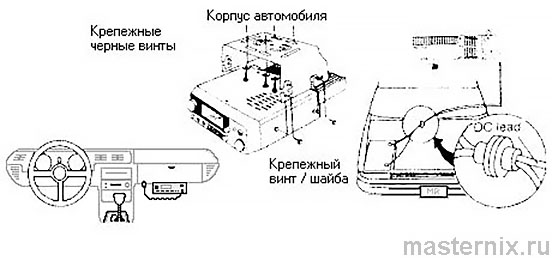

Установка в автомобиль

1. Расположение:

приемо-передатчик может быть установлен в любом месте вашего автомобиля, где органы управления и микрофон будут легко доступны, и приемо-передатчик не будет мешать управлению автомобилем.

2. Подключение питания:

трансивер может работать от любого регулируемого источника питания напряжением 12 или 13,8 В с заземленным минусом. Кабель питания следует подключать напрямую к аккумуляторной батарее, для уменьшения помех от систем зажигая.

Корпус автомобиля

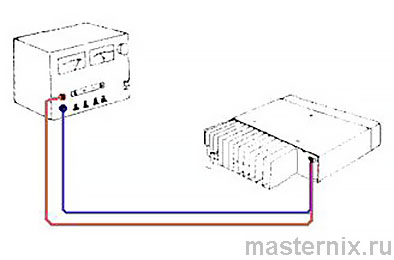

Установка на базовой станции:

Используйте блок питания, обеспечивающий напряжение 13,6. В при длительном потреблении тока 15 А Подключите красный провод кабеля питания к положительному выводу блока питания, а черный - к отрицательному.

5. Технические характеристики

Общие параметры:

Диапазон частот 37.000-48.000 МГц
Шаг сетки частот 5,10,12.5,15,20,25 кГц
Импеданс антенны 50 Ом, несимметричная
Напряжение питания 13,8 В ±10% постоянного тока
Потребляемый ток
- Прием: меньше 800 мА при закрытом Шумоподавителе
- Передача приблизительно 6 А при высокой мощности
Размеры 140 х 40 х 154 мм
Вес 860 грамм

Передатчик

Выходная мощность Высокая: 15 Вт, Низкая: 1 Вт
Тип излучения F3E (ЧМ)
Система модуляции Частотная модуляция с переменным реактивным сопротивлением Максимальная девиация частоты ±5 кГц
Внеполосное излучение Лучше -60 дБ относительно несущей
Микрофон Эректретный конденсаторный
Режим работы Симплексный/полудуплексный
Разнос частот От 0 до 15.995 МГц

Приемник

Схема приемника - Супергетеродин с двойным преобразованием частоты
Промежуточные частоты - Первая: 10.7 МГц, Вторая: 455 кГц
Чувствительность -16 дБмк при соотношении сигнал/шум 12дБ (SINAD)
Избирательность ±6 кГц по уровню -6 дБ, ±15 кГц по уровню -60 дБ
Выходная мощность УНЧ Не меньше 2.5 Вт при 10% искажений
Сопротивление динамика 8 Ом
Емкость памяти 100 каналов

Функции

Реверс частот REV
Таймер ограничения времени ТОТ передачи
Приоритет PRI
Смещение частоты передачи SHIFT
Шаг сетки частот CH.SP
Сканирование UP/DOWN (на микрофоне)
Не прослушиваемые тона CTCSS инкодер (декодер поставляется отдельно)
Переключение мощности H/L
Переключение по МГц MHz
Вторичные функции F
Переключение частота / память VFO/M
Вызывной канал CALL
Блокировка кнопок LOCK

..

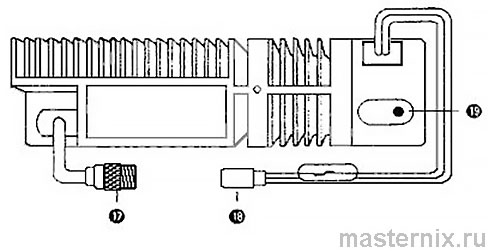

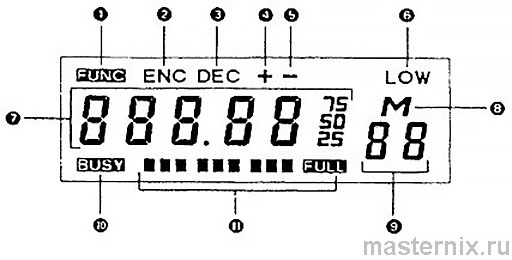

6. Органы управления и функции

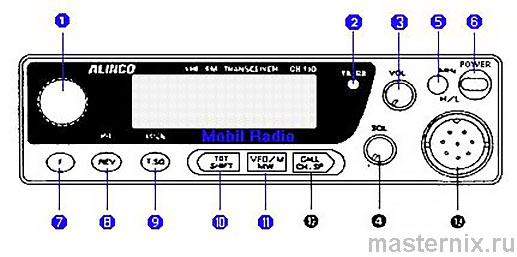

Передняя панель

1. Основная ручка настройки.

Основная ручка настройки может вращаться в обоих направлениях для установки частоты приема / передачи, номера канала, смещения частоты передачи и не прослушиваемых тонов.

2. Индикатор приема/передачи.

Во время приема индикатор светится зеленым цветом, а во время передачи - красным.

3. Регулятор громкости.

Поворачивайте регулятор по часовой стрелке для увеличения громкости, и против часовой - для уменьшения.

4. Регулятор шумоподавителя.

Регулятор используется для устранения шума при отсутствии принимаемого сигнала. Регулятор поворачивают по часовой стрелке до срабатывания порога шумоподавления.

5. Кнопка МГц/H-L

Кнопка используется для переключения частот с шагом 1 МГц, Через кнопку вторичных функций переключает выходную мощность Высокая/Низкая.

6. Выключатель питания.

Нажмите для включения питания трансивера, повторно - для выключения.

7. Кнопка F/MONI

Нажатие на эту кнопку активирует вторичные функции остальных кнопок (описаны курсивом в этом руководстве). Удерживание кнопки в нажатом состоянии более 0.5 секунды открывает шумоподавитель для прослушив"
