Motorola TLKR T60 Инструкция по эксплуатации на русском языке

Комплектация: что в коробке и как проверить

Проверка содержимого перед первым включением

Вы распаковали комплект Моторола TLKR T60/T61 — отлично. Не торопитесь убирать коробку. Сначала убедитесь, что всё на месте. Практика показывает: зарядная станция или опорные кронштейны часто «теряются» именно на этом этапе.

В стандартный комплект поставки входят:

• ★ 2 радиомодуля TLKR T60/T61
• ★ 2 поясные застёжки для крепления
• ★ 1 зарядная станция с сетевым адаптером
• ★ 2 опорных кронштейна для зарядки батарей отдельно
• ★ 2 комплекта перезаряжаемых Ni-MH батарей
• ★ Инструкция по эксплуатации

Всё, что нужно для старта вдвоём. Ничего лишнего, зато продумано до мелочей. Удобно, правда?

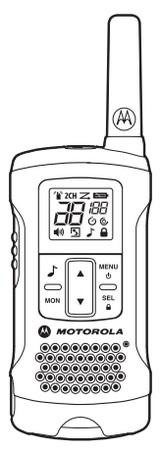

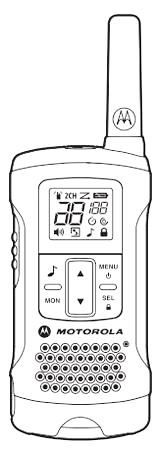

Компактный корпус, эргономичные кнопки, информативный экран — устройство выглядит надёжно. И это не просто первое впечатление.

Частоты и характеристики: диапазон, каналы, субкоды

PMR-диапазон и сетка каналов

Рации работают в лицензионно-свободном PMR-диапазоне 446 МГц. Восемь каналов — достаточно для большинства задач: от похода до стройплощадки.

Важный нюанс: для связи оба модуля должны быть на одном канале и с одинаковым субкодом. Логично?

Ключевые возможности устройства

• ✔️ 121 субкод (38 CTCSS + 83 DCS) для фильтрации чужих разговоров
• ✔️ Дальность до 8 км* в идеальных условиях
• ✔️ VOX — передача голосом без нажатия кнопки
• ✔️ ЖК-дисплей с подсветкой и индикацией заряда
• ✔️ Разъём для гарнитуры, таймер, монитор помещения
• ✔️ Поиск по одному или двум каналам одновременно

*Диапазон зависит от рельефа, застройки, погоды. В городе — меньше, на открытой местности — больше. Бывает и так.

Управление: кнопки, дисплей, навигация по меню

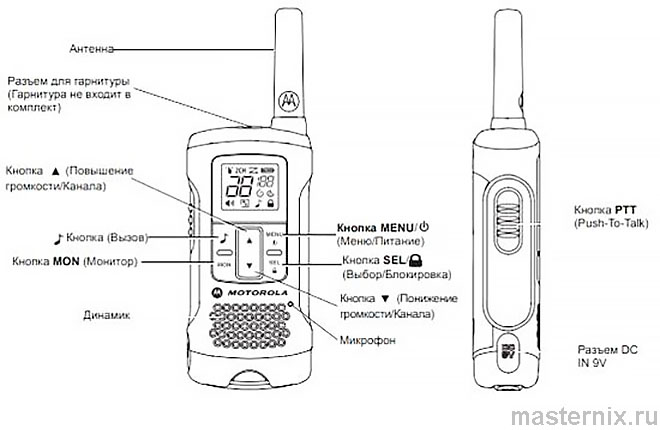

Расположение элементов и их назначение

Знакомо, когда в инструкции сложно найти нужную кнопку? Давайте разберёмся с корпусом сразу. Перед вами интуитивная рация, где основные функции доступны без глубокого погружения в меню.

Кнопка 【PTT】 — для передачи, 【MENU】 и 【SEL】 — для навигации, стрелки — для регулировки. Всё под пальцами.

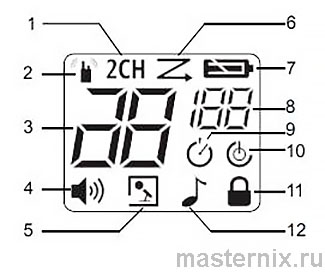

Индикаторы ЖК-экрана: расшифровка

Дисплей показывает всё важное. Разберём значки:

1. Индикатор поиска по двум каналам
2. Передача/приём сигнала
3. Номер текущего канала
4. Уровень громкости
5. VOX / Монитор помещения активен
6. Режим поиска каналов
7. Заряд батареи
8. Активный субкод
9. Таймер запущен
10. Автовыключение (APO)
11. Блокировка клавиатуры
12. Сигнал вызова

Запоминать всё сразу не обязательно. Главное — понимать, где смотреть, когда что-то идёт не так. Имеет смысл, правда?

Установка и зарядка аккумуляторов: пошаговая инструкция

Правильная установка батарей

1. Убедитесь, что радиомодуль выключен.
2. Нажмите на нижнюю часть крышки отсека батареи, чтобы открыть.
3. Вставьте комплект Ni-MH батарей, соблюдая полярность.
4. Закройте крышку до щелчка.

Просто, но с первого раза лучше потренироваться. Что логично.

Индикация заряда

Мигающий индикатор — сигнал действовать. Не откладывайте зарядку: внезапное отключение в важный момент никому не нужно.

Зарядка через станцию

1. Выключите радиомодуль.
2. Подключите сетевой адаптер к разъему 【DC IN 9V】 на зарядной станции.
3. Установите станцию на устойчивую поверхность.
4. Поместите рацию в станцию клавиатурой вперёд.
5. ЖК-индикатор загорится — процесс пошёл.

Примечание: первая зарядка — 16 часов для выхода на полную ёмкость. Проверено.

Зарядка батарей отдельно

1. Извлеките батареи из рации.
2. Вставьте опорный кронштейн в зарядную станцию.
3. Установите батареи, совместив контакты.
4. Дождитесь индикации завершения.

Удобно, когда нужно зарядить запасной комплект, не занимая рацию.

Сохранение ёмкости при хранении

• ☑️ Заряжайте неиспользуемые аккумуляторы минимум раз в 3 месяца
• ☑️ При долгосрочном хранении извлекайте батареи из рации
• ☑️ Храните при температуре -20°С…+35°С, в сухом месте
• ☑️ Избегайте влаги и коррозионных сред

Эти правила кажутся очевидными, но именно их нарушение — причина 7 из 10 преждевременных отказов. Справедливости ради.

Включение, громкость и звуковые настройки

Включение и выключение

Нажмите и удерживайте кнопку 【MENU】 для включения. Для выключения — повторите действие. Просто, но надёжно.

Регулировка громкости

Кнопки 【▲】 и 【▼】 меняют уровень звука. Настраивайте под условия: в шуме — громче, в тишине — тише. Зависит от ситуации.

Звуки кнопок: включить или выключить

Рация издаёт короткий сигнал при нажатии кнопок (кроме 【PTT】 и 【♫】). Чтобы отключить звуки: нажмите и удерживайте 【♫】 во время включения устройства.

Тихий режим удобен в театре, на совещании или ночью. Но не забывайте включать обратно — иначе пропустите важные оповещения.

Навигация по меню

Два типа меню: выбора и режимов.

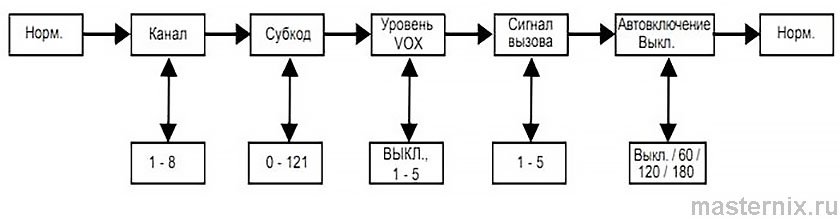

• 【SEL】 — вход в меню выбора (канал, субкод, VOX)

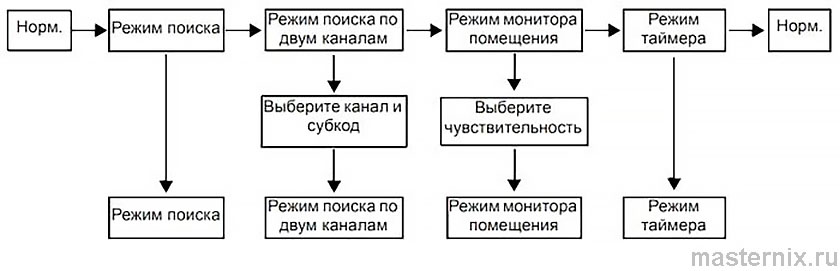

• 【MENU】 — вход в меню режимов (поиск, таймер, монитор)
• Дополнительные нажатия — перемещение по пунктам
• Выход: удержать 【MENU】, нажать 【PTT】/【MON】/【♫】 или подождать 10 секунд

Интуитивно, но с первого раза лучше потренироваться в спокойной обстановке.

Разговор по рации: как передать и принять вызов

Передача сообщения

1. Держите рацию на расстоянии 5–8 см ото рта
2. Нажмите и удерживайте 【PTT】, говорите чётко
3. На экране появится значок передачи
4. Отпустите 【PTT】 для перехода в режим приёма

Важно: если передача длится более 60 секунд, рация издаст сигнал «таймаут» и прекратит передачу. Это защита от «забивания» эфира.

Приём вызова

При входящем вызове на экране появится значок приёма. Чтобы ответить — повторите процедуру передачи. Просто, но эффективно.

Примечание: для связи оба модуля должны быть на одном канале и с одинаковым субкодом. Не забывайте проверять настройки.

Выбор канала и субкода: настройка приватности связи

Как сменить канал

1. Нажмите 【SEL】 для входа в меню выбора.
2. Продолжайте нажимать, пока не замигает индикатор канала.
3. Кнопками 【▲】/【▼】 выберите нужный канал.
4. Выйдите из меню.

Настройка субкода

1. Войдите в меню выбора через 【SEL】.
2. Добейтесь мигания индикатора субкода.
3. Выберите нужный код кнопками 【▲】/【▼】 (38 CTCSS + 83 DCS).
4. Подтвердите и выйдите.

Субкод не шифрует разговор, но фильтрует чужие сигналы. Вы слышите только свою группу. Удобно в многолюдных местах.

VOX и сигналы вызова: работа без рук и оповещение

Настройка голосовой активации

VOX включает передачу автоматически, когда вы говорите в микрофон. Удобно при работе с гарнитурой или когда руки заняты.

Для настройки:

1. Войдите в меню выбора, добейтесь мигания значка VOX
2. Кнопками 【▲】/【▼】 выберите уровень чувствительности (1–5)
3. Уровень 1 — для тишины, уровень 5 — для шума
4. Выйдите из меню

Совет: протестируйте настройку, говоря в микрофон. Если мигает значок передачи — голос распознан. Всё прозрачно.

Сигналы вызова

5 выбираемых мелодий для оповещения собеседника.

Для выбора: меню выбора → значок вызова → 【▲】/【▼】 → выход.
Для отправки: нажмите 【♫】 — сигнал передастся автоматически.
Для отмены: нажмите 【PTT】.

Полезно, когда нужно привлечь внимание без слов. Например, в шуме или на расстоянии.

Поиск каналов, монитор помещения, таймер

Поиск активных каналов

Рация сканирует эфир, останавливаясь на занятых каналах (~2 секунды). Чтобы передать — нажмите 【PTT】. При тишине — поиск продолжится.

Включение: 【MENU】 → значок поиска → 【SEL】 → старт.
Выключение: 【MENU】/【♫】/【PTT】.

Поиск по двум каналам

Мониторинг текущего + одного дополнительного канала одновременно.

Настройка: 【MENU】 → значок двух каналов → выбор канала/субкода через 【▲】/【▼】 и 【SEL】 → старт.
Важно: нельзя выбрать тот же канал/субкод, что и текущий.

Монитор помещения

Рация передаёт звуки из помещения, где она находится, без нажатия 【PTT】. Прослушивающая рация не может передавать в этом режиме.

Настройка чувствительности: 1 (тихо) → 5 (шумно).
Включение: 【MENU】 → значок монитора → выбор уровня → 【SEL】.
Ограничение: при непрерывном звуке >60 сек прослушивание прерывается на 5 сек.

Таймер до 39:59

Полезен для контроля времени переговоров, дежурств, задач.

Использование: 【MENU】 → значок таймера → 【SEL】 → 【▲】 для старта → остановка через 【MENU】/【♫】/【MON】/【PTT】.

В этом режиме входящие вызовы принимаются. Удобно, но не забывайте останавливать таймер.

Блокировка, подсветка, энергосбережение

Блокировка клавиатуры

Удерживайте 【SEL】 до появления значка замка — кнопки заблокированы.
Повторное удержание — разблокировка.

Защита от случайных нажатий в кармане или рюкзаке. Простая, но эффективная.

Подсветка дисплея

Включается автоматически на 10 секунд при нажатии любой кнопки (кроме 【PTT】). Экономит заряд, но даёт информацию, когда нужно.

Автоматическое энергосбережение

При отсутствии активности >3 секунд рация переходит в режим пониженного потребления. При этом приём сигналов продолжается.

Мелочь, но в полевых условиях экономит заряд заметно. Проверено.

Сигнал окончания передачи

Звучит в динамике после завершения передачи (【PTT】 или VOX). Включается/выключается: удержать 【▲】 при включении рации.

Полезно, чтобы не гадать, закончил собеседник или нет. Но в тихой обстановке может мешать — выбирайте под задачу.

Гарантия: что покрывается и как получить сервис

Условия гарантийного обслуживания

Авторизованный дилер или магазин заменит устройство или выполнит ремонт по гарантии. Для этого:

• ★ Сохраните чек или документ, подтверждающий покупку с датой
• ★ Не удаляйте и не повреждайте серийный номер на корпусе
• ★ Возвращайте устройство продавцу, а не напрямую в Motorola

Просто, но важно: без чека гарантия не действует. Бывает и так.

Что не покрывается гарантией

• ✖️ Использование не по назначению или игнорирование инструкций
• ✖️ Механические повреждения, падения, удары
• ✖️ Попытки самостоятельного ремонта или модификации
• ✖️ Повреждение антенн (кроме заводского брака)
• ✖️ Воздействие влаги, жидкостей, погружение в воду
• ✖️ Естественный износ пластиковых деталей и внешних поверхностей
• ✖️ Аренда устройства третьим лицам
• ✖️ Плановое ТО и замена расходников при нормальном использовании

Справедливости ради: большинство исключений — это результат небрежной эксплуатации. Бережное отношение = долгая служба.

Если после всех проверок рация ведёт себя странно — обратитесь к официальному дилеру. Иногда проще заменить, чем чинить. Имеет смысл, правда?
