Инструкция пользователя мобильной рации (на русском языке)

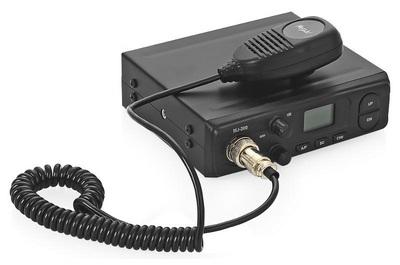

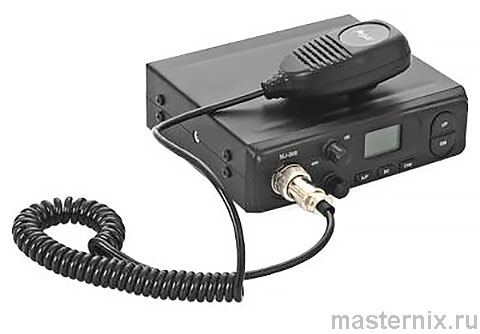

Вы когда-нибудь оказывались в ситуации, когда мобильная связь подводит, а нужно срочно связаться с коллегами или службами? Автомобильная радиостанция MegaJet MJ-300 решает эту проблему надёжно и без лишних затрат. Это не просто «говорилка» — это профессиональный инструмент для дальнобойщиков, служб доставки, охранных структур и автопутешественников.Практика показывает: правильная установка и настройка увеличивают дальность связи в разы. Давайте разберёмся, как извлечь максимум из этой рации.

Меры безопасности при эксплуатации

Что нельзя делать категорически

Рация — устройство с высокочастотным излучением. Соблюдайте три железных правила:

• Не вносите изменения в конструкцию — это нарушает сертификацию и может вывести электронику из строя
• Выключайте устройство перед входом в зоны с взрывоопасными веществами или проведением взрывных работ
• Не используйте рацию с повреждённой антенной: прикосновение к оголённому элементу во время передачи может вызвать ожог

Ещё важный нюанс: в автомобилях с подушками безопасности не размещайте рацию в зоне их срабатывания. Это вопрос не только сохранности устройства, но и вашей безопасности. Тут есть подводные камни, лучше перестраховаться.

Технические характеристики и функционал

Ключевые параметры модели

Обратите внимание: микропроцессор 【SAMSUNG 3P9228AZZ-QZR8】 и отдельный синтезатор частоты на 【LC7152N】 обеспечивают стабильную работу даже в условиях сильных помех. Это серьёзно.

Уникальные возможности

MegaJet MJ-300 предлагает функции, которые редко встречаются в этом ценовом сегменте:

• Два вида модуляции 【АМ】/【ЧМ】 для гибкой настройки под условия связи
• Режим сканирования 【SCAN】 для поиска активных каналов
• Экстренный вызов на 9-й канал 【CH9】 одной кнопкой
• Энергонезависимая память настроек — параметры сохраняются после выключения
• Встроенный аттенюатор для ослабления сильного сигнала

Получается, что одна рация закрывает сразу несколько сценариев использования. Удобно, правда?

Органы управления и индикация

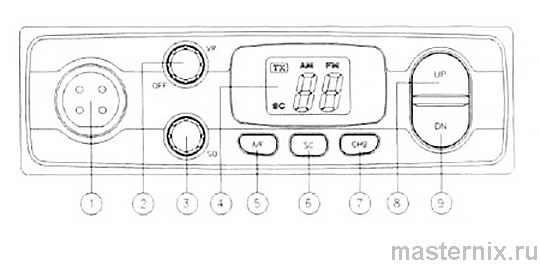

Передняя панель: кнопки и дисплей

Интерфейс продуман до мелочей. Вот расшифровка элементов:

• 【VOL/OFF】 — включение питания и регулировка громкости (поворот по часовой стрелке)
• 【SQ】 — порог шумоподавления: настройте так, чтобы слышать только полезные сигналы
• 【AM/FM】 — переключение вида модуляции
• 【SC】 — запуск сканирования каналов вверх; при обнаружении сигнала сканирование приостанавливается
• 【CH9】 — экстренный переход на 9-й канал; переключение сеток в многосеточном режиме; удержание более 1 сек включает аттенюатор
• 【UP】/【DN】 — переключение каналов вверх и вниз

ЖК-дисплей типа Black Matrix отображает текущий канал, сетку, режим модуляции, статус передачи и сканирования. Подсветка работает автоматически — удобно в темноте.

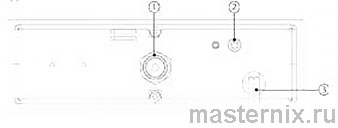

Задняя панель: разъёмы и подключение

Три ключевых разъёма:

• 【ANT】 — подключение антенны; работа на передачу без антенны категорически запрещена
• 【EXT-SP】 — гнездо JACK 3,5 мм для внешнего динамика (≥8 Ом, ≥2 Вт); при подключении внутренний динамик отключается
• Кабель питания: красный провод к 【+】, чёрный к 【–】; напряжение 13,8 В, ток ≥2,5 А; предохранитель ≤3 А

Важный момент: несоблюдение параметров питания может вывести рацию из строя. Проверьте бортовую сеть перед подключением.

Скрытые режимы и расширенные настройки

Как активировать дополнительные функции

MegaJet MJ-300 хранит несколько «секретов», которые раскрывают полный потенциал устройства:

1. Режим 40/120 каналов: выключите рацию, нажмите 【A/F】, не отпуская — включите питание. Для переключения сеток используйте 【CH9】. Индикация: 【M】 — центральная, 【H】 — верхняя, 【L】 — нижняя сетка
2. Сдвиг частоты -5 кГц (российский стандарт): удерживайте 【A/F】 + 【CH9】 при включении; на дисплее появится символ 【5】
3. Режим 45 каналов: удерживайте 【A/F】 2 секунды → на экране 【SP】; повторное удержание вернёт в режим 40 каналов (индикация 【SF】)
4. Аттенюатор сигнала: удерживайте 【CH9】 2–3 секунды → на дисплее 【Lo】; повторное удержание отключает режим (индикация 【Lf】)
5. Сброс настроек (RESET CPU): удерживайте 【CH9】 при включении ручкой 【VOL/OFF】

Не всё гладко с первого раза: если режим не активируется, проверьте последовательность действий. Иногда помогает повторное включение.

Установка рации в автомобиле

Механический монтаж: пошагово

Выберите место под приборной панелью — так рация не будет мешать управлению. Используйте монтажную скобу как шаблон для разметки.

1. Разметьте отверстия шилом, просверлите два отверстия диаметром 3 мм
2. Закрепите скобу винтами-саморезами, избегая повреждения жгутов под панелью
3. Вставьте рацию в скобу до срабатывания фиксаторов, отрегулируйте угол наклона
4. Закрепите фиксаторы, оставив доступ к задним разъёмам

Для микрофона установите держатель рядом с рацией, используя винты 10 мм из комплекта. Это серьёзно упрощает доступ к тангенте во время движения.

Настройка антенны: от выбора до КСВ

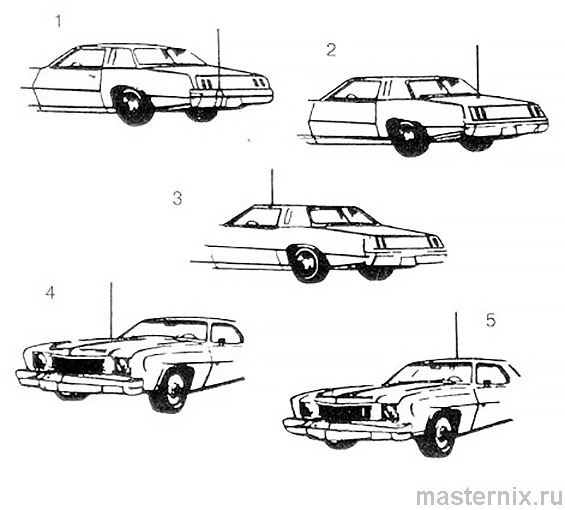

Типы антенн и места установки

Для мобильных СВ-раций используют два типа антенн: полноразмерный штырь 2,75 м (1/4 волны) и укороченные согласованные модели 0,5–1,9 м. На автомобилях чаще применяют укороченные варианты с креплением:

• На магнитном основании — легко снимается на стоянке
• На кронштейне за водосток — надёжно, но требует сверления
• Через отверстие в крыше — максимальная эффективность, но сложнее монтаж

Место установки влияет на диаграмму направленности: на середине крыши — круговая, на краю — смещённая в сторону, на багажнике — направленная вперёд. Это важно для дальности связи.

Измерение и настройка КСВ

Антенну необходимо настроить в резонанс на средней частоте диапазона. Для этого используют измеритель КСВ, подключаемый между рацией и антенным кабелем.

Алгоритм настройки:

1. Подключите измеритель КСВ минимальным переходником
2. Передавайте на разных каналах, фиксируя показания
3. Регулируйте длину штыря (увеличение/уменьшение) до минимума КСВ в середине рабочего диапазона
4. Проверьте края диапазона: КСВ ≤1,5 — отличный результат

Внимание! Никогда не включайте передачу с не настроенной антенной или при нарушении контакта оплётки с «массой». Это может повредить выходной каскад рации и электронику автомобиля. Тут есть нюансы, лучше доверить настройку специалисту.

Подключение питания: защита от помех

Схема подключения к бортовой сети

MegaJet MJ-300 оснащена фильтром питания, но правильная прокладка проводов снижает помехи от системы зажигания:

1. Отсоедините клеммы аккумулятора во избежание короткого замыкания
2. Чёрный провод («минус») подключите напрямую к кузову — обеспечьте надёжный контакт с металлом
3. Красный провод («плюс») с предохранителем подключите к блоку предохранителей или напрямую к аккумулятору
4. Для автоматического выключения при глушении двигателя можно подключиться к замку зажигания
5. Восстановите подключение аккумулятора, вставьте штекер питания в рацию

Совет: используйте скрученную пару для проводов питания — это снижает наводки. Практика показывает: такая простая мера улучшает качество приёма.

Правила эксплуатации: приём и передача

Базовые операции для уверенной связи

Всё интуитивно, но есть детали:

1. Включите рацию поворотом 【VOL/OFF】, установите комфортную громкость
2. Настройте шумоподавление 【SQ】 так, чтобы фоновый шум пропадал, но слабые сигналы были слышны
3. Выберите канал кнопками 【UP】/【DN】; если переключение не работает — проверьте, не активирован ли режим 【CH9】

Для передачи: нажмите и удерживайте 【РтТ】 на тангенте, держите микрофон в 5 см от рта, говорите чётко. Отпустите 【РтТ】 для перехода в режим приёма.

Режим сканирования 【SC】 полезен для поиска активных каналов: при обнаружении сигнала сканирование приостанавливается, возобновляется через 10 секунд после окончания передачи или при нажатии 【РтТ】.

Диагностика и сервисное обслуживание

Что делать, если рация не работает

Большинство проблем решаются простыми действиями:

• Нет питания → проверьте подключение аккумулятора, предохранитель, контакты
• Слабый приём → настройте 【SQ】, проверьте антенну и КСВ
• Нет связи на определённых каналах → убедитесь, что выбран правильный режим сетки (【M】/【H】/【L】)
• Помехи при передаче → проверьте надёжность «массы», экранировку проводов

Если проблема не решается — обратитесь в авторизованный сервис. Ремонт должен выполнять квалифицированный персонал. Это не бюрократия, а гарантия сохранности устройства.

Итоги: почему выбирают MegaJet MJ-300

Кому подойдёт эта рация

MegaJet MJ-300 — это баланс цены, функционала и надёжности. Она идеальна для:

• Дальнобойщиков, которым нужна стабильная связь на трассе
• Служб доставки и такси для координации в городе
• Автопутешественников, где мобильная сеть нестабильна
• Охранных структур, требующих оперативной связи

Компактный корпус не занимает много места, а расширенные режимы (120 каналов, сдвиг -5 кГц) делают рацию универсальной. Есть нюансы в настройке, но инструкция помогает разобраться. В целом — достойный выбор для тех, кто ценит надёжность.
