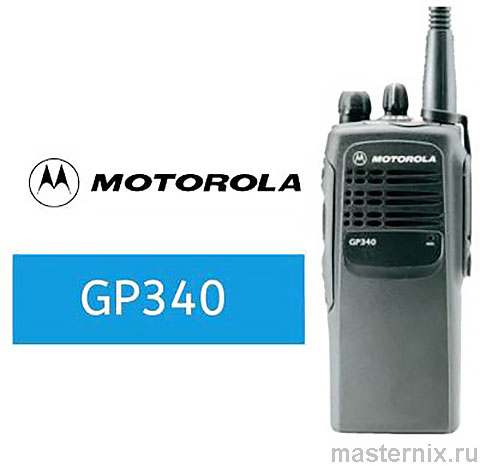

Motorola GP-340 Инструкция по эксплуатации на русском языке

Комплект поставки радиостанции Motorola GP-340

➠ Радиостанция Motorola GP340
➠ Антенна коническая, 14.2 см
➠ Аккумуляторная батарея, Ni-MH, 1400 мАч, 7.5 В
➠ Клипса крепления радиостанции за ремень шириной до 57 мм, подпружиненная
➠ Заглушка аксессуарного разъема
➠ Инструкция по эксплуатации для Motorola GP340

Инструкция к радиостанции Motorola GP-340

ОБЩАЯ ИНФОРМАЦИЯ

В настоящем руководстве описаны основные операции по эксплуатации портативной радиостанции GP340. Для получения более подробной информации, которая содержится в полном "Руководстве для пользователя" 68Р64110В24, обратитесь к нашему дилеру.

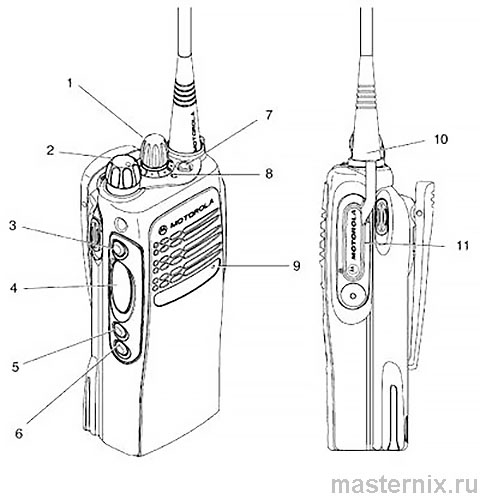

УПРАВЛЕНИЕ И ФУНКЦИИ РАДИОСТАНЦИИ

1. Ручка переключения каналов
2. Ручка вкл/выкл/регулировки громкости Используется для включения/выключения радиостанции и регулировки громкости.
3. Боковая кнопка 1 (программируемая) Рекомендуется для использования в качестве кнопки Монитора/Отмены.
4. Тангента (РТТ) Нажмите и удерживайте тангенту для передачи, отпустите ее для приема
5. Боковая кнопка 2 (программируемая)
6. Боковая кнопка 3 (программируемая)
7. Светодиодный индикатор
Зеленый - нормальная подача питания.
Красный - режим передачи.
Мигающий красный - канал занят (при приеме).
Желтый - радиостанция приняла вызов.
Мигающий желтый - напоминание о полученном вызове.
Мигающий красный - предупреждение о низком заряде аккумулятора (при передаче).
9. Микрофон. Говорите в микрофон
10. Антенна
11. Разъем для подключения аксессуаров. Используется при подключении наушников, выносного громкоговорителя/микрофона и других дополнительных устройств. Неиспользуемый разъем должен быть закрыт заглушкой.

.

Звуковые сигналы

Высокий сигнал

Низкий сигнал

Как правило, высокие звуковые сигналы являются положительными признаками, они используются, например, для информирования пользователя о поступающих вызовах, активации функции и нормальном статусе (например, питание радиостанции в норме).

Как правило, низкие звуковые сигналы являются отрицательными признаками, они используются, например, для информирования пользователя об истечении времени разговора, отмене функции и ненормальном статусе (например, об ошибках).

Звуковая индикация

Некоторые программируемые кнопки портативной радиостанции Моторола GP-340 выполняют две функции. При нажатии на такие кнопки раздаются звуковые сигналы, указывающие на то, какая из двух функций была использована.

Программируемые кнопки	Высокий звуковой сигнал	Низкий звуковой сигнал
Мощность передачи	Радиостанция ведет передачу на высокой мощности	Радиостанция ведет передачу на низкой мощности
Монитор/ отмена	Радиостанция работает в режиме Monitor 1 или 2	Радиостанция переведена в режим Монитора перед передачей
Ретрансляция вызова	Вкл. -переадресует поступающие к Вам вызовы на другую радиостанцию в Ваше отсутствие	Выкл. - отменяет переадресацию вызова после Вашего возвращения
"Одинокий работник" (Lone Worker)	Задействует функцию "Одинокий работник"	Отменяет функцию "Одинокий работник"
Режим работы с ретранслятором/ напрямую	Режим работы с ретранслятором выключен -радиостанция работает напрямую	Режим работы с ретранслятором включен -радиостанция работает через ретрансляторг
Режим "шепот"	Вкл. -увеличивает чувствительность микрофона, давая возможность говорить шепотом	Выкл. -возвращает чувствительность в норму, давая возможность говорить нормальным голосом

ПОДГОТОВКА РАДИОСТАНЦИИ К РАБОТЕ

Ручка вкл.-выкл./регулировки громкости

Для включения радиостанции поверните ручку вкл/выкл/громкость по часовой стрелке.

Для выключения радиостанции, поверните ручку вкл/выкл/громкость против часовой стрелки до щелчка.

Регулировка громкости радиостанции. Для регулировки громкости поверните ручку вкл/выкл/громкость.

Выполнение вызова

1. Нажмите тангенту РТТ и четко говорите в микрофон. Ваш рот должен находиться на расстоянии от 2,5 до 5 см от микрофона.

2. По окончании разговора отпустите тангенту РТТ.

Прием вызова

1. Включите радиостанцию и отрегулируйте громкость.

2. Когда поступит вызов, Вы услышите его на установленном уровне громкости.

..

ИНФОРМАЦИЯ ОБ АККУМУЛЯТОРАХ

Правила эксплуатации

Радиостанция Motorola GP-340 работает на никелево-кадмиевых (Ni-Cd), никелево-металл-гидридных (NiMH) или литийионных аккумуляторах. Приведенные ниже рекомендации помогут Вам обеспечить оптимальную работу и максимальный срок службы аккумуляторов Motorola.

➠ Перед началом использования новый аккумулятор необходимо оставить заряжаться на ночь (на 14-16 часов) для достижения максимальной емкости и оптимальной работы аккумулятора. Использование зарядных устройств, отличных от зарядных устройств фирмы Motorola, может привести к выходу из строя аккумуляторов и потере гарантии на аккумуляторы.

➠ При зарядке аккумулятора, установленного в радиостанции, выключите радиостанцию для обеспечения полного заряда аккумулятора.

➠ По возможности, температуру аккумулятора следует поддерживать на уровне 25°C/770 F (комнатная температура). Зарядка холодного аккумулятора (с температурой ниже 10°С/50° F) может привести к утечке электролита и, в конечном итоге, отказу аккумулятора.

➠ Зарядка аккумулятора при высокой температуре (выше 35°C/95C F) приводит к снижению емкости, что сказывается на работе радиостанции. В быстродействующих зарядных устройствах Motorola предусмотрена термочувствительная цепь, которая обеспечивает зарядку аккумуляторов в указанных температурных пределах.

➠ Новые аккумуляторы можно хранить до двух лет без заметной потери рабочих свойств. Храните новые не использовавшиеся аккумуляторы при комнатной температуре в сухом прохладном месте.

➠ Аккумуляторы, находившиеся на хранении, должны быть оставлены для зарядки на ночь перед первым использованием.

➠ Не подключайте полностью заряженные аккумуляторы к зарядному устройству для получения "дополнительного заряда". Это приведет к значительному снижению срока службы аккумуляторов.

➠ Если зарядка не требуется, не оставляйте радиостанцию и аккумулятор в зарядном устройстве. Непрерывная зарядка приведет к сокращению срока службы аккумулятора. (Не используйте зарядное устройство в качестве подставки для радиостанции).

➠ Для достижения максимального срока службы и оптимальной работы аккумуляторов используйте только фирменные зарядные устройства Motorola. Аккумуляторы и зарядные устройства Motorola рассчитаны на оптимальную работу только при их совместной эксплуатации.

Утилизация использованных аккумуляторов

В конце срока службы NiCd-аккумуляторы необходимо утилизировать. Однако предприятия для утилизации имеются не везде. Фирма Motorola поддерживает утилизацию аккумуляторных аккумуляторов. Для получения более подробной информации обратитесь к вашему дилеру.

Зарядка аккумуляторов

Если у Вас имеется новый или заряженный до очень низкого уровня аккумулятор, перед установкой в радиостанцию его необходимо зарядить. Для получения более подробной информации обратитесь к Вашему дилеру.

❗👉➨ Примечание. Аккумуляторы поставляются с заводаизготовителя незаряженными. Хотя новые аккумуляторы могут при измерении давать показания, соответствующие полному заряду, их необходимо оставить для зарядки на 14-16 часов перед первым использованием.

Светодиод зарядного устройства

Красный: Аккумулятор заряжается
Зеленый: Аккумулятор полностью заряжен
Мигающий красный: * Аккумулятор зарядить нельзя (Аккумулятор неисправен. Обратитесь к Вашему дилеру.)
Мигающий желтый: Зарядное устройство входит в режим готовности к работе
Мигающий зеленый: Аккумулятор заряжен на 90%

1. Установите в зарядное устройство радиостанцию с аккумулятором или аккумулятор.

2. Светодиод зарядного устройства укажет на текущий статус процесса зарядки.

Зарядное устройство пригодно для зарядки только указанных ниже аккумуляторов Motorola, другие аккумуляторы заряжаться не будут.

ИНФОРМАЦИЯ ОБ АКСЕССУАРАХ И ПРИНАДЛЕЖНОСТЯХ

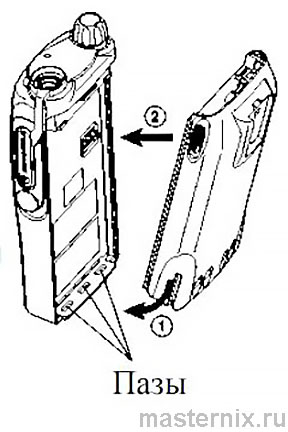

Установка аккумулятора

1. Вставьте выступы нижней части аккумулятора в пазы нижней части корпуса радиостанции.

2. Нажимайте на верхнюю часть аккумулятора в направлении радиостанции до щелчка.

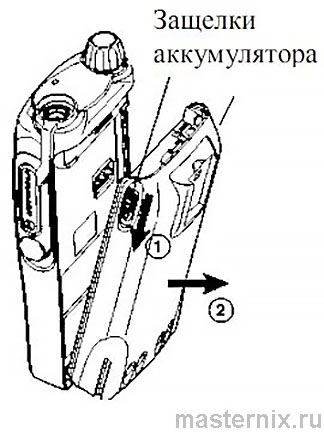

Снятие аккумуляторов

Убедитесь, что радиостанция выключена.

1.Переместите вниз защелки аккумулятора, расположенные с обеих сторон.

2. Удерживая защелки, потяните за верхнюю часть аккумулятора в направлении от корпуса радиостанции для снятия аккумулятора.

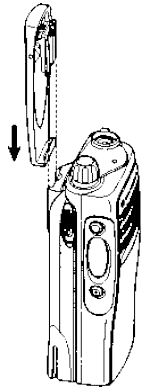

Крепление поясного зажима

1. Вставьте поясной зажим в специальный паз на обратной стороне аккумулятора.

2. Нажмите на поясной зажим сверху вниз до щелчка.

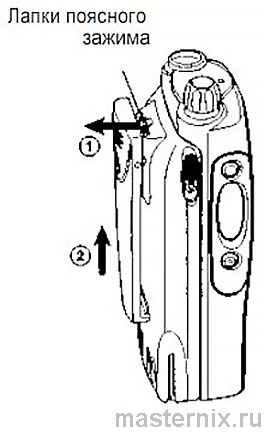

Снятие поясного зажима

1. С помощью лезвия ножа, отвертки или ключа отожмите лапку поясного зажима от корпуса аккумулятора.

2. При отжатой лапке переместите поясной зажим вверх для отсоединения.
