Инструкция пользователя компактная рация KENWOOD TK2102 TK-3102 TK2107TK-3107
Руководство / инструкция
Вы наверняка сталкивались с ситуацией: рация вроде бы включена, но связь не работает. Чаще всего проблема не в технике, а в подготовке. Портативные радиостанции Kenwood TK-2107 и TK-3107 — надёжные инструменты для профессиональной связи, но они требуют правильного обращения с первого дня.Практика показывает: 80% поломок можно избежать, если внимательно прочитать инструкцию до начала эксплуатации. Давайте разберёмся, как настроить рацию быстро и без ошибок.
Подготовка к работе: первые шаги
Что нужно сделать перед включением
Новый аккумулятор не заряжен на заводе — это нормально. Перед первым использованием обязательно зарядите его. Важно: после длительного хранения (более 2 месяцев) ёмкость восстановится не сразу. Пройдите 2–3 цикла полной зарядки и разрядки, и батарея выйдет на рабочий режим.
Есть нюанс: не оставляйте полностью разряженный аккумулятор без внимания. Глубокий разряд сокращает срок службы NiCd-элементов. Это серьёзно.
Зарядка аккумулятора: правила и предостережения
Пошаговая инструкция зарядки
- Подключите AC-кабель адаптера к гнезду на тыльной стороне зарядного устройства
- Включите сетевой адаптер в розетку
- Установите аккумулятор или рацию с аккумулятором в зарядное устройство
- Убедитесь, что контакты совпали — загорится светодиод
Для аккумулятора 【KNB-15A】 время зарядки — около 8 часов. 【KNB-14】 заряжается примерно 6 часов. Зарядное устройство не отключается автоматически: после завершения процесса извлеките батарею.
Критично: температура окружающей среды при зарядке должна быть от +5 до +40 °C. Вне этого диапазона аккумулятор может не набрать полную ёмкость. А ещё — выключайте рацию во время зарядки. Работа трансивера мешает корректному процессу.
Когда менять аккумулятор
Если время работы сокращается даже после правильной зарядки — батарею пора заменить. Средний ресурс 【KNB-15A】 — 8 часов в режиме: 5 % передача, 5 % приём, 90 % ожидание. Реальные цифры зависят от интенсивности использования.
Важно: не замыкайте клеммы батареи, не подвергайте огню, не пытайтесь разобрать корпус. Это вопрос безопасности.
Установка антенны и аксессуаров
Правильный монтаж антенны
Вкрутите антенну в верхнее гнездо трансивера, поворачивая по часовой стрелке до упора. Всё просто, но есть подводные камни: использование нештатной антенны может повредить выходной каскад рации и ухудшить качество связи. Не экспериментируйте.
Установка поясной клипсы и крышек

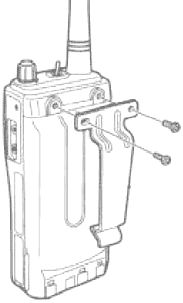

Если используете поясную клипсу 【KBP-1】, закрепите её двумя винтами 3×8 мм. Внимание: если клипса не установлена, место крепления может нагреваться при длительной передаче или в жаркой среде.

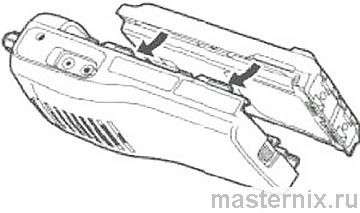

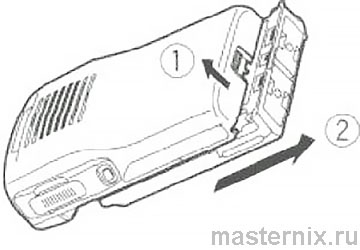

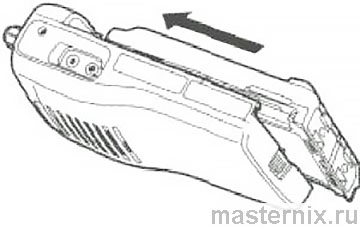

Перед снятием аккумулятора клипсу нужно удалить. И ещё: не используйте фиксатор резьбы (клей) при установке — вещества в его составе разъедают пластик задней крышки.

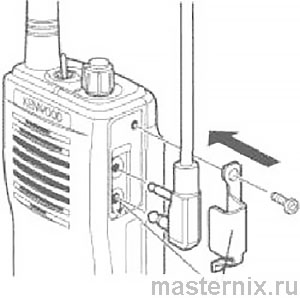

Не применяете внешний спикер/микрофон? Обязательно установите защитную крышку на гнездо, используя винты 3×6 мм. Это предохраняет электронику от влаги и пыли.
Знакомство с элементами управления
Расположение кнопок и индикаторов
Панель управления интуитивна. Ключевые элементы:
- Ручка громкости — включение/выключение и регулировка звука
- Переключатель каналов — выбор рабочей частоты
- Кнопка 【РтТ】 — передача (нажать и удерживать)
- Кнопка 【Монитор】 — временное отключение шумоподавителя
- Светодиодный индикатор — статус питания и передачи
Знакомо? Большинство пользователей осваивают базовые операции за пару минут. Но есть детали, которые стоит знать заранее.
Базовые операции: включение и связь
Первый запуск и настройка звука
- Поверните ручку громкости по часовой стрелке до щелчка — рация включится, прозвучит сигнал 【Би-ип】
- Нажмите и удерживайте кнопку 【Монитор】, одновременно регулируя громкость
- Переключателем каналов выберите нужный канал
- При получении сигнала вы услышите звук из динамика
Для передачи нажмите клавишу 【РтТ】, говорите в микрофон обычным голосом, держа его на расстоянии 3–4 см от губ. Отпустите 【РтТ】 для перехода в режим приёма. Всё логично.
Особенности моделей ТК-2107/ТК-3107
Отличия от базовых версий
Модели с индексом «07» имеют расширенный функционал по сравнению с «02». Принцип работы идентичен, но обратите внимание на программируемые кнопки и дополнительные режимы. Если вы переходите с ТК-2102 — дайте себе время привыкнуть к новым возможностям.
Функция ТОТ: защита от монополии канала
Как работает таймер передачи
Функция 【ТОТ】 (Time-Out Timer) предотвращает захват канала одним пользователем. Если вы передаёте непрерывно более 10 минут, рация автоматически остановит передачу и подаст тоновый сигнал.
Чтобы возобновить связь: отпустите 【РтТ】, затем нажмите снова. Это не баг, а фича — так обеспечивается справедливый доступ к эфиру для всей группы.
Экономия заряда и предупреждения
Автоматическое энергосбережение
Если в течение 10 секунд не поступает сигнал и не нажимаются кнопки, рация переходит в режим экономии. При появлении активности режим отключается мгновенно. Вы не заметите задержки, но батарея прослужит дольше.
Сигнал низкого заряда
Когда заряд аккумулятора падает ниже критического уровня, светодиод начинает мигать красным. Если прозвучал тоновый сигнал во время передачи — срочно замените или зарядите батарею. Игнорирование предупреждения приведёт к внезапному отключению в самый неподходящий момент.
Коды доступа: приватность в общем эфире
Настройка тонов 【QT】 и 【DQT】
Тоны 【QT】/【DQT】 — это подтональные сигналы, которые фильтруют входящие вызовы. Вы будете слышать только тех абонентов, чей код совпадает с вашим. Аналогично, ваши передачи будут восприниматься только «своей» группой.
Важный нюанс: это не шифрование. Любой пользователь на той же частоте может технически принять ваш сигнал, но без правильного тона он не услышит звука. Для повышения приватности меняйте код на всех рациях группы одновременно.
Решение типовых проблем
Таблица диагностики неисправностей
| Проблема | Решение |
|---|---|
| Нет питания | Зарядите или замените аккумулятор; проверьте правильность установки батареи |
| Аккумулятор быстро разряжается | Батарея выработала ресурс — замените на новую |
| Нет связи с группой | Проверьте частоту и код 【QT】; убедитесь, что вы в зоне радиодоступа |
| Посторонние голоса на канале | Смените код 【QT】 на всех рациях группы |
Если проблема не решается — обратитесь в авторизованный сервисный центр. Самостоятельный ремонт может аннулировать гарантию. Это не бюрократия, а защита ваших интересов.
Дополнительные аксессуары
Расширение функционала рации
Для Kenwood TK-2107/TK-3107 доступны:
- 【KNB-14】 — стандартный аккумулятор 7,2 В / 600 мА·ч
- 【KNB-15A】 — аккумулятор повышенной ёмкости 7,2 В / 1100 мА·ч
- 【KSC-15】 — медленное зарядное устройство
- 【KSC-16】 / 【KSC-21R】 — быстрые зарядные устройства
- 【KHS-1】 — гарнитура с голосовым управлением 【VOX】
- 【KMC-17】 / 【KMC-21】 — спикер-микрофоны (стандартный и скрытого ношения)
- 【KBP-1】 — контейнер для щелочных батарей
- 【KBH-8】 — поясная клипса
- 【KWR-1】 — водонепроницаемый чехол
Подбирайте аксессуары под задачи: для охраны подойдёт скрытый микрофон, для стройки — защищённый чехол. Практика показывает: правильный набор аксессуаров повышает эффективность работы в разы.
