OPTIM WT-555 NEW руководство поэксплуатации

Комплектация и технические характеристики: что в коробке

Проверка содержимого перед первым включением

Вы распаковали радиостанцию Optim WT-555 NEW — отлично. Не спешите убирать коробку. Сначала убедитесь, что всё на месте. Практика показывает: антенна или клипса часто «теряются» именно на этом этапе.

В стандартный комплект поставки входят:

• ★ Портативная радиостанция Optim WT-555 NEW
• ★ Аккумуляторная батарея BP-21, 7,4 В, 1200 мА·ч
• ★ Портативная антенна
• ★ Зарядное устройство DTC-21 с сетевым адаптером
• ★ Клипса для поясного крепления

Всё, что нужно для старта. Ничего лишнего, зато продумано до мелочей. Удобно, правда?

Ключевые технические параметры

Важно добавить: рация поддерживает как аналоговую, так и цифровую модуляцию шумоподавления. Это даёт гибкость в настройке приватности связи.

Подготовка к работе: установка антенны и аккумулятора

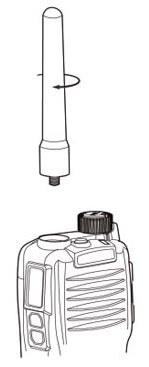

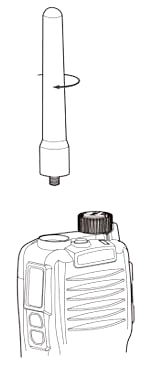

Правильная установка антенны

Достаньте рацию и антенну из упаковки. Совместите разъём в нижней части антенны с гнездом на корпусе. Закручивайте по часовой стрелке до упора — но без фанатизма.

Чрезмерное усилие = риск сорвать резьбу. Логично? Да, но многие об этом забывают.

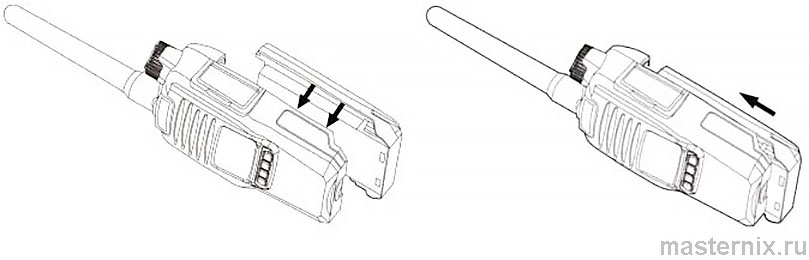

Установка и снятие аккумулятора

Аккумулятор BP-21 (1200 мА·ч, 7,4 В) устанавливается просто:

1. Прижмите батарею к корпусу рации
2. Сдвиньте её вверх до характерного щелчка фиксатора

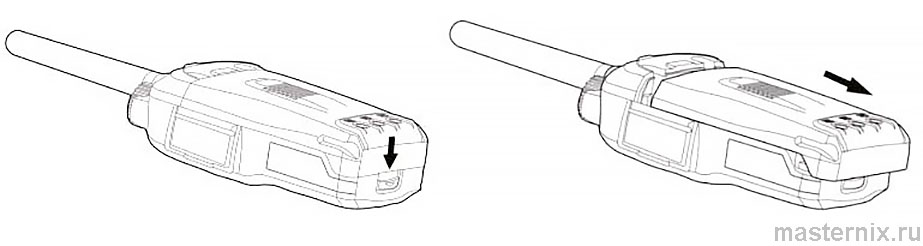

Для снятия: потяните вниз ручку фиксатора в нижней части корпуса, затем отстегните батарею.

Важный нюанс: не храните рацию с установленной батареей долгое время. Саморазряд + возможная коррозия контактов = проблемы при следующем включении.

⚠️ Запрещено замыкать клеммы батареи металлическими предметами, деформировать корпус или разбирать аккумулятор. Это не просто рекомендация — это вопрос безопасности.

Зарядка батареи: индикаторы и правила безопасной эксплуатации

Пошаговый процесс зарядки

1. Подключите сетевой адаптер к зарядному устройству DTC-21.
2. Включите адаптер в розетку 220 В.
3. Установите аккумулятор в отсек ЗУ (можно вместе с рацией).
4. Наблюдайте за светодиодом:

• ✔️ Красный — идёт зарядка
• ✔️ Зелёный — батарея полностью заряжена

После завершения: извлеките батарею и отключите ЗУ от сети. Просто, но эффективно.

5 правил для продления срока службы батареи

• ✖️ Не оставляйте заряженную батарею в ЗУ — это вредит
• ✖️ Не используйте ЗУ как подставку для рации
• ✖️ Не ставьте на зарядку не разряженный аккумулятор
• ✖️ Не оставляйте подключённое ЗУ без присмотра
• ✖️ Не держите ЗУ в сети дольше необходимого

В процессе работы при низком заряде на дисплее появится надпись 【BATT】. Это сигнал: пора менять или заряжать батарею. Не игнорируйте — внезапное отключение в важный момент никому не нужно.

Органы управления: кнопки, дисплей и их назначение

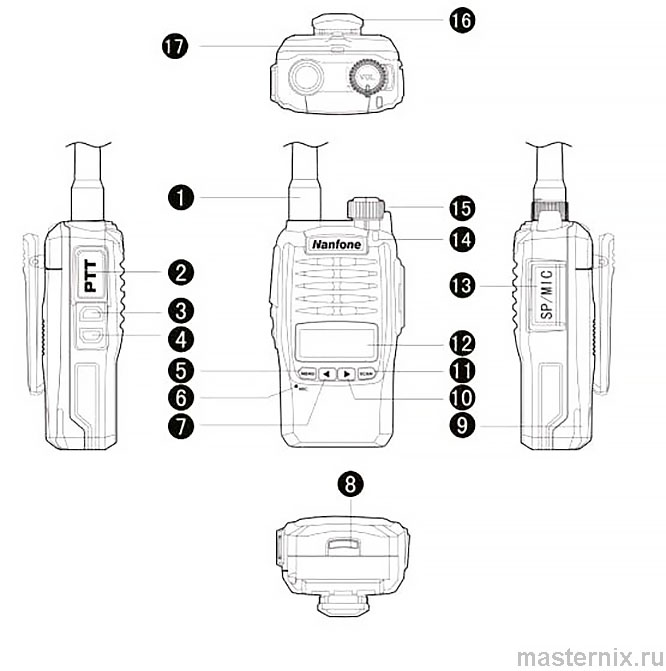

Расположение элементов корпуса

Знакомо, когда в инструкции сложно найти нужную кнопку? Давайте разберёмся с корпусом сразу.

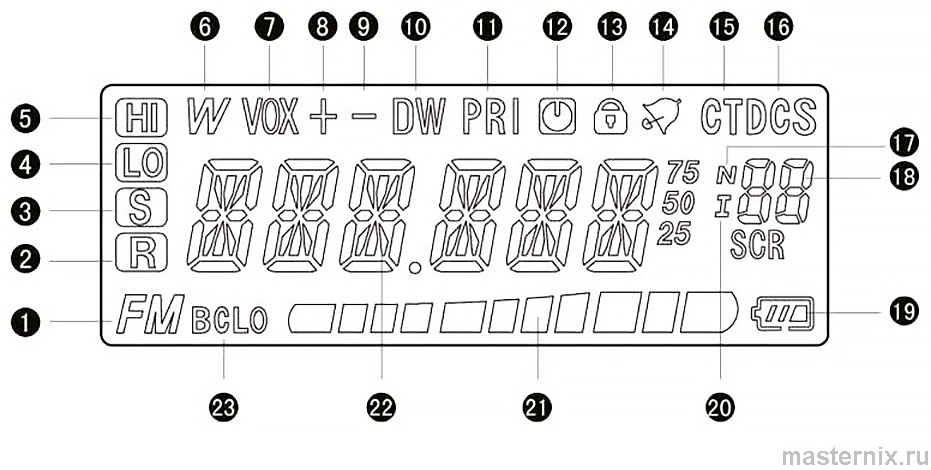

Индикаторы ЖК-экрана: расшифровка

Дисплей показывает 23 значка. Вот ключевые:

• ★ 【FM】 — включён радиоприёмник
• ★ 【REV】 — инверсия частот приёма/передачи
• ★ 【SAVE】 — режим экономии заряда
• ★ 【LOW】/【HIGH】 — мощность передачи
• ★ 【N】/【W】 — ширина полосы 12,5 / 25 кГц
• ★ 【VOX】 — голосовая активация
• ★ 【↑】/【↓】 — сдвиг частоты
• ★ 【DW】 — прослушивание двух каналов
• ★ 【PRI】 — сканирование с приоритетом
• ★ 【APO】 — автовыключение
• ★ 【🔒】 — блокировка клавиатуры
• ★ 【🔔】 — звуковое сопровождение кнопок
• ★ 【CT】/【DCS】 — активация тонального/цифрового шумоподавления
• ★ 【BATT】 — низкий заряд
• ★ 【TX】/【RX】 — передача / приём

Запоминать всё сразу не обязательно. Главное — понимать, где смотреть, когда что-то идёт не так. Имеет смысл, правда?

Начало работы: включение, выбор канала, регулировка громкости

Включение и настройка звука

Поверните регулятор 【Громкость/Питание】 по часовой стрелке до щелчка — рация включится. Продолжайте вращать, чтобы настроить комфортную громкость.

Выбор рабочего канала

Кнопками 【▲】/【▼】 переключайтесь между 128 каналами. Для связи убедитесь, что все участники на одном канале и с одинаковым субкодом (если используется).

Просто, но с первого раза лучше потренироваться. Что логично.

Приём и передача: как вести радиообмен без помех

Правильная техника передачи

1. Держите рацию передней панелью к лицу, на расстоянии 5–10 см
2. Антенна должна быть направлена вертикально вверх
3. Нажмите и удерживайте 【PTT】, произнесите сообщение чётко
4. Красный индикатор подтвердит начало передачи
5. Отпустите 【PTT】 для перехода в режим приёма

Приём сигнала и работа шумоподавителя

Встроенный шумоподавитель блокирует фоновые шумы. Когда собеседник начинает передачу:

• ✔️ Зелёный индикатор загорается
• ✔️ Сообщение звучит из динамика

Если сигнал слабый и речь прерывается — кратковременно нажмите 【FM/Монитор】. Шумоподавитель отключится, вы услышите даже слабые сигналы. Для возврата в обычный режим — повторите нажатие.

Важно: не злоупотребляйте этим режимом. Постоянный фоновый шум утомляет и мешает сосредоточиться.

Функциональные клавиши: быстрый доступ к настройкам

Клавиша 【FM/Монитор】

• ★ Короткое нажатие — отключение шумоподавителя
• ★ Длительное нажатие — вход в режим FM-радиоприёмника

Аварийная сигнализация

Длительное нажатие активирует экстренный режим: рация передаёт аварийный сигнал на текущем канале. Используйте только в действительно критических ситуациях.

Клавиша 【MENU】

• ★ Короткое нажатие — вход в меню настроек
• ★ Удержание 3 секунды — блокировка/разблокировка клавиатуры
• ★ Удержание при включении — переключение отображения «частота / номер канала»

Блокировка спасает от случайных нажатий в кармане или рюкзаке. Простая, но эффективная защита.

Меню настроек: 15 параметров для кастомизации работы

Стандартный алгоритм работы с меню

1. Кратко нажмите 【MENU】 для входа.
2. Кнопками 【▲】/【▼】 выберите пункт.
3. Нажмите 【MENU】 для изменения значения.
4. Установите параметр стрелками.
5. Нажмите 【PTT】 для сохранения и выхода.

Важно: некоторые настройки требуют дополнительных клавиш — следуйте подсказкам в описании пункта.

Список параметров меню

Совет: не меняйте все настройки сразу. Тестируйте по одному параметру, чтобы понять, как он влияет на работу. Опыт подсказывает: так меньше шансов запутаться.

Подключение гарнитуры и совместимость аксессуаров

Разъём для внешней гарнитуры

Стандартное гнездо, совместимое с аксессуарами Kenwood. Подключайте гарнитуру в условиях:

• ☑️ Сильной зашумлённости (стройплощадка, производство)
• ☑️ Необходимости скрытного ношения

Гарнитура не входит в комплект — приобретается отдельно. Выбирайте сертифицированные модели: сторонние аксессуары могут повредить разъём или не распознаться.

Меры безопасности: как избежать поломок и сохранить гарантию

7 запретов для долгой службы рации

• ✖️ Не храните рацию во влажных местах
• ✖️ Не эксплуатируйте без антенны или с нештатной
• ✖️ Не прилагайте чрезмерное усилие к кнопкам и разъёмам
• ✖️ Не подключайте неоригинальные аккумуляторы и аксессуары
• ✖️ Не заряжайте батарею сторонним ЗУ
• ✖️ Не вскрывайте корпус и не пытайтесь ремонтировать самостоятельно
• ✖️ Не деформируйте корпус, батарею или элементы комплекта

Нарушение = повреждение устройства + потеря гарантии. Скажу прямо: экономия на совместимости здесь неуместна.

Гарантийные обязательства

Гарантия 12 месяцев при соблюдении правил эксплуатации. Не покрывается:

• ★ Аккумуляторная батарея
• ★ Выходной каскад передатчика

Сохраняйте чек и не повреждайте серийный номер — без этого гарантия не действует. Бывает и так.

Таблицы кодов CTCSS и DCS: справочные данные

Стандартные тоны CTCSS (Гц)

Стандартные коды DCS

Сохраните эти таблицы — пригодятся при программировании. Или распечатайте и положите в кейс. Бывает, что под рукой нет ПК, а настроить нужно.

Если после всех проверок рация ведёт себя странно — обратитесь к официальному дилеру. Иногда проще заменить, чем чинить. Справедливости ради.
