Инструкция пользователярация YOSAN JC-2204TK-3107

Введение: ключевые возможности

Что умеет ваша рация

Перед первым включением YOSAN JC-2204 внимательно изучите это руководство. Вы получите надёжный инструмент для связи, если сразу настроите всё правильно.

Основные преимущества модели:

• ✓ Крупный ЖК-дисплей с чёткой индикацией
• ✓ Режим сканирования всех 40 каналов
• ✓ Двойное слежение за двумя частотами одновременно
• ✓ Визуальный контроль уровня сигнала, мощности и модуляции
• ✓ Съёмный микрофон с качественным звучанием
• ✓ Переключатель 【CB-PA】 для работы как трансляционный усилитель
• ✓ Выходы под внешний и вещательный громкоговорители
• ✓ Точная фазовая автоподстройка частоты (ФАПЧ)

Практика показывает: половина проблем со связью возникает из-за неправильной начальной настройки. Потратьте 10 минут сейчас — сэкономите часы позже.

Технические характеристики: полные данные

Общие параметры

Приёмник

Передатчик

Цифры говорят сами за себя: 4 Вт мощности и чувствительность 0,5 мкВ — это серьёзный уровень для автомобильной СВ-радиостанции.

Органы управления: панель и функции

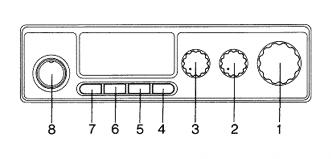

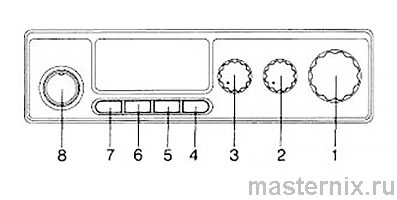

Расположение элементов

1. Селектор каналов
2. Регулятор 【Шумоподавитель / PA】
3. Регулятор громкости с выключателем питания
4. Переключатель 【MOD/SRF】
5. Кнопка 【Двойное наблюдение】
6. Кнопка 【Сканирование】
7. Переключатель 【AM/ЧМ】
8. Разъём для микрофона

Основные регуляторы

【OFF/VOLUME】 — поворот включает питание и регулирует громкость. Просто и надёжно: одно действие вместо двух.

【SQUELCH】 — подавляет фоновые шумы при отсутствии сигнала. Поворачивайте по часовой стрелке до исчезновения шипения. Важный нюанс: слишком сильная установка «отрежет» слабые, но полезные сигналы. Найдите баланс.

Совет: начните с положения «9 часов» — это оптимальная точка для большинства условий.

Индикаторы уровня

10-сегментная шкала на ЖК-дисплее показывает:

• → 【S】 — силу принимаемого сигнала (1–2 сегмента: слабо, 9–10: отлично)
• → 【RF】 — относительную мощность передачи
• → 【MOD】 — глубину модуляции при нажатой 【РТТ】

Визуальный контроль экономит время: вы сразу видите, насколько хорошо вас слышат.

Двойное наблюдение 【DUAL WATCH】

Функция имитирует два приёмника: вы одновременно мониторите основной (【MAIN】) и вторичный (【SUB】) каналы. Например, работаете на 19-м, но не пропустите вызов на 9-м.

Алгоритм включения:

1. Установите канал 【MAIN】 (например, 19)
2. Нажмите 【DUAL WATCH】 — на дисплее появится 【DW】
3. Селектором выберите канал 【SUB】 (например, 9)
4. Через 3 секунды начнётся попеременный опрос каналов

Передача идёт только по тому каналу, где в момент нажатия 【РТТ】 был сигнал. Для отключения — снова нажмите 【DUAL WATCH】.

Сканирование 【SCAN】

Радиостанция последовательно проверяет все 40 каналов. При обнаружении активности (【BUSY】) останавливается на 7 секунд после окончания передачи, затем продолжает сканирование.

Как запустить: отрегулируйте громкость и 【SQUELCH】, нажмите кнопку 【SCAN】. На дисплее загорится индикатор. Остановить: 【SCAN】 или 【РТТ】.

Режимы 【CB-PA】 и выходы

【CB-PA】 переключает аудиовыход: внутренний динамик для личного использования или внешний рупор для вещания. Гнездо 【EXTERNAL SPEAKER】 отключает встроенный динамик при подключении внешней акустики. Разъём 【PA】 — для подключения трансляционного излучателя.

ЖК-дисплей: индикация и режимы

Что показывает экран

Дисплей — информационный центр вашей рации. Он отображает:

• ✓ Номер текущего канала
• ✓ Уровень сигнала / мощности / модуляции (в зависимости от положения 【MOD/SRF】)
• ✓ Режим 【SCAN】 или 【DW】
• ✓ Статус передачи 【TX】
• ✓ Тип модуляции: 【AM】 или 【FM】

Всё на виду — не нужно гадать, в каком режиме вы работаете.

Установка в автомобиле: пошагово

Требования к электропитанию

Устройство работает только в 12-вольтовых системах. Большинство современных авто имеют «минус на массу», но в старых моделях встречается «плюсовое заземление». Проверьте тип перед подключением — ошибка приведёт к выходу рации из строя.

Важно: если не уверены — обратитесь к автоэлектрику. Лучше потратить 15 минут на консультацию, чем менять сгоревшую плату.

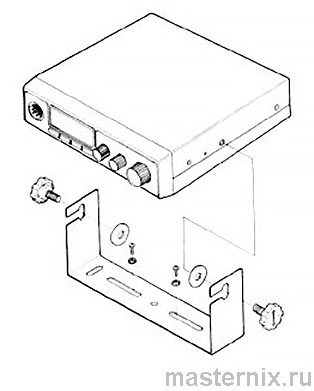

Выбор места и крепление

Оптимальное расположение — под приборной панелью: безопасно, удобно, не мешает обзору. Убедитесь, что установленная рация не ограничивает доступ к рулю, педалям или рычагам.

Этапы монтажа:

1. Разметьте отверстия по кронштейну
2. Просверлите отверстия 3 мм, закрепите кронштейн саморезами
3. Установите рацию, оставив место сзади для подключения кабелей

Внимание: при сверлении не повредите штатную проводку автомобиля.

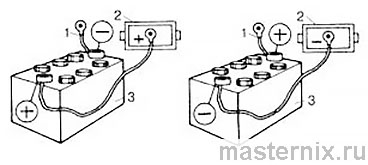

Подключение питания

Перед работой отключите АКБ — это исключит короткое замыкание.

При «минус на массу»:

• → Красный провод (+) — к плюсовой клемме АКБ, прикуривателю или блоку предохранителей
• → Чёрный провод (−) — на корпус автомобиля

При «плюс на массу» — полярность меняется. Предохранитель размещайте максимально близко к источнику питания.

Лайфхак: подключите рацию через замок зажигания — она будет выключаться автоматически, когда вы глушите двигатель. Защита от разряда АКБ.

Микрофон и внешняя акустика

Держатель микрофона крепится на боковую панель рации или приборную доску. Подключите внешний громкоговоритель в гнездо 【EXT】 — встроенный динамик отключится автоматически. Для рупора 【PA】 используйте соответствующий разъём на задней панели.

Антенна: выбор и настройка

Где и как устанавливать

От антенны зависит 80% качества связи. Основные правила:

• ✓ Размещайте в наивысшей точке автомобиля
• ✓ Чем больше части антенны над крышей — тем лучше
• ✓ Центрируйте на плоской поверхности
• ✓ Прокладывайте кабель вдали от высоковольтных проводов
• ✓ Проверьте надёжность заземления кузова
• ✓ Исключите повреждения кабеля

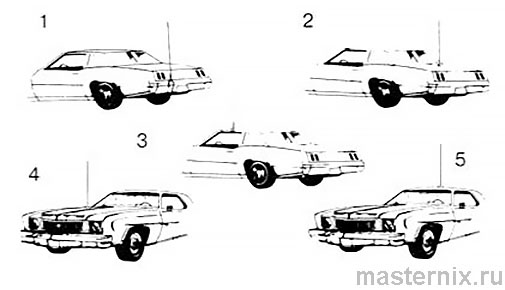

Варианты монтажа: крыша, переднее/заднее крыло, дверь, бампер. Консультация с дилером поможет выбрать оптимальное решение под ваш автомобиль.

Критично: никогда не включайте передачу без подключенной антенны. Это гарантированно выведет передатчик из строя.

Точная настройка

Некоторые антенны требуют подрезки штыря для резонанса на рабочей частоте. Используйте индикатор 【MOD/RF】: при передаче отрегулируйте длину антенны для максимального показания 【RF】. Подробная методика — в руководстве к конкретной антенне.

Подготовка к работе: 6 шагов

Быстрый старт

После установки выполните эти действия — и рация готова к работе:

1. Подключите микрофон в разъём на передней панели
2. Убедитесь, что антенна надёжно вкручена в гнездо
3. Установите 【SQUELCH】 в положение «9 часов»
4. Включите питание, отрегулируйте громкость
5. Селектором выберите нужный канал (1–40)
6. Для передачи нажмите 【РТТ】, для приёма — отпустите

Всё. Можно выходить в эфир. Просто, как три копейки.

Факторы качества связи

Что влияет на дальность

СВ-связь — это не магия, а физика. Три главных фактора:

Рельеф. Холмы, здания, лес — естественные экраны. На открытой равнине дальность максимальна, в городе или овраге — падает в разы.

Погода. Гроза, снегопад, солнечная активность могут временно ухудшить прохождение сигнала. Это нормально, не дефект рации.

Препятствия. Тоннели, многоэтажные парковки, металлические конструкции экранируют сигнал. В таких зонах связь может пропадать полностью.

Вывод: если на открытой местности связь плохая — проблема в установке или антенне. Проверьте подключения.

Подавление шумов: решения

Источники помех в автомобиле

Высокая чувствительность приёмника — плюс и минус одновременно. Рация усиливает не только полезные сигналы, но и шумы от бортовой электроники.

Главные виновники:

• ⚠️ Система зажигания (свечи, высоковольтные провода)
• ⚠️ Генератор (искрение щёток)
• ⚠️ Регулятор напряжения
• ⚠️ Электродвигатели (вентилятор, стеклоподъёмники)
• ⚠️ Статическое электричество шин и колёс
• ⚠️ Коронный разряд на острие антенны (перед грозой)

Практические методы борьбы

Диагностика: переведите ключ в положение 【ACC】 (питание есть, зажигание выключено). Если шумы пропали — источник в системе зажигания.

Решения для зажигания:

1. Установите резистивные свечи или подавители разряда
2. Используйте высоковольтные провода с помехоподавлением
3. Замените изношенные детали, отрегулируйте двигатель

Важно: не лезьте в систему зажигания без опыта. Обратитесь к автоэлектрику — безопасность дороже.

Для генератора: очистите коллектор, проверьте плотность прилегания щёток. При необходимости установите помехоподавляющие конденсаторы на клеммы регулятора напряжения.

Статика шин: обработайте покрышки антистатическим составом. Колёса: установите антистатические пружины между ступицей и сальником.

Коронный разряд антенны: переждите грозу или смените локацию. Это природное явление, рация тут ни при чём.

Итог: большинство шумов устраняется правильной установкой и обслуживанием автомобиля. Рация YOSAN JC-2204 даёт инструменты — используйте их с умом.
