Инструкция по эксплуатации врезной автомобильной антенны VHF-1 Optim диапазона частот 136 - 174 МГц
Руководство / инструкция
Прежде чем приступать к монтажу, внимательно прочитайте эту инструкцию. Ошибки при установке антенны — частая причина выхода из строя дорогостоящей радиостанции. Производитель не несёт ответственности за повреждения, вызванные нарушением правил эксплуатации.
Для каких радиостанций подходит антенна
Диапазон частот и совместимость
Антенна VHF-1 Optim разработана специально для работы в диапазоне 136-174 МГц (VHF). Это означает совместимость с профессиональными и любительскими радиостанциями, использующими данный частотный сегмент.
Устройство поставляется без кабеля — вы самостоятельно выбираете способ подключения: магнитное основание или врезной монтаж с разъёмом PL. Такая гибкость позволяет адаптировать антенну под конкретные задачи и тип транспортного средства.
Рекомендуемые основания для монтажа
Для магнитной установки оптимален вариант BM-120 PL Optim — надёжное крепление с предустановленным кабелем. Если предпочитаете стационарный монтаж, обратите внимание на врезное основание DV-920 Optim. Оба решения используют стандартный разъём PL-259, что упрощает подключение к большинству радиостанций.
Технические параметры и электрические показатели
Физические характеристики конструкции
Высота антенны составляет 1350 мм — это компромисс между эффективностью излучения и аэродинамикой. Тип конструкции: 5/8 λ, что обеспечивает усиленный сигнал по сравнению с четвертьволновыми аналогами. Штырь изготовлен из стали диаметром 2,5 мм — достаточно гибкий, чтобы выдерживать ветровые нагрузки, но жёсткий для сохранения резонансных свойств.
Электрические параметры и мощность
Рабочая полоса частот: 136-174 МГц. Ширина полосы по уровню КСВ 2:1 — 10 МГц, что даёт запас при перестройке в пределах диапазона. Коэффициент стоячей волны не превышает 1,2:1 при правильной настройке — отличный показатель для эффективной передачи энергии.
Максимальная подводимая мощность — 100 Вт. Этого достаточно для большинства автомобильных и базовых радиостанций гражданского и профессионального назначения. Разъём стандарта PL-259 обеспечивает надёжное соединение с минимальными потерями.

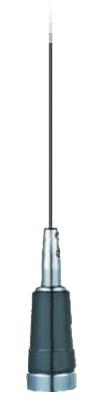

Рис. 1. Комплектация антенны VHF-1 Optim
Полная комплектация устройства
Что вы найдёте в заводской упаковке
В стандартный набор входит сама антенна, состоящая из двух основных элементов: катушки согласования и стального штыря длиной 1300 мм. Для монтажа предусмотрен шестигранный ключ — им фиксируют штырь в катушке. Инструкция и упаковка завершают комплект.
Обратите внимание: кабель и основание в комплект не входят. Это осознанное решение производителя, позволяющее пользователю выбрать оптимальный вариант крепления под свои нужды.
Требования к месту установки на автомобиле
Почему металлическая поверхность — обязательное условие
Антенна VHF-1 Optim требует установки на металлическую поверхность крыши автомобиля. Это не рекомендация, а техническая необходимость: металл выступает в роли противовеса, без которого антенна не сможет эффективно излучать сигнал.
Полотно антенны должно располагаться строго вертикально. Даже небольшой наклон меняет диаграмму направленности и снижает дальность связи. Проверяйте положение уровнем при монтаже.
Выбор между магнитом и врезным креплением
Магнитное основание удобно для временной установки и частой смены автомобиля. Врезной вариант надёжнее фиксирует антенну, но требует сверления кузова. Выбор зависит от ваших приоритетов: мобильность или постоянство.
В любом случае убедитесь, что место установки свободно от пластиковых обшивок, стёкол и других неметаллических элементов. Контакт «металл-металл» должен быть прямым, без промежуточных слоёв краски или герметика.

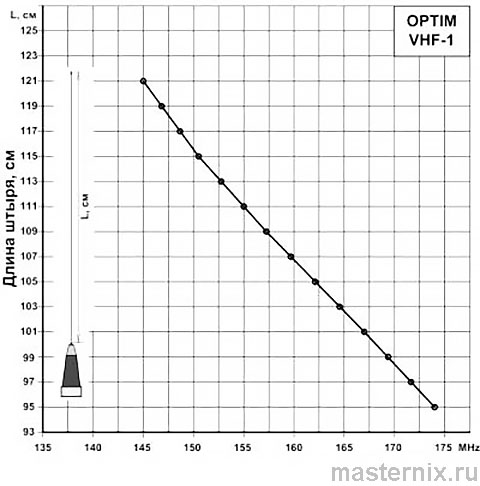

Предварительная обрезка штыря по таблице
Как определить нужную длину излучателя
После механической установки антенны требуется её настройка в резонанс с рабочей частотой вашей радиостанции. Предварительный этап — обрезка стального штыря согласно таблице, приведённой в инструкции.
Найдите в таблице вашу рабочую частоту и отрежьте штырь до указанной длины. Используйте острые кусачки или ножовку по металлу, чтобы не деформировать срез. После обрезки зачистите край мелкой наждачной бумагой — это предотвратит коррозию и улучшит контакт.
Точная настройка КСВ профессиональными приборами
Зачем нужен КСВ-метр и антенный анализатор
Предварительная обрезка — лишь первый шаг. Для достижения оптимального КСВ (не более 2,0) необходимы специализированные приборы: КСВ-метр или антенный анализатор. Они покажут реальное согласование антенны с фидером и радиостанцией.
Если у вас нет опыта работы с такими устройствами — не рискуйте. Обратитесь к специалистам по антенной технике. Неправильная настройка приводит к отражению мощности обратно в передатчик, что может вывести его из строя.
Процесс точной настройки: подключите прибор между радиостанцией и антенной, передайте тестовый сигнал, замерьте КСВ на рабочей частоте. При необходимости подкорректируйте длину штыря на 5-10 мм и повторите замер.
Правила безопасной эксплуатации
Что категорически запрещено делать
Не эксплуатируйте антенну, установленную на неметаллической поверхности — это нарушает её электрические параметры и создаёт риск повреждения радиостанции. Не касайтесь элементов антенны во время передачи — высокое напряжение может вызвать ожог или удар током.
Запрещено использовать антенну с повреждённым кабелем: нарушение изоляции ведёт к потерям сигнала и возможным коротким замыканиям. Регулярно осматривайте кабель на предмет трещин, потёртостей и следов окисления.
Важно: Допустимый КСВ — не более 2,0. Работа с более высоким значением сокращает срок службы передатчика и снижает эффективность связи. Проверяйте параметры при каждом сезонном обслуживании.
Профилактика окисления и уход за контактами
Как продлить срок службы антенны
Влага и дорожные реагенты — главные враги антенных соединений. Периодически разбирайте место крепления штыря к катушке и удаляйте окислы мягкой щёткой или салфеткой со спиртом. После чистки нанесите тонкий слой силиконовой смазки для защиты от коррозии.
Проверяйте надёжность фиксации штыря шестигранным ключом — вибрация при движении может ослабить крепление. Убедитесь, что разъём PL-259 плотно закручен и не имеет люфта.
Соблюдение этих простых рекомендаций позволит антенне и радиостанции работать без сбоев долгие годы. Профилактика занимает 10-15 минут, а экономит сотни долларов на ремонте. Стоит ли пренебрегать?
