Инструкция пользователя рация на русском языке MegaJet 3031D

Содержание

• Введение
• Технические характеристики
• Назначение органов управления
• Многофункциональный ЖКИ-дисплей

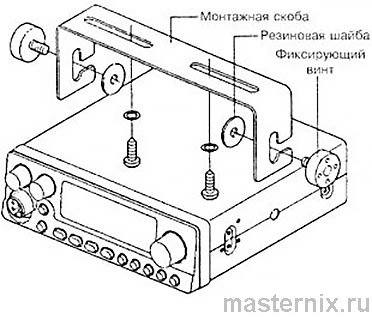

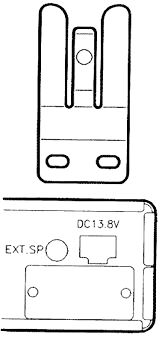

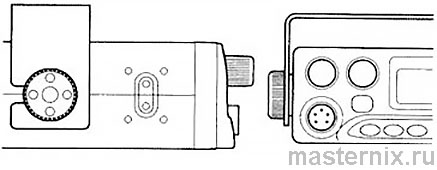

• Установка радиостанции в автомобиле

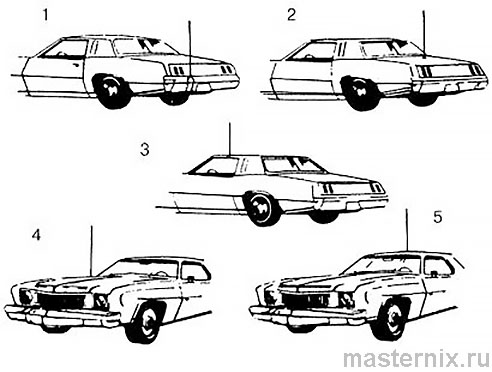

• Установка и настройка автомобильной антенны
• Правила пользования радиостанцией
• Факторы, влияющие на дальность Си-Би связи

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ MegaJet MJ-3031D, ОЗНАКОМЬТЕСЬ С ДАННЫМ ТЕХНИЧЕСКИМ ОПИСАНИЕМ.

1. Введение

Автомобильная Си-Би радиостанция MegaJet MJ-3031D разработана на основе современных технологий и является модификацией радиостанци MegaJet MJ-3031.

Передатчик радиостанции MegaJet MJ-3031D имеет максимально допустимую для данного класса излучаемую мощность 10 Вт и высококачественную модуляцию. Кроме того, приемником радиостанции является супергетеродин с двойным преобразованием частоты, с двухконтурной перестраиваемой входной цепью, кварцевыми и керамическими фильтрами и ограничителем низкочастотного шума.

Совершенно новый дизайн корпуса и панели управления радиостанции обеспечивает максимальное удобство при эксплуатации. Особое внимание уделено экономии времени доступа к органам управления радиостанции.

Особенности радиостанции MegaJet MJ-3031D

• 240-каналов на поддиапазонах A, B, C, D, E и F
• Новейший ЖКИ-дисплей типа Black Matrix с запоминанием текущего режима
• 12-сегментный индикатор уровня/мощности сигнала
• Возврат к предыдущему каналу при сканировании
• Запоминание 4-х каналов по выбору пользователя
• Система шумоподавления
• Параллельное прослушивание двух каналов
• Система селективного вызова DTMF

2. Технические характеристики

• Диапазон радиочастот A: 26065 - 26505 кГц; D: 27415 - 27855 кГц B: 26515 - 26955 кГц; E: 27865 - 28305 кГц C: 26965 - 27405 кГц; F: 28315 - 28755 кГц
• Количество каналов 240 в “Европейской” сетке
• Виды модуляции частотная (ЧМ) и амплитудная (АМ)
• Импеданс антенны 50 Ом
• Управление Регулятор громкости с выключателем питания, регулятор шумоподавления, настройка на каналы (вверх/вниз), 12-сегментный измеритель уровня, переключатели: CLL, DTMF, SCAN, A/F, DW, FRQ, CH9, память 1, 2, 3 и 4.
• Громкоговоритель 84 мм; 8 Ом; 1,0 Вт
• Микрофон Конденсаторный микрофон
• Напряжение питания 13,8 В
• Габариты 159 х 138 х 48 мм
• Вес 850 г

Для повышения надежности в системе управления радиостанции используется бесконтактная коммутация на диодах и транзисторах.

Выходные каскады передатчика имеют защиту от рассогласования, короткого замыкания и обрыва в антенном кабеле.

Имеется встроенный фильтр в цепи питания для исключения влияния помех от системы зажигания автомобиля.

ПРИЕМНИК

• Чувствительность при 10 дБ С/Ш 0,8 мкВ (АМ); 1,0 мкВ (ЧМ)
• Избирательность 60 дБ при ширине полосы +/- 10 кГц
• Диапазон АРУ 80 дБ
• Диапазон шумоподавителя 0,5 мкВ - 1000 мкВ
• Выходная звуковая мощность 1,0 Вт на 8 Ом при 10% искажений
• Искажения при входном сигнале 1000 мкВ не более 3%
• Диапазон звуковых частот 400 - 2400 Гц
• Промежуточные частоты 1-я - 10695 кГц; 2-я - 455 кГц
• Избирательность по побочным каналам приема не менее 45 дБ

ПЕРЕДАТЧИК

• Уровень излучаемой мощность 10 Вт
• Стабильность частоты не более 0,005%
• Уровень побочных излучений не более - 70 дБ
• Потребляемый ток не более 2,0 А
• Параметры модуляции АМ 90% (+/-5%)
• Девиация частоты при работе с ЧМ 2,0 кГц

3. Назначение органов управления

(Органы управления радиостанцией указаны цифрами на рис. 1)

(1) Регулятор SQUELCH - “Шумоподавитель”

. Этот регулятор используется для регулировки уровня порога слышимости шума при отсутствии принимаемого сигнала. Для достижения максимальной чувствительности приемника этот регулятор нужно установить в положение, при котором собственные или эфирные шумы только начинают подавляться. Вращайте регулятор по часовой стрелке до момента пропадания шумов в динамике. Принимаемый сигнал должен быть чуть выше уровня порога шумоподавителя. Дальнейшее вращение регулятора по часовой стрелке увеличивает порог шумоподавителя и увеличивает уровень сигнала, который может быть слышен. При крайнем правом положении ручки возможен прием только очень мощных сигналов.

При регулировке соблюдайте аккуратность, так как небрежная установка уровня шумоподавления может значительно ухудшить чувствительность приемника, вследствие чего станет невозможным прием слабых сигналов.

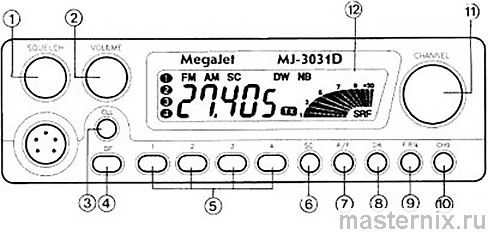

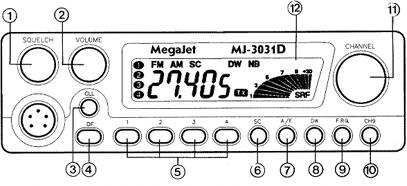

Рис1. Радиостанция MegaJet MJ-3031D. Вид панели управления.

(2) ON/OFF/VOLUME - “Включение/Выключение Питания, Регулятор Уровня Громкости”

. Поверните ручку по часовой стрелке для включения питания и установки нужного уровня громкости.

(3) Кнопка CLL (Call Channel Selector) - “Селективный Вызов Канала”

(4) Кнопка DF (DTMF) - “Двухтональная Модуляция Несущей”

Режим селективного вызова DTMF обеспечивает двухтональную модуляцию несущей частоты. Преимущества такого режима для селективного вызова состоят в том, что до прихода вызова необходимого абонента приемник Вашей радиостанции находится в режиме блокирования выходного сигнала (режим бесшумной настройки).

Работа в этом режиме происходит следующим образом:

Станции А и Б имеют систему селективного вызова DTMF. Селективный код станции "А" - 1234; станции "Б" - 4321. В станции "С" отсутствует система селективного вызова. Все станции - "А","Б" и "С" настроены на канал 20. Приемник "Б" находится в режиме включенной бесшумной настройки при селективном вызове. То есть шумы в приемнике отсутствуют. Например: Абонент "А" желает вызвать абонента "Б". Для этого абонент "А" должен ввести код (4321) и нажать кнопку селективного вызова “CLL”.

Передатчик абонента "А" передает 5 сигналов тонального вызова. Абонент "Б" принимает сигналы тонального вызова, распознает код и отключает систему блокировки шумов. После этого абоненты "А" и "Б" могут говорить друг с другом.

Как запрограммировать код DTMF ?

1. Включите питание радиостанции.

2. Нажмите кнопку “DF” на короткое время. На ЖКИ-дисплее появится знак "DF".

3. Введите селективный код приемника (например: 3214).

Ввод кода производится в начале эксплуатации радиостанции; в процессе эксплуатации код также может быть изменен (как для приемника, так и для передатчика).

А) Нажмите кнопку “DF” с удержанием не менее 2 сек. На дисплее появятся четыре цифры (0,0,0,0), причем цифра “0" в первом разряде слева должна мигать.

B) При мигании необходимо выбрать и нажать любую цифру (в данном случае "3”), после чего мигание этой цифры прекратится и начнет мигать цифра во втором разряде. Таким образом набирается весь селективный код.

C) После набора четырех цифр кода они все начинают мигать в течение 5 сек, после чего дисплей начинает работать в нормальном режиме, индицируя номер канала и данный код, который запрограммирован для приемника радиостанции. Это код приемника.

4. Введите селективный код передатчика (например: 2234).
