Недокументированные возможности Vector VT44 Military / Vector VT44 Military Special

❗👉➨ Прежде чем приступить к программированию радиостанции необходимо внимательно прочитать настоящее описание.

❗👉➨ Любые манипуляции с сервисными настройками могут привести к выходу из строя радиостанции!

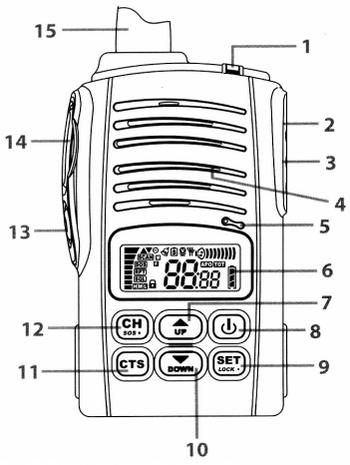

Органы управления

Vector VT-44 Military Недокументированные возможности переносной рации

1. Светодиодный индикатор.
2. Разъем внешнего наушника.
3. Разъем внешнего микрофона.
4. Громкоговоритель.
5. Микрофон.
6. ЖКИ дисплей.
7. Кнопка «Вверх».
8. Кнопка вкл./выкл. питания.
9. Функциональная кнопка.
10. Кнопка «Вниз».
11. Кнопка «CTCSS».
12. Кнопка «Каналы».
13. Открытие шумоподавителя (monitor) / подсветка.
14. Кнопка «Прием/ Передача» (PTT).
15. Антенна.

Режим входа в настройки и переключения выходной мощности передатчика

1.Переход из штатного режима «LPD» в режим переключение мощности и наоборот:

При выключенной радиостанции, одновременно нажать кнопки «РТТ» и «SET» . Не отпуская этих кнопок нажать кнопку включение питания. На экране дисплея, с левой стороны внизу, появится символ:

➠ [H] высокая выходная мощность
➠ [M] средняя выходная мощность
➠ [L] низкая выходная мощность

2.Переключение выходной мощности [H], [M], [L]:

Нажмите на кнопку «РТТ» для выхода на передачу, и не отпуская «РТТ» нажмите кнопку «UP» или «DOWN» в зависимости от повышения выходной мощности или понижения.

- При каждом нажатии кнопки «UP» выходная мощность переключается от режима [L] до режима [H].
- При каждом нажатии кнопки «DOWN» выходная мощность переключается от режима [H] до режима [L].

Режим сервисной регулировки выходной мощности H M L

Для входа в сервисный режим регулировки и необходимого значения режимов выходной мощности, уровня шумоподавителя и уровня модуляции CTCSS кода:

- При выключенной радиостанции одновременно нажать кнопки «CH» и «SET» , не отпуская этих кнопок нажать кнопку включение питания .
- Не отпуская держать нажатыми 4 секунды.
- После тройного звукового сигнала, на экране дисплея появится символ:

Vector VT-44 Military Недокументированные возможности портативной рации

который показывает уровень выходной мощности в изначальном заводском режиме LPD.

При каждом нажатии кнопок «UP» или «DOWN» мощность, в данном режиме, можно изменить в диапазоне (0…255).

❗👉➨ Все цифровые значения в сервисном режиме являются условными!

❗👉➨ Устанавливать максимально возможный уровень не следует, это может повредить выходной каскад передатчика! Данный дефект не является гарантийным!

❗👉➨ Любые манипуляции с сервисными настройками могут привести к выходу из строя радиостанции!

❗👉➨ Пользователь, полностью берет на себя ответственность, за отказ от заводских настроек и возможные последствия подключения собственных сервисных настроек!
