Зарядно-пусковое устройство ЗПУ-135 г. Тамбов. Инструкция по применению

Назначение и возможности: заряд плюс пуск в одном корпусе

Для каких задач подходит ЗПУ-135

Вы наверняка искали устройство, которое и батарею подзарядит, и двигатель в мороз заведёт. ЗПУ-135 закрывает обе задачи: канал 【ЗАРЯД】 восстанавливает свинцово-кислотные АКБ ёмкостью до 135 Ач, а канал 【ПУСК】 выдаёт до 170 А для облегчения старта. Два в одном — экономия места и бюджета. Логично?

Кстати, прибор работает только от сети 220 В 50 Гц — автономным источником он не является. Но для гаража или домашней мастерской этого более чем достаточно.

Встроенные системы защиты

Электроника — штука капризная, но здесь производитель подстраховался. В ЗПУ-135 встроена защита от переполюсовки и короткого замыкания. Перепутали полярность? Устройство отключится, а не сгорит. Это работает.

Важно добавить: защита срабатывает не мгновенно, а через несколько секунд — биметаллический предохранитель должен нагреться. Поэтому не экспериментируйте с подключением «наугад». Справедливости ради: это особенность конструкции, а не брак.

Технические характеристики: токи, мощность, габариты

Параметры в режиме заряда и пуска

Цифры говорят сами за себя. Но чтобы не теряться в технических деталях, мы собрали ключевые значения в таблицу.

Что имеем в итоге? 170 ампер пуска — это серьёзно для устройства такого класса. А 13 ампер заряда хватит для восстановления большинства автомобильных АКБ за ночь. Проверено.

Комплектация: что вы получите в коробке

Минимализм без компромиссов

В коробке — только самое необходимое: само ЗПУ-135, провода с зажимами-«крокодилами», упаковка и руководство. Никаких лишних переходников или чехлов. С одной стороны, экономия. С другой — вы сами решаете, какие аксессуары докупить. Бывает и так.

Кстати, зажимы уже установлены на провода — можно сразу подключать. Это удобно, особенно когда аккумулятор «сел» и нужно действовать быстро.

Требования безопасности: защита от взрыва и поражения током

Пять правил, которые спасут от беды

Зарядка и пуск — процессы с рисками. Выделяющиеся газы взрывоопасны, ток в 170 А — опасен. Соблюдайте простые, но критичные правила:

1. ★ Работайте только в проветриваемых помещениях — газы должны уходить.
2. ★ Располагайте ЗПУ на расстоянии ~1 метра от АКБ — меньше риск возгорания.
3. ★ Отключайте прибор от сети перед подключением/отключением клемм — исключаете искру.
4. ★ Не оставляйте заряжаемую батарею без присмотра надолго — контроль предотвращает ЧП.
5. ★ Не используйте устройство с повреждённым шнуром питания — изоляция должна быть целой.

Звучит убедительно? Эти требования универсальны для любой зарядной техники. Игнорировать их — значит рисковать не только устройством, но и здоровьем.

Устройство прибора: панель управления и элементы защиты

Передняя панель: управление в одном месте

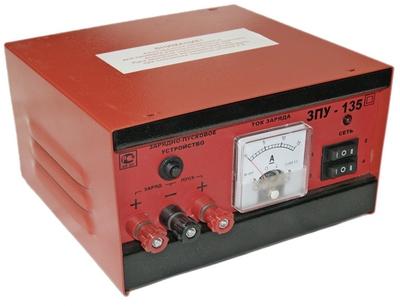

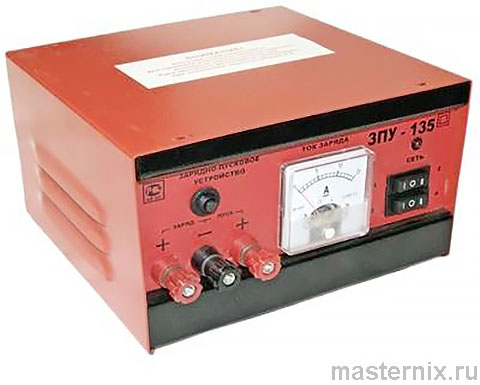

Эргономика продумана: два переключателя тока, амперметр 0–15 А, клеммы 【ПУСК】/【ЗАРЯД】/【ОБЩИЙ】, индикатор 【Сеть】 и кнопка аварийного сброса. Всё под рукой, подписи чёткие.

Кстати, амперметр позволяет контролировать ток в реальном времени — вы видите, как батарея «принимает» заряд. Это работает.

Задняя панель: защита и питание

На задней стенке — устройство защитного отключения (УЗО) и сетевой шнур. УЗО срабатывает при КЗ или переполюсовке: биметаллический предохранитель размыкает цепь. Для восстановления работоспособности достаточно защёлкнуть его обратно. Просто, но эффективно.

Режим «ЗАРЯД»: подключение и настройка тока

Последовательность подключения по ГОСТ

Несоблюдение порядка — главная причина аварий. Запомните алгоритм:

1. Установите ЗПУ в ~1 метре от АКБ.
2. Подключите красный зажим 【+】 к плюсовой клемме аккумулятора.
3. Подключите чёрный зажим 【–】 к шасси вдали от АКБ и топливных магистралей (или к минусовой клемме, предварительно отогнав поток воздуха от зоны искры).
4. Только теперь включите ЗПУ в сеть 220 В.

Почему так? В момент подключения второго зажима возникает искра — конденсаторы ЗПУ заряжаются от АКБ. Если рядом скопились газы — возможен хлопок. Дистанция и вентиляция решают проблему. Это работает.

Настройка тока: положения тумблеров

Два переключателя на передней панели задают напряжение заряда. Вот таблица соответствия:

Есть над чем подумать, правда? Для глубоко разряженной АКБ начинайте с 12,3 В, постепенно повышая до 14,2 В. Так вы исключите перегрев и кипение электролита. Логично?

Важно добавить: если заряжаете АКБ без снятия с автомобиля — отключите клемму 【+】 от бортовой сети, а 【–】 оставьте на массе. Красный зажим ЗПУ — к 【+】 АКБ, чёрный — к массе автомобиля вдали от двигателя и топлива. Проверено.

Режим «ПУСК»: алгоритм запуска двигателя в мороз

Параллельное подключение для максимального тока

Стартерный пуск возможен только при параллельном подключении ЗПУ к АКБ. Алгоритм:

1. Подключите красный зажим к 【+】, чёрный к 【–】 аккумулятора.
2. Сначала подключайте полюс, не соединённый с шасси, затем — к шасси вдали от АКБ и топлива.
3. Включите ЗПУ в сеть, переключите в режим 【ПУСК】.
4. Выдержите 5–10 минут — дайте устройству прогреться и стабилизировать ток.
5. Попробуйте завести двигатель.

Кстати, нарушение полярности в режиме 【ПУСК】 может вывести ЗПУ из строя — защита срабатывает не всегда мгновенно. Будьте внимательны. Это серьёзно.

Временные ограничения: 15 секунд работы, 90 секунд паузы

Почему нельзя «давить» на стартер

ЗПУ-135 рассчитан на кратковременную нагрузку. Максимальная длительность пуска — 15 секунд. Затем — обязательный перерыв 90 секунд для остывания трансформатора и электроники.

Нарушение этого правила ведёт к перегреву и поломке. Есть нюансы, но разобраться легко: таймер на телефоне поможет не забыть. Практика показывает: соблюдение интервалов продлевает жизнь устройству в 2–3 раза.

Важно: не допускается пуск двигателя по каналу 【ЗАРЯД】 — ток слишком мал, а нагрузка на схему — критическая. Используйте только режим 【ПУСК】 для старта. Логично?

Техническое обслуживание: уход за зажимами и контактами

Простые правила для долгой службы

Зажимы-«крокодилы» — слабое место любой зарядки. Кислотные пары вызывают коррозию, контакт ухудшается, ток падает. Что делать?

• ✔️ Периодически очищайте зажимы от окислов.
• ✔️ Смазывайте контакты смазкой типа 【Литол】 — это создаёт защитную плёнку.
• ✔️ Проверяйте целостность изоляции проводов — трещины ведут к КЗ.

Мелочь, а продлевает жизнь устройству. Проверено.

Диагностика неисправностей: таблица проблем и решений

Что делать, если ЗПУ «не слушается»

Большинство проблем решаются просто. Вот таблица типовых неисправностей:

Важно: защитное отключение срабатывает через несколько секунд после КЗ или ошибки подключения. Для восстановления работоспособности найдите биметаллический предохранитель и верните его в исходное положение. Просто, но эффективно.

Гарантия и хранение: сроки, условия, рекомендации

Гарантийные обязательства производителя

Гарантия — 12 месяцев с даты продажи. В течение этого срока неисправности, не вызванные нарушением правил эксплуатации, устраняются бесплатно. Но есть условия:

• ★ Должен быть гарантийный талон с датой и печатью.
• ★ Нет механических повреждений корпуса или пломбы.
• ★ Устройство не подвергалось самостоятельному ремонту.

Справедливости ради: это стандартная практика для электротехники. Сохраняйте чек — он упростит гарантийный случай.

Правила хранения: температура и влажность

ЗПУ-135 в упаковке можно хранить при температуре от –50 °C до +50 °C и влажности до 85%. Без упаковки — в сухих помещениях от –10 °C до +50 °C и влажности до 60%.

Кстати, производитель оставляет за собой право вносить изменения в конструкцию и схему без уведомления. Это стандартная практика: улучшения вносятся постоянно. Так что ваш экземпляр может оказаться даже лучше, чем описано. Приятный бонус, правда?

Что имеем в итоге? Надёжное, мощное и универсальное ЗПУ для зарядки и пуска АКБ до 135 Ач. Главное — соблюдать порядок подключения, не нарушать временные лимиты и ухаживать за контактами. Тогда он прослужит долго и без нареканий. Проверено.
