Устройство пуско-зарядное 12-24V/20-200Ач/200А г. Тамбов. Инструкция по применению

Производитель оставляет за собой право модернизации конструкции ЗПУ-12/24. Скажу прямо: это стандартная практика, которая не влияет на совместимость с аккумуляторами. Главное — базовые параметры остаются неизменными.

Ключевые возможности ЗПУ-12/24 для надёжного запуска

Назначение и область применения

ЗПУ-12/24 создавали для двух задач: подзарядки свинцовых АКБ напряжением 12 или 24 В и помощи при запуске двигателя в холодное время. Вы наверняка сталкивались с ситуацией, когда аккумулятор «садится» в самый неподходящий момент — здесь устройство выступает как страховка.

Встроенная защита от переполюсовки и короткого замыкания — это не просто формальность. Практика показывает: ошибки при подключении «крокодилов» случаются чаще, чем хотелось бы. ЗПУ-12/24 реагирует на них за секунды, отключая выход.

Преимущества модели

• ✔️ Амперметр на передней панели — контроль тока в реальном времени без догадок
• ✔️ Два режима работы: 【ЗАРЯД】 для восстановления ёмкости и 【ПУСК】 для экстренного запуска
• ✔️ Совместимость с АКБ ёмкостью до 200 А/ч — подходит для легковых авто и малой коммерческой техники
• ✔️ Компактная упаковка и готовые к работе зажимы типа «крокодил»

Есть нюансы. Устройство не предназначено для не перезаряжаемых батарей — это важно. И да, повреждённый шнур питания — прямой путь к отказу от эксплуатации. Безопасность прежде всего.

Технические параметры: мощность, ток, габариты

Электрические характеристики

Почему такие ограничения по времени пуска? Трансформатор нагревается. 15 секунд — оптимальный баланс между эффективностью и ресурсом. Впрочем, не всегда этого хватает с первого раза — отсюда и требование выдерживать паузу.

Эксплуатационные условия

Устройство рассчитано на работу в закрытых помещениях при температуре от −10°С до +35°С. Влажность — до 85%. Если честно, в гараже без отопления зимой могут возникнуть сложности. Это серьёзно: конденсат на плате — враг электроники.

Габариты 280×265×170 мм и масса 12 кг делают ЗПУ-12/24 мобильным, но не «карманным». Имеет смысл, правда?

Требования безопасности при эксплуатации

Обязательные правила

4.1–4.4: не снимать кожух, не ремонтировать защитные узлы, не блокировать отключение. Тут есть подводные камни — попытка «улучшить» схему может привести к поражению током.

4.5–4.6: при зарядке выделяются взрывоопасные газы. Проветривайте помещение и держите устройство на расстоянии ~1 метра от АКБ. Знакомо? Многие игнорируют это правило, а зря.

Критические предупреждения

4.8 Помните: оставленный без присмотра заряжаемый аккумулятор — источник риска. Не всё гладко, если процесс идёт часами без контроля. Особенно в гаражах с легковоспламеняющимися материалами.

Отключайте ЗПУ от сети перед подключением/отключением клемм. Это базовое правило, которое почему-то часто нарушают.

Устройство: панель управления и элементы

Компоновка и органы управления

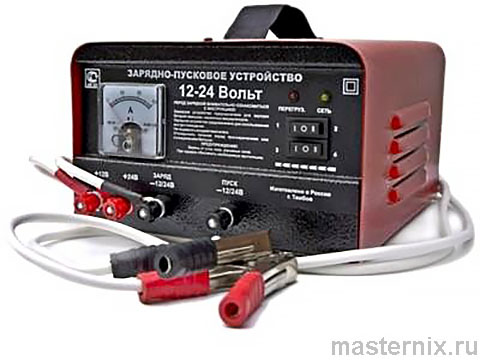

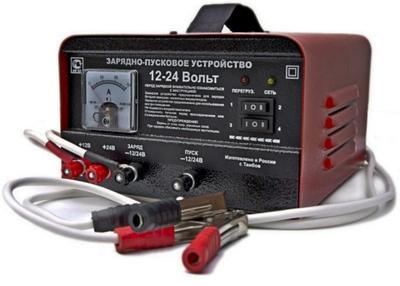

Корпус ЗПУ-12/24 скрывает трансформатор и схему. На передней панели вы найдёте:

• → Два двухпозиционных переключателя тока 【ЗАРЯД】
• → Амперметр с диапазоном 0–30 А
• → Клеммы 【+12V】 / 【+24V】 / 【ЗАРЯД】 / 【ПУСК】
• → Индикаторы 【Сеть】 и 【Перегрузка】

На задней стенке — устройство защитного отключения и сетевой шнур. Всё логично, без лишних элементов.

Как заряжать АКБ: пошаговая инструкция

Подключение и настройка

6.1–6.2: разместите устройство в ~1 метре от АКБ, подключите красный зажим к 【+】, чёрный — к 【−】. Порядок важен: сначала клемма на АКБ, потом — на шасси вдали от топливной системы.

6.4: выберите ток заряда переключателями. Таблица настроек:

• ➤ 1-3 → 12,3 В
• ➤ 2-3 → 13 В
• ➤ 1-4 → 13,6 В
• ➤ 2-4 → 14,2 В

Получается, чем выше разряд — тем мягче должен быть начальный ток. Это продлевает жизнь пластин аккумулятора.

Особенности заряда без снятия АКБ

*При работе на автомобиле: отключите 【+】 от бортовой сети, 【−】 оставьте на массе. Красный зажим ЗПУ — на 【+】 АКБ, второй провод — на чистый металл кузова вдали от двигателя. Почему так? Чтобы избежать скачков напряжения в электронике авто.

Режим 【ПУСК】: запуск двигателя без ошибок

Алгоритм экстренного запуска

7.1–7.3: подключите зажимы параллельно АКБ, соблюдая полярность. Сначала — свободный полюс, потом — шасси. Нарушение полярности в режиме 【ПУСК】 может вывести устройство из строя. Это не преувеличение.

7.4: после подключения к сети выдержите 5–10 минут в режиме 【ПУСК】, затем пробуйте запуск. Почему пауза? Прогрев обмоток трансформатора повышает отдачу тока.

Критические ограничения

Примечание: не используйте канал 【ЗАРЯД】 для пуска — только 【ПУСК】. Длительность попытки — максимум 15 сек, интервал — 90 сек. Нарушение ведёт к перегреву и поломке. И да, не замыкайте «крокодилы» между собой для «проверки» — это не тестер.

Диагностика неисправностей и быстрое устранение

Таблица типовых проблем

*Защитное отключение: при КЗ или переполюсовке срабатывает биметаллический предохранитель. Для сброса — защёлкните его в исходное положение. Просто, но эффективно.

Обслуживание и правильное хранение устройства

Уход за контактами

Зажимы «крокодил» требуют чистоты: попадание кислоты вызывает коррозию и потерю контакта. Рекомендуется смазывать их 【Литол】 — это снижает окисление. Скажу прямо: 2 минуты профилактики экономят часы поиска плохого контакта.

Условия хранения

9.1: в упаковке — от −50°С до +50°С, влажность ≤85%. 9.2: без упаковки — от −10°С до +50°С, влажность ≤60%. Разница в требованиях связана с защитой от конденсата. Если честно, лучше хранить в коробке — меньше рисков.

Гарантийные обязательства изготовителя

Срок и условия гарантии

Изготовитель гарантирует работу ЗПУ-12/24 в течение 12 месяцев с даты продажи при соблюдении правил эксплуатации. Неисправности, не вызванные нарушением инструкций, устраняются бесплатно.

Важный момент: если на талоне нет даты продажи с печатью, отсчёт идёт от даты выпуска прибора. Замечания и предложения направляйте производителю — обратная связь помогает улучшать продукт.
