Зарядное устройство для аккумуляторных батарей КУЛОН 820 Инструкция по эксплуатации

1. Общие сведения

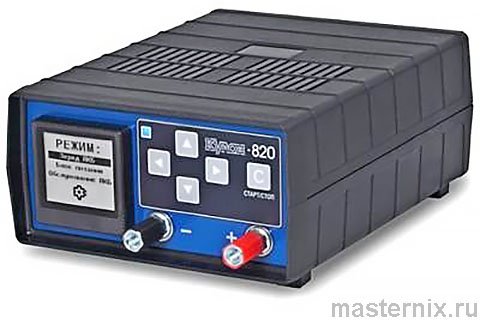

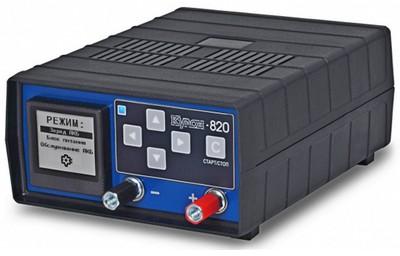

Зарядное устройство КУЛОН 820 предназначено для заряда всех типов аккумуляторных батарей (в дальнейшем - АКБ) - щелочных, гелевых, AGM, WET, GEL напряжением 6 - 12 Вольт и емкостью 2 ... 200 А*ч, применяемых на автомобилях, мотоциклах, катерах и т.д. Также прибор может использоваться в режиме регулируемого блока питания с напряжением от 6,0В до 16,0В с выходным током до 15,0 А

Зарядное устройство Кулон-820 имеют графический жидкокристаллический дисплей, на котором отображаются текущие параметры заряда, настраиваемые параметры и информационные сообщения.

Зарядное устройство реализует сложный алгоритм заряда, включающий предварительный заряд сильно разряженного аккумулятора, основной заряд комбинированным методом (стабилизация тока на этапе основного заряда с переключением в режим стабилизации напряжения на конечном этапе), возможный дозаряд батареи импульсным током, а также режим безопасного хранения батареи с поддержанием заряда, аналогично системам бесперебойного питания. Данный метод обеспечивает автоматическое поддержание оптимальной скорости заряда, не допуская опасного для батареи перенапряжения.

❗👉➨ Зарядное устройство имеет электронную схему защиты от перегрузок и короткого замыкания.

Устройство способно разряжать батарею током до 3А в режиме обслуживания

.

2. Требования по технике безопасности

2.1. Перед началом эксплуатации зарядного устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

❗👉➨ 2.2. ВНИМАНИЕ! В процессе заряда аккумуляторной батареи происходит выделение взрывоопасных газов, поэтому заряд аккумуляторных батарей необходимо производить в хорошо проветриваемом помещении. Электролит представляет собой агрессивное вещество. В случае попадания кислоты на одежду ее необходимо промыть проточной водой. При попадании кислоты на кожу или в глаза необходимо срочно промыть пораженные участки проточной водой и обратиться к врачу.

2.3. Не допускается вскрытие корпуса прибора. Запрещается перекрывать вентиляционные отверстия на корпусе прибора. Перед подключением прибора к сети убедитесь в отсутствии повреждений корпуса прибора, изоляции сетевого шнура и выходных проводов.

2.4. Не допускайте попадания любых жидкостей и мелких посторонних предметов на корпус прибора и сетевой провод.

2.5. В процессе заряда аккумуляторной батареи возможно превышение температуры корпуса устройства над температурой окружающего воздуха до 40°С.

2.6. Для предотвращения образования конденсата внутри прибора храните его в сухом, хорошо проветриваемом помещении при температуре окружающего воздуха от 0 до 40 С и относительной влажности не более 80%.

❗👉➨ После пребывания прибора в неблагоприятных климатических условиях, перед включением прибор следует выдержать в течении двух часов в сухом и теплом помещении.

3. Условия эксплуатации

❗👉➨ ВНИМАНИЕ!
Контролируйте надежность соединения выходных проводов и выходных клемм прибора, надежность установки и номинал защитного предохранителя. Не соблюдение этих требований может привести к нагреванию выходных клемм, держателя предохранителя и стать причиной выхода прибора из строя.

3.1. В процессе заряда аккумулятор и зарядное устройство следует располагать на негорючей поверхности, на достаточном расстоянии от источников тепла и открытого огня. При работе прибора должны быть обеспечены условия для нормальной циркуляции воздуха.

3.2. Начало заряда аккумуляторной батареи (первые 15 минут) должно проходить под постоянным контролем. При использовании прибора в качестве блока питания должен осуществляться периодический контроль.

3.3. Защита прибора от неправильного подключения аккумуляторной батареи (переполюсовка) обеспечивается встроенной схемой защиты.

3.4. Для повышения ресурса вентилятора охлаждения в приборе реализовано регулирование скорости вращения в зависимости от выходной мощности. Шум вентилятора и незначительные шумы импульсного преобразователя не являются дефектом прибора.

3.5. Для комфортной работы в условиях недостаточной освещённости прибор снабжён светодиодной подсветкой экрана. Снижение яркости подсветки при напряжении на выходе прибора менее 6.3В обусловлено схемотехникой и не является дефектом прибора.

..

4. Технические характеристики

Напряжение питающей сети частотой 50 Гц: 220 В + 10%
Максимальная потребляемая мощность: 250 Вт
Максимальный ток разряда аккумулятора при отключенной сети 220 В: 30 мА

Диапазон установок значений в режиме “Заряд АКБ”

Ток заряда на основном этапе: 1,0-15,0 А
Ток на этапе предзаряда: 0,5-7,5 А
Ток на этапе дозаряда: 0,5-15.0 А
Ток на этапе хранения: 0,5-3,7 А
Дискретность установки: 0,1 А
Напряжение на АКБ на этапе дозаряда: 6,0-16,5 В
Напряжение на АКБ на остальных этапах: 6,0-16,0 В
Дискретность установки: 0,1 В

Диапазон установок значений в режиме “Обслуживание АКБ”

Ток разряда: 0,5-3,0 А
Минимальное напряжение разряда: 7.0 В
Дискретность установки: 0,1 А

Диапазон установок значений в режиме “Блок питания”

Ток ограничения: 1,0-15,0 А
Дискретность установки: 0,1 А
Выходное напряжение: 6,0-16,0 В
Дискретность установки: 0,1 В
Максимальная мощность: 190 Вт

Дискретность индикации значений:
напряжения: 0,1 В
тока: 0,1 А

Точность измерения величины:
напряжения: +0,1 В
тока: +0,1 А

Диапазон рабочих температур: -20°С. +40°С
Масса: 800 г
Габаритные размеры: 153х85х215 мм

5. Подготовка прибора к работе

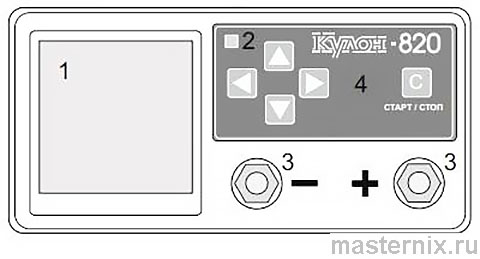

Элементы расположенные на лицевой панели:

1 - Графический ЖК-дисплей;
2 - Индикаторный светодиод;
3 - Клеммы подключения выходных проводов;
4 - Кнопки управления.

5.1. Извлеките шнур сетевого электропитания и выходные провода, которые находятся за задней съемной крышкой корпуса прибора.

5.2. Проверьте внешним осмотром прибор на отсутствие повреждений корпуса, сетевого и соединительных проводов.

5.3. Подключите выходные провода к клеммам прибора. Красный провод к плюсовой клемме прибора, черный провод к минусовой клемме прибора.

5.4. Подключите к заведомо исправной розетке сетевой провод. При появлении признаков неисправности отключите прибор от сети и обратитесь за консультацией на предприятиеизготовитель.

6. Описание работы с прибором

6.1. Не подключая нагрузки (АКБ), подключите зарядное устройство к питающей сети.

6.2. При первом включении Вы окажетесь в главном меню.

Главное меню прибора:
Возможен переход в режимы
- зарядного устройства;
- блока питания;
- обслуживания АКБ;
- настройки прибора.

6.3. Навигация по меню прибора.

6.3.1 Перемещение по меню осуществляется нажатием кнопок с вертикальными стрелками, выбор пункта – нажатием на кнопку . Выбранный пункт выделяется на экране темным фоном. Также кнопками со стрелками верх и вниз осуществляется изменение выбранного параметра, нажатием кнопки его подтверждение и установка. До нажатия значение параметра фактически не изменяется. Нажатие кнопки отменяет сделанные изменения (в режиме изменения выбранного параметра) или вызывает переход в меню верхнего уровня. Пуск выбранного режима осуще ствляется длительным нажатием кнопки «Старт/Стоп», останов - коротким нажатием.

6.3.2. Если в режиме изменения параметра не нажимать кнопки в течение 30 секунд, устройство автоматически выйдет из режима изменения параметра, оставив его значение без изменения.

6.4. Режим блока питания.

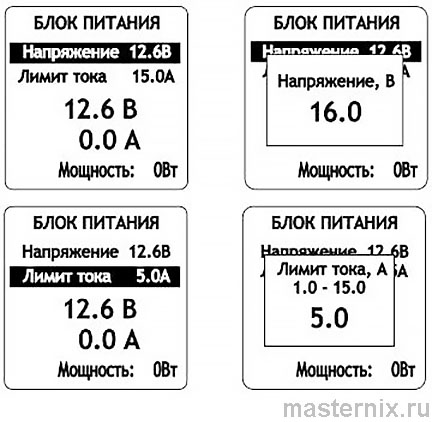

6.4.1. В режиме блока питания на экране отображаются заданное напряжение и максимальный ток, текущие значения напряжения, тока и мощность в нагрузке.

6.4.2. Возможна регулировка напряжения и величины максимального тока.

❗👉➨ Пределы регулирования тока ограничения автоматически выбираются с учетом максимальной выходной мощности устройства (190 Вт).

6.4.3. Если в настройках прибора выбран пункт «сохранять настройки БП» (см.п.6.9.), все параметры будут восстановлены при следующем включении. При этом прибор сразу включится р режиме Блока питания.

6.5. Режим зарядного устройства.

6.5.1. Общая информация. Устройство осуществляет заряд аккумуляторной батареи по сложному алгоритму, включающему несколько этапов: Предзаряд, Основной заряд, Дозаряд импульсным током и Хранение с поддержанием уровня заряда батареи при безопасном напряжении. Каждый этап может быть индивидуально настроен или выключен, кроме Основного заряда. В заводских установках этапы Предзаряд, Дозаряд - отключены. Параметры всех этапов заряда (ток и напряжение) выбираются автоматически, исходя из выбранного профиля АКБ. При необходимости параметры всех этапов могут быть изменены пользователем. Если в настройках прибора выбран пункт «сохранять настройки ЗУ» (см.п.6.9.), все изменения будут сохранены при отключении от сети и восстановлены при следующем включении устройства. При этом прибор включится сразу в режиме Зарядного устройства.

Настройка параметров заряда:

Для каждого этапа заряда показаны его основные параметры или «ВЫКЛ.», если он отключен.

6.5.2. Этапы процесса заряда:

6.5.2.1. Предварительный заряд.

Используется при работе с сильно разряженными АКБ.

6.5.2.2. Основной заряд.

В данном приборе используется возможность завершения основного этапа заряда как по достижении напряжением на АКБ определённого значения, так и по снижению зарядного тока до определённой величины. Длительность заряда так же задается в параметрах этапа. Важным отличием данного прибора является наличие асимметричного заряда, когда импульсы зарядного тока чередуются с импульсами обратного тока, т.е. разряда АКБ. Использовать его следует, только ознакомившись с рекомендациями изготовителя батареи.

Меню асимметричного заряда:

Асимметричный заряд может быть здесь включён или выключен;

регулируются:
-обратный ток;
-длительность импульсов зарядного тока;
-длительность импульсов разрядного тока в % от зарядного

В общих чертах следует понимать, что асимметричный заряд состоит из поочередного включения зарядного и разрядного тока. При этом доля зарядного тока значительно больше, поэтому аккумулятор всё-таки заряжается. Программируется длительность зарядных импульсов, величина разрядного тока и длительность разрядных в % от длительности зарядных.

Рамки устанавливаемого напряжения достаточно широки, и данный режим следует включать, только отдавая себе отчет в своих действиях.

6.5.2.3. Дозаряд.

Используется в случаях, когда принципиально важно зарядить батарею до максимальной емкости. Также используется для кондиционирования электролита в традиционных свинцовокислотных батареях. Рамки устанавливаемого напряжения достаточно широки, и данный режим следует включать, только отдавая себе отчет в своих действиях.

6.5.2.4. Хранение.

Режим разработан специально для использования в составе источников бесперебойного питания или для постоянного поддержания батареи в заряженном состоянии.

.

6.5.3. Профили заряда.

Для удобства работы с несколькими АКБ устройство поддерживает 4 профиля, индивидуально настраиваемые пользователем. Из меню выбора профиля можно сразу начинать заряд кнопкой «Старт/стоп», если профиль настроен заранее. Нажатие кнопки вызывает меню редактирования профиля.

Состояние ожидания батареи:

в данной ситуации кнопка «Старт» нажата, но ЗУ ещё не обнаружило АКБ. После подключения АКБ к ЗУ данное окошко закроется, и начнется процесс заряда.

6.5.4. Подключение батареи.

Подключите, строго соблюдая полярность, зажимы к клеммам аккумулятора. Красный провод подключается к клемме «+» аккумулятора, черный провод - к клемме «-».

После включения режима заряда или обслуживания АКБ изменять настройки какого-либо этапа нельзя. Если изменить профиль АКБ, настройки всех этапов будут автоматически пересчитаны по умолчанию. Чтобы их откорректировать, воспользуйтесь меню настройки профиля.

6.5.5. Ход заряда.

В режиме заряда аккумулятора на экране отображаются параметры основного заряда и текущие ток и напряжение на АКБ. В верхней строке отображается этап заряда, отданная емкость и время, прошедшее с момента начала процесса. При больших токах заряда напряжение, измеренное на АКБ, будет меньше установленного за счет падения напряжения на проводах. При снижении тока эта разница уменьшается до незначительной величины, не влияющей на процесс заряда АКБ. Если в настройках включена компенсация падения напряжения на проводах, эта величина близка к нулю всегда.

Режим заряда АКБ

Показан этап основного заряда. В верхней строке показан выбранный профиль. Крупные цифры отображают ток и фактическое напряжение. В правом нижнем углу экрана отображается время заряда и отданная ёмкость.

6.5.7. Окончание заряда.

В процессе основного заряда заданным током напряжение на аккумуляторной батарее возрастает. По мере приближения напряжения на АКБ к установленному напряжению ограничения происходит уменьшение тока заряда вплоть до значения тока саморазряда (менее 0,1 А). В зависимости от выбранного критерия прекращения заряда этот этап прекратится либо по достижении напряжением на АКБ заданной величины, либо по снижению тока заряда до заданной величины.

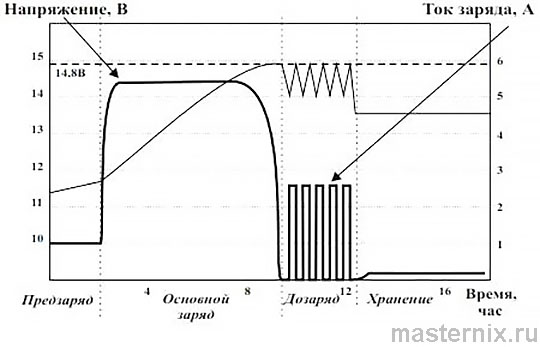

Типовой график заряда свинцово-кислотной батареи с номинальным напряжением 12 В и ёмкостью 55 Ач

Рис.1. График заряда АКБ

Напряжение ограничения заряда 14,8В
Максимальный ток заряда 5,5А
Предзаряд 12.0В / 1.0А
Дозаряд 2,7А / 14,1...14,7В
Хранение 13,5В

График этапа дозаряда показан условно, период переключения тока на этом этапе составляет 20 секунд/

..

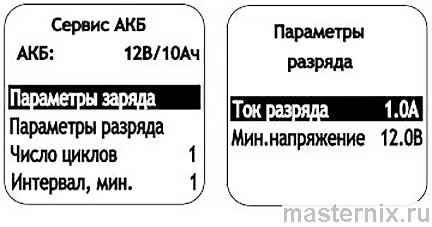

Настройки параметров режима обслуживания АКБ производятся из соответствующего меню. Следует иметь в виду, что за сервис АКБ отвечает свой комплект профилей, который не совпадает с профилями заряда, и каждый из которых может быть выбран и настроен отдельно.

Меню заряда в режиме обслуживания то же, что и в режиме заряда, но пункт «Хранение» отсутствует. Также можно программировать количество КТЦ подряд и интервал между ними в минутах.

Экран настроек заряда в режиме сервиса со включенным и выключенным этапом заряда.

Для разряда можно указать его ток и напряжение прекращения разряда. При выборе параметров разряда необходимо руководствоваться рекомендациями производителя батареи. По окончанию всех КТЦ прибор выдаст на экране таблицу ёмкостей, измеренных при разряде и заряде в каждом цикле.

Экран результатов двух КТЦ

Отображает ёмкость, отданную в режиме заряда и ёмкость, измеренную при разряде АКБ в каждом цикле.

Следует иметь в виду, что проведение КТЦ требует продолжительного времени. В случае пропадания сетевого питания на этапе разряда прибор продолжит разряжать АКБ, как будто ничего не произошло, но заряд будет задержан до восстановления сетевого питания.

6.7. Работа в составе ИБП.

При использовании зарядного устройства КУЛОН 820 совместно с аккумуляторной батареей в качестве блока бесперебойного питания необходимо включить этап Хранения, при необходимости скорректировав выставленные значение напряжения и тока. В настройках прибора необходимо включить опцию «сохранять настройки ЗУ». (см.п.6.9.) Оптимальное значение тока и напряжения уточните в документации на Вашу аккумуляторную батарею.

6.8. Индикация дополнительных параметров и сигналов предупреждения.

6.8.1. Короткое замыкание.

При коротком замыкании в нагрузке подсветка дисплея гаснет, на дисплее появляется надпись «Короткое замыкание». При этом выходной ток ЗУ через несколько секунд уменьшится до безопасного значения вне зависимости от предустановленного. После устранения короткого замыкания предустановленные значение тока и напряжения автоматически восстанавливаются.

6.8.2. Перегрузка.

При срабатывании системы ограничения тока в режиме блока питания в нижней строке экрана появляется мигающая надпись «Перегрузка». Этот режим не является аварийным, но при установке слишком малого ограничения тока может привести к чрезмерному снижению напряжения на выходе устройства.

6.8.3. Обратная полярность АКБ.

Защита прибора от неправильного подключения аккумуляторной батареи (переполюсовка) обеспечивается встроенной электронной схемой. В случаи подключения АКБ в обратной полярности на ЖКИ выводится информационное сообщение об этом, и устройство блокируется до устранения проблемы.

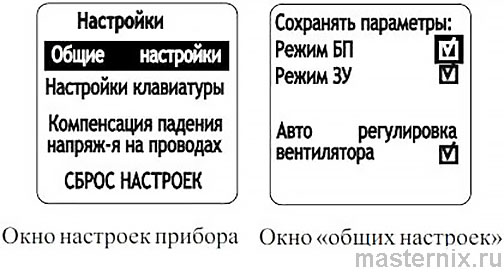

6.9. Настройки прибора

6.9.1 Сохранять параметры режима БП и режима ЗУ

При выключении прибора из сети будут сохраняться режим работы и все параметры блока питания и зарядного устройства, установленные пользователем, если в настройках выбраны соответствующие пункты.

6.9.2. Автоматическая регулировка вентилятора

При включении данного пункта обороты вентилятора будут регулироваться автоматически, в зависимости от мощности в нагрузке. При выключенной автоматике и подключенной нагрузке вентилятор будет вращаться на максимальных оборотах всегда.

6.9.2. Экран меню настройки клавиатуры:

-блокировка ВКЛ/ВЫКЛ
-звуковой сигнал сопровождения кнопок ВКЛ/ВЫКЛ

При включении блокировки можно выставить время в секундах, через которое будет погашена подсветка ЖКИ и заблокирована реакция на нажатие кнопок для предотвращения случайных изменений параметров. При этом в нижней строке экрана отобразится символ в виде замка: . Для снятия блокировки необходимо нажать и удерживать нажатой любую кнопку в течение 3 сек.

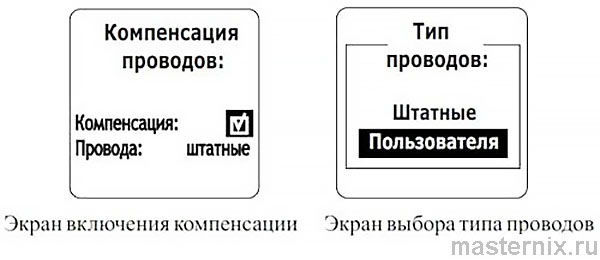

6.9.3. Компенсация падения напряжения на проводах

Прибор может в режиме заряда и разряда АКБ автоматически учитывать падение напряжения на проводах и показывать на экране фактическое напряжение на клеммах батареи.

Напряжение на клеммах АКБ будет не измеренным, а вычисленным с учётом текущего тока нагрузки и сопротивления проводов. Пользователь может использовать предустановленное значение для штатных проводов или выбрать свои провода и провести процедуру их калибровки.

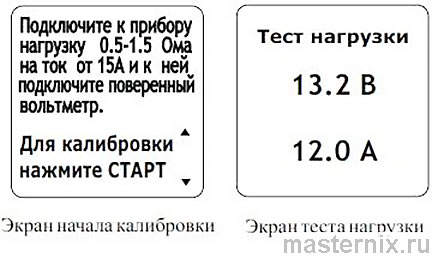

Для проведения калибровки проводов необходимо подключить к прибору нагрузку сопротивлением 0.5-1.5 Ома, способную выдержать ток 15А, к нагрузке подключить вольтметр и нажать кнопку «СТАРТ». Прибор включит ток в нагрузку и, если ток будет более 10А, предложит пользователю провести калибровку. Калибровка заключается в указании прибору фактически измеренного пользовательским вольтметром напряжения на нагрузке. После этого прибор вычислит сопротивление проводов и будет использовать это значение для коррекции напряжения. Если нагрузка не позволит развить ток более 10А, будет выведено соответствующее сообщение, и в качестве сопротивления будет использоваться сопротивление штатных проводов.

6.9.4. Сброс настроек.

Сброс настроек к заводским можно сделать, если Вы не уверены, что настроили правильно профиль заряда и хотите всё начать с начала. Все пользовательские настройки заряда и обслуживания АКБ будут при этом стерты, а их настройки возвращены к заводским.

6.10. Обновление программного обеспечения.

6.10.1. Подготовка.

Для обновления программного обеспечения (ПО) прибора следует взять SD-карту, отформатированную в системе FAT32, желательно, пустую. В корневой каталог следует поместить файл с обновленным ПО. Если файл в архиве, следует распаковать его, например, архиватором WinZip. Не переименовывайте файл с обновлениями ПО. Распакованный файл должен находиться непременно в корневом каталоге SD-карты. В метке тома SDкарты не должно быть символов кириллицы!

6.10.2. Обновление.

SD-карту с файлом ПО вставить в разъем через окно в нижней панели корпуса и подать питание на прибор. Обнаружив SD-карту и файл с ПО, прибор сигнализирует об этом вспышкой зеленого светодиода и начнет процесс обновления, сопровождаемый мерцанием голубого светодиода.

6.10.3. Окончание.

По окончании обновления будет запущено новое ПО.

6.10.4. Внимание!

После обновления ПО пользовательские настройки будут сброшены к заводским, а профили заряда и обслуживания будут стёрты.

6.10.5. Ошибки:

Если SD-карта есть, но файл ПО не распознан, прибор сигнализирует об этом вспышкой красного светодиода и запустит предыдущую версию ПО из своей памяти.

6.10.6. Предупреждение:

Не допускайте отключения прибора от сети во время обновления и не пытайтесь вытащить SDкарту из разъема. Если это всё-таки случилось, при последующем включении прибор будет сигнализировать об отсутствии рабочей программы мерцанием красного светодиода. В этом случае следует повторить обновление ПО.

6.10.7. Внимание!

По окончании процесса следует извлечь SD-карту из разъема во избежание повторного обновления ПО.

7. Рекомендации по эксплуатации.

7.1. Рекомендуем проводить заряд аккумуляторной батареи при комнатной температуре, т.к. в холодном состоянии у аккумуляторной батареи резко снижается способность принимать заряд (растет внутреннее сопротивление).

7.2. Для ускорения процесса заряда аккумуляторной батареи допускается проводить заряд повышенным током (более 0,1 от емкости АКБ), но не более максимально разрешенного производителем АКБ.

7.3. После длительного хранения батареи без подзаряда или сильном разряде при эксплуатации рекомендуем включить этап «Предзаряда». При длительном хранении аккумуляторной батареи нужно учитывать, что происходит процесс саморазряда батареи, рекомендуется каждые 2-3 месяца проводить полный заряд батареи.

8. Порядок хранения и транспортирования.

8.1. Длительное хранение прибора допускается в закрытых складах с контролируемой температурой и влажностью в картонных групповых и индивидуальных потребительских упаковках.

8.2. Допускается групповая перевозка наземным транспортом. Перевозка в ручной клади допускается с использованием индивидуальной упаковки любым видом транспорта.

8.3. После покупки в промежутках между использованиями хранить в условиях, изложенных в п. 2.6.

9. Комплект поставки.

Зарядное устройство: 1 шт.
Провода для подключения АКБ: 1 шт.
Руководство по эксплуатации: 1 шт.
Индивидуальная упаковочная коробка: 1 шт.

10. Гарантийный талон

10.1. Гарантийный срок эксплуатации зарядного устройства составляет 12 месяцев с момента продажи через розничную сеть.

10.2. Гарантийные обязательства распространяются на изделия, не имеющие механических повреждений, признаков нарушения правил эксплуатации, при сохранности заводской пломбы.

Гарантийный ремонт и послегарантийное обслуживание производятся на предприятии-изготовителе ООО "Новые Технологии" по адресу: 194100, Санкт-Петербург, ул. Литовская, д.10, оф. 4317.

Срок службы прибора составляет 7 лет.

Ваши замечания и предложения отправляйте по адресу: support@balsat.ru
