ООО НПП "Оборонприбор" г. Рязань. Инструкция по применению

Технические параметры: мощность, ток и совместимость

Для каких аккумуляторов подходит ЗУ-90

Вы наверняка задавались вопросом: а потянет ли зарядное устройство мой аккумулятор? Модель ЗУ-90 разработана специально для кислотных АКБ напряжением 12 В и ёмкостью от 45 до 90 А·ч. Это покрывает большинство легковых автомобилей и небольших грузовиков.

Получается, что устройство достаточно компактное и лёгкое — удобно возить в багажнике на всякий случай. А два режима тока позволяют гибко подходить к зарядке: щадящий режим для профилактики и мощный — для срочного восстановления.

Важное ограничение

Есть нюанс: ЗУ-90 не предназначен для перезарядки неперезаряжаемых батарей. Если на аккумуляторе нет маркировки о возможности зарядки — не рискуйте. Это не та ситуация, когда «попробуем и посмотрим».

Требования безопасности: критические правила эксплуатации

Что категорически запрещено делать

Зарядка аккумулятора — процесс, при котором выделяется водород. Взрывоопасный газ + искра = неприятности. Поэтому правила безопасности здесь не формальность, а необходимость.

• ⚠️ Не снимайте защитный кожух во время работы — внутри высокое напряжение
• ⚠️ Не замыкайте и не блокируйте устройство защитного отключения
• ⚠️ Не проводите ремонт предохранителя самостоятельно
• ⚠️ Не оставляйте заряжаемый аккумулятор без присмотра на долгое время
• ⚠️ Не эксплуатируйте устройство при повреждённом шнуре питания

Правила размещения и проветривания

Во время заряда аккумулятор выделяет газы. Даже если вы не чувствуете запаха — они есть. Поэтому:

1. → Размещайте зарядное устройство на расстоянии около 1 метра от АКБ
2. → Периодически проветривайте помещение, особенно в закрытых гаражах
3. → Отключайте ЗУ от сети перед подключением или отключением клемм аккумулятора

Практика показывает: большинство проблем возникает из-за спешки. Не ленитесь соблюдать последовательность — это экономит время на ремонт.

Комплектация и устройство прибора

Что входит в коробку

Комплект минималистичный, но достаточный для старта:

• ✓ Зарядное устройство ЗУ-90 с соединительными проводами — 1 шт.
• ✓ Зажимы «крокодилы» (красный 【+】, чёрный 【-】) — 2 шт.
• ✓ Упаковка картонная — 1 шт.
• ✓ Руководство по эксплуатации — 1 экз.

Проверьте наличие всех элементов при получении. Отсутствие даже одного зажима сделает устройство бесполезным.

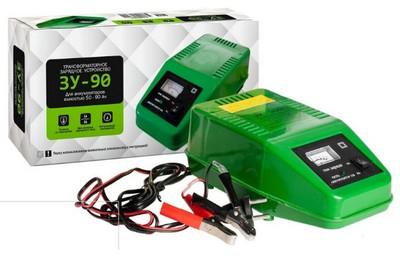

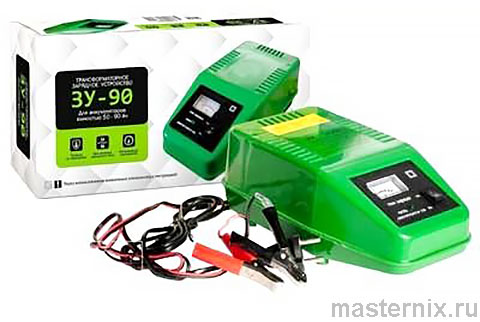

Конструкция и элементы управления

1. Прочный металлический корпус с трансформатором внутри
2. Двухпозиционный переключатель тока 【4А】 / 【8А】 на передней панели
3. Амперметр со шкалой 0–10 А для визуального контроля процесса
4. Устройство защитного отключения на задней стенке
5. Выходные провода с зажимами: красный 【+】, чёрный 【-】
6. Сетевой шнур с вилкой (тип крепления Y)

Всё продумано: амперметр позволяет видеть реальный ток заряда, а переключатель — адаптировать мощность под состояние аккумулятора. Никаких сложных меню и дисплеев — надёжность в простоте.

Подготовка к работе: пошаговое подключение

Базовая схема подключения

Правильная последовательность — залог безопасности и эффективной зарядки. Запомните этот алгоритм:

1. → Установите ЗУ-90 на расстоянии около 1 метра от аккумулятора
2. → Присоедините красный зажим к клемме 【+】 аккумулятора
3. → Присоедините чёрный зажим к клемме 【-】 аккумулятора
4. → Установите переключатель тока в нужное положение 【4А】 или 【8А】
5. → Только после этого подключите устройство к сети 220 В

Заметьте: порядок важен. Сначала клеммы к АКБ, потом — вилка в розетку. При отключении — наоборот: сначала из сети, потом снимаем зажимы.

Зарядка без снятия аккумулятора с автомобиля

Иногда нет времени или желания демонтировать АКБ. Это возможно, но с оговорками:

1. → Отключите клемму 【+】 аккумулятора от бортовой сети автомобиля
2. → Клемму 【-】 от «массы» не отключайте
3. → Красный зажим ЗУ соедините с клеммой 【+】 аккумулятора
4. → Чёрный зажим подключите к «массе» автомобиля вдали от двигателя, топливной магистрали и самого аккумулятора

Есть нюанс: подключение к «массе» вдали от АКБ снижает риск искрообразования рядом с выделяющимися газами. Это мелочь, но именно такие детали предотвращают аварии.

Процесс зарядки: выбор тока и контроль

Как выбрать подходящий режим

Два положения переключателя — не для красоты. Каждый режим решает свои задачи:

Практика показывает: не гонитесь за скоростью. Заряд током более 10% от ёмкости аккумулятора (например, >9 А для АКБ 90 А·ч) ускоряет износ пластин. Если время позволяет — выбирайте щадящий режим.

Что показывает амперметр

Стрелочный индикатор — ваш главный помощник в диагностике процесса:

• ★ В начале зарядки ток близок к номинальному (4 или 8 А)
• ★ По мере заряда стрелка постепенно опускается
• ★ При полном заряде ток падает до 1–2 А

Если стрелка «скачет» или не реагирует — проверьте плотность контакта зажимов. Окислы и грязь — частая причина ложных показаний.

Как читать показания амперметра

Интерпретация значений в реальном времени

Амперметр — не просто декорация. По его показаниям можно судить о состоянии аккумулятора и ходе зарядки.

1. → Ток сразу упал до минимума: возможно, АКБ полностью заряжена или есть плохой контакт
2. → Ток не снижается после 6–8 часов: аккумулятор может быть неисправен (сульфатация, короткое замыкание)
3. → Стрелка колеблется: проверьте надёжность зажимов и состояние клемм

Совет: записывайте начальные и конечные показания. Это поможет отслеживать деградацию аккумулятора со временем.

Окончание зарядки: признаки и действия

Как понять, что аккумулятор заряжен

Ориентировочное время полной зарядки — около 8 часов. Но время — не главный критерий. Надёжнее ориентироваться на два параметра:

1. Падение зарядного тока до 1–2 А (видно по амперметру)
2. Стабилизация плотности электролита (измеряется ареометром)

Если нет ареометра — доверьтесь току и времени. Но помните: недозаряд так же вреден, как и перезаряд.

Правильное отключение

Завершили зарядку? Не спешите. Выполните действия в обратном порядке:

1. → Отключите ЗУ-90 от сети 220 В
2. → Снимите чёрный зажим с клеммы 【-】
3. → Снимите красный зажим с клеммы 【+】
4. → Дайте устройству остыть перед уборкой на хранение

Есть важный момент: если аккумулятор заряжался на автомобиле, сначала подключите бортовую сеть, и только потом заводите двигатель.

Обслуживание: чистка и смазка зажимов

Профилактика коррозии контактов

Кислотные пары — главный враг металлических зажимов. Коррозия ухудшает контакт, повышает сопротивление, снижает эффективность зарядки.

Рекомендации по уходу:

• ✓ Регулярно очищайте зажимы от окислов и грязи
• ✓ Смазывайте контактные поверхности смазкой типа 【Литол】
• ✓ Проверяйте целостность изоляции проводов
• ✓ Храните устройство в сухом месте, вдали от источников влаги

Практика показывает: 5 минут профилактики раз в месяц продлевают срок службы зажимов в разы. А хороший контакт — это стабильный ток и безопасная зарядка.

Правила хранения в межсезонье

Условия для длительного хранения

Если не планируете использовать ЗУ-90 несколько месяцев — подготовьте его правильно:

Совет: храните в заводской коробке — это защищает от пыли, случайных ударов и перепадов температур. А перед следующим сезоном достаточно протереть корпус и проверить провода.

Диагностика неисправностей и ремонт

Чек-лист быстрой диагностики

Устройство не работает? Не спешите в сервис — часто решение на поверхности.

Как работает защитное отключение

При коротком замыкании или «переполюсовке» (ошибочном подключении 【+】 к 【-】) срабатывает биметаллический предохранитель. Устройство отключается через несколько секунд — это нормально.

Для восстановления:

1. → Отключите ЗУ от сети
2. → Исправьте ошибку подключения
3. → Защёлкните предохранитель в исходное положение
4. → Повторите подключение в правильной последовательности

Важно: защита от перегрева работает автоматически. При превышении пороговой температуры устройство отключится и включится снова после остывания. Не пытайтесь «обойти» эту функцию — она спасает трансформатор от выгорания.

Гарантийные обязательства и сервис

Что покрывает гарантия

Изготовитель гарантирует нормальную работу устройства в течение 12 месяцев со дня продажи при соблюдении правил эксплуатации. Гарантия не распространяется на повреждения от неправильного подключения, механических воздействий или использования не по назначению.

Куда обращаться при проблемах

Производитель: ООО «НПП «ОБОРОНПРИБОР», г. Рязань, ул. Военных автомобилистов, 10. При обращении подготовьте: модель, дату покупки, описание неисправности, заполненный гарантийный талон с печатью продавца.

Если на талоне нет даты продажи — срок гарантии исчисляется с даты выпуска прибора. Храните документы: это ваше право на бесплатный ремонт.

Замена шнура питания

Повреждённый шнур — не повод выбрасывать устройство. Но замену должен выполнять квалифицированный специалист или авторизованный сервис. Самостоятельный ремонт нарушает класс электробезопасности и аннулирует гарантию.

Примечание: в связи с постоянным совершенствованием конструкции производитель оставляет за собой право вносить изменения в схему и комплектацию без предварительного уведомления.
