Инструкция по применению автомобильногозарядного устройства СЕВЕР М (Тамбов)

Автоматическое зарядное устройство для автомобильных аккумуляторных батарей СЕВЕР М Инструкция по эксплуатации

Зарядно-пусковое устройство «СЕВЕР М» предназначено для зарядки свинцово-стартерных АКБ емкостью до 180 А/ч (канал "Заряд") и облегчения стартерного пуска двигателя автомобиля при неблагоприятных условиях, совместно с АКБ (по каналу "Пуск"). ЗПУ работает от сети переменного тока частотой 50 Гц и напряжением 220+/- 10%

Зарядно-пусковое устройство «СЕВЕР М» (в дальнейшем ЗПУ) предназначено для эффективной зарядки всех типов свинцово–кислотных аккумуляторных батарей (далее АКБ), таких как: АКБ с жидким электролитом (WET), АКБ с абсорбированным электролитом (AGM) и гелевых АКБ (GEL). Внимательно изучите данное руководство и правила по уходу и заряду АКБ перед началом эксплуатации зарядного устройства.

.

Меры предосторожности

1. Данный прибор не разработан специально для использования людьми (включая детей), у которых есть физические, нервные или психические отклонения или недостаток жизненного опыта и знаний, за исключением случаев, когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором.

2. При эксплуатации ЗПУ необходимо соблюдать требования настоящего руководства.

3. Запрещается снимать кожух устройства во время работы.

4. Запрещается эксплуатация прибора с самодельными устройствами защиты (плавкими вставками).

5. Во время заряда АКБ выделяются газы, проветривайте периодически помещение. ЗПУ располагайте на расстоянии около метра от заряжаемой АКБ.

6. Отключите ЗПУ от сети питания перед тем, как присоединяете или отключаете заряжаемый аккумулятор.

7. Помните, что оставленный без надзора на долгое время заряжаемый аккумулятор представляет опасность.

..

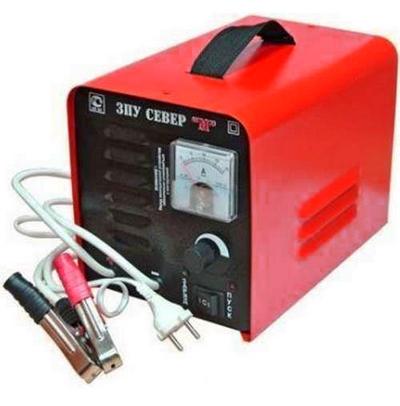

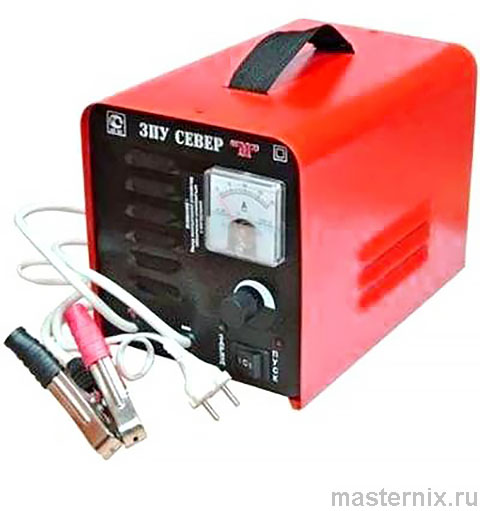

3. Конструкция, элементы управления и индикации

1. Устройство состоит из корпуса, к основанию которого крепится трансформатор и остальные детали электрической схемы

2. На передней панели расположены:
- ручка регулятора зарядного тока,
- индикатор зарядного тока с пределом показаний от 0 до 15 А,
- переключатель режима работы "заряд" и "Пуск"

3. На задней панели расположены: ввод сетевого шнура питания, держатель плавкой вставки, Способ крепления шнура питания - "Y"

Порядок работы

Подготовка к работе

1. Извлечь из упаковочной коробки устройство

2. Ручка регулятора тока должна находиться в крайнем левом положении

Порядок работы в режиме "Заряд"

1. Подключить, соблюдая полярность, провода к клеммам АКБ

2. Подключить устройство к сети

3. Включатель перевести в режим "заряд"

4. Ручкой регулятора тока установить оптимальный ток заряда АКБ.

❗👉➨ Величина зарядного тока и время заряда определяется в инструкции на соответствующий тип батареи, а также едиными правилами ухода и эксплуатации автомобильных аккумуляторных батарей

5. По окончании зарядки АКБ необходимо выключить устройство включателем "Заряд" (положение 0), отключить от АКБ соединительные провода

Порядок работы в режиме "Пуск"

1. Присоединить, соблюдая полярность, провода к клеммам АКБ, установленной на автомобиль (черный к "-", красный к "+"). Включить устройство включателем "пуск". Подождать несколько минут (3-5)

2. Произвести пуск двигателя

3. Если двигатель не запустился, произвести пуск повторно через 20-30 секунд

❗👉➨ Не допускается пуск автомобиля по каналу (заряд).
При пуске автомобиля не допускать работу ЗПУ более 15 сек. Интервал между попытками пуска 90 сек. Нарушение данного условия ведет к поломке ЗПУ.
Не допускается замыкание "крокодилов" ЗПУ между собой для проверки работоспособности устройства.

Технические характеристики

Модель: ЗПУ-Север М
Описание: Пуско-зарядное устройство для свинцово-кислотных А
Поддерживаемые батареи: свинцово-кислотные
Емкость заряжаемой батареи: 45-180 А*ч
Индикатор заряда: есть
Индикатор питания: есть
Регулировка выходного напряжения: плавная
Регулировка выходного тока: плавная
Подключение на входе: бытовая сеть
Подключение на выходе: клеммы
Длина провода: 1 м
Напряжение на входе: 220 В
Напряжение на выходе: 14-15.5 В
Ток на выходе: 12-15 А
Пиковый ток: 200 A
Защита: от поражения током
Режим работы канала "ПУСК": повторно-кратковременный
Время работы в режиме "ПУСК": 15 с
Перерыв между повторным использованием режима "ПУСК": 90 с
Рабочая температура: от -50 до +50°С
Срок службы устройства: 10 лет
Гарантия: 12 мес.
Высота: 230 мм
Ширина: 215 мм
Глубина: 325 мм
Вес, кг: 8.3
Габариты упаковки (ед) ДхШхВ: 0.32x0.22x0.22 м

Условия эксплуатации, хранения

1. Устройство в упаковке необходимо хранить в закрытых помещениях с температурой от -50 до +50 градусов С, при относительной влажности не более 85%

2. Устройство без упаковки может храниться в сухих помещениях с температурой от -50 до +50 градусов С, при относительной влажности не более 60%

3. Условия эксплуатации: в закрытых проветриваемых помещениях при температуре от -10 до +40 градусов С и относительной влажности до 85%.

4. ЗУ не применяется для перезарядки не перезаряжаемых батарей
