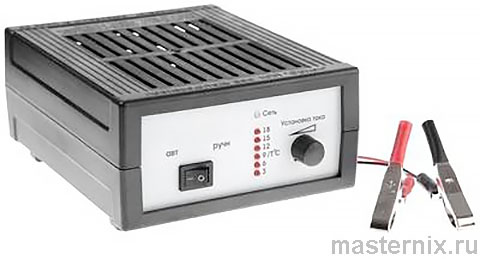

Руководство по эксплуатации автомобильного предпускового зарядного устройства Орион 270 / Орион 320

Для каких АКБ подходит Орион-270/320

Универсальность применения

Зарядные устройства этой линейки справляются с автомобильными кислотными аккумуляторами любой ёмкости — даже с полностью разряженными «в ноль». Вы сами решаете: довериться автоматике или вручную выставить силу тока. Главное — свериться с паспортом АКБ и не превысить максимально допустимое напряжение в конце цикла.

Электроника сама отслеживает напряжение на клеммах, предотвращая кипение электролита и перезаряд. Это критически важно для современных необслуживаемых батарей. Поддерживаются все распространённые технологии: WET, AGM, EFB, GEL, VRLA / SLA. Причём отключать аккумулятор от бортовой сети автомобиля не требуется — удобно и безопасно.

Дополнительные сценарии использования

Помимо зарядки, прибор работает как стабилизированный источник постоянного тока на 12 В. Запитывайте автоэлектронику, электроинструмент, галогенные лампы — что угодно с подходящим напряжением. Мощностные характеристики позволяют использовать З.У. как предпусковую поддержку: «оживить» севшую АКБ перед стартом двигателя.

В ручном режиме допустима зарядка батарей любой электрохимической системы, если конечное напряжение не превышает 19 В. Устройство предназначено исключительно для помещений, уровень защиты от влаги — IP20.

Правила безопасной эксплуатации

Обязательные меры предосторожности

Перед первым включением внимательно изучите эту инструкцию и рекомендации производителя АКБ. Проверьте целостность изоляции сетевого шнура — никаких повреждений, потёртостей, оголённых жил. Берегите корпус и провод от попадания бензина, кислоты, воды.

Зарядку проводите только в проветриваемом месте. Выделяющиеся газы и кислотный аэрозоль не должны оседать на устройстве или сетевом кабеле. И ещё момент: несмотря на автоматизацию процесса, не оставляйте подключённое З.У. без присмотра — особенно в гаражных электросетях, где возможны скачки напряжения.

Ограничения по пользователям

Прибор не предназначен для использования людьми с ограниченными физическими, сенсорными или умственными возможностями — если только они не находятся под контролем ответственного лица. Дети должны быть под наблюдением: игра с электроприбором недопустима.

Технические характеристики моделей

Сравнительная таблица параметров

Конструкция и органы управления

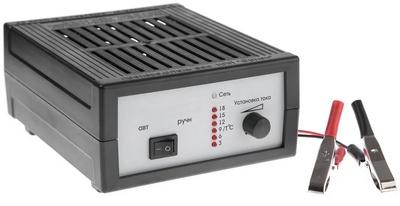

Компоновка и элементы интерфейса

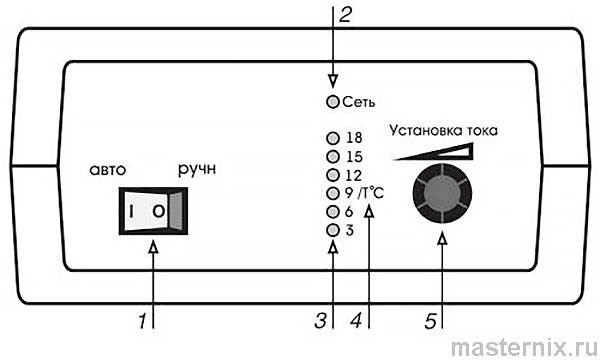

Корпус выполнен из прочного пластика с вентиляционными жалюзи. На передней панели расположены все органы управления и индикации:

• Переключатель диапазонов напряжения 【Авто/Кисл】 и 【Ручн/Щелоч】
• Светодиод включения: зелёный — режим 【Авто/Кисл】, красный — 【Ручн/Щелоч】
• Светодиодная шкала амперметра: загорание каждого светодиода соответствует значению тока на шкале
• Индикатор перегрева 【/Т°С】 — срабатывает при превышении температурного порога
• Ручка плавной регулировки силы зарядного тока

Сетевой шнур и выходные провода с зажимами аккуратно уложены в задний отсек. Электронная схема — двухтактный высокочастотный преобразователь с широтно-импульсной модуляцией. Две цепи обратной связи по току и напряжению обеспечивают стабильность выходных параметров и гальваническую развязку.

Система термозащиты

В модели Орион-320 установлен микровентилятор, срабатывающий автоматически при нагреве корпуса или токе свыше 12 А. Схема ограничения тока снижает выходную мощность при перегреве, не позволяя регулятором выставить значение выше безопасного порога. После остывания диапазон регулировки восстанавливается полностью.

Как проверить работоспособность

Тест без подключения аккумулятора

Извлеките провода, убедитесь в отсутствии механических повреждений корпуса и целостности изоляции. Подключите прибор к сети 220 В — выходные клеммы при этом должны быть разомкнуты. Индикатор 【Сеть】 обязан засветиться.

Установите регулятор тока в крайнее левое положение. Замкните выходные зажимы или подключите автомобильную лампу 55–110 Вт. Плавно вращайте регулятор: ток по шкале амперметра должен меняться, яркость лампы — соответственно возрастать и падать.

Проверка системы охлаждения

В модели Орион-320 вентилятор включается автоматически. Для теста замкните клеммы, подключите З.У. к сети и плавно увеличивайте ток регулятором — при достижении ~12 А или повышении температуры вентилятор запустится.

Важно: у модели Орион-270 при коротком замыкании выходных клемм ток аппаратно ограничен значением 1–2 А — это нормальная защита, а не неисправность.

Автоматическая зарядка кислотных АКБ

Порядок подключения по ГОСТ

Нарушение последовательности подключения может вывести устройство из строя или спровоцировать взрыв газов от АКБ. Строго соблюдайте требования ГОСТ IEC 60335-2-29-2012, п. 7.12:

1. Сначала подключите клемму, не соединённую с шасси автомобиля, к З.У.
2. Второе подключение — к шасси, вдали от АКБ и топливной магистрали.
3. Только затем включайте З.У. в розетку 220 В.
4. После зарядки: отключите от сети → отсоедините от шасси → снимите с аккумулятора.

Пошаговый алгоритм автоматического заряда

1. Переключатель установите в положение 【Авто/Кисл】.

2. Подключите зажимы к клеммам АКБ, соблюдая полярность: красный (светлый) — 【+】, чёрный (тёмный) — 【-】.

3. Регулятор тока поверните влево до упора (минимальное значение).

4. Включите З.У. в сеть.

5. Плавно вращайте регулятор, устанавливая ток заряда. Рекомендуется 0,1 от ёмкости АКБ. Благодаря плавной регулировке даже с дискретной светодиодной шкалой можно точно выставить нужное значение — запомните положения, при которых загораются соседние светодиоды, и найдите промежуточную точку.

Четыре этапа автоматического цикла

Этап установки тока: вы задаёте стартовое значение регулятором.

Основной заряд: устройство поддерживает заданный ток до достижения 15 В на клеммах.

Снижение тока: при 75–95% заряда ток автоматически уменьшается — сигнал, что батарея почти готова.

Буферный режим: З.У. компенсирует саморазряд АКБ минимальным током. Длительность не ограничена — для старых батарей это даже полезно: через 10–20 часов часто восстанавливаются внутреннее сопротивление и ёмкость.

Примечание: временные интервалы на графике схематичны и зависят от типа, ёмкости и состояния АКБ.

6. По завершении отключите З.У. от сети, снимите зажимы. Протрите контакты влажной, затем сухой ветошью — удалите следы электролита. Для защиты от коррозии смажьте зажимы автосмазкой.

Использование как блока питания 12В

Питание внешних устройств

З.У. выдаёт стабилизированное постоянное напряжение с ограничением тока нагрузки. Подключайте любые потребители на 15 В / 19 В, если суммарный ток не превышает значение, выставленное регулятором. При перегрузке или коротком замыкании устройство автоматически переходит в режим стабилизации тока.

Ограничение: для Орион-270 гарантированный максимум 7 А, для Орион-320 — 18 А, но только в диапазоне 0–16 В. При более высоком напряжении ток может снижаться.

Помощь при запуске двигателя зимой

Экспресс-оживление севшей АКБ

Подключите З.У. к аккумулятору, регулятором выставьте максимальный ток. Через 5–30 минут батарея наберёт достаточно заряда для уверенного старта. Не отключая устройство, попробуйте завести двигатель.

«Оживлённая» АКБ отдаёт больший пусковой ток в первые секунды работы стартера. Это помогает провернуть загустевшее масло, обеспечить качественное смесеобразование и искру. В дизелях — надёжное воспламенение. Часто удаётся обойтись без дорогостоящего бустера.

Если первый запуск не удался — повторите процедуру. Производитель рекомендует для этих целей более мощные модели: Орион-325, 415, Вымпел-30, Вымпел-40 — либо параллельное подключение нескольких З.У.

Ручной режим для щелочных батарей

Когда нужен неавтоматический заряд

Неавтоматический режим применяется, когда конечное напряжение заряда АКБ ниже предельного, которое может выдать З.У. Последовательность подключения — строго по ГОСТ, как описано выше.

Алгоритм для разных типов батарей

6 В кислотные АКБ: переключатель в 【Авто/Кисл】 → переход к шагу 5.

12 В батареи: переключатель в 【Ручн/Щелоч】 → шаг 5.

Щелочные негерметизированные: режим 【Ручн/Щелоч】 обеспечивает напряжение, соответствующее полному заряду. Учтите: газообразование интенсивное на всём протяжении, особенно в конце — не оставляйте подключённую батарею надолго на финальной стадии.

Герметизированные щелочные: требуется строгий контроль напряжения по паспорту АКБ с учётом температуры. Не превышайте рекомендованный ток заряда — иначе возможен разрыв корпуса с выбросом электролита.

Другие электрохимические системы: выберите положение переключателя, при котором напряжение З.У. превышает конечное напряжение заряда АКБ (смотрите паспорт аккумулятора).

Далее универсальные шаги:

1. Подключите зажимы с соблюдением полярности.
2. Регулятор тока — в крайнее левое положение.
3. Включите З.У. в сеть.
4. Выставьте требуемый ток регулятором. Контролируйте степень заряда общепринятыми методами: по напряжению, времени, плотности электролита.
5. По окончании отключите от сети, снимите зажимы, протрите и смажьте контакты.

Время работы в любом режиме не ограничено.

Защита от переполюсовки и перегрева

Два варианта реализации защиты

Вариант 1: электронная схема внутри корпуса (без внешней капсулы).

Вариант 2: плавкий предохранитель в капсуле на выходном проводе.

ВНИМАНИЕ! При неправильной полярности сгорает предохранитель в капсуле. Для Орион-270 это медный проводник 0,3 мм (10 А), для Орион-320 — 0,5 мм (20 А).

Замена: только пайка! Скрутка или механическое соединение недопустимы — нарушится переходное сопротивление, устройство не выйдет на рабочий режим. Запрещено использовать провод большего сечения или параллельное включение нескольких жил.

Гарантия и срок службы устройства

Обслуживание и ремонт

При длительной эксплуатации рекомендуется:

• Периодически удалять следы коррозии с зажимов-крокодилов и смазывать их
• Продувать жалюзи корпуса от пыли

Работы, связанные с разборкой корпуса (замена сетевого шнура, внутренний ремонт), должны выполнять производитель, его авторизованный сервис или квалифицированный специалист.

Гарантийные условия

Устройство соответствует требованиям:

• ГОСТ IEC 60335-2-29-2012
• ГОСТ 30805.14.1-2013, ГОСТ 30805.14.2-2013
• ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013

Сертификат соответствия Таможенного Союза: RU C-RU.AH16.B.09524 от 26.02.2016.

Гарантийный срок — 12 месяцев с даты продажи. В этот период производитель бесплатно устраняет дефекты. Гарантия не действует при:

• Отсутствии гарантийного талона
• Механических повреждениях
• Неисправностях из-за нарушения правил эксплуатации

Нормативный срок службы — 5 лет.
