Инструкция по применению автомобильногозарядного устройства Рассвет-2 КМ-228.00.000РЭ
Руководство / инструкция
Для каких аккумуляторов подходит Рассвет-2
Вы наверняка сталкивались с ситуацией, когда автомобиль отказывается заводиться из-за севшего аккумулятора. Устройство зарядное УЗС-П-6/12-6,3 УХЛ 3.1 "Рассвет-2" как раз создано для таких случаев. Оно восстанавливает свинцово-кислотные батареи легковых авто и мотоциклов, причём работает с напряжением 6 и 12 вольт.
Зарядка происходит стабилизированным током. Выбор режима зависит от задачи: ручной вариант даёт полный контроль над процессом, автоматический — избавляет от необходимости следить за параметрами. Практика показывает, что для повседневного использования удобнее авторежим, а для глубокой разрядки — ручной.
Без сомнения, важный плюс — встроенная защита. Устройство не пострадает, если вы перепутаете полярность или случайно замкнёте выходные клеммы. Это серьёзный аргумент в пользу надёжности.
Кстати, "Рассвет-2" помогает диагностировать АКБ: показывает степень заряда, проверяет исправность, определяет полярность клемм, если маркировка стёрлась. Удобно, когда под рукой универсальный инструмент.

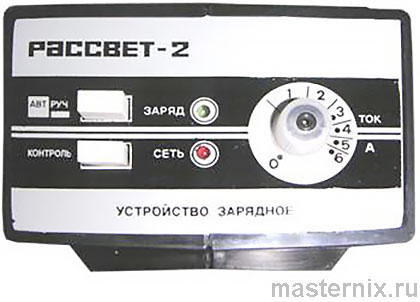

Рис. 1. Внешний вид зарядного устройства Рассвет-2
В чём разница между Рассвет-2 и Рассвет-2М
Модификация УЗ-12-6 УХЛ3.1 "Рассвет-2М" заточена под 12-вольтовые батареи ёмкостью 40–75 А·ч. Здесь заряд идёт в режиме, близком к «постоянному напряжению». Что это даёт? Меньше риска перезаряда, продлевается ресурс пластин. Если честно, для современного авто с кальциевым аккумулятором это оптимальный вариант.
Защита от короткого замыкания сохранена. Габариты и масса идентичны базовой версии — 3,2 кг, компактный корпус. Звучит убедительно для гаражного использования.

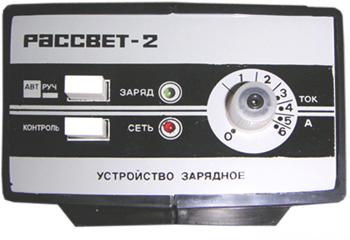

Рис. 2. Модель Рассвет-2М с оптимизированным алгоритмом заряда

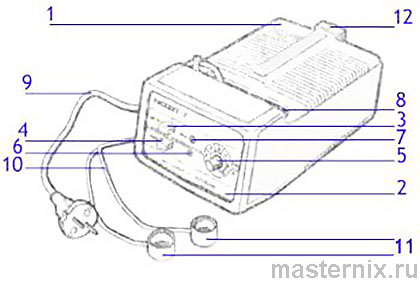

Устройство и надёжная конструкция блока
Корпус закрывает внутренние компоненты от влаги и пыли — логично для устройства, которое может стоять в неотапливаемом гараже. Внутри: силовой трансформатор, тиристоры на радиаторах, плата управления и стабилизации тока. Тиристоры работают в ключевом режиме, что снижает нагрев и повышает КПД.
На передней панели — регулятор тока, кнопки выбора режима, индикаторы сети и тока, выходные зажимы. Всё под рукой, не нужно гадать, куда смотреть. Впрочем, не всегда интерфейс идеален, но здесь производитель постарался.
Кнопки и индикаторы: что за что отвечает
Разберём элементы управления, чтобы вы не искали ответы в середине процесса. Кнопка 【Ручной режим】 активирует ручное управление током. Кнопка 【Автоматический режим】 переключает на циклический алгоритм. Ручка-регулятор плавно меняет силу тока от 0,1 до 6,3 А. Индикатор 【Сеть】 показывает подключение к 220 В, индикатор 【Ток】 — наличие зарядного тока.
Запомните: нажимать 【Контроль】 нужно только при проверке работоспособности. В обычном режиме эта кнопка не используется. Есть нюансы, но инструкция поможет разобраться.
Сравнение характеристик Рассвет-2 и 2М
Справедливости ради, обе модели построены на одной платформе. Но различия в параметрах влияют на выбор. Смотрите таблицу — цифры говорят сами за себя.
| Параметр | РАССВЕТ-2 | РАССВЕТ-2М |
|---|---|---|
| Номинальное напряжение питания, В | 220 | |
| Частота, Гц | 50 | |
| Номинальное напряжение заряжаемых АКБ, В | 6 и 12 | 12 |
| Зарядный ток в режиме "4А max", А — максимальный — минимальный |
— | 4,5 1,0 |
| Зарядный ток в режиме "6А max", А — максимальный — минимальный |
— | 6,5 2,5 |
| Номинальное значение тока, А | 6,3 | — |
| Регулировка величины тока плавная, в диапазоне, А | 0,1 → 6,3 | — |
| Рабочий диапазон температур | -10 до +40 | |
| Габаритные размеры, мм | 267×142×112 | |
| Масса, кг | 3,2 | 3,2 |
| Расход электроэнергии, кВт·ч, не более | 0,16 | 0,12 |
Что имеем в сухом остатке? Рассвет-2 универсальнее (поддерживает 6 В), а Рассвет-2М экономичнее и имеет предустановленные режимы тока. Выбор зависит от парка техники.
Температурный режим и энергопотребление
Диапазон -10…+40 °C покрывает большинство российских регионов. Но учтите: если устройство хранилось на морозе, дайте ему 4 часа на прогрев в помещении. Иначе конденсат может вывести электронику из строя. Это серьёзно.
Потребление 0,12–0,16 кВт·ч за цикл — немного. За ночь зарядки вы потратите меньше, чем на одну стирку. Экономия средств налицо.
Подготовка к работе после хранения
Знакомо? Принесли зарядку из холодного гаража, сразу включили — и ничего не работает. Избегайте этой ошибки. Дайте устройству адаптироваться к комнатной температуре минимум 4 часа. Особенно актуально зимой.
Перед первым подключением проверьте: ручка регулятора должна быть в крайнем левом положении (минимальный ток). Кнопка режима — на 【Автоматический】 или 【Ручной】, в зависимости от задачи. Зажимы подключайте строго по полярности: красный к плюсу, чёрный к минусу. Если маркировка стёрлась, "Рассвет-2" сам покажет правильную полярность индикатором.
Быстрая проверка перед зарядкой
Хотите убедиться, что устройство исправно? Простой тест с лампой 12 В / 21 Вт:
- ✔️ Подключите лампу к зажимам вместо АКБ
- ✔️ Включите питание — должен загореться индикатор 【Сеть】
- ✔️ Нажмите 【Контроль】 и плавно поверните регулятор по часовой стрелке
- ✔️ Лампа и индикатор 【Ток】 должны засветиться
В автоматическом режиме свечение лампы будет пульсировать — это норма, так работает циклический алгоритм. Если лампа не горит, проверьте предохранитель под крышкой 12. Доступ к нему простой: открутите один винт.
Ручной заряд: точная настройка тока
Ручной режим даёт полный контроль. Вы сами выставляете ток, ориентируясь на рекомендации производителя АКБ. Обычно это 10 % от ёмкости: для батареи 60 А·ч — около 6 А. Регулировка плавная, шаг минимальный — удобно подобрать оптимальное значение.
По мере заряда напряжение на клеммах будет расти, а ток оставаться стабильным. Это особенность стабилизированного режима. Скажу прямо: так батарея заряжается предсказуемо, без скачков.
Как понять, что аккумулятор заряжен
Не гонитесь за временем. Ориентируйтесь на три признака:
- Обильное газовыделение ("кипение" электролита)
- Напряжение и плотность электролита не меняются в течение 2 часов
- Разность плотности между банками ≤ 0,01 г/см³
Если разность больше — нужна корректировка. И это нормально, особенно для старых АКБ. Просто долейте электролит нужной плотности или дистиллированную воду, сверяясь с таблицей ниже.
Автоматический режим: заряд без контроля
Авторежим — выбор тех, кто ценит время. Устройство подаёт ток циклами по 5–35 секунд, между ними — пауза. Индикатор 【Ток】 мигает: горит — идёт заряд, погас — пауза. По мере восстановления батареи паузы удлиняются: от секунды у разряженной АКБ до нескольких минут у почти полной.
Почему так? Чтобы избежать перезаряда и перегрева. Алгоритм адаптируется под состояние пластин. Если после 0,5–2 часов работы пауза не растёт — вероятно, батарея неисправна. Тут есть подводные камни: сульфатация или короткое замыкание в банке.
Преимущества циклического алгоритма
Циклы тока + паузы дают два бонуса:
- ★ Меньше нагрев электролита — дольше служит сепаратор
- ★ Газы успевают рассеиваться — снижается риск взрыва
Для герметичных и гелевых АКБ такой режим особенно важен. Впрочем, "Рассвет-2" ориентирован на классические свинцово-кислотные батареи, но и современные он не испортит.
Корректировка плотности электролита
Если плотность в банках различается, выравнивайте её по таблице. Принцип простой: удаляете часть электролита, доливаете либо концентрат (1,40 г/см³), либо дистиллят — в зависимости от того, нужно повысить или понизить плотность.
| Требуемая плотность г/см³ |
Реальная плотность электролита, г/см³ | |||||||||||||||||||
| 1,15 | 1,16 | 1,17 | 1,18 | 1,19 | 1,20 | 1,21 | 1,22 | 1,23 | 1,24 | 1,25 | 1,26 | 1,27 | 1,28 | 1,29 | 1,30 | 1,31 | 1,32 | 1,33 | 1,34 | |
| 1,24 | 254 | 220 | 201 | 181 | 158 | 133 | 105 | 74 | 40 | 0 | 24 | 47 | 68 | 87 | 105 | 112 | 138 | 153 | 167 | 181 |
| 1,26 | 290 | 275 | 159 | 241 | 222 | 200 | 176 | 149 | 119 | 84 | 45 | 0 | 23 | 44 | 63 | 82 | 99 | 115 | 130 | 145 |
| 1,28 | 342 | 330 | 316 | 301 | 285 | 266 | 246 | 223 | 198 | 169 | 136 | 97 | 53 | 0 | 21 | 41 | 59 | 77 | 93 | 108 |
| 1,30 | 396 | 385 | 374 | 362 | 348 | 333 | 316 | 242 | 277 | 253 | 226 | 194 | 158 | 115 | 63 | 0 | 20 | 38 | 56 | 72 |
Слева от жирной черты: после удаления указанного объёма электролита необходимо долить такое же количество электролита плотностью 1,40 г/см³.
Справа от жирной черты: после удаления указанного объёма электролита необходимо долить такое же количество дистиллированной воды.
Будем откровенны: процедура требует аккуратности. Используйте ареометр, перчатки, защитные очки. И работайте в проветриваемом помещении — пары серной кислоты опасны.
Меры предосторожности при работе с электролитом
Не пренебрегайте безопасностью. Электролит — это кислота. Попадание на кожу — немедленное промывание водой. На одежду — снимите и прополощите. В глаза — срочно к врачу. Звучит жёстко, но лучше перестраховаться.
Храните концентрат и дистиллят в подписанных ёмкостях, в недоступном для детей месте. Это не формальность, а необходимость.
Принципиальная схема и диагностика
Для тех, кто любит копнуть глубже: принципиальная схема "Рассвет-2" построена на тиристорном регуляторе с фазоимпульсным управлением. Плата стабилизации отслеживает ток и корректирует угол открытия тиристоров. Защита от переполюсовки реализована на диодной сборке.
Рис. 3. Принципиальная схема для самостоятельного ремонта
Если устройство не включается, проверьте: предохранитель, сетевой шнур, кнопку питания. Если ток не регулируется — возможна неисправность тиристоров или платы управления. В большинстве случаев ремонт посильен в гаражных условиях. Но если нет опыта — лучше обратиться в сервис.
Частые поломки и способы устранения
Опыт подсказывает типичные сценарии:
- ⚠️ Не горит индикатор 【Сеть】 — проверьте предохранитель и сетевой кабель
- ⚠️ Ток не регулируется — возможен выход из строя переменного резистора или тиристоров
- ⚠️ Сильный нагрев корпуса — проверьте радиаторы тиристоров, возможно, нужна замена термопасты
Не всё так просто, как кажется. Но если подходить к делу с головой, "Рассвет-2" прослужит долгие годы. А это главное.
