Инструкция по применению автоматическогозарядного устройства Орион PW 160 для зарядки авто- и мото- аккумуляторных батарей 6 и 12 В
Руководство / инструкция
Безопасное подключение: порядок действий по ГОСТ
Последовательность, которая спасает устройство и аккумулятор
Начнём с главного: порядок подключения Орион PW-160 к аккумулятору — не формальность, а требование ГОСТ Р МЭК 60335-2-29-98. Нарушите его — рискуете вывести зарядное устройство из строя. Или хуже.
Сначала подключите зажимы к клеммам АКБ: красный к 【+】, чёрный к 【-】. Только после этого, убедившись, что светодиод засветился или замигал, вставляйте вилку в розетку. Запомнили? Красный-чёрный — потом розетка. Всё.

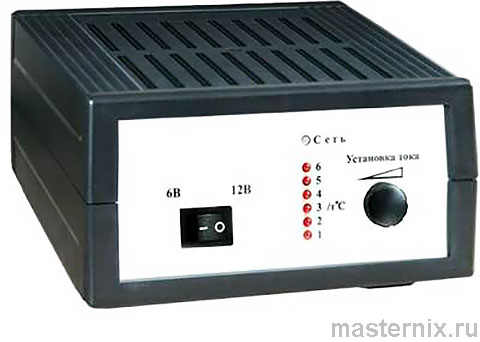

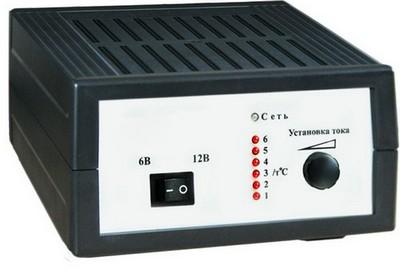

Зарядное устройство Орион PW-160: внешний вид
Кто может работать с устройством: ограничения по безопасности
Устройство не предназначено для использования детьми или лицами с ограниченными возможностями без контроля ответственного взрослого. Это не дискриминация, а здравый смысл: работа с электричеством и кислотой требует внимания.
Дети — под присмотром. Игра с прибором исключена. Точка.
Совместимость с АКБ: какие батареи можно заряжать
Поддержка всех современных типов аккумуляторов
Орион PW-160 заряжает автомобильные и мотоциклетные АКБ напряжением 6 и 12 В — включая полностью разряженные. Любая ёмкость, любой тип: WET, AGM, EFB, GEL, VRLA / SLA. Универсальность, которая экономит нервы.
Процесс полностью автоматизирован: устройство само подбирает алгоритм, защищает от переполюсовки, короткого замыкания и перегрева. Вам остаётся только подключить и задать ток.
Важный нюанс: устройство предназначено для использования только внутри помещений. Степень защиты 【IP20】 — от пыли и случайных брызг, но не от дождя на улице.
Технические характеристики: параметры и возможности
Ключевые параметры модели PW-160
| Параметр | Значение |
|---|---|
| Напряжение питающей сети | 180–240 В |
| Частота сети | 50 Гц ±10% |
| Регулировка зарядного тока | 0,4–6 А, плавно |
| Выходное напряжение (режим тока), 6 В | 0–7,5 В |
| Выходное напряжение (режим тока), 12 В | 0–15 В |
| Напряжение стабилизации, 6 В | 7,4–7,6 В |
| Напряжение стабилизации, 12 В | 14,9–15,1 В |
| Индикация тока | Линейная светодиодная шкала |
| Рабочая температура | от -10 °С до +40 °С |
| Габариты | 155×85×200 мм |
| Масса | 0,75 кг |
Компактный, лёгкий, но с запасом мощности. Для гаража, дачи, поездок — в самый раз.
Устройство и индикация: знакомство с панелью управления
Элементы управления и их назначение

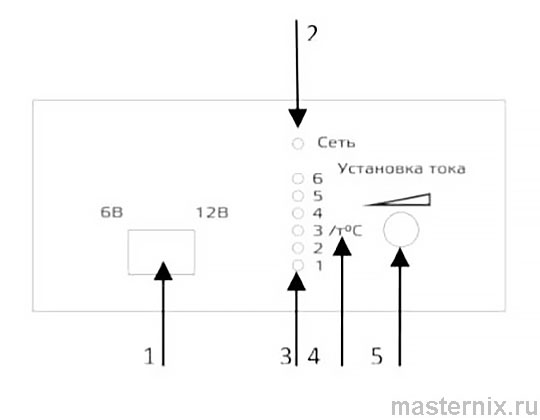

Панель управления Орион PW-160
На передней панели расположены:
- ★ Переключатель диапазонов 【6В】/【12В】
- ★ Светодиод 【Сеть】: зелёный для 6 В, красный для 12 В
- ★ Светодиодная шкала амперметра: каждое деление — конкретное значение тока
- ★ Индикатор перегрева 【т°С】: срабатывает при защите от перегрева
- ★ Регулятор 【Установка тока】: плавная настройка от 0,4 до 6 А
Сетевой шнур и выходные провода с зажимами хранятся в заднем отсеке корпуса — удобно, ничего не теряется.
Отсек для хранения проводов
Принцип работы электронной схемы
В основе — двухтактный высокочастотный преобразователь с двойной обратной связью по напряжению и току. Такая схема обеспечивает высокий КПД, гальваническую развязку и стабильные выходные характеристики в широком диапазоне питающих напряжений.
Схема ограничения тока следит за температурой силовой части: при перегреве автоматически снижает выходной ток. Ручная регулировка не позволит выставить значение выше безопасного предела. Умная защита, которая работает без вашего участия.
Проверка работоспособности: тест без аккумулятора
Быстрая диагностика перед первым использованием
Извлеките провода, осмотрите корпус и изоляцию на предмет повреждений. Подключите устройство к сети переменного тока — выходные клеммы при этом должны быть разомкнуты.
Убедитесь, что индикатор 【Сеть】 светится. Установите регулятор тока в крайнее левое положение (минимум). Замкните выходные зажимы или подключите автомобильную лампу 55–110 Вт для наглядности.
Вращайте регулятор 【Установка тока】 и наблюдайте: шкала амперметра должна реагировать, яркость лампы — меняться. Если всё так — устройство исправно, можно работать.
Автоматическая зарядка: пошаговый алгоритм для 6В и 12В
Подготовка и подключение аккумулятора
⚠️ Помните: нарушение порядка подключения может привести к выходу устройства из строя или даже взрыву газов, выделяемых АКБ. Действуйте строго по ГОСТ:
- Сначала подключите зажим к клемме, не соединённой с шасси
- Затем — соединение с шасси, вдали от АКБ и топливной магистрали
- Только после этого подключайте зарядное устройство к сети
- По окончании: сначала отключите от сети, затем снимите зажимы с шасси и АКБ
Пошаговая инструкция автоматического заряда
Установите переключатель в положение 【6В】 или 【12В】 в зависимости от типа АКБ. Подключите зажимы к клеммам, соблюдая полярность: красный — к 【+】, чёрный — к 【-】.
Установите регулятор тока в крайнее левое положение. Убедившись, что светодиод 【Сеть】 горит, подключите устройство к розетке.
Плавно вращайте регулятор 【Установка тока】, устанавливая нужное значение. Рекомендация: 0,1 от ёмкости АКБ (например, для 60 А·ч — около 6 А). Светодиодная шкала поможет точно выставить ток.
Заряд пойдёт в автоматическом режиме. При достижении на АКБ напряжения 7,5 В (для 6 В) или 15 В (для 12 В) ток начнёт автоматически снижаться — это нормальный этап завершения заряда.
График заряда: четыре этапа работы устройства
Визуализация процесса: от подключения до буферного режима

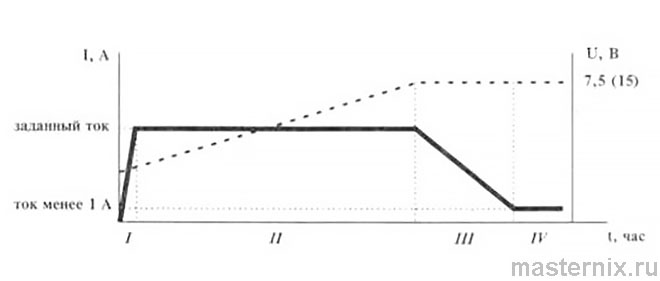

График работы в автоматическом режиме
Процесс заряда делится на четыре интервала:
- ✔️ I — подключение и установка тока (рекомендуется 0,1 от ёмкости)
- ✔️ II — основной заряд постоянным током
- ✔️ III — завершающая стадия: ток снижается при 75–95% заряда
- ✔️ IV — буферный режим: компенсация саморазряда, работа неограниченно долго
Начало снижения тока на этапе III — сигнал: батарея почти заряжена. Для полного дозаряда может потребоваться от 30 минут до нескольких часов — зависит от типа, ёмкости и состояния АКБ.
В буферном режиме устройство поддерживает аккумулятор в готовности, компенсируя естественный саморазряд. Можно оставлять подключённым надолго — защита от перезаряда включена.
Десульфатация: если ток падает раньше времени
Самопроизвольное уменьшение тока в начале заряда может указывать на сульфатацию пластин. Устройство автоматически переходит в режим десульфатации: ток снижается, затем постепенно восстанавливается по мере очистки пластин.
Процесс может занять от нескольких минут до нескольких часов — зависит от степени поражения. Вмешиваться не нужно: автоматика справится.
Предпусковой режим: быстрый запуск двигателя в мороз
Экспресс-подзарядка перед запуском
Нужно завести машину в мороз, а АКБ слабовата? Подключите Орион PW-160 к аккумулятору, установите максимальный ток регулятором 【Установка тока】.
Подождите 5–30 минут — батарея «оживёт». Затем, не отключая зарядное устройство, попробуйте запустить двигатель.
Подзаряженная таким образом АКБ способна отдать существенно больший ток в первые секунды работы стартера. Это помогает стронуть загустевшее масло, обеспечить хорошее смесеобразование и искру. В большинстве случаев удаётся обойтись без дорогостоящего пускового устройства.
Не получилось с первого раза? Повторите процедуру. Для тяжёлых условий производитель рекомендует более мощные модели: Орион-320, 325, 415, Вымпел-30, Вымпел-40 — или несколько устройств, включённых параллельно.
Универсальный блок питания: использование вне авторемонта
Питание сторонних устройств напряжением до 15 В
Орион PW-160 — не только зарядка, но и источник стабилизированного постоянного напряжения с ограничением тока. Можно запитывать любые потребители до 15 В, если суммарный ток меньше установленного регулятором.
При перегрузке или коротком замыкании устройство автоматически переходит в режим стабилизации тока — защита сработает, ничего не сгорит. Удобно для гаражных экспериментов или аварийного питания оборудования.
Защита и диагностика: переполюсовка, перегрев, КЗ
Электронные схемы безопасности
Устройство оснащено защитой от переполюсовки и короткого замыкания. Специальные электронные схемы мгновенно отключают выходное напряжение при ошибке подключения или КЗ, а после устранения неисправности автоматически возвращают устройство к нормальной работе.
Индикатор перегрева 【т°С】 загорается при срабатывании термозащиты. В этом случае дайте устройству остыть — оно продолжит работу автоматически.
⚠️ Несмотря на автоматизацию, не оставляйте подключённое зарядное устройство без присмотра надолго. Безопасность — прежде всего.
Уход и гарантия: обслуживание и срок службы
Профилактика и рекомендации по эксплуатации
При длительной эксплуатации периодически выполняйте простое обслуживание:
- ☑️ Удаляйте следы коррозии и смазывайте зажимы-«крокодилы» автосмазкой
- ☑️ Очищайте вентиляционные жалюзи продувкой от пыли
Более сложные работы — замена сетевого шнура, ремонт электроники — должен выполнять производитель или квалифицированный специалист. Не вскрывайте корпус самостоятельно.
Нормативный срок службы Орион PW-160 — 5 лет. Гарантийный срок — 12 месяцев с даты продажи при соблюдении правил эксплуатации.
Гарантийные обязательства: что покрывается, а что — нет
Гарантия действует при наличии заполненного гарантийного талона с датой продажи и штампом продавца. Не распространяется на случаи:
- ✖️ Использования в промышленных или профессиональных целях
- ✖️ Механических повреждений, воздействия агрессивных сред, высоких температур
- ✖️ Проникновения жидкостей, попадания инородных предметов внутрь
- ✖️ Нестабильности электросети сверх норм ГОСТ Р 51317.4.30
- ✖️ Самостоятельного вскрытия или ремонта в гарантийный период
- ✖️ Использования не по назначению или с нарушением инструкции
При обнаружении существенных недостатков в гарантийный период покупатель вправе требовать замены устройства или возврата уплаченной суммы.
Производитель: ООО НПП ОБОРОНПРИБОР, г. Рязань. Телефон: +7 (4912) 99-50-74.
