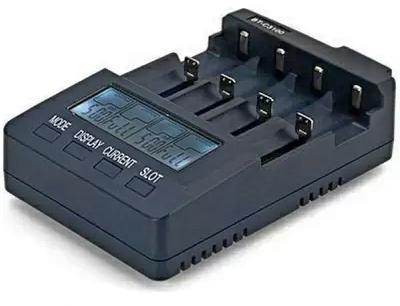

Opus BT-C3100 Зарядное устройство для аккумуляторных батареек Инструкция

Комплектация и технические характеристики: что в коробке

Проверка содержимого перед первым включением

Вы распаковали Opus BT-C3100 — отлично. Не спешите убирать коробку. Сначала убедитесь, что всё на месте. Практика показывает: блок питания или инструкция часто «теряются» именно на этом этапе.

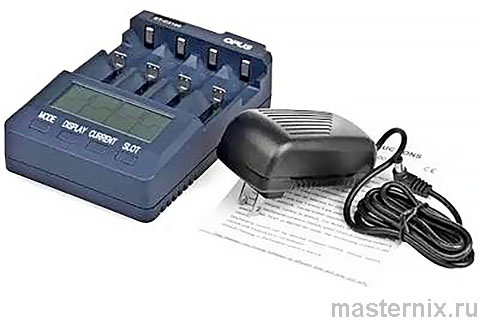

В стандартный комплект поставки входят:

• ★ Зарядное устройство Opus BT-C3100 с четырьмя независимыми слотами
• ★ Штатный блок питания 12 В / 3,0 А
• ★ Инструкция по эксплуатации

Минимализм, но без ущерба функционалу. Всё, что нужно для старта, уже в коробке. Удобно, правда?

Компактный корпус, информативный экран, продуманная эргономика — устройство выглядит надёжно. И это не просто первое впечатление.

Ключевые возможности устройства

Важно добавить: устройство использует метод -ΔV для точного определения окончания заряда Ni-Cd/Ni-MH и фиксированное напряжение 4,2 В для Li-Ion. Это бережёт ресурс батарей.

Меры безопасности: правила эксплуатации и хранения

Безопасность при работе с зарядным устройством

Скажу прямо: игнорирование этих пунктов — прямой путь к поломке или травме. Будьте внимательны.

• ✔️ Используйте только в сухих закрытых помещениях
• ✔️ Не подвергайте устройство ударам, тряске, экстремальным температурам
• ✔️ Защищайте от электромагнитных полей, влаги, прямых солнечных лучей
• ✔️ Не подключайте ЗУ сразу после переноса из холода в тепло — подождите 1–2 часа
• ✔️ Обеспечьте хорошую вентиляцию, не закрывайте отверстия

При температуре выше +35°С устройство может чаще переходить в защитный режим — это нормально, просто зарядка займёт больше времени. Что логично.

Безопасность при работе с аккумуляторами

• ✖️ Соблюдайте полярность при установке
• ✖️ Не заряжайте первичные элементы (батарейки), щелочные или свинцово-кислотные АКБ — это взрывоопасно
• ✖️ Извлекайте аккумуляторы при длительном хранении во избежание протечек
• ✖️ Не разбирайте, не замыкайте и не бросайте батареи в огонь
• ✖️ Храните подальше от детей и животных

Потёкшие аккумуляторы могут вызвать химические ожоги — используйте перчатки при контакте. Справедливости ради: большинство проблем возникает из-за небрежности, а не дефектов устройства.

Подготовка к работе: установка аккумуляторов и выбор тока

Правильная установка элементов питания

Вставляйте аккумулятор, соблюдая полярность: плюс к плюсу, минус к минусу. Подпружиненные контакты в каждом слоте компенсируют разницу в длине — от компактных 10440 до мощных 26650.

После установки в течение 3 секунд на дисплее отобразится реальное напряжение, затем — ток заряда по умолчанию (500 мА). Если за 6 секунд не нажаты кнопки 【MODE】 или 【CURRENT】 — стартует автоматическая зарядка.

Выбор оптимального тока

Кнопка 【CURRENT】 переключает значения: 200 → 300 → 500 → 700 → 1000 мА. При использовании 1 или 4 слотов доступны 1500 и 2000 мА.

Важный нюанс: ток разряда автоматически устанавливается равным выбранному току заряда. Менять ток в процессе работы нельзя — только после смены режима или переустановки батареи. Зависит от задачи, но правило универсальное.

Управление: кнопки, навигация и отображение данных

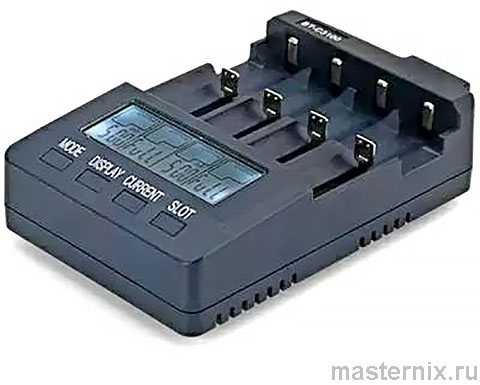

Четыре кнопки — полный контроль

Просто, но с умом. Именно так и должна работать универсальная электроника: минимум действий, максимум гибкости.

Настройка отображения информации

Кнопка 【DISPLAY】 циклически переключает параметры для всех слотов одновременно. Для просмотра данных по одному аккумулятору: нажмите 【SLOT】, выберите нужный слот, затем 【DISPLAY】 для переключения параметров.

Подсветка дисплея включается автоматически при нажатии любой кнопки и отключается через 30 секунд бездействия. Экономит энергию, но даёт информацию, когда нужно.

Режим CHARGE: быстрая и безопасная зарядка

Как работает стандартная зарядка

Это основной режим — вставили аккумулятор, выбрали ток, нажали старт. Для Ni-Cd/Ni-MH используется метод -ΔV: устройство точно определяет момент окончания заряда, избегая перезаряда.

Для Li-Ion зарядка идёт до 4,2 В с выбранным током. После завершения — автоматический переход на капельную подзарядку (10 мА) для компенсации саморазряда. Всё прозрачно, никаких догадок.

Советы для эффективной зарядки

Не заряжайте полностью разряженные аккумуляторы сразу на максимальном токе — дайте им «прийти в себя» на 200–300 мА. И да, не забывайте извлекать батареи после завершения: лишние циклы перезаряда сокращают срок службы. Проверено.

Режим DISCHARGE: разрядка для устранения эффекта памяти

Зачем нужен режим разрядки

Этот режим — спасение для Ni-Cd и Ni-MH аккумуляторов, страдающих «эффектом памяти». Устройство разряжает батарею до минимально допустимого напряжения:

• ☑️ Ni-Cd / Ni-MH: 0,9 В
• ☑️ Li-Ion: 2,8 В

После завершения на дисплее отображается разряженная ёмкость в мА·ч. Затем ЗУ переходит в режим поддержания минимального заряда, предотвращая глубокий разряд. Логично?

Режим REFRESH: восстановление старых аккумуляторов

Трёхцикловый алгоритм восстановления

Хотите «оживить» старый или долго хранившийся аккумулятор? Запустите 【REFRESH】. Устройство выполнит три полных цикла разряд/заряд, затем финальную зарядку.

Процесс может занять десятки часов или даже несколько дней — зависит от тока, внутреннего сопротивления и состояния батареи. Но результат того стоит: многие аккумуляторы возвращают до 80–90% номинальной ёмкости.

Важный нюанс: на дисплее отображается ёмкость, накопленная в предыдущем цикле заряда, даже если сейчас идёт разряд. Не пугайтесь — это особенность алгоритма.

Тестовые режимы: проверка ёмкости и внутреннего сопротивления

Режим 【CHARGE TEST】: измерение реальной ёмкости

Устройство полностью заряжает аккумулятор, затем разряжает его, вычисляя максимальную ёмкость. Если показатель значительно ниже номинала — попробуйте режим 【REFRESH】. Если не помогло — срок службы батареи, скорее всего, исчерпан.

Режим 【QUICK TEST】: измерение внутреннего сопротивления

Единственный режим, который можно применять к обычным батарейкам (1,5 В). ЗУ подаёт нагрузку, измеряет падение напряжения и вычисляет внутреннее сопротивление за ~10 секунд.

Важно: сопротивление контактов ЗУ (~30 мОм) вносит погрешность. Один и тот же аккумулятор в разных слотах может показывать разницу 10–20%. Тестируйте несколько раз для достоверности.

Дисплей и индикация: расшифровка всех параметров

Что показывают цифры и значки

В зависимости от режима и нажатия 【DISPLAY】 вы видите:

1. Мгновенный ток заряда/разряда (мА)
2. Время с начала процесса (часы)
3. Накопленная ёмкость (мА·ч)
4. Напряжение на аккумуляторе (В)
5. Внутреннее сопротивление (мОм) — только в 【QUICK TEST】
6. Индикатор 【FULL】 — процесс завершён, включён режим поддержания

Если слот не выбран — данные отображаются по всем каналам одновременно. Удобно для мониторинга, но для детальной настройки используйте 【SLOT】.

Защита от перегрева: как работает система охлаждения

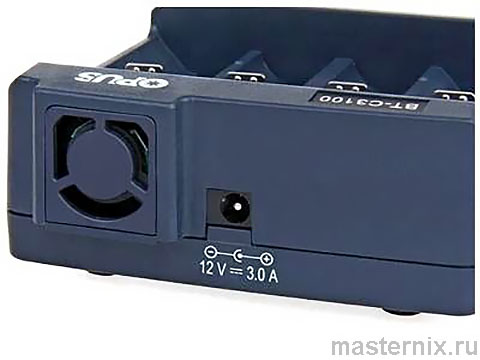

Шесть датчиков и умный вентилятор

BT-C3100 оборудован 6 датчиками температуры и автоматической системой охлаждения:

• ★ При температуре >+40°С включается вентилятор
• ★ При +40°С вентилятор останавливается

Это не просто «шум для вида» — реальная защита, продлевающая жизнь и устройству, и аккумуляторам.

Аварийное отключение при перегреве

Если температура аккумуляторов превышает +58°С или платы контроллера +72°С — процесс немедленно прерывается, на дисплее появляется 【000mA】.

Возобновление возможно только после остывания:

• ✔️ Аккумуляторы: ниже +40°С
• ✔️ Плата контроллера: ниже +50°С

Важно: при высоких токах нагрев — это нормально. Но если ЗУ часто уходит в защиту — снизьте ток или улучшите вентиляцию. Имеет смысл, правда?

Технические параметры и совместимость форматов

Полные технические данные

Компактно, мощно, универсально. Для дома, авто и полевых условий — один девайс закрывает все задачи. Что имеем в итоге: меньше проводов, больше контроля.

Если после всех проверок устройство ведёт себя странно — обратитесь к авторизованному сервису. Самостоятельный ремонт недопустим и опасен. Справедливости ради.
