Зарядные устройства Кулон-707d, Кулон-715d инструкция пользователя

Возможности цифровых импульсных ЗУ серии 7xxd

Для каких задач созданы модели 707d и 715d

КУЛОН 707d и 715d — это цифровые импульсные зарядные устройства для всех типов 6- и 12-вольтовых АКБ: щелочных, гелевых, AGM, WET, GEL. Скажу прямо: если вам нужна точная настройка параметров и визуальный контроль процесса — эти модели попадают в цель. Поддерживают батареи ёмкостью от 2 до 200 А·ч — от мотоциклетных до грузовых.

Комбинированный алгоритм — стабилизация тока на основном этапе с плавным переходом на стабилизацию напряжения — это не маркетинг, а реальная забота о ресурсе батареи. Если честно, такой подход исключает перезаряд и кипение электролита, продлевая жизнь АКБ на 20–30%.

Бонус: режим регулируемого блока питания 6,0–15,5 В. Подключили паяльник, компрессор, автоэлектронику — и работаете без АКБ. Практика показывает: такая универсальность экономит бюджет на отдельный источник питания.

Ключевые преимущества цифровой индикации

• ★ ЖК-дисплей с отображением тока и напряжения в реальном времени
• ★ Плавная регулировка тока: 1–7 А для 707d, 1–15 А для 715d
• ★ Точная установка напряжения ограничения с шагом 0,1 В
• ★ Электронная защита от перегрузок и короткого замыкания
• ★ Встроенный вентилятор с авторегулировкой оборотов (модель 715d)

Звучит солидно? Да. Но есть нюанс: ручная настройка требует понимания параметров вашей АКБ. Не торопитесь — потратьте 5 минут на изучение паспорта батареи, чтобы потом не гадать, почему зарядка идёт не так.

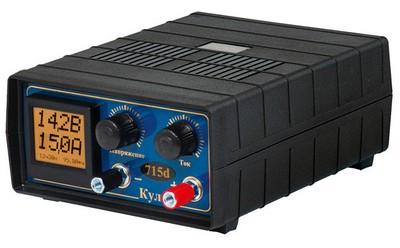

Рис. 1. Общий вид зарядного устройства КУЛОН 707d/715d

Сравнение характеристик 707d и 715d

Выбор модели по ёмкости аккумулятора

Обратите внимание: разница в максимальном токе — ключевой критерий выбора. Для легковых авто до 60 А·ч хватит 707d. Для грузовиков, катеров, систем ИБП — берите 715d. Переплачивать за запас мощности нет смысла, но и экономить на токе для большой батареи — рискованно.

Критические правила безопасности

Что запрещено категорически

Зарядка АКБ — процесс с выделением водорода. Взрывоопасная смесь, понимаете? Поэтому:

• ✖️ Не вскрывайте корпус при включённом устройстве — внутри высокое напряжение
• ✖️ Не перекрывайте вентиляционные отверстия — перегрев выведет электронику из строя
• ✖️ Не используйте при повреждённой изоляции шнура или трещинах корпуса
• ✖️ Не заменяйте предохранитель на другой номинал — только штатный (15 А или 20 А)
• ✖️ Не допускайте попадания бензина, кислоты, масла на устройство

Если электролит попал на кожу — смывайте водой с мылом немедленно. В глаза — срочно к врачу. Скрывать не стоит: серная кислота оставляет серьёзные ожоги.

Требования к размещению и вентиляции

Заряжайте только в хорошо проветриваемом помещении. Располагайте устройство на негорючей поверхности, вдали от открытого огня и источников тепла. Первые 15 минут контролируйте процесс визуально — это исключит риски при неправильном подключении.

Важно добавить: после пребывания на холоде дайте устройству прогреться 2 часа перед включением. Конденсат внутри может вызвать короткое замыкание. Это не паранойя, а физика.

Подготовка устройства к первому запуску

Пошаговая проверка перед включением

1. Извлеките сетевой шнур и выходные провода из отсека на задней панели
2. Осмотрите корпус, кабели, зажимы на предмет повреждений
3. Проверьте целостность предохранителя (визуально или тестером)
4. Подключите сетевой шнур к заземлённой розетке 220 В
5. При включении на ЖК-дисплее отобразятся текущие параметры

Если экран не загорелся или появился запах гари — отключите устройство и обратитесь в сервис. Не пытайтесь «починить» самостоятельно: внутри импульсный преобразователь с напряжением 220 В.

Ручная настройка тока и напряжения

Регулировка напряжения ограничения

Вращением ручки 【Напряжение】 устанавливается выходное напряжение от 6,0 до 15,5 В. При вращении значение мигает на дисплее — это режим редактирования. Через 3–4 секунды после остановки ручки мигание прекращается, и напряжение фиксируется на выходных клеммах.

Важный момент: если вы используете ЗУ как блок питания, напряжение на клеммах установится только после подключения нагрузки. Без нагрузки дисплей покажет холостое значение.

Установка максимального тока заряда

Ручка 【Ток】 регулирует предельный зарядный ток. Принцип тот же: мигание при вращении → фиксация через 3–4 секунды.

Золотое правило: ток заряда ≈ 0,1 от ёмкости АКБ. Для батареи 55 А·ч — это 5,5 А. Если паспорт на АКБ утерян, ориентируйтесь на эту формулу. Будем откровенны: многие выставляют ток «на глазок», а потом удивляются, почему батарея греется или не заряжается до конца.

Контроль процесса по ЖК-дисплею

Чтение показателей в реальном времени

Во время работы на дисплее отображаются:

• → Измеренное напряжение на выходных клеммах
• → Фактический ток заряда
• → Время заряда (формат 【00ч00м】) — считается только при токе >0 А
• → Отданный заряд в А·ч — помогает оценить «приёмистость» батареи

Заметьте: при больших токах напряжение на АКБ может быть чуть ниже установленного из-за падения на проводах. По мере снижения тока разница исчезает. Это норма, а не погрешность прибора.

Автоматическое завершение цикла

По мере заряда напряжение на батарее растёт. Когда оно приближается к установленному ограничению, ток плавно снижается. При достижении предела ток падает до значения саморазряда (0,1 А) — зарядка завершена.

Рис. 2. Типовая ВАХ заряда аккумуляторной батареи 55 А·ч

Бывает и так: для холодной или неисправной АКБ переход от красного к зелёному происходит слишком быстро. Это сигнал: батарея не принимает заряд, возможно, требуется замена.

Использование как регулируемый блок питания

Настройка для питания низковольтного оборудования

Нужно запитать устройство без АКБ? Алгоритм прост:

1. Отключите нагрузку от выходных клемм
2. Ручкой 【Напряжение】 выставите нужное значение (6,0–15,5 В)
3. Ручкой 【Ток】 установите ограничение с запасом для пиковых нагрузок
4. Подключите нагрузку, соблюдая полярность
5. Контролируйте параметры по дисплею

Важный нюанс: если нагрузка переменная (например, компрессор с пусковыми токами), устанавливайте ток ограничения с запасом 20–30%. Иначе при пике напряжения может «просесть».

Применение в системах бесперебойного питания

При использовании ЗУ совместно с АКБ в качестве ИБП устанавливайте напряжение ограничения чуть ниже, чем при разовой зарядке. Точное значение смотрите в документации на вашу батарею. Это продлит ресурс и исключит перезаряд при длительном подключении.

Расшифровка ошибок и предупреждений

Сообщения на ЖК-дисплее

Устройство отслеживает критические ситуации и информирует пользователя:

• ⚠️ 【обнаружено короткое замыкание】 — напряжение на клеммах 2,5 В, подсветка гаснет, ток снижается до безопасного уровня
• ⚠️ 【возможный выход предохранителя из строя】 — проверьте и замените предохранитель штатного номинала
• ⚠️ 【отсутствует сетевое напряжение】 — мигает подсветка, отображается напряжение АКБ (режим вольтметра)
• ⚠️ 【ошибка установки напряжения】 — напряжение АКБ выше установленного ограничения (например, АКБ 12,5 В при ограничении 7,4 В)

Рис. 3. Индикация короткого замыкания
Рис. 4. Предупреждение о предохранителе

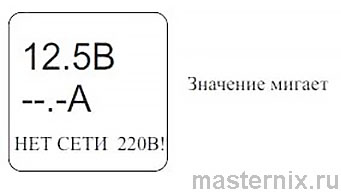

Рис. 5. Режим вольтметра при отключенной сети
Рис. 6. Сообщение о несоответствии напряжения АКБ и настройки

Советы для продления ресурса АКБ

Оптимальные условия зарядки

Практика показывает: простые правила экономят деньги:

• ☑️ Заряжайте при комнатной температуре — на холоде внутреннее сопротивление растёт, заряд идёт хуже
• ☑️ Для ускорения допустим ток до 0,1 от ёмкости, но не выше максимума от производителя АКБ
• ☑️ После длительного хранения начинайте с малого тока (0,03–0,06 от ёмкости)
• ☑️ Раз в 2–3 месяца проводите полный заряд даже неиспользуемых АКБ — саморазряд никто не отменял

Первые 15 минут — под контролем

В начале работы тепловые режимы стабилизируются. Не оставляйте устройство и АКБ без присмотра в этот период. Если пошёл дым, запах гари или странный звук — немедленно отключайте. Лучше перестраховаться.

Гарантия, хранение и обслуживание

Правильное хранение и транспортировка

Храните в сухом, проветриваемом помещении при влажности до 80%. Избегайте коррозийных газов. Оригинальная упаковка — лучшая защита от пыли и механических повреждений. Перевозка допустима любым транспортом в индивидуальной упаковке.

Гарантийные обязательства и ресурс

Производитель ООО «БАЛСАТ» даёт 1 год гарантии с даты продажи. Ремонт и обслуживание — в Санкт-Петербурге, ул. Литовская, д. 10.

Гарантия не действует при:

• ✖️ Механических повреждениях корпуса или кабелей
• ✖️ Следах вскрытия или самостоятельного ремонта
• ✖️ Использовании предохранителя не того номинала
• ✖️ Попадании химически активных жидкостей

Срок безопасной эксплуатации — не менее 7 лет. Рекомендуется раз в 3 года проверять загрязнение внутри корпуса в авторизованном сервисе. Это продлит жизнь устройству и сохранит точность измерений.
