LiitoKala Lii-500 Зарядное устройство для аккумуляторных батареек Инструкция

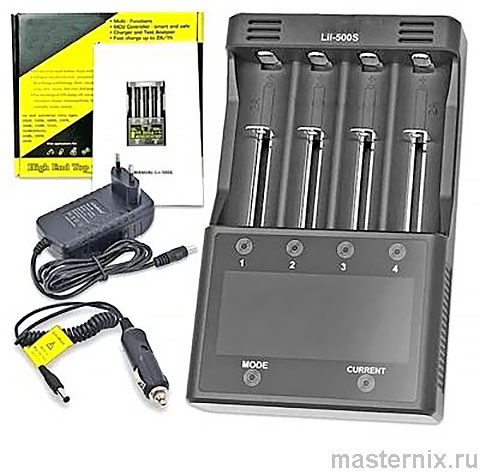

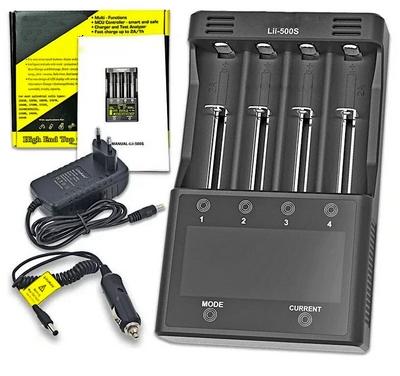

Внешний вид и комплектация: что в коробке

Проверка содержимого перед первым включением

Вы распаковали Liitokala Engineer LII-500 — отлично. Не спешите выбрасывать коробку. Сначала убедитесь, что всё на месте. Практика показывает: мелочи вроде автоадаптера часто «теряются» именно на этом этапе.

В комплекте вы найдёте:

• ★ Само зарядное устройство с четырьмя независимыми слотами
• ★ Блок питания 220В → 12В для домашней сети
• ★ Автоадаптер для подключения к прикуривателю автомобиля

Ничего лишнего, зато всё необходимое для работы в любых условиях. Удобно, правда?

Компактный корпус, информативный экран, продуманная эргономика — устройство выглядит надёжно. И это не просто впечатление.

Технические характеристики: возможности устройства

Что умеет Liitokala LII-500

Четыре независимых канала — это не маркетинг, а реальная гибкость. Каждый слот работает автономно: можно одновременно заряжать, тестировать и восстанавливать разные аккумуляторы. Звучит убедительно? Да, и работает именно так.

Важно добавить: устройство не поддерживает литий-железо-фосфатные (LiFePO4) аккумуляторы. Не пытайтесь — ничего хорошего не выйдет.

Меры безопасности: как избежать ошибок при зарядке

Базовые правила эксплуатации

Скажу прямо: игнорирование этих пунктов — прямой путь к поломке или, хуже, к травме. Будьте внимательны.

• ✔️ Используйте только штатный блок питания — сторонние адаптеры могут повредить электронику
• ✔️ Не превышайте рекомендуемый ток заряда для конкретного аккумулятора
• ✔️ Не оставляйте устройство включённым в сеть без необходимости
• ✔️ Эксплуатируйте только в сухих помещениях, вдали от влаги и прямых солнечных лучей

Небольшой нагрев во время работы — это нормально. Но если корпус становится слишком горячим — отключите и проверьте контакты. Бывает и так, что проблема в окисленных клеммах.

Условия хранения и транспортировки

Если вы занесли устройство с холода в тёплое помещение — подождите 1–2 часа перед включением. Конденсат внутри электроники = риск короткого замыкания. Логично?

Не накрывайте вентиляционные отверстия. При температуре выше +30°С не оставляйте работающее ЗУ на солнце. Простые правила, но они продлевают жизнь устройству.

Подготовка к работе: установка аккумуляторов и выбор тока

Правильная установка элементов питания

Вставляйте аккумулятор плюсовым контактом в сторону дисплея. Подпружиненный контакт в каждом слоте компенсирует разницу в длине — от 14500 до 26650, включая модели с платой защиты до 72 мм. Удобно, не нужно подбирать переходники.

После установки в течение 3 секунд устройство определит внутреннее сопротивление и напряжение. На экране появится предложение выбрать ток заряда. Если вы ничего не нажмёте за 8 секунд — стартует зарядка током 500 мА по умолчанию.

Выбор оптимального тока

Кнопка 【CURRENT】 переключает значения: 300 → 500 → 700 → 1000 мА. Чем выше ток — тем быстрее заряд, но тем сильнее нагрев. Для старых или ёмких аккумуляторов лучше начать с 300–500 мА. Проверено: так они служат дольше.

Режим CHARGE: быстрая и безопасная зарядка

Как работает стандартная зарядка

Это основной режим — просто вставили аккумулятор, выбрали ток, нажали старт. Для Li-Ion используется метод CC/CV (постоянный ток / постоянное напряжение): он быстрый, но бережёт ресурс батареи. Для Ni-Cd/Ni-MH окончание заряда определяется по падению напряжения (-dV).

На дисплее в реальном времени отображается «залитая» ёмкость в мА·ч. По завершении процесса появится значок 【END】. Всё прозрачно, никаких догадок.

Советы для эффективной зарядки

Не заряжайте полностью разряженные аккумуляторы сразу на 1000 мА — дайте им «прийти в себя» на малом токе. И да, не забывайте извлекать батареи после завершения: лишние циклы перезаряда сокращают срок службы. Зависит от ситуации, но правило универсальное.

Режим FAST TEST: устранение эффекта памяти за один цикл

Зачем нужен быстрый тест

Этот режим — спасение для Ni-Cd и Ni-MH аккумуляторов, страдающих «эффектом памяти». Устройство сначала полностью разряжает элемент, затем заряжает его заново. Ёмкость вычисляется в процессе заряда.

Важный нюанс: ток разряда зависит от выбранного тока заряда:

• ☑️ При выборе 300 или 500 мА → ток разряда составит 250 мА
• ☑️ При выборе 700 или 1000 мА → ток разряда составит 500 мА

После завершения на дисплее загорится 【END】. Процесс занимает меньше времени, чем NOR TEST, но даёт хороший результат для профилактики.

Режим NOR TEST: точное измерение реальной ёмкости

Трёхцикловый алгоритм измерения

Хотите узнать, сколько на самом деле «живёт» ваш аккумулятор? Запустите NOR TEST. Устройство выполнит три этапа: полный заряд → полный разряд → повторный заряд. Ёмкость рассчитывается именно во время разряда — это самый объективный показатель.

После цикла разряда значок 【END】 начнёт мигать: это сигнал, что реальная ёмкость уже определена, но устройство продолжает финальную зарядку. Когда 【END】 загорится постоянно — процесс завершён.

Процесс долгий, но результат того стоит. Особенно если вы покупаете б/у аккумуляторы или сомневаетесь в честности маркировки.

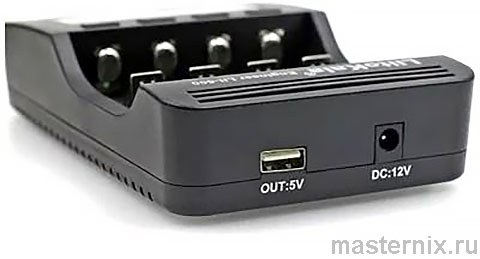

USB Powerbank: зарядка телефонов от аккумуляторов

Как использовать ЗУ как внешний аккумулятор

Вставили заряженные Li-Ion аккумуляторы в любой слот → подключили телефон кабелем USB → зарядка началась автоматически. Устройство может работать от одного или четырёх элементов: чем больше батарей, тем стабильнее выходное напряжение.

Выходной ток — до 1 А, напряжение 5 В ±0,3 В. Достаточно для смартфона, наушников, фитнес-браслета. В походе — незаменимая функция.

Важные ограничения режима

• ✖️ Режим USB не работает, если ЗУ подключено к сети 220 В — только от аккумуляторов
• ✖️ Защита не даст разрядить незащищённые Li-Ion ниже 3 В ±0,2 В — это предотвращает глубокую разрядку

Просто, но с умом. Именно так и должна работать универсальная электроника.

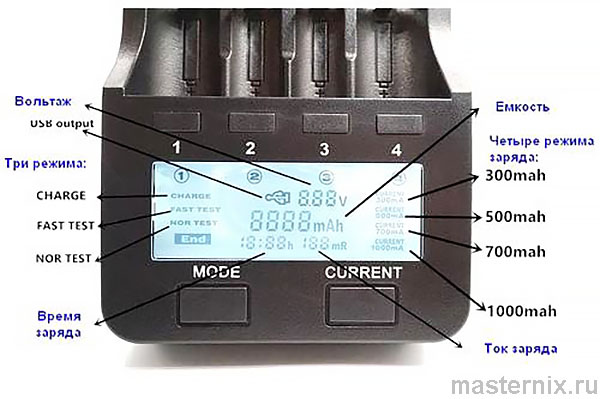

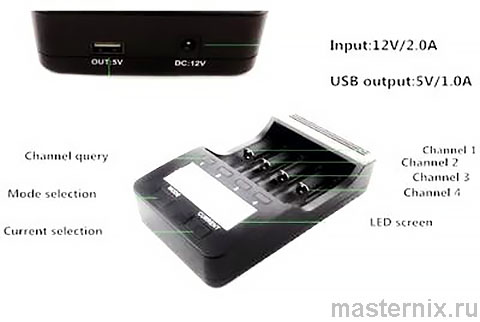

Дисплей и управление: расшифровка индикаторов

Кнопки и навигация по меню

Две основные кнопки: 【MODE】 для выбора режима работы, 【CURRENT】 для установки тока заряда. Четыре дополнительные кнопки (1–2–3–4) управляют каждым каналом отдельно. Подсветка включается при установке аккумулятора или нажатии любой клавиши, отключается автоматически через 30 секунд — экономит заряд.

Что показывает экран

Для каждого канала отображается:

1. Текущий режим работы (значок мигает при настройке)
2. Ток заряда в мА
3. Напряжение на аккумуляторе в В
4. Накопленная или реальная ёмкость в мА·ч
5. Время процесса в часах
6. Внутреннее сопротивление в мОм

Всё на виду, никаких скрытых меню. Если значение не отображается — возможно, аккумулятор неисправен (см. раздел диагностики).

Диагностика: как определить неисправный аккумулятор

Тест внутреннего сопротивления

Через 3 секунды после установки аккумулятора устройство показывает его внутреннее сопротивление. Это быстрый способ оценить состояние:

• ★ 20–80 мОм — отличный показатель, аккумулятор в норме
• ★ 100–300 мОм — износ есть, но работать ещё будет
• ★ Более 500 мОм — элемент непригоден к использованию, замените

Важный момент: сопротивление контактов влияет на измерения. Один и тот же аккумулятор в разных слотах может показывать разницу 10–20%. Это нормально, не паникуйте.

Индикация ошибок

Если на экране появилось 【null】 — аккумулятор повреждён, имеет короткое замыкание или неверную полярность. Извлеките и проверьте. Устройство также защищает от переполюсовки, перегрева и перезаряда — но лучше не доводить до срабатывания защит.

Технические параметры и габариты устройства

Полные технические данные

Компактно, мощно, универсально. Для дома, автомобиля и полевых условий — один девайс закрывает все задачи. Что имеем в итоге: меньше проводов, больше удобства.

Если после всех проверок устройство ведёт себя странно — обратитесь к поставщику. Иногда проще заменить, чем чинить. Справедливости ради.
