Инструкция по применению автомобильногозарядного устройства Вымпел 265

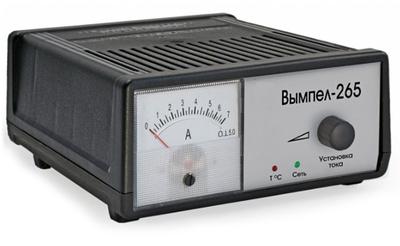

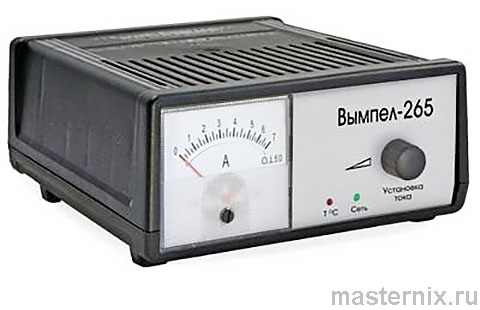

Рис. 1. Внешний вид устройства Вымпел 265

Технические характеристики Вымпел 265 в деталях

Цифры, которые важно знать перед покупкой

Вымпел 265 — это не просто зарядка, а многофункциональный блок питания с плавной регулировкой тока от 0,9 до 7 А. Работает от сети 180–240 В, выдаёт напряжение до 14,9 В в режиме стабилизации. КПД высокий, габариты скромные: 145×70×165 мм, вес — 570 г.

Устройство заряжает 12В АКБ (и 6В в ручном режиме) ёмкостью любого значения, включая полностью разряженные «в ноль». Встроенный микровентилятор 40×40×10 мм охлаждает силовую часть при нагрузке. Стрелочный амперметр показывает реальный ток зарядки — удобно для контроля.

Требования безопасности: что нельзя игнорировать

Почему правила подключения — это не формальность

⚠️ Зарядка АКБ выделяет водород — взрывоопасный газ. Поэтому: только проветриваемое помещение, никаких искр, огня, курения рядом. Подключайте клеммы вдали от топливных магистралей.

⚠️ Порядок подключения нарушать нельзя: сначала клеммы к АКБ (плюс к плюсу, минус к минусу), только потом — вилка в розетку. Отключаете в обратном порядке. ГОСТ IEC 60335-2-29-2012, пункт 7.12 — это защита от взрыва, а не бюрократия.

⚠️ Не оставляйте работающее ЗУ без присмотра, особенно в гаражах со старой проводкой. Не разбирайте корпус, не используйте при повреждениях изоляции. Дети — под контролем: прибор не игрушка. Если честно, эти правила написаны кровью — не игнорируйте.

Устройство и принцип работы электроники

Что скрыто за пластиковым корпусом

Вымпел 265 построен на двухтактном высокочастотном преобразователе с широтно-импульсной модуляцией. Две цепи обратной связи — по току и напряжению — обеспечивают стабильные выходные характеристики и гальваническую развязку.

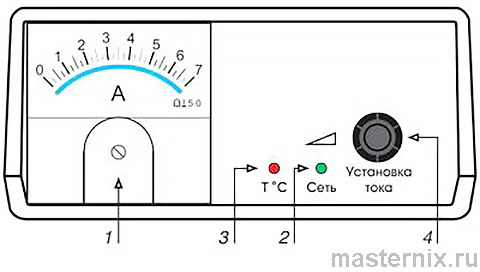

Рис. 2. Органы управления и индикации на передней панели

На передней панели расположены: шкала амперметра, индикатор 【Перегрев】, светодиод 【Сеть】, регулятор силы зарядного тока. Микровентилятор включается автоматически при нагреве или токе выше 11 А — защищает схему от перегрузки.

Схема ограничения тока «умная»: если температура растёт, она сама снижает выходной ток, даже если вы выкрутили регулятор на максимум. Когда корпус остывает — диапазон регулировки восстанавливается. Это не баг, а фича.

Рис. 3. Блок-схема электронной части устройства

Проверка работоспособности без подключения АКБ

Как убедиться, что прибор исправен перед работой

Извлеките провода, осмотрите корпус и изоляцию. Подключите ЗУ к сети 220 В, клеммы оставьте разомкнутыми. Исправный прибор: светодиод 【Сеть】 светится — на выходе есть 14,8 В.

Установите регулятор тока в крайнее левое положение. Замкните выходные зажимы или подключите лампу 55–110 Вт. Вращайте регулятор: ток на амперметре должен меняться, яркость лампы — расти и падать. Всё так? Можно работать.

⚠️ Внимание: в режиме КЗ (замкнутые клеммы) возможно небольшое гудение — это нормально. Вентилятор проверяется так: включите прибор, замкните клеммы, поворачивайте регулятор вправо — вентилятор должен заработать при росте нагрузки.

Подключение аккумулятора: порядок без ошибок

Алгоритм, который спасёт от искр и поломок

Почему порядок важен? При подключении второго зажима конденсатор на выходе ЗУ заряжается от АКБ — возникает небольшая искра. Если рядом пары бензина или водород от батареи — риск воспламенения.

1. Подключите красный (светлый) зажим к плюсовой клемме АКБ
2. Чёрный (тёмный) зажим подключите к минусовой клемме — или, лучше, к массе автомобиля вдали от АКБ и топливных магистралей
3. Установите регулятор тока в крайнее левое положение (минимум)
4. Только теперь включите ЗУ в розетку 220 В — светодиод 【Сеть】 должен загореться

Вымпел 265 можно использовать для зарядки без отключения АКБ от бортовой сети — если это разрешено инструкцией вашего автомобиля. Удобно, но проверьте документацию.

Автоматическая зарядка 12В батарей: как настроить ток

Пошаговая настройка под ёмкость вашей АКБ

После подключения вращайте регулятор тока, ориентируясь на амперметр. Общепринятая рекомендация: ток заряда = 0,1 от ёмкости АКБ. Для батареи 60 А/ч — ставьте 6 А. Максимальный ток — поворот регулятора вправо до упора.

Важный момент: самопроизвольное уменьшение тока в начале заряда может сигнализировать о сульфатации пластин. Не паникуйте — ЗУ автоматически переходит в режим десульфатации. Ток постепенно восстановится до заданного значения. Процесс может занять от минут до часов — зависит от состояния батареи.

График работы: 4 этапа умной зарядки

Что происходит на каждом интервале процесса

Рис. 4. Вольт-амперная характеристика: 4 этапа автоматической зарядки

Этап I: подключение, установка тока. Этап II: основной заряд — ток стабильный, напряжение растёт. Этап III: при достижении 15 В ток автоматически снижается — батарея набрала 75–95% заряда. Этап IV: буферный режим — компенсация саморазряда.

Начало снижения тока (этап III) — сигнал, что можно продолжить заряд ещё 30 минут – несколько часов для полного восстановления. Не торопитесь отключать: именно на этом этапе «подтягивается» плотность электролита и выравнивается заряд по банкам.

Буферный режим: восстановление старых АКБ

Почему можно оставить прибор включённым надолго

В буферном режиме Вымпел 265 компенсирует саморазряд АКБ малым током. Длительность работы не ограничена — более того, для старых батарей это полезно. После нескольких десятков часов многие АКБ улучшают внутреннее сопротивление и восстанавливают ёмкость.

Практика показывает: регулярное использование буферного режима (независимо от сезона) продлевает жизнь батареи. Особенно актуально для автомобилей, которые стоят неделями: подключили на зиму — и забыли. ЗУ само контролирует процесс.

После окончания заряда: отключите от сети → снимите зажимы с АКБ → протрите контакты влажной, затем сухой ветошью → смажьте автосмазкой от окисления. Мелочь, но продлевает жизнь клеммам.

Использование как источник питания 12В

Когда зарядка становится блоком питания

Вымпел 265 — это ещё и стабилизированный источник постоянного тока 14,8 В с ограничением нагрузки. Можно запитывать автомобильную аппаратуру, электроинструменты, галогенные лампы — всё, что потребляет до 7 А.

При перегрузке или коротком замыкании устройство автоматически переходит в режим защиты. Удобно в гараже: не нужно искать отдельный блок питания для тестов и ремонтов. Один прибор — две функции.

Зарядка 6В аккумуляторов в ручном режиме

Как заряжать мотоциклетные и старые батареи

Неавтоматический режим нужен для АКБ с напряжением конца заряда ниже 15 В — например, 6-вольтовые мотоциклетные батареи. В этом режиме ЗУ работает как генератор стабильного тока без ограничения напряжения.

Алгоритм:

1. Убедитесь, что напряжение конца заряда вашей АКБ 15 В (смотрите паспорт)
2. Подключите зажимы с соблюдением полярности (красный — плюс, чёрный — минус)
3. Установите регулятор тока в минимум, включите ЗУ в сеть
4. Выставьте нужный ток регулятором, контролируйте заряд по напряжению, времени, плотности электролита
5. По завершении: отключите от сети → снимите зажимы → протрите и смажьте контакты

⚠️ Внимание: в этом режиме нет автоматического отключения — не оставляйте без присмотра! Время работы в любом режиме не ограничено, но контроль — ваша ответственность.

Защита от переполюсовки и профилактический уход

Как прибор защищён и как продлить его срок службы

Защита от переполюсовки реализована в электронной схеме — без плавких предохранителей. При неправильной полярности ЗУ автоматически отключается и восстанавливает работоспособность при верном подключении. Просто и надёжно.

Нормативный срок службы — 5 лет. Для его достижения:

• ★ Периодически очищайте жалюзи от пыли продувкой
• ★ Удаляйте следы коррозии с зажимов, смазывайте их
• ★ Проверяйте целостность изоляции сетевого провода
• ★ Храните в сухом помещении, без пыли и агрессивных паров

Гарантия — 12 месяцев с даты продажи. Не принимается при: отсутствии талона, механических повреждениях, нарушенной пломбе, неправильной эксплуатации, загрязнениях. Постгарантийный ремонт: 192283, Санкт-Петербург, Загребский бульвар, дом 33, литера «А».
