Инструкция по применению автомобильногозарядного устройства СОНАР УЗ 201

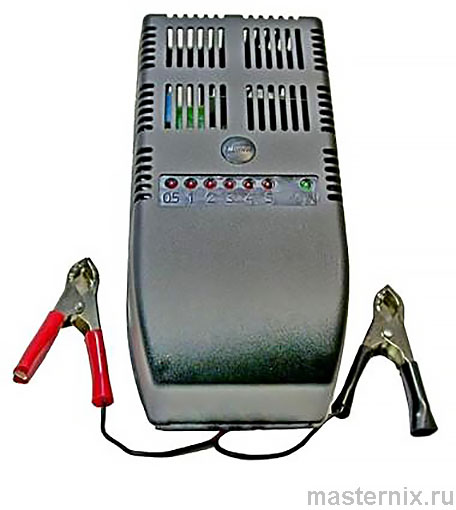

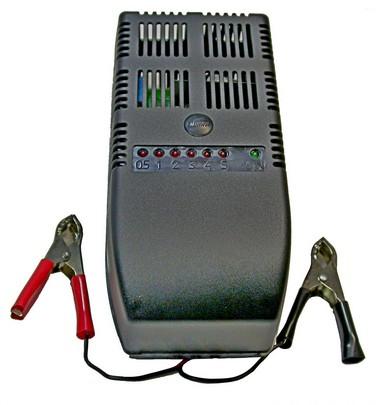

Рис. 1. Компактное зарядное устройство СОНАР УЗ 201

Для каких аккумуляторов подходит СОНАР УЗ 201

Вы наверняка искали простое решение для подзарядки автомобильного аккумулятора без лишних настроек. Устройство зарядное СОНАР УЗ 201 как раз создано для таких задач. Оно работает со свинцово-кислотными батареями напряжением 12 В и ёмкостью от 25 до 65 А·ч — это покрывает большинство легковых авто и мотоциклов.

Питание — от обычной розетки 220 В, 50 Гц. Никаких генераторов или преобразователей не нужно. Включил — и устройство само подбирает оптимальный ток. Практика показывает: автоматика экономит время и снижает риск ошибок.

Кстати, аппарат рассчитан на умеренный климат: работает при -5…+35 °С и влажности до 90 %. Для гаража или дачи — в самый раз. Впрочем, не стоит оставлять его под дождём: корпус не герметичный.

Ограничения по ёмкости: почему 25–65 А·ч

Здесь всё просто: мощность устройства ограничена 65 Вт. Для батарей меньше 25 А·ч ток может оказаться избыточным, а для АКБ свыше 65 А·ч — недостаточным. Если честно, для крупных внедорожников или коммерческого транспорта лучше взять модель мощнее.

Но для стандартной легковушки с батареей 55 А·ч — это идеальный вариант. Компактный, лёгкий, умный.

Компактность и эффективность в цифрах

Цифры помогают оценить возможности. Смотрите: габариты всего 180×92×76 мм, масса — полкилограмма. Поместится в любой бардачок или сумку с инструментами.

Что имеем в сухом остатке? Минимум веса, максимум автономности. Нагрев корпуса до 60 °С — норма для импульсных схем. Это не дефект, а особенность работы.

Как устроена индикация: шесть уровней тока

Устройство показывает ток не плавно, а ступенчато: светодиоды 【0,5А】, 【1,0А】, 【2,0А】, 【3,0А】, 【4,0А】, 【5,0А】. Это упрощает схему и повышает надёжность. Скажу прямо: для бытового использования точность до десятых ампера не нужна.

Зелёный индикатор 【ON】 сообщает о наличии напряжения на АКБ не ниже 9,5 В. Если он не горит — проверьте подключение или состояние батареи.

Меры безопасности: простые правила

Будем откровенны: даже простое устройство требует внимания. Производитель не просто так пишет ограничения — их нарушение ведёт к поломке или травме.

Запомните три ключевых правила:

• ⚠️ Не меняйте предохранители и не ремонтируйте устройство под напряжением
• ⚠️ Берегите провода от механических повреждений и контакта с кислотой, маслом, бензином
• ⚠️ Заряжайте АКБ только в проветриваемом помещении — выделяется водород

Звучит банально? Зато работает. И это нормально.

Почему важно беречь изоляцию

Кислота из аккумулятора разъедает пластик. Бензин и масло размягчают изоляцию. В итоге — короткое замыкание, искра, риск возгорания. Стоит подумать над тем, чтобы держать провода в чистоте и проверять их перед каждым использованием.

Простой совет: после работы протирайте зажимы и кабель сухой ветошью. Занимает минуту, но продлевает жизнь устройству.

Адаптация устройства после хранения

Знакомо? Достали зарядку из холодного гаража, сразу включили — и она «глючит». Избегайте этой ошибки. Если устройство хранилось в холоде или сырости, дайте ему 2 часа на адаптацию в комнатных условиях.

Зачем? Чтобы внутри не образовался конденсат. Влага на плате — верный путь к выходу электроники из строя. Тут всё ясно.

Главное условие успешного заряда

Автоматика СОНАР УЗ 201 умна, но не всесильна. Она не восстановит батарею с замкнутыми банками или осыпавшимися пластинами. Перед зарядкой убедитесь, что АКБ исправна: проверьте уровень и плотность электролита, напряжение холостого хода.

Если батарея «мертва» — никакое зарядное не поможет. Логично?

Автоматика: два умных алгоритма заряда

Вот где СОНАР УЗ 201 раскрывается. Устройство само определяет состояние АКБ и выбирает один из двух режимов:

1. Режим 【Оживление】 — для глубоко разряженных батарей (ниже 6–8 В)
2. Режим 【Объёмный заряд】 — для штатного восстановления

Переключение происходит автоматически, без участия пользователя. Удобно, когда не нужно вникать в тонкости электротехники.

Логика автоматического переключения

Алгоритм простой: при включении устройство измеряет напряжение на клеммах. Если оно ниже 8 В — запускается импульсный режим с малым средним током. Как только батарея «поднимется» до 8–10 В — аппарат переходит в основной режим с током 4–5 А.

По мере заряда ток плавно снижается. Когда АКБ полностью восстановлена — ток падает до уровня собственных потерь (≤0,5 А для батареи 55 А·ч). В таком состоянии батарею можно оставлять подключённой сколь угодно долго. Это серьёзный аргумент для тех, кто хранит авто зимой.

Восстановление глубоко разряженных батарей

Если аккумулятор «умер» ниже 6–8 В, обычный заряд может не начаться. СОНАР УЗ 201 решает эту проблему импульсным режимом: короткие вспышки тока «раскачивают» сульфатированные пластины, позволяя батарее принять заряд.

Средний ток в этом режиме небольшой — чтобы не перегреть ослабленную АКБ. Процесс может занять несколько часов. Но результат того стоит: многие «безнадёжные» батареи удаётся вернуть к жизни.

Почему импульсы эффективнее постоянного тока

Импульсный ток лучше проникает в глубину пластин, разрушая кристаллы сульфата свинца. Кроме того, паузы между импульсами дают электролиту время на перемешивание и отвод газов.

Практика показывает: после такого «оживления» батарея держит заряд дольше. Есть над чем подумать, правда?

Безопасный заряд без «кипения» электролита

Основной режим 【Объёмный заряд】 начинается, когда напряжение на АКБ достигает 8–10 В. Сначала устройство выдаёт ток 4–5 А — максимум для данной модели. По мере восстановления батареи ток автоматически снижается.

Зачем? Чтобы исключить «кипение» — бурное газовыделение, которое разрушает пластины и высушивает электролит. Автоматика СОНАР УЗ 201 бережёт вашу АКБ. Это работает.

Как понять, что батарея заряжена

Ориентируйтесь на индикацию: когда горит только светодиод 【0,5А】 — заряд завершён. Ток упал до уровня саморазряда, батарея готова к эксплуатации.

Дополнительный признак: напряжение на клеммах стабилизировалось на уровне 13,8–14,4 В. Если есть ареометр — проверьте плотность электролита: она должна быть одинаковой во всех банках.

Светодиоды: как читать показания тока

Индикация дискретная, но информативная. Шесть светодиодов соответствуют шести уровням тока. Горит 【5,0А】 — идёт активный заряд. Горит 【0,5А】 — батарея почти полная или устройство на холостом ходу.

Кстати, свечение 【0,5А】 без нагрузки — норма. Так устройство сообщает о своей работоспособности. Если индикаторы молчат — проверьте питание и предохранитель.

Что делать, если индикация некорректна

Возможные сценарии:

• ⚠️ Не горит 【ON】 — нет напряжения на АКБ или плохой контакт
• ⚠️ Мигают все светодиоды — возможна неисправность платы управления
• ⚠️ Ток не снижается до конца заряда — батарея неисправна (замкнутая банка)

Не всё так просто, но в большинстве случаев проблема решается проверкой контактов или заменой предохранителя.

Зарядка на автомобиле: порядок действий

Иногда зарядить АКБ нужно, не снимая её с авто. СОНАР УЗ 201 позволяет это, но с оговорками. Порядок подключения критичен:

1. Сначала подключите зажим к незаземлённой клемме АКБ (обычно 【+】)
2. Затем второй зажим — к шасси автомобиля, вдали от батареи и топливной магистрали
3. Только после этого включайте устройство в сеть

Почему так? Чтобы исключить искру рядом с аккумулятором, где может скапливаться водород. Тут есть нюансы, но правило простое: сначала «плюс», потом «масса», потом питание.

Правильный порядок отключения

Завершили заряд? Действуйте в обратном порядке:

1. Отключите устройство от сети 220 В
2. Снимите зажим с шасси
3. Только затем отсоедините зажим от клеммы АКБ

Это минимизирует риск искрения. Бывает и так, что спешка приводит к проблемам. Не торопитесь.

Условия хранения и срок службы

Чтобы устройство служило долго, храните его правильно: сухое проветриваемое место, температура +1…+40 °С, влажность ≤80 %. Подальше от батарей отопления и источников агрессивных паров.

Срок хранения — не более 5 лет. Это не значит, что после этой даты оно сломается. Просто производитель гарантирует параметры в течение этого периода. Если честно, многие пользователи отмечают работу и дольше.

Агрессивные среды: скрытая угроза

Пары кислот, щелочей, растворителей постепенно разрушают пластик и контакты. Даже если устройство выключено. Поэтому — никаких складов с химикатами, гаражей с открытыми канистрами бензина.

Простое правило: храните там, где приятно находиться вам. Тогда и технике будет хорошо.

Проверка работоспособности и схема

Сомневаетесь, что устройство исправно? Простой тест: включите его в сеть без подключения к АКБ. Индикатор 【ON】 должен гореть или периодически мигать. Светодиод 【0,5А】 может загораться — это допускается.

Если индикация неактивна — проверьте сетевой шнур, предохранитель, кнопку (если есть). В большинстве случаев проблема решается на месте.

Рис. 2. Принципиальная схема для самостоятельной диагностики

Как зарядить батарею большой ёмкости

Если у вас АКБ 90–120 А·ч, а под рукой только СОНАР УЗ 201 — не беда. Производитель допускает параллельное подключение двух и более таких устройств к одной батарее. Ток заряда суммируется.

Важно: соблюдайте полярность на всех устройствах и используйте провода одинакового сечения. Иначе ток распределится неравномерно. Звучит убедительно? Проверено.
