Инструкция по применению автомобильногозарядного устройства Орион PW 415

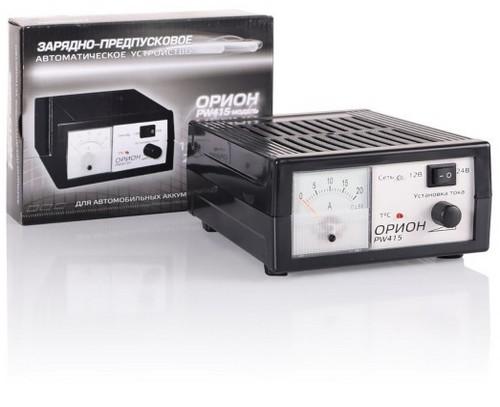

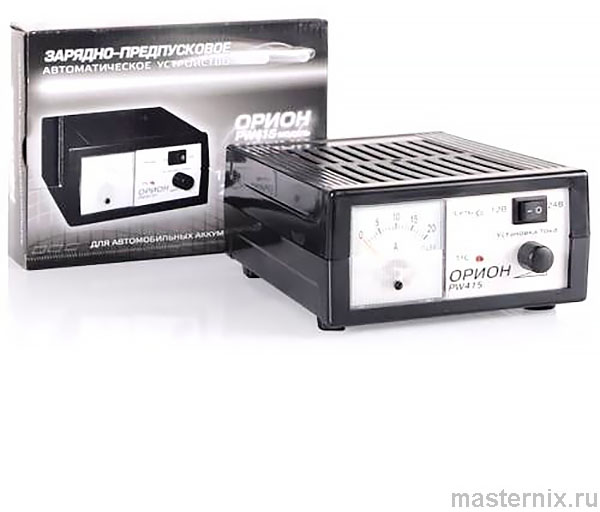

Рис. 1. Внешний вид устройства Орион PW 415

Технические характеристики Орион PW 415 в деталях

Параметры, которые определяют выбор профессионала

Орион PW 415 — это универсальное решение для зарядки 12В и 24В аккумуляторов. Устройство выдаёт ток до 20 А в режиме 12В и до 15 А в режиме 24В. Напряжение стабилизации — 14,9–15,1 В для 12В систем и 29,8–30,2 В для 24В. Работает от сети 180–240 В, 50 Гц.

Компактные габариты: 155×85×200 мм, вес — всего 750 г. Стрелочный амперметр показывает реальный ток зарядки — наглядно и без задержек. Переключатель диапазонов позволяет быстро адаптировать устройство под нужное напряжение. Просто, надёжно, без лишней сложности.

Требования безопасности: почему порядок подключения критичен

Правила, которые написаны не для галочки

⚠️ Зарядка АКБ выделяет водород — газ, который вспыхивает от искры. Поэтому: только проветриваемое помещение, никаких сигарет, огня, искрящих контактов рядом. Подключайте клеммы вдали от топливных шлангов.

⚠️ Порядок подключения — святое: сначала клеммы к АКБ (красный к плюсу, чёрный к минусу), только потом — вилка в розетку. Отключаете наоборот. ГОСТ Р МЭК 60335-2-29-98, пункт 7.12 — это не бюрократия, а защита от взрыва.

⚠️ Не оставляйте работающее ЗУ без присмотра, особенно в гаражах с нестабильной сетью. Не разбирайте корпус, не используйте при повреждениях изоляции. Дети — под контролем: прибор не игрушка. Если честно, эти правила экономят нервы и деньги.

Устройство и принцип работы импульсной электроники

Что скрыто за пластиковым корпусом

Орион PW 415 построен на двухтактном высокочастотном преобразователе с широтно-импульсной модуляцией. Две цепи обратной связи — по току и напряжению — обеспечивают стабильные выходные характеристики и гальваническую развязку.

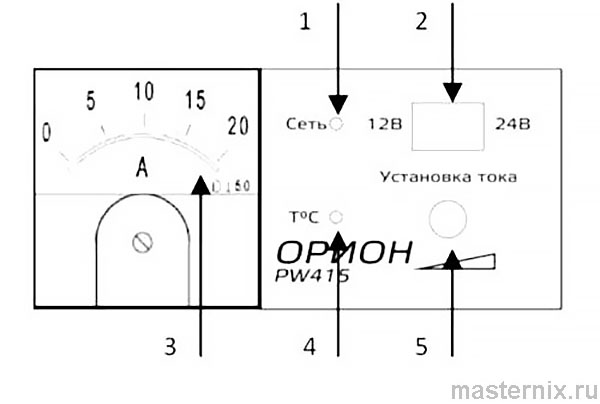

Рис. 2. Органы управления и индикации на передней панели

На передней панели расположены: светодиод 【Сеть】, меняющий цвет в зависимости от режима, переключатель диапазонов 【12В】/【24В】, шкала амперметра, индикатор 【Перегрев】 (светодиод с обозначением Т°С), регулятор силы тока 【Установка тока】.

Схема ограничения тока «умная»: если температура растёт, она сама снижает выходной ток, даже если вы выкрутили регулятор на максимум. Когда корпус остывает — диапазон регулировки восстанавливается. Это не баг, а фича.

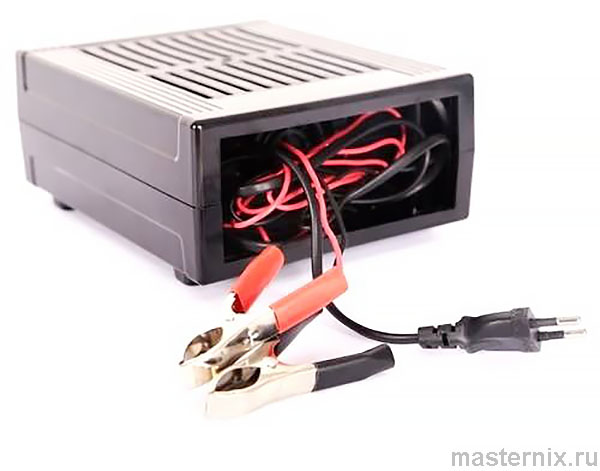

Рис. 3. Организация хранения проводов в заднем отсеке

Проверка работоспособности без подключения АКБ

Как убедиться, что прибор исправен перед работой

Извлеките провода, осмотрите корпус и изоляцию. Подключите ЗУ к сети 220 В, клеммы оставьте разомкнутыми. Исправный прибор: светодиод 【Сеть】 светится — на выходе есть напряжение.

Установите регулятор тока в крайнее левое положение. Замкните выходные зажимы или подключите лампу 55–110 Вт. Вращайте регулятор: ток на амперметре должен меняться, яркость лампы — расти и падать. Всё так? Можно работать.

⚠️ Внимание: в режиме КЗ (замкнутые клеммы) возможно небольшое гудение — это нормально. Устройство автоматически переходит в режим защиты при перегрузке.

Индикация режимов: расшифровка сигналов светодиода

Что означает каждый цвет и частота мигания

Светодиод 【Сеть】 — главный индикатор состояния устройства. Он меняет цвет и частоту мигания в зависимости от режима работы. Давайте разберёмся, что к чему.

★ Совет: если индикатор ведёт себя неожиданно — проверьте полярность подключения и напряжение АКБ. Чаще всего проблема в неправильном подключении, а не в неисправности прибора.

Подключение аккумулятора: алгоритм без искр и ошибок

Пошаговая инструкция для безопасного старта

Почему порядок важен? При подключении второго зажима конденсатор на выходе ЗУ заряжается от АКБ — возникает небольшая искра. Если рядом пары бензина или водород от батареи — риск воспламенения.

1. Установите переключатель в положение 【12В】 или 【24В】 в зависимости от типа АКБ
2. Подключите красный (светлый) зажим к плюсовой клемме АКБ
3. Чёрный (тёмный) зажим подключите к минусовой клемме — или, лучше, к массе автомобиля вдали от АКБ и топливных магистралей
4. Установите регулятор тока в крайнее левое положение (минимум)
5. Убедитесь, что светодиод 【Сеть】 загорелся, затем включите ЗУ в розетку

Орион PW 415 можно использовать для зарядки без отключения АКБ от бортовой сети — если это разрешено инструкцией вашего автомобиля. Удобно, но проверьте документацию.

Зарядка 12В батарей в автоматическом режиме

Настройка тока под ёмкость вашей батареи

После подключения вращайте регулятор тока, ориентируясь на амперметр. Общепринятая рекомендация: ток заряда = 0,1 от ёмкости АКБ. Для батареи 60 А/ч — ставьте 6 А. Максимальный ток — поворот регулятора вправо до упора.

Важный момент: самопроизвольное уменьшение тока в начале заряда может сигнализировать о сульфатации пластин. Не паникуйте — ЗУ автоматически переходит в режим десульфатации. Ток постепенно восстановится до заданного значения. Процесс может занять от минут до часов — зависит от состояния батареи.

💡 Совет: плавная регулировка позволяет точно выставить ток даже с дискретной шкалой. Запомните положения регулятора, при которых загораются деления, и найдите промежуточное значение. Точность — в ваших руках.

Зарядка 24В аккумуляторов: особенности и настройки

Работа с грузовыми и спецтехниками

Для 24В систем алгоритм тот же, но параметры другие. Установите переключатель в положение 【24В】. Напряжение стабилизации — 29,8–30,2 В. Ток регулируется в диапазоне 0,4–15 А.

⚠️ Внимание: при зарядке 24В АКБ время процесса может увеличиться. Контролируйте температуру батареи и электролита. При перегреве устройство автоматически снизит ток — это нормально.

Практика показывает: для грузовых аккумуляторов ёмкостью 100+ А/ч оптимальный ток — 10–12 А. Меньше — долго, больше — риск перегрева. Золотая середина.

График работы: четыре этапа умной зарядки

Расшифровка вольт-амперной характеристики

Рис. 4. Вольт-амперная характеристика: этапы I–IV процесса зарядки

Этап I: подключение, установка тока. Этап II: основной заряд — ток стабильный, напряжение растёт. Этап III: при достижении 15В/30В ток автоматически снижается — батарея набрала 75–95% заряда. Этап IV: буферный режим — компенсация саморазряда.

Начало снижения тока (этап III) — сигнал, что можно продолжить заряд ещё 30 минут – несколько часов для полного восстановления. Не торопитесь отключать: именно на этом этапе «подтягивается» плотность электролита и выравнивается заряд по банкам.

Буферный режим и использование как блок питания

Почему можно оставить прибор включённым надолго

В буферном режиме Орион компенсирует саморазряд АКБ малым током. Длительность работы не ограничена — более того, для старых батарей это полезно. После нескольких десятков часов многие АКБ улучшают внутреннее сопротивление и восстанавливают ёмкость.

Практика показывает: регулярное использование буферного режима (независимо от сезона) продлевает жизнь батареи. Особенно актуально для техники, которая стоит неделями: подключили на зиму — и забыли. ЗУ само контролирует процесс.

★ Бонус: Орион PW 415 — это ещё и стабилизированный источник постоянного тока 15В/30В. Можно запитывать автомобильную аппаратуру, электроинструменты, галогенные лампы — всё, что потребляет ток меньше выставленного регулятором. При перегрузке устройство автоматически переходит в режим стабилизации тока.

Защита от переполюсовки и профилактический уход

Как прибор защищён и как продлить его срок службы

Защита от переполюсовки реализована двумя способами. Вариант 1: внутренняя электронная схема без предохранителя. Вариант 2: плавкий предохранитель в капсуле на выходном проводе.

⚠️ Важно: при замене перегоревшего предохранителя используйте только пайку. Скрутка или механическое крепление не обеспечит нужное переходное сопротивление — устройство будет работать нестабильно. Никогда не ставьте проводник большего диаметра!

Нормативный срок службы — 5 лет. Для его достижения:

• ✔️ Периодически очищайте жалюзи от пыли продувкой
• ✔️ Удаляйте следы коррозии с зажимов, смазывайте их
• ✔️ Проверяйте целостность изоляции сетевого провода
• ✔️ Храните в сухом помещении, без пыли и агрессивных паров

Гарантия — 12 месяцев с даты продажи. Не принимается при: отсутствии талона, механических повреждениях, неправильной эксплуатации. Ремонт производится по месту продажи или у производителя.
