Инструкция по применению автомобильногозарядного устройства Орион 260/265/325

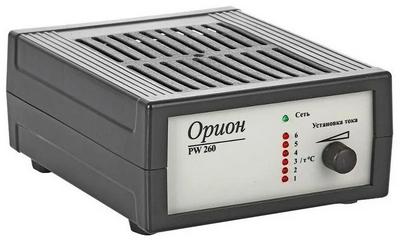

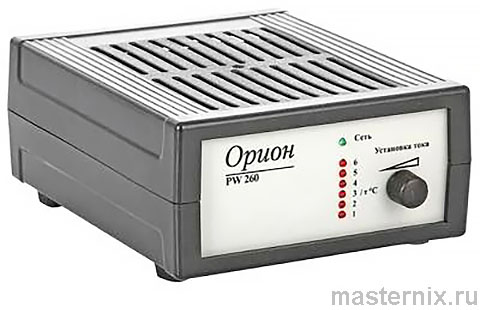

Рис. 1. Внешний вид устройств серии Орион

Технические характеристики моделей Орион 260/265/325

Сравнение трёх версий в одной таблице

Три модели — PW-260, PW-265, PW-325 — работают по одному алгоритму, но различаются током и типом амперметра. PW-260 выдаёт 0,4–6 А с линейным светодиодным индикатором. PW-265 — тот же диапазон, но со стрелочным амперметром. А вот PW-325 — это уже «тяжёлая артиллерия»: ток 0,8–18 А, стрелочный прибор и встроенный микровентилятор для охлаждения при нагрузке.

Все версии заряжают 12В АКБ любого типа, включая полностью разряженные «в ноль». Напряжение стабилизации — 14,9–15,1 В. Работают от сети 180–240 В, при температуре от -10°С до +40°С. Габариты идентичны: 155×85×200 мм. Вес — от 850 г до 910 г. Компактно, но мощно.

Требования безопасности: почему порядок подключения критичен

Правила, которые написаны не для галочки

⚠️ Зарядка АКБ выделяет водород — газ, который вспыхивает от искры. Поэтому: только проветриваемое помещение, никаких сигарет, огня, искрящих контактов рядом. Подключайте клеммы вдали от топливных шлангов.

⚠️ Порядок подключения — святое: сначала клеммы к АКБ (красный к плюсу, чёрный к минусу), только потом — вилка в розетку. Отключаете наоборот. ГОСТ IEC 60335-2-29-2012, пункт 7.12 — это не бюрократия, а защита от взрыва.

⚠️ Не оставляйте работающее ЗУ без присмотра, особенно в гаражах с нестабильной сетью. Не разбирайте корпус, не используйте при повреждениях изоляции. Дети — под контролем: прибор не игрушка. Если честно, эти правила экономят нервы и деньги.

Устройство и принцип работы импульсной электроники

Что скрыто за пластиковым корпусом

Орион 260/265/325 построен на двухтактном высокочастотном преобразователе с широтно-импульсной модуляцией. Две цепи обратной связи — по току и напряжению — обеспечивают стабильные выходные характеристики и гальваническую развязку.

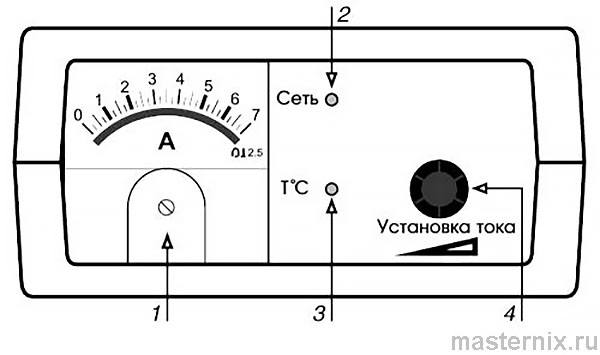

Рис. 2. Органы управления моделей со стрелочным амперметром

На передней панели моделей со стрелочным амперметром: шкала прибора, светодиод 【Сеть】, индикатор 【Перегрев】 (светодиод с обозначением Т°), регулятор силы тока. В модели с линейным индикатором (PW-260) вместо стрелки — светодиодная шкала, где начало свечения соответствует значению тока на разметке.

Схема ограничения тока «умная»: если температура растёт, она сама снижает выходной ток, даже если вы выкрутили регулятор на максимум. В модели PW-325 при токе выше 12 А или перегреве включается микровентилятор. Когда корпус остывает — диапазон регулировки восстанавливается. Это не баг, а фича.

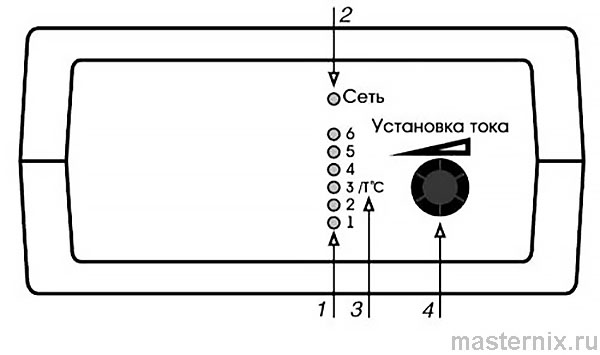

Рис. 3. Органы управления модели с линейным индикатором

Проверка работоспособности без подключения АКБ

Как убедиться, что прибор исправен перед работой

Извлеките провода, осмотрите корпус и изоляцию. Подключите ЗУ к сети 220 В, клеммы оставьте разомкнутыми. Исправный прибор: светодиод 【Сеть】 светится — на выходе есть напряжение.

Установите регулятор тока в крайнее левое положение. Замкните выходные зажимы или подключите лампу 55–110 Вт. Вращайте регулятор: ток на амперметре должен меняться, яркость лампы — расти и падать. Всё так? Можно работать.

⚠️ Внимание: в PW-325 вентилятор включается автоматически при токе выше 12 А или перегреве. Для проверки: включите прибор, замкните клеммы, поворачивайте регулятор вправо — вентилятор должен заработать при росте нагрузки.

Подключение аккумулятора: алгоритм без искр и ошибок

Пошаговая инструкция для безопасного старта

Почему порядок важен? При подключении второго зажима конденсатор на выходе ЗУ заряжается от АКБ — возникает небольшая искра. Если рядом пары бензина или водород от батареи — риск воспламенения.

1. Подключите красный (светлый) зажим к плюсовой клемме АКБ
2. Чёрный (тёмный) зажим подключите к минусовой клемме — или, лучше, к массе автомобиля вдали от АКБ и топливных магистралей
3. Установите регулятор тока в крайнее левое положение (минимум)
4. Убедитесь, что светодиод 【Сеть】 загорелся, затем включите ЗУ в розетку

Орион можно использовать для зарядки без отключения АКБ от бортовой сети — если это разрешено инструкцией вашего автомобиля. Удобно, но проверьте документацию.

Автоматическая зарядка 12В батарей: как настроить ток

Настройка тока под ёмкость вашей батареи

После подключения вращайте регулятор тока, ориентируясь на амперметр. Общепринятая рекомендация: ток заряда = 0,1 от ёмкости АКБ. Для батареи 60 А/ч — ставьте 6 А. Максимальный ток — поворот регулятора вправо до упора.

Важный момент: самопроизвольное уменьшение тока в начале заряда может сигнализировать о сульфатации пластин. Не паникуйте — ЗУ автоматически переходит в режим десульфатации. Ток постепенно восстановится до заданного значения. Процесс может занять от минут до часов — зависит от состояния батареи.

💡 Совет: даже с дискретным светодиодным амперметром (как в PW-260) можно точно выставить ток. Запомните, в каких положениях регулятора загораются светодиоды, и установите промежуточное значение. Плавная регулировка — это реально.

График работы: четыре этапа умной зарядки

Расшифровка вольт-амперной характеристики

Рис. 4. Вольт-амперная характеристика: этапы I–IV процесса зарядки

Этап I: подключение, установка тока. Этап II: основной заряд — ток стабильный, напряжение растёт. Этап III: при достижении 15 В ток автоматически снижается — батарея набрала 75–95% заряда. Этап IV: буферный режим — компенсация саморазряда.

Начало снижения тока (этап III) — сигнал, что можно продолжить заряд ещё 30 минут – несколько часов для полного восстановления. Не торопитесь отключать: именно на этом этапе «подтягивается» плотность электролита и выравнивается заряд по банкам.

Буферный режим: восстановление ёмкости старых батарей

Почему можно оставить прибор включённым надолго

В буферном режиме Орион компенсирует саморазряд АКБ малым током. Длительность работы не ограничена — более того, для старых батарей это полезно. После нескольких десятков часов многие АКБ улучшают внутреннее сопротивление и восстанавливают ёмкость.

Практика показывает: регулярное использование буферного режима (независимо от сезона) продлевает жизнь батареи. Особенно актуально для автомобилей, которые стоят неделями: подключили на зиму — и забыли. ЗУ само контролирует процесс.

После окончания заряда: отключите от сети → снимите зажимы с АКБ → протрите контакты влажной, затем сухой ветошью → смажьте автосмазкой от окисления. Мелочь, но продлевает жизнь клеммам.

Использование как источник питания 15В

Когда зарядка становится универсальным блоком питания

Орион 260/265/325 — это ещё и стабилизированный источник постоянного тока 15 В с ограничением нагрузки. Можно запитывать автомобильную аппаратуру, электроинструменты, галогенные лампы — всё, что потребляет ток меньше выставленного регулятором.

При перегрузке или коротком замыкании устройство автоматически переходит в режим стабилизации тока. Удобно в гараже: не нужно искать отдельный блок питания для тестов и ремонтов. Один прибор — две функции.

Предпусковой режим: как «оживить» АКБ за 5 минут

Быстрая подпитка перед холодным пуском

Для облегчения пуска двигателя: подключите Орион к АКБ, установите регулятором максимальный ток. «Оживите» батарею 5–30 минут, затем, не отключая ЗУ, произведите пуск двигателя.

Зачем это нужно? «Оживленная» предпусковым зарядом АКБ способна дать существенно больший ток в первые секунды работы стартера. Это помогает стронуть загустевшее масло, создать хорошее смесеобразование и искру. В большинстве случаев можно обойтись без дорогостоящего пускового устройства.

⚠️ Внимание: если пуск не удался — повторите процедуру. Для сложных случаев производитель рекомендует более мощные модели (Орион 320, 325, 415, Вымпел-30, Вымпел-40) или несколько ЗУ, включённых параллельно.

Защита от переполюсовки и профилактический уход

Как прибор защищён и как продлить его срок службы

Защита от переполюсовки реализована двумя способами. Вариант 1: внутренняя электронная схема без предохранителя. Вариант 2: плавкий предохранитель в капсуле на выходном проводе (диаметр проводника 0,3 мм для 260/265, 0,5 мм для 325).

⚠️ Важно: при замене перегоревшего предохранителя используйте только пайку. Скрутка или механическое крепление не обеспечит нужное переходное сопротивление — устройство будет работать нестабильно. Никогда не ставьте проводник большего диаметра!

Нормативный срок службы — 5 лет. Для его достижения:

• ★ Периодически очищайте жалюзи от пыли продувкой
• ★ Удаляйте следы коррозии с зажимов, смазывайте их
• ★ Проверяйте целостность изоляции сетевого провода
• ★ Храните в сухом помещении, без пыли и агрессивных паров

Гарантия — 12 месяцев с даты продажи. Не принимается при: отсутствии талона, механических повреждениях, неправильной эксплуатации. Ремонт производится по месту продажи или у производителя.
