Зарядные устройства START 800, START 1000 инструкция пользователя

Три режима работы: зарядка, буст, запуск

Для каких задач подходит устройство

START 800 и START 1000 — это профессиональные пуско-зарядные устройства для свинцовых аккумуляторов бензиновых и дизельных двигателей. Скажу прямо: если вам нужно не просто заряжать батарею, но и экстренно заводить автомобиль в мороз — эти модели созданы для таких сценариев.

Три ключевых режима:

• ★ 【CHARGE】 — плавная зарядка разряженной АКБ стандартным током
• ★ 【BOOST】 — ускоренная подзарядка большими токами для быстрого восстановления
• ★ 【START】 — подача пускового тока непосредственно для запуска двигателя

Практика показывает: наличие всех трёх режимов в одном устройстве экономит место в гараже и избавляет от покупки отдельного пускового устройства. Это разумный компромисс.

Технические особенности конструкции

Корпус имеет степень защиты 【IP20】 — предназначен только для помещений. Класс защиты 1 предполагает обязательное заземление. Проверьте: напряжение сети должно соответствовать табличке на панели с допуском ±10%.

Важный нюанс: устройство не автоматическое. Требуется визуальный контроль процесса. Это не недостаток, а особенность: вы сами решаете, когда остановить зарядку, исходя из состояния батареи.

Рис. 1. Общий вид пуско-зарядного устройства START 800/1000

Критические правила безопасности при работе

Что запрещено категорически

Зарядка свинцовых АКБ сопровождается выделением водорода. Взрывоопасная смесь — это не преувеличение. Поэтому:

• ✖️ Не курите и не используйте открытый огонь рядом с работающим устройством
• ✖️ Не работайте в закрытых боксах без принудительной вентиляции
• ✖️ Не устанавливайте устройство под дождём, снегом или в условиях повышенной влажности
• ✖️ Не подключайте/отключайте АКБ при включённом в сеть ЗУ
• ✖️ Не используйте устройство со снятыми боковыми панелями

Если электролит попал на кожу — смывайте водой с мылом немедленно. В глаза — срочно к врачу. Скрывать не стоит: серная кислота оставляет серьёзные ожоги.

Особые требования к установке и питанию

Устанавливайте устройство на прочное основание. Модели с колёсами — только в вертикальном положении. Никогда не работайте с ЗУ внутри автомобиля или на капоте: вибрация и риск короткого замыкания.

Важно добавить: в режиме 【START】 устройство потребляет большую мощность. Проверьте соответствие характеристик вашей электросети и предохранителей. Особенно актуально для сети 220 В — перегрузка может выбить автоматы.

Пошаговая зарядка аккумулятора

Подготовка батареи к процессу

1. Снимите пробки с АКБ (если предусмотрено конструкцией) для выхода газов
2. Проверьте уровень электролита: пластины должны быть покрыты на 5–10 мм
3. При необходимости долейте дистиллированной воды до метки
4. Очистите клеммы батареи и зажимы устройства от окислов
5. При наличии ареометра проверьте плотность электролита: 1,28 г/см³ — заряжена, 1,21 — наполовину, 1,14 — разряжена

Будем откровенны: многие пропускают этап проверки уровня и плотности, а потом удивляются, почему зарядка идёт медленно или батарея «не держит». Подготовка — половина успеха.

Алгоритм подключения и настройки

1. Установите кабель 【+】 на клемму 12 В или 24 В согласно напряжению вашей АКБ
2. Поверните ручку 【CHARGE-BOOST】 в нужное положение: чем больше времени — тем меньше ток
3. Подключите красный зажим к плюсу (+) АКБ, чёрный — к кузову автомобиля в точке, удалённой от батареи и топливной системы
4. Подключите сетевой кабель к розетке
5. Включите устройство ручкой выбора режима или переключателем 【ON/OFF】

Амперметр покажет начальный ток зарядки. По мере набора ёмкости стрелка будет плавно снижаться. Когда она приблизится к минимуму и остановится — батарея заряжена.

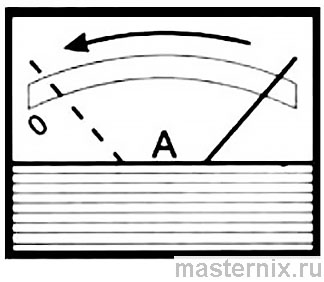

Рис. 2. Контроль тока зарядки по стрелочному амперметру

Важный момент: если температура батареи превысила 45 °С или электролит начал «кипеть» — немедленно остановите зарядку. Перегрев ускоряет окисление пластин и сокращает ресурс АКБ.

Таблицы токов для START 800 и 1000

Расчётные значения зарядного тока

Выбор положения ручки зависит от ёмкости АКБ и доступного времени. Ниже — справочные данные для нормальных условий.

Для модели START 1000: режим таймера можно включить во всех режимах зарядки. Установите переключатель 【TIMER】 в положение 【TIMER ON】 для автоматического отключения по времени.

Одновременная зарядка нескольких АКБ

Схемы подключения и расчёт параметров

При зарядке нескольких батарей соблюдайте два правила: одинаковое напряжение (все 12 В или все 24 В) и примерно одинаковая степень разряда.

Параллельное подключение

Напряжение зарядки совпадает с напряжением одной батареи. Ток зарядки = сумма токов каждой АКБ.

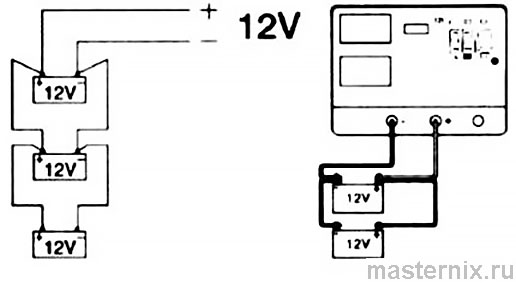

Рис. 3. Параллельная схема: напряжение одинаковое, токи суммируются

Последовательное подключение

Напряжение зарядки = сумма напряжений батарей. Ток остаётся равным установленному значению.

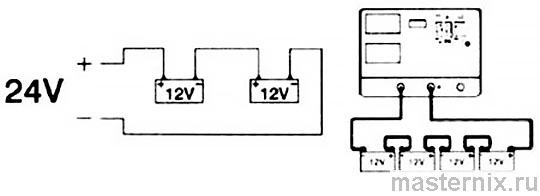

Рис. 4. Последовательная схема: напряжения суммируются, ток общий

Осторожно: если одна из батарей в плохом состоянии, контролируйте напряжение на её клеммах тестером. При достижении 14,4 В (для 12 В АКБ) или 28,8 В (для 24 В) — прекратите зарядку этой батареи.

Экстренный запуск двигателя

Правильная последовательность действий

Режим 【START】 предназначен для случаев, когда АКБ не обеспечивает достаточный ток для прокрутки стартера. Но есть критические ограничения:

• ✖️ Не используйте режим запуска от обычной розетки 16 А — требуется мощная линия
• ✖️ Соблюдайте циклы 【запуск/пауза】, указанные на устройстве
• ✖️ Не пытайтесь заводить автомобиль в режиме 【CHARGE】
• ✖️ Не запускайте двигатель с полностью отключённой АКБ — риск повреждения электроники

Алгоритм запуска

1. При необходимости проведите быструю подзарядку 【BOOST】 10–15 минут
2. Установите кабель 【+】 на клемму 12 В или 24 В согласно напряжению АКБ
3. Подключите красный зажим к плюсу (+), чёрный — к минусу (−) или кузову
4. Подключите сетевой кабель к сети
5. Переключите режим в положение 【START】 (не отключая питание)
6. При использовании пульта ДУ установите переключатель 【REMOTE SWITCH】 в 【ON】
7. Запустите двигатель
8. После запуска: отключите устройство от сети → переведите в 【OFF】 → снимите зажимы

Рис. 5. Блок защиты устройства от перегрузок и короткого замыкания

Системы защиты и замена предохранителей

От чего защищает устройство

Встроенная электроника отслеживает критические ситуации:

• ☑️ Перегрузка — слишком большой ток к батарее
• ☑️ Короткое замыкание — контакт клемм между собой
• ☑️ Обратная полярность — неправильное подключение к АКБ

При срабатывании защиты устройство ограничивает ток или блокирует работу до устранения проблемы.

Правила замены предохранителей

Замена допускается только при отключённом от сети кабеле! Используйте предохранители строго того же номинала, что указаны в инструкции.

Категорически запрещено:

• ✖️ Ставить предохранители с большим номиналом — риск пожара
• ✖️ Заменять предохранитель «жучком» из медной проволоки — это прямая угроза жизни

Если предохранитель сгорает повторно — не ищите причину самостоятельно. Обратитесь в авторизованный сервис.

Практические советы по эксплуатации

Рекомендации для продления ресурса АКБ

Опыт подсказывает: простые правила экономят деньги:

• → Заряжайте в проветриваемом помещении — водород должен уходить
• → Перед зарядкой откройте пробки всех банок АКБ
• → Очищайте клеммы от окислов — плохой контакт = перегрев
• → Не допускайте контакта зажимов между собой при включённом устройстве
• → Если АКБ подключена к автомобилю — сверьтесь с инструкцией авто, возможно, стоит отсоединить плюсовой кабель

Определение напряжения по количеству пробок

Лайфхак: 3 пробки на батарее = 6 В, 6 пробок = 12 В. Если работаете с двумя 12 В АКБ последовательно — используйте режим 24 В.

Всегда проверяйте полярность: в большинстве авто минус соединён с кузовом. Если символы стёрлись — ориентируйтесь на цвет: красный = плюс, чёрный = минус.

Хранение и техническое обслуживание

Правильное хранение устройства

Храните в сухом, проветриваемом помещении. Избегайте влажности и коррозийных газов. Оригинальная упаковка — лучшая защита от пыли и механических повреждений.

Обслуживание и ремонт

Внутри устройства — высокие напряжения и токи, опасные для жизни. Обслуживание и ремонт допускается только квалифицированным персоналом в авторизованных сервисных центрах.

Не пытайтесь разбирать корпус самостоятельно. Ошибка при сборке может привести к поражению током или выходу устройства из строя.
