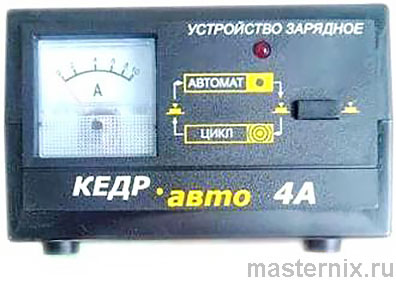

Инструкция по применению автомобильногозарядного устройства Кедр АВТО 4A на русском языке

ОБЩИЕ СВЕДЕНИЯ

Устройство зарядное Кедр АВТО 4A предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

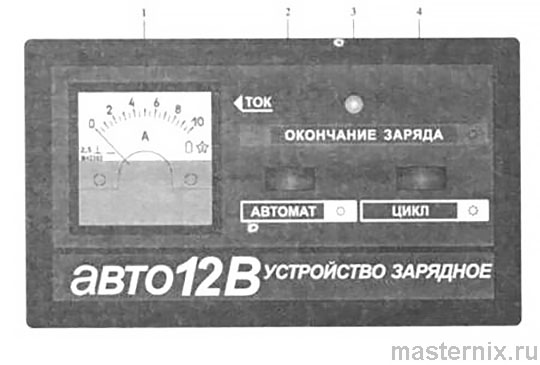

Устройство Кедр АВТО 4A обеспечивает автоматическое отключение при окончании заряда в режиме «АВТОМАТ». В устройстве предусмотрен стрелочный индикатор (амперметр) и световой индикатор, который: при включении режима «АВТОМАТ» - не светится; при окончании заряда в режиме «АВТОМАТ» - мигает; при включении режима «ЦИКЛ» - светится равномерно.

Устройство КЕДР-АВТО обеспечивает ускоренный режим заряда полностью разряженной (до 10 В) батареи при компромиссном значении начального тока равном 3 - 4 А. При этом через 1 - 2 часа (в зависимости от степени разряда батареи и напряжения в сети) значение зарядного тока уменьшается до величины около 2 А и продолжает уменьшаться к концу заряда до 1 А и менее. Такой режим исключает значительный нагрев батареи при заряде и сокращает время заряда полностью разряженной батареи до 3 - 6 часов.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

.

ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Перед работой с зарядным устройством «Кедр-авто» необходимо внимательно изучить настоящую инструкцию по эксплуатации.

Будьте осторожны! В зарядном устройстве имеется опасное для жизни напряжение.
Перед заменой предохранителя и проведением ремонта, зарядное устройство отключите от сети.
Не применяйте самодельный предохранитель, это может вывести устройство из строя.
Не производите заряд аккумуляторных батарей вблизи печей, батарей отопления (на расстоянии менее 1 метра).
Не допускается закрывать вентиляционные отверстия в корпусе устройства.

Запрещается:
- разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
- эксплуатировать зарядное устройство при наличии повреждений сетевого шнура;
- эксплуатировать в условиях повышенной влажности, а также в условиях агрессивных сред;
- эксплуатировать устройство вблизи источников открытого огня или других источников теплового излучения;
- эксплуатировать зарядное устройство с закрытыми вентиляционными отверстиями. Процесс зарядки аккумуляторных батарей должен проводиться в хорошо проветриваемом помещении.

Подготовка к работе и порядок работы

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.
Открыть крышку в задней стенке зарядного устройства и извлечь шнуры. Установить тумблер включения автоматики в положение «ЗАРЯД».

Тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбрать режимы заряда аккумуляторной батареи.
Если необходимо зарадить аккумуляторную батарею, тумблер режима заряда переключить в положение «НЕПРЕРЫВНЫЙ».

При необходимости формовки или десульфатации пластин, при снижении емкости аккумуляторной батареи тумблер выбора режима заряда переключить, в «ЦИКЛИЧЕСКИЙ». К клеммам аккумуляторной батареи подключить нагрузку (лампочку 12V 6 Вт).
Подключить, соблюдая полярность, шнур при помощи зажимов к аккумуляторной батарее.
Электронная защита устройства «Кедр-М» от короткого замыкания и неправильного подключения полярности выполнена таким образом, что на выходе зарядный ток появляется только в том случае, если к выходным клеммам подключен источник напряжения (аккумуляторная батарея) напряжением не менее 10В.
Лампочка, подключенная к клемам зарядного устройства, гореть не будет, так как она не является источником напряжения.

..

Работа в режиме заряда аккумулятора.

Переключение режимов работы устройства «ЦЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» и «ЗАРЯД-ДОЗАРЯД» можно производить в процессе заряда аккумуляторной батареи не отключая его от сети.

Подключить вилку сетевого шнура питания 220 В, при этом начинается процесс заряда аккумуляторной батареи, о чем свидетельствуют показания амперметра.

Ток заряда полностью разряженной аккумуляторной батареи в начале заряда может сосгавитъ 4 А и более, дальше в процессе заряда ток будет уменьшаться.

При достижении заряда аккумуляторной батареи происходит автоматическое отключение зарядного устройства, о чем свидетельствует свечение светодиода «ОКОНЧАНИЕ ЗАРЯДА»

Переключить тумблер включения автоматики в режиме «ДОЗАРЯД» и продолжить заряд аккумуляторной батареи. Батарея считается полностью заряженной, если в процессе заряда плотность электролита не меняется в течение двух часов.

В циклическом режиме заряда после каждых 45 секунд заряда в течение 15 секунд происходит разряд аккумуляторной батареи через подключенную к аккумуляторной батарее нагрузку (лампочку).

В положении «ЦИКЛИЧЕСКИЙ» или «ДОЗАРЯД» автоматика выключается.

Возможные неисправности и методы их устранения

Не смотря на то, что зарядное устройство просто и надёжно в эксплуатации, в практике имеются случаи, когда потребители из-за неправильного использования не могут получить, необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства. Эти ошибки сведены в таблице.
