Инструкция по применению автомобильногозарядного устройства Кедр АВТО 10 на русском языке
Руководство / инструкция
ОБЩИЕ СВЕДЕНИЯ
1. Зарядное устройство «Кедр-Авто» предназначено для зарядки 12-вольтовых аккумуляторных батарей. Время зарядки зависит от емкости батареи и степени ее разряженности.
Важная информация для автолюбителя, который хочет, чтоб его аккумулятор работал долго.
Распространенная ошибка автолюбителей в том, что заботиться об аккумуляторе они начинают тогда, когда автомобиль уже нельзя завести. Известно, что в городском цикле езды часто пользуются стартером, и за период коротких поездок генератор не успевает зарядить аккумулятор полностью.
Давайте разберем химию процесса
При разрядке аккумуляторной батареи на пластины осаживается из электролита белый налет. Это нормальный процесс (сульфатация). И если своевременно начать заряжать аккумуляторную батарею, то происходит ее восстановление. Но если мы допустили глубокую разрядку, налет кристаллизуется, и зарядка не обеспечит очищение пластин батареи, емкость батареи резко уменьшится.
Именно поэтому необходимо практически ежедневно дозаряжать батарею. Это значит очищать пластины и держать аккумулятор в идеальном, рабочем состоянии, надолго продлевая его бесперебойный срок эксплуатации. Зарядное устройство «Кедр-авто» позволяет автолюбителю легко справляться с этой задачей.
2. Зарядное устройство Кедр АВТО 10 обеспечивает автоматический переход в режим подзарядки малым током по окончании зарядки в режиме «АВТОМАТ».
3. Предпусковое зарядное устройство Кедр АВТО 10 позволяет осуществлять восстановление аккумуляторной батареи (десульфатацию), для чего предусмотрен режим «ЦИКЛ».
4. В модели устройства «Кедр-авто-10» предусмотрен режим зарядки батареи повышенным током до 10 А (предпусковой режим). Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство . Чтобы активировать его, нужно просто нажать предназначенную для этого кнопку «Автомат». После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.
5. В устройстве имеются световые индикаторы, соответствующие режимам работы.
6. Устройство имеет надежную защиту от перегрузки, неправильного подключения и короткого замыкания зажимов аккумуляторного шнура.
ВНИМАНИЕ! Если батарея полностью разряжена, то необходимо снять клеммы аккумулятора. Через 30 мин. подключить зарядное устройство.
ВНИМАНИЕ! Устройство функционирует только совместно с аккумуляторной батареей. Лампочка, подключенная к зажимам аккумуляторного шнура, гореть не будет.
..
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение питающей сети, V 170-240 Частота тока питания, Гц 50-60 Номинальное напряжение заряжаемой батареи,V 12 Номинальный ток заряда, А 5,0±1 Потребляемая мощность, W, не более 250 Масса, кг 0,6 Габаритные размеры, мм 185х130x90 Предпусковой режим заряда, А 10,0* * только для модели «Кедр-авто-10»

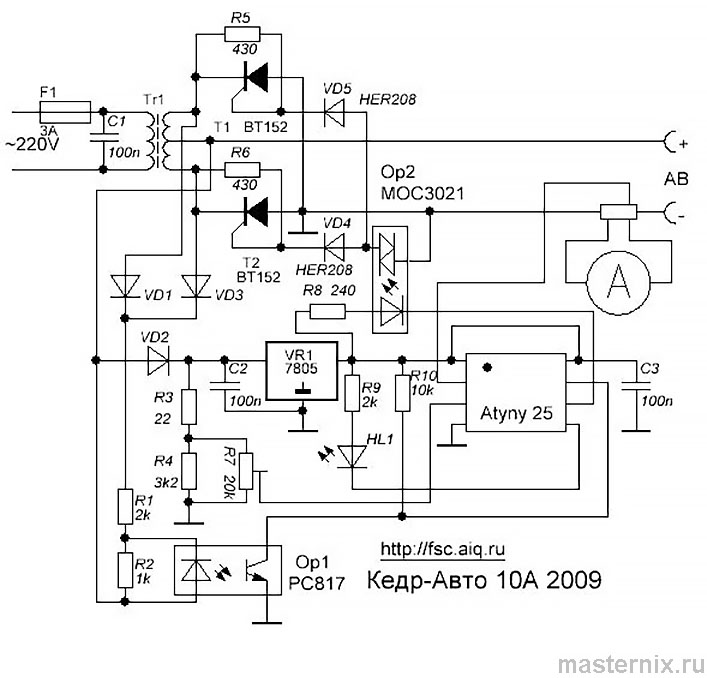

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ЗАРЯДНОГО УСТРОЙСТВА
КЛИМАТИЧЕСКИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ЗАРЯДНОГО УСТРОЙСТВА
ВНИМАНИЕ! Устройство предназначено для работы внутри помещения.
Температура окружающей среды, °С -10 +40 Относительная влажность воздуха, не более 98% при 25°С Атмосферное давление, кПа от 84 до 106
КОМПЛЕКТНОСТЬ ПОСТАВКИ ЗАРЯДНОГО УСТРОЙСТВА
1. Устройство зарядное 1 шт. 2. Паспорт 1 шт. 3. Индивидуальная потребительская тара 1 шт.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед работой с зарядным устройством «Кедр-авто» необходимо внимательно изучить настоящую инструкцию по эксплуатации.
Запрещается: - разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
- эксплуатировать зарядное устройство при наличии повреждений сетевого шнура;
- эксплуатировать в условиях повышенной влажности, а также в условиях агрессивных сред;
- эксплуатировать устройство вблизи источников открытого огня или других источников теплового излучения;
- эксплуатировать зарядное устройство с закрытыми вентиляционными отверстиями. Процесс зарядки аккумуляторных батарей должен проводиться в хорошо проветриваемом помещении.
ПОРЯДОК РАБОТЫ
Все работы по отсоединению или подключению аккумуляторной батареи к устройству должны проводиться при отключенном сетевом напряжении.
Прежде чем приступать к зарядке, необходимо убедиться, что ваша аккумуляторная батарея нуждается в подзарядке и она исправна. Для этого необходимо измерить напряжение на клеммах. Зимой максимально допустимый уровень разрядки составляет не более 25 % от номинального значения, а летом – не более 50 %. Если вольтметр показывает значения ниже, то батарея нуждается в зарядке.
1. Извлечь устройство из упаковочной тары.
2. Подключить зажимы зарядного устройства к клеммам аккумуляторной батареи, соблюдая полярность. При этом загорается световой индикатор «АВТОМАТ».
3. Подключить вилку сетевого шнура питания к сети переменного тока с напряжением 220 В.
4. Убедиться о начале процесса зарядки можно по стрелочному индикатору тока, который должен показывать ток 5±1А.
5. Режим работы «АВТОМАТ»
При включении прибора в сеть устройство начинает зарядку аккумуляторной батареи в автоматическом режиме стабилизированным током 5±1А. По окончании зарядки устройство автоматически переходит в режим подзарядки малым током – ток заряда уменьшается до минимального значения.
6. Предпусковой режим (только для модели «Кедр-авто-10»)
Режим включается повторным нажатием кнопки «АВТОМАТ». Устройство начинает работать в предпусковом режиме зарядки повышенным током до 10 А в течение 5 минут, после чего переходит в автоматический режим непрерывной зарядки.
7. Работа в режиме «ЦИКЛ»
Режим «ЦИКЛ» позволяет проводить процесс восстановления аккумуляторной батареи (десульфатацию).
При значительной сульфатации аккумуляторной батареи целесообразно осуществлять зарядку в режиме «ЦИКЛ» непрерывно в течение 3-5 суток.
Процесс десульфатации в режиме «ЦИКЛ» будет эффективнее, если проводить его при подключенной к клеммам аккумуляторной батареи нагрузке с током потребления 0,5-1 А, например, автомобильной лампочке мощностью 6-12 Вт.
Включается нажатием кнопки «ЦИКЛ». В данном режиме зарядное устройство будет периодически включаться – выключаться (45/15 секунд)
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует исправную работу зарядного устройства в течение 12 месяцев со дня продажи магазином. В случае отказа устройства в период гарантийного срока обращайтесь в организацию, продавшую устройство, либо на предприятие-изготовитель.
Адрес предприятия-изготовителя:
Россия, 634061, г. Томск, ул. Герцена, 52.
ООО «Научно-производственное предприятие «Дюны»
Тел./факс: 8 (382-2) 43-21-27, 52-28-47
Е-mail: , www.duny.ru
Срок службы изделия составляет 5 лет со дня изготовления при соблюдении условий хранения, транспортирования и эксплуатации. По окончании срока службы устройство необходимо проверить на предприятии-изготовителе.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Зарядное устройство соответствует техническим условиям ТУ 3468-011-44240337-2010 и признано годным для эксплуатации.
