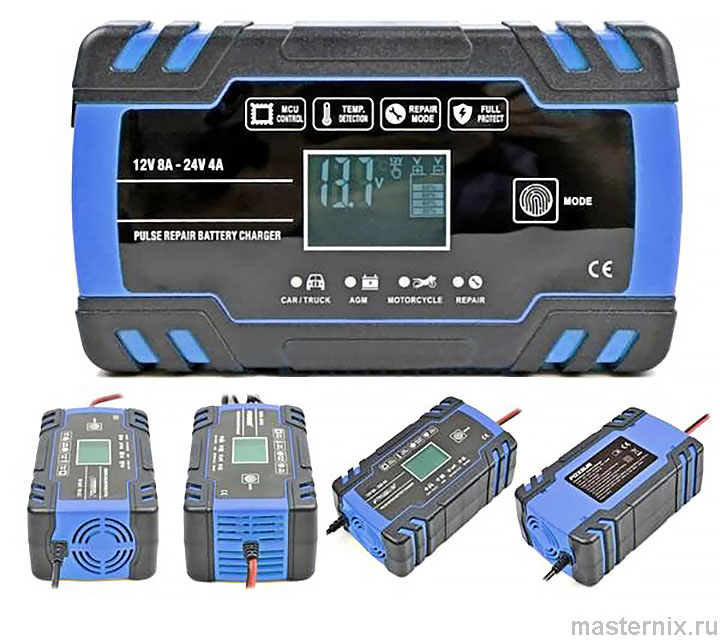

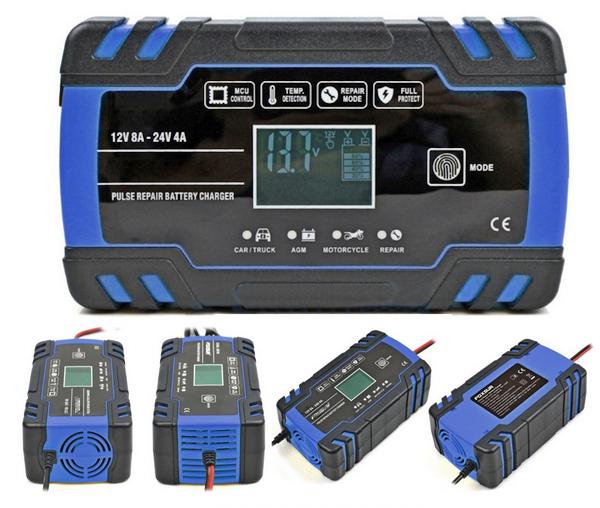

3х-ступенчатое автоматическое зарядное устройство для заряда и восстановления аккумуляторных батарей FOXSUR 12V 8A - 24V 4A intelligent Pulse Repair Charger FBC122408D

Инструкция на русском FOXSUR 12V 8A - 24V 4A Интеллектуальное импульсное зарядное устройство для аккумуляторов

Данное руководство содержит важные инструкции по технике безопасности и эксплуатации

FOXSUR - сетевое 3х-ступенчатое интелектуальное зарядное устройство для свинцово-кислотных аккумуляторов с номинальным напряжением 12 и 24 вольт, емкостью от 4Ач до 100 Ач. Подходит для большинства типов свинцово-кислотных элементов питания (гелевых, кальциевых включая AGM, WET, EFB и т. д.)

Устройство автоматически подбирает оптимальные параметры для зарядки. Для старых, неиспользуемых долгое время или аккумуляторов, которые не в состоянии использовать режим зарядки - имеется режим восстановления. Зарядное устройство FOXSUR имеет интуитивно понятное управление с помощью единственной кнопки Mode (Режим).

Основные особенности

➠ Высокая эффективность (>85%)
➠ 3-ступенчатый микропроцессорный процесс зарядки обеспечивает наилучшее применение и позволяет эффективно зарядить аккумулятор
➠ Зарядное напряжение адаптируется по температуре, чтобы предотвратить чрезмерную или недостаточную зарядку аккумулятора
➠ Заряжает сильно разряженный или сильно сульфатированный аккумулятор
➠ Защита от обратной полярности, защита от короткого замыкания, без искровой контакт
➠ ЖК-дисплей отображает напряжение, ток, температуру и т.д.
➠ Простота использования. Удобное отображение состояния зарядки
➠ Все этапы заряда контролируются микропроцессором
➠ Не перезаряжает аккумулятор, даже если он подключен надолго в любом режиме.

.

Меры предосторожности

ВНИМАНИЕ! Перед началом использования зарядного устройства FOXSUR подробно изучите требования настоящей инструкции по эксплуатации и ознакомьтесь со спецификацией на заряжаемый аккумулятора.

Во время зарядки из аккумулятора могут выделяться взрывоопасные газы, поэтому подключение, сопровождающееся искрением и заряд аккумуляторных батарей необходимо производить в хорошо проветриваемом помещении. Обеспечьте необходимую вентиляцию!

Аккумуляторная кислота вызывает ожог. Немедленно промойте большим количеством воды, если кислота попала на кожу или в глаза.

Не заряжайте замерзший или поврежденный аккумулятор. Категорически запрещается заряжать неперезаряжаемые батареи или неисправные аккумуляторы, не свинцово-кислотные аккумуляторы, аккумуляторы с выходным напряжением не 12 или 24 В, а также литиевые аккумуляторы.

Не ставьте зарядное устройство на аккумулятор во время зарядки. Запрещается накрывать прибор во время зарядки.

Минимизируйте риск падения металлического инструмента на батарею. Это может вызвать искру или короткое замыкание аккумулятора или другой электрической части, что может привести к взрыву.

При работе со свинцово-кислотным аккумулятором снимите металлические украшения, такие как кольца, браслеты, ожерелья, часы.

Не курите и не допускайте искр или открытого пламени во время зарядки.

Перед подключением или отключением зарядного устройства от аккумулятора необходимо отключить электропитание от сети 220В. Чтобы снизить риск поражения электрическим током, отключайте зарядное устройство от сети переменного тока перед выполнением любого обслуживания или чистки.

Не предназначено для использования детьми или кем-либо, кто не может следовать инструкциям данного руководства, за исключением случаев, когда они находятся под присмотром взрослых, чтобы обеспечить правильное использование зарядного устройства.

Этот продукт предназначен только для использования в помещении, не допускайте попадания на корпус прибора воды и конденсата. Устройство следует защищать от дождя, воздействия прямых солнечных лучей.

Не оставляйте зарядное устройство FOXSUR 12V 8A - 24V 4A без присмотра, если время зарядки превышает 12 часов. Питание должно быть отключено, а зарядка в течение более длительного времени строго запрещена!

Перед зарядкой проверьте зарядное устройство на наличие неисправностей, вилки, шнура питания на наличие повреждений и трещин. Если обнаружены дефекты, прекратите использование этого продукта. Во избежание несчастных случаев, пожалуйста, свяжитесь с продавцом, чтобы вернуть прибор на завод-изготовитель для ремонта или замены профессиональным обслуживающим персоналом.

Чтобы зарядить АКБ, снимите аккумулятор и выньте его из автомобиля. Выберите свободное место без легковоспламеняющихся и взрывоопасных предметов для избежания пожара.

..

Технические характеристики

Модель: FBC122408D
Тип: Интеллектуальное и автоматическое
Емкость заряжаемых элементов питания: 12 В: 6 Ач-150 Ач 24 В: 6 Ач-100 Ач
Входное напряжение: 100 - 240В 50/60Гц
Выходное напряжение: 12В / 24В Авто
Выходной: ток 12В 8A & 24В 4A
Выходное напряжение без нагрузки: 13.8В
Минимальное стартовое напряжение: >2.0В
Входная мощность с нагрузкой: Max. 130W
Входная мощность без нагрузки: 3.2W
Охлаждение: Вентилятор
Диапазон рабочих температур: от -20°C до +45°C
Диапазон температур хранения: от -30°C до +70°C
Допустимая относительная влажность воздуха: 0-90%
Размер (L*W*H): 170*98*58mm
Вес: 560g Соответствие стандартам: CB, CE, IEC60335, EN61000, EN55014;

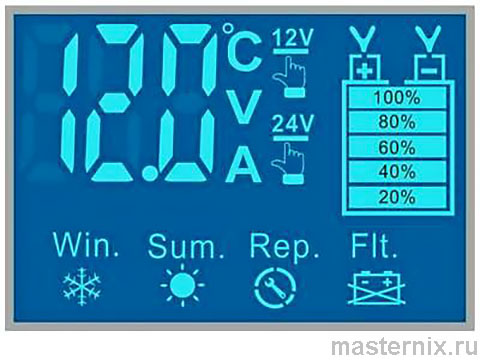

ЖК экран

	Внутренняя температура устройства
	Напряжение зарядки
	Ток зарядки
	Режим ремонта
	Зарядка окончена
	Зимний режим При температуре окружающей среды ниже +10 °С, увеличивается напряжение заряда
	Летний режим Когда температура окружающей среды выше +28 °С, уменьшается напряжение заряда
	Неправильная полярность, пожалуйста, измените соединение зажимов
	Неисправная батарея, пожалуйста, пусть специалист проверит батарею и при необходимости замените батарею
	Плохое соединение, пожалуйста проверьте соединение между зарядным устройством и батареей
	12В батарея или 24В батарея
	Уровень заряда батареи

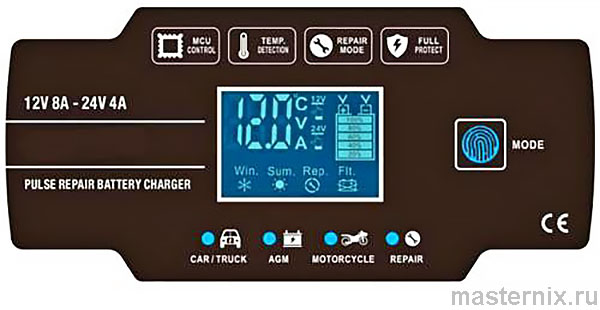

Режимы работы устройства FOXSUR FBC 122408D

Зарядное устройство FBC 122408D имеет 4 режима работы. Нажатие кнопки «Режим» поочерёдно переключает режимы: «Автомобиль - AGM/GEL (Старт-стоп) - Мотоцикл - Ремонт»

	Для больших батарей (быстрая зарядка) 12В: Ток заряда max. 8A 24В: Ток заряда max. 4A
	Для AGM, Кальциевых батарей
	Для небольших батарей (Медленная зарядка) Ток заряда max. 1.5A
	Режим восстановления (24часа) Режим для восстановления старых, неработающих, после хранения, поврежденных, засульфатированных батарей. Не все батареи могут бытьвосстановлены
	Кнопка выбора режима зарядки

Руководство пользователя FBC 122408D

ШАГ 1. Подготовка к зарядке: проверка уровня заряда батареи и электролита

Проверьте уровень электролита в аккумуляторе (только для аккумуляторов AGM или WET).

При необходимости снимите вентиляционные пробки и долейте дистиллированную воду так, чтобы уровни находились посередине между верхней и нижней линиями заполнения. Определите вольтаж батареи (12 В или 24 В) по ее маркировке (этикетке).

ШАГ 2. Подключите зарядное устройство к аккумулятору.

Если аккумулятор находится вне автомобиля:

Подключите красный провод от зарядного устройства к положительной (+) клемме аккумулятора.

Подсоедините черный провод от зарядного устройства к отрицательной (-) клемме аккумулятора.

Если аккумулятор находится в автомобиле:

Определите, заземлен ли автомобиль положительно или отрицательно.

При отрицательном заземлении (чаще всего) — сначала подключите красный (+) провод зарядного устройства к положительному (+) выводу аккумулятора, а затем подключите черный (-) провод зарядного устройства к шасси автомобиля как можно дальше от топливопровода.

При положительном заземлении сначала подключите черный (-) провод зарядного устройства к отрицательному (-) выводу аккумулятора, а затем подключите красный (+) провод зарядного устройства к шасси автомобиля как можно дальше от топливопровода.

ШАГ 3. Подключите зарядное устройство к источнику питания (110 В переменного тока / 230 В переменного тока)

Подключите зарядное устройство к сетевой розетке переменного тока.

Зарядное устройство автоматически запустится при подключении питания 220 В переменного тока.

Когда АКБ будет полностью заряжена, шкала уровня заряда аккумуляторной батареи на дисплее зарядного устройства будет отображать статус полного уровня заряда «FUL». Настоятельно рекомендуется после отображения статуса полного уровня заряда АКБ продолжить заряжать ее в течение 1-2 часов.

ШАГ 4 - Отсоедините зарядное устройство от аккумулятора

Если аккумуляторная батарея находится вне автомобиля:

Отключите зарядное устройство, вытащив вилку из розетки переменного тока.

Отсоедините черный провод, а затем красный провод.

Если возможно, проверьте уровень электролита. (Поскольку после зарядки может потребоваться доливка дистиллированной воды)

Если аккумулятор находится в автомобиле:

Отключите зарядное устройство, вытащив вилку из розетки переменного тока.

Отключите провод с массы автомобиля.

Отсоедините провод от аккумулятора.

Проверьте уровень электролита, если это возможно. (Поскольку после зарядки может потребоваться доливка дистиллированной воды)

Индикация условий использования: зима и лето

Зарядное устройство FBC 122408D имеет Автоматический летний и зимний режим. Микроконтроллер автоматически определяет температуру окружающей среды и соответственно подстраивает режим заряда.

Определение температуры занимает 5-10 секунд, этот показатель выявляет диапазон допусков и не влияет на зарядку.

Зимний режим: <12°С (<53.6°F)
Обычный режим: 12°С-30°С (53.6°F-83°F)
Летний режим: >30°С (>83°F)

Функция восстановления ("Repair" режим «Ремонт»)

Если вы заметили потерю емкости у вашего аккумулятора, то, возможно произошла сульфатация пластин.

Восстановление аккумулятора может понадобиться при сильной сульфатации пластин, которая образовывается во время эксплуатации или хранения батареи.

Так же возможно произошло высыхание/выкипание электролита. В таком случае сначала необходимо восстановить водный баланс, с помощью дистиллированной воды.

Для этого:
Снимите пластиковую крышку с аккумулятора.
Удалите резиновые заглушки на банках (если имеются).
Возьмите шприц и наберите 1–2 кубика дистиллированной воды. (Обычную воду из-под крана в источники питания наливать не рекомендовано – в ней слишком много примесей, которые будут мешать правильному протеканию химической реакции. Электролит в чистом виде в гелевые АКБ не заливают).
Влейте воду в каждую банку.
Оставьте батарею на несколько часов, чтобы гель пропитался водой.
Проверьте уровень напряжения на клеммах.
Верните заглушки на место и закройте аккумулятор крышкой.
Поставьте батарею на зарядку.

Десульфатацию пластин производят с помощью импульсных токов различной амплитуды.

1. Подключите аккумулятор к зарядному устройству, затем подключите сетевое напряжение, нажмите клавишу Mode (Режим) 4 раза, на LCD дисплее должна появиться надпись "PUL" и индикатор уровня заряда начнет мигать, отображая уровень заряда 20-100%. Во время данной операции импульсные токи разрушают сульфат свинца.

2. Рекомендуемое время восстановления: для мотоциклетных акб - 5 часов, для автомобильных - 8 часов. В любом случае время восстановления не должно превышать 24 часа. Обращайте внимание на температуру аккумулятора во время восстановления. Если батарея стала горячей необходимо немедленно прекратить процесс! В этом случае рекомендуем не пытаться реанимировать гелевый АКБ, а приобрести новый.

3. Если во время режима восстановления на дисплее появится надпись "FUL", значит, батарея полностью заряжена. Рекомендуется продолжить процесс в течении 1 часа для получения лучшего эффекта.

4. Если вам нужно остановить процесс восстановления или зарядки, нажмите кнопку Mode (Режим), чтобы переключить режим работы или отключить зарядное устройство.

5. Для отключения устройства сначала отключите его от сети переменного тока 220. Проверьте, в норме ли напряжение батареи. Если батарея полностью заряжена, снимите положительный и отрицательный зажимы.

Устранение неполадок

1. Не горит экран ЗУ, подключенного к АКБ
Причина: Положительный и отрицательный полюсы подключены неправильно, зажимы положительного и отрицательного полюсов не зажаты должным образом или батарея не заряжена, а зажимы не зажаты.
Решение: сначала проверьте, не перепутаны ли местами положительный и отрицательный зажим на клеммах аккумулятора, проверьте с помощью мультиметра, есть ли напряжение на аккумуляторе, проверьте зажимы положительного и отрицательного полюсов. Пожалуйста, надежно зажмите.

2. Напряжение отображается, когда батарея подключена, но нет реакции при подключении питания 220В.
Причина: не подается питание переменного тока 110-220 В.
Решение: вставьте розетку с питанием 110-220В.

3. Батарея разряжена или недостаточно заряжена, но при зарядке отображается (FUL).
Причина: этот тип неисправности возникает из-за вулканизации батареи (Часть активного вещества на положительных и отрицательных пластинах свинцового аккумулятора постепенно превращается в устойчивое соединение сульфата свинца с крупными частицами, который не может быть преобразован в с помощью обратимой реакцию между диоксидом свинца и губчатым свинцом при зарядке (сульфатирование) пластины. Такой процесс называют вулканизацией.), нехватки питания или отсутствия воды, низкого напряжения и длительного времени простоя. Из-за чрезмерного внутреннего сопротивления батареи или уменьшения собственной емкости батареи при зарядке она достигает полного значения напряжения.
Решение: Вы можете выбрать режим ремонта и попробовать восстановить батарею.

4. Невозможность заряда в течение длительного времени
Причина: если зарядное устройство не заряжает АКБ полностью в течение длительного времени, это связано с тем, что батарея вулканизирована, имеет саморазряд или не хватает электролита. Напряжение слишком низкое для достижения верхнего порога зарядки, поэтому такая батарея будет бесконечно заряжаться. Обычно этот тип батареи будет значительно нагреывться при зарядке!
Решение: во время процесса зарядки прекратите зарядку, если АКБ станет горячей. Проверьте, хватает ли в батарее жидкости, если это батарея с жидким электролитом.
