Bosch C7 Зарядное устройство для аккумуляторных батарей Инструкция

Вы наверняка сталкивались с ситуацией, когда аккумулятор внезапно «садится» в самый неподходящий момент. Bosch C7 помогает решить эту проблему, но только при соблюдении ключевых требований безопасности. Скажу прямо: игнорирование инструкций — главный источник рисков.

Перед первым использованием стоит потратить 10 минут на изучение руководства. Это сэкономит нервы и, возможно, убережёт от серьёзных травм. Устройство предназначено для зарядки свинцово-кислотных АКБ напряжением 12 В или 24 В с жидким, гелевым или AGM-электролитом. Что логично.

Важный момент: попытка зарядить неподходящий тип батареи (например, литий-ионный) — верный путь к повреждению оборудования и даже возгоранию. Не рискуйте. Бывает и так.

Критические правила безопасности при работе с АКБ

Защита от взрыва и пожара

При зарядке из аккумулятора выделяется водород, который образует с кислородом взрывоопасную смесь. Достаточно одной искры — и последствия будут серьёзными. Поэтому работайте только в проветриваемых помещениях, вдали от открытого огня, нагревательных приборов и источников искр.

Практика показывает: большинство несчастных случаев происходит из-за пренебрежения вентиляцией. Не повторяйте чужих ошибок.

Электробезопасность и защита от поражения током

Будем откровенны: электричество не прощает ошибок. Перед любыми манипуляциями с Bosch C7 обязательно отключайте сетевой кабель от розетки. Это простое действие предотвращает 90% несчастных случаев.

Клеммы (+) и (–) трогайте только за изолированные участки. Если случайно замкнуть их при включённом устройстве — возможен не только сбой электроники, но и термический ожог. Впрочем, не всегда.

Химическая безопасность и защита детей

При работе с аккумуляторами носите защитные очки и перчатки. При попадании кислоты на кожу или в глаза немедленно промойте поражённые места большим количеством проточной воды и обратитесь к врачу. Дети не могут оценивать возможные опасности электроприборов — не оставляйте их без присмотра рядом с работающим устройством. Это серьёзно.

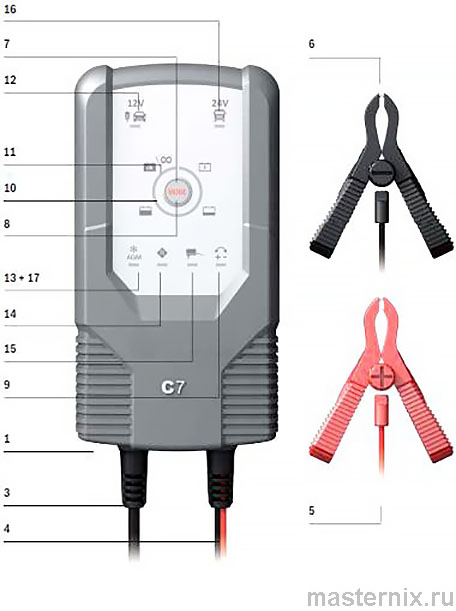

Комплектация и устройство зарядного устройства

Что входит в комплект поставки

Распаковав коробку, вы найдёте:

• ✓ Зарядное устройство Bosch C7 — «мозг» системы с микрокомпьютерным управлением
• ✓ Сетевой кабель с вилкой — подключение к бытовой сети 220–240 В
• ✓ Две соединительные клеммы (красная 【+】 и чёрная 【–】) — для надёжного контакта с АКБ
• ✓ Зарядный кабель с глухими наконечниками — альтернативный вариант подключения

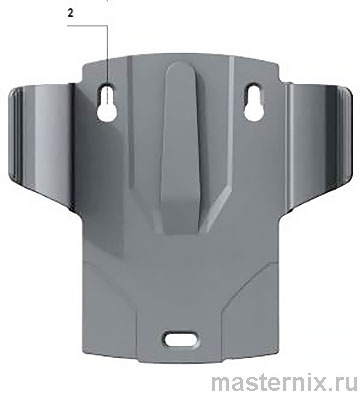

• ✓ Настенное крепление — удобно размещать устройство в гараже или мастерской
• ✓ Руководство по эксплуатации — тот самый документ, который стоит прочитать до включения

Есть над чем подумать: почему два типа кабелей? Красные/чёрные клеммы — для быстрого подключения к выводам АКБ, а наконечники — для стационарной установки, когда аккумулятор остаётся в автомобиле. Логично?

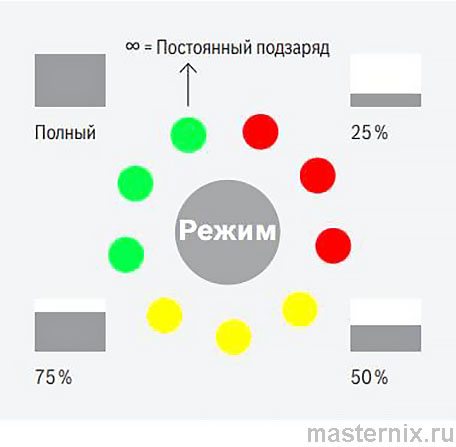

Панель управления: расшифровка индикации

Знакомо? Многие путают мигающий и горящий индикатор 11. Запомните: постоянное свечение — заряд завершён, мигание — устройство перешло в режим поддержания. Это важно для понимания, когда можно отключать АКБ. Работает.

Технические параметры для разных типов батарей

Входные характеристики и энергопотребление

Что это даёт вам? Bosch C7 можно включать в обычную розетку без риска перегрузки. Даже в гараже со старой проводкой — никаких проблем. Точно.

Выходные параметры и совместимость с АКБ

Обратите внимание: режимы 2 и 6 выдают чуть повышенное напряжение (14,7 В / 29,4 В). Это не ошибка — так компенсируется снижение эффективности химии при низких температурах. Если заряжаете АКБ зимой или работаете с AGM — выбирайте именно их. Проверено.

6 режимов работы: как выбрать правильный для вашего авто

Режимы 1 и 2: стандартная и зимняя зарядка 12 В

Режим 1 (12 В / 7 А / 14,4 В) — «рабочая лошадка» для стандартных автомобильных и мотоциклетных аккумуляторов 14–230 А·ч. Быстро, надёжно, без перегрева.

Режим 2 (12 В / 7 А / 14,7 В) — вот где Bosch C7 раскрывает потенциал. Повышенное напряжение позволяет эффективно заряжать АКБ при температуре ниже +5 °C, а также восстанавливать AGM-батареи, чувствительные к недозаряду. Если сомневаетесь — выбирайте режим 2: устройство само скорректирует процесс. Это серьёзный аргумент.

Режимы 5 и 6: зарядка 24 В для грузовиков и спецтехники

Режим 5 (24 В / 3,5 А / 28,8 В) предназначен для стандартных аккумуляторов грузовых автомобилей, автобусов, спецтехники. Режим 6 (24 В / 3,5 А / 29,4 В) — аналог зимнего режима для 24-вольтовых систем.

Получается, один прибор покрывает 95% бытовых и профессиональных сценариев. Без вариантов.

Пошаговое подключение без искрения и замыканий

Подготовка аккумулятора: чистота и безопасность

1. Очистите клеммы АКБ от окислов щёткой с пищевой содой
2. Проверьте уровень электролита (для обслуживаемых батарей)
3. Обеспечьте достаточную вентиляцию помещения
4. Если аккумулятор не снимается с авто — выключите зажигание, поставьте на парковку, затяните стояночный тормоз

Кстати, использование инструмента с изолированными ручками (отвёртка, гаечный ключ) — не прихоть, а необходимость. Жизнь доказала.

Правильный порядок подключения

→ Подключите красную клемму 【+】 к положительному полюсу аккумулятора

→ Подключите чёрную клемму 【–】 к отрицательному полюсу аккумулятора

Важно: проследите за прочностью крепления клемм. Плохой контакт — причина нагрева и неэффективной зарядки.

→ Только после этого подключите сетевой кабель к розетке

Как только устройство подключится к сети, оно автоматически перейдёт в режим ожидания. Индикатор питания загорится синим. Всё интуитивно.

Защита от переполюсовки: если перепутать клеммы (+) и (–), загорится индикатор (9) и заряд не начнётся. Это не панацея, но полезный «страховочный трос» для новичков. Может быть.

Выбор и запуск режима зарядки

1. Нажмите кнопку 【РЕЖИМ】 нужное количество раз
2. Дождитесь загорания соответствующего светодиодного индикатора
3. Если не выполнять никаких операций, через несколько секунд заряд запустится автоматически
4. Загорится индикатор степени заряженности — процесс пошёл

После успешной зарядки индикатор полной зарядки загорится постоянно. Через короткое время устройство автоматически переключится в режим постоянного подзаряда — индикатор начнёт мигать. Удобно, правда?

Правильное отключение

→ Всегда сначала отсоединяйте сетевой кабель от розетки

→ Отсоедините чёрную клемму 【–】 от отрицательного полюса АКБ

→ Отсоедините красную клемму 【+】 от положительного полюса АКБ

Почему именно такой порядок? Это минимизирует риск короткого замыкания. Опыт подсказывает.

Импульсный заряд и интеллектуальная защита

Автоматический импульсный заряд глубоко разряженных АКБ

Это – автоматическая функция, которую невозможно выбрать вручную. Если в начале заряда напряжение 12-вольтового аккумулятора составляет от 7,5 В до 10,5 В, устройство автоматически переключается в режим импульсного заряда.

При достижении напряжения выше 10,5 В (или 21 В для 24 В систем) зарядное устройство самостоятельно переходит в выбранный вами режим. Благодаря этому удаётся «оживить» даже почти полностью разряженные батареи. Звучит убедительно.

Защитные функции и аварийные режимы

При следующих отклонениях Bosch C7 автоматически переключается в режим ожидания:

• ✖️ Процесс регенерации длится более 7 часов
• ✖️ Процесс заряда длится более 41 часа
• ✖️ Напряжение аккумулятора 7,5 В (для 12 В АКБ)
• ✖️ Напряжение аккумулятора 16 В (для 24 В АКБ)
• ✖️ Обрыв цепи (открытая цепь тока)
• ✖️ Неправильная полярность (дополнительно загорается индикатор 9)

Если не выполнять никаких настроек, система остаётся в режиме ожидания. Это защищает и устройство, и аккумулятор от повреждений. Логично?

Режим регенерации: восстановление глубоко разряженных АКБ

Когда и как использовать режим 4

Режим 4 (16,5 В / 1,5 А) подходит для регенерации аккумуляторов, которые были экстремально разряжены на короткое время. Важно: аккумулятор должен быть отсоединён от бортовой сети.

1. Нажмите кнопку 【РЕЖИМ】 до загорания индикаторов режима 4
2. Если аккумулятор почти полностью разряжен, индикатор может мигать до 3 часов
3. В это время в АКБ подаётся ток 1500 мА для восстановления производительности
4. Максимум через 4 часа режим регенерации выключается
5. Если аккумулятор ещё не заряжен полностью — устройство автоматически переключится в нормальный режим

Внимание: в этом режиме аккумулятор должен быть заряжен полностью! Нельзя преждевременно прерывать заряд. Это серьёзно.

Блок питания: использование C7 как источника 12В

Режим поддерживающего питания при замене АКБ

При замене аккумулятора в некоторых автомобилях необходимо, чтобы не прерывалось электропитание бортовой электроники. Bosch C7 можно использовать для этого:

1. Подключите устройство к установленному аккумулятору
2. Нажмите кнопку 【РЕЖИМ】 до мигания индикатора поддерживающего режима
3. Отключите все энергопотребители (зажигание, радио, свет)

Важно: как только цепь тока будет прервана, устройство автоматически переключится в режим ожидания. И не используйте этот режим для длительной зарядки — аккумулятор может быть повреждён.

Использование как независимого блока питания 12 В

Удерживайте кнопку 【РЕЖИМ】 около 3 секунд. Как только переключится интегрированный переключатель, загорится светодиод поддержки. Электропитание запускается с параметрами 13,6 В / 5 А.

Предназначен для питания 12-вольтовых потребителей, например, переносного холодильника. Устройство имеет защиту от перегрузок (макс. 6,0 А).

Осторожно: в этом режиме нет защиты от неправильной полярности! И даже без подключения потребителя на клеммах есть напряжение. Зависит от ситуации.

Уход, хранение и техническое обслуживание

Ежедневный уход за устройством

Перед любыми работами всегда отключайте сетевую вилку!

Устройство не требует специального технического обслуживания. Достаточно:

• ✓ Периодически очищать пластиковые поверхности сухой салфеткой
• ✓ Не использовать растворители и агрессивные чистящие средства
• ✓ Хранить в сухом месте при температуре от 0 до +40 °C
• ✓ Не подвергать длительному воздействию температуры выше +50 °C

Не закрывайте устройство во время работы — это нарушает охлаждение. И не ставьте его прямо на аккумулятор или в непосредственной близости. Расположите на расстоянии, которое позволяет зарядный кабель. Есть над чем подумать.

Длительное хранение

Если зарядное устройство не используется:

1. Отсоедините его от сети
2. Отсоедините от аккумулятора
3. Уберите в сухое место

Если аккумулятор не эксплуатировался более двух недель — зарядите его перед следующим использованием. Свинцово-кислотные батареи не любят длительного простоя в разряженном состоянии. Проверено.

Гарантийное обслуживание и правильная утилизация

Гарантийные обязательства

На устройство предоставляется гарантия сроком на 2 года с даты покупки. Bosch C7 изготавливается с особой тщательностью и перед поставкой проходит добросовестную проверку.

Сохраните кассовый чек — это доказательство покупки. В случае гарантийного случая обращайтесь по месту приобретения.

Гарантия распространяется на:

• ★ Дефекты материала
• ★ Производственный брак

Гарантия НЕ распространяется на:

• ✖️ Быстроизнашивающиеся детали
• ✖️ Повреждения от ударов и падений
• ✖️ Неправильное использование
• ✖️ Вскрытие устройства
• ✖️ Использование не по назначению

При перепродаже гарантийный срок не продлевается. Изделие не предназначено для промышленного использования. Это серьёзно.

Правильная утилизация

Не выбрасывайте электроприборы в бытовой мусор! Упаковка состоит из экологически чистых материалов, которые можно сдать в соответствующие пункты приёма.

Отслужившее устройство также следует утилизировать в специализированных пунктах приёма электроники. Это требование закреплено в санитарных нормах и помогает защитить окружающую среду. Справедливости ради.

Сервисное обслуживание и декларация соответствия

Поручайте ремонт только квалифицированным специалистам и только с использованием оригинальных запчастей. За счёт этого обеспечивается безопасная работа устройства.

Устройство Bosch C7 соответствует директивам ЕС по низкому напряжению (2006/95/EG) и электромагнитной совместимости (2004/108/EC). Производитель: ООО «Роберт Бош», Москва. Изготовлено в Китае.
