Bosch C3 Зарядное устройство для аккумуляторных батареек Инструкция

Инструкция Bosch C3 Автоматическое зарядное устройство

Введение

В данном руководстве по эксплуатации/на изделии используются следующие пиктограммы и символы:

Не выбрасывайте электроприборы в бытовой мусор!

Соблюдайте технику безопасности!

Осторожно! Возможно поражение электрическим током!

Взрывоопасность!

Пожароопасность!

Во время использования зарядного устройства аккумулятора не допускайте к нему детей и других лиц.

Только для использования в закрытых помещениях.

Пыленепроницаемость, водонепроницаемость

Опасность химических ожогов!

Ознакомьтесь с руководством по эксплуатации!

.

❗👉➨ ВНИМАНИЕ! Перед началом эксплуатации устройства Bosch C3 внимательно прочитайте требования данной инструкции по эксплуатации. Храните руководство по эксплуатации в надежном месте и выдайте его при передаче устройства третьим лицам.

Устройство Bosch C3 предназначено для заряда и постоянного подзаряда свинцовых аккумуляторов на 6 В и 12 В с жидким электролитом, AGM или гелевым электролитом. Эксплуатируйте устройство в хорошо проветриваемом помещении.

Изготовитель не берет на себя ответственность за ущерб, причиненный в результате использования не по назначению. Устройство не предназначено для промышленного применения.

Комплект поставки:

1 шт - зарядное устройство
1 шт - сетевой кабель с сетевой вилкой
2 шт - соединительные клеммы (1 красная, 1 черная)
1 шт - зарядный кабель с 2 глухими кабельными наконечниками
1 шт - руководство по эксплуатации

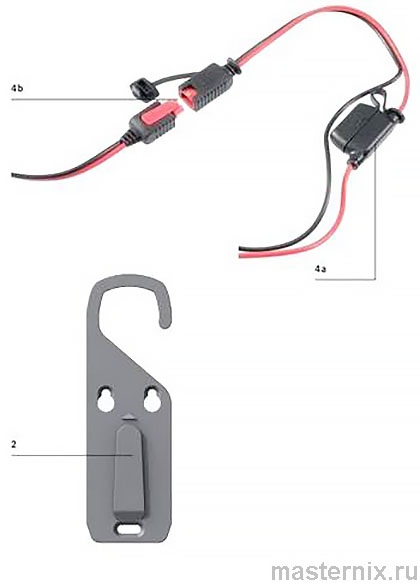

1 шт - крепление за крючок

Описание компонентов

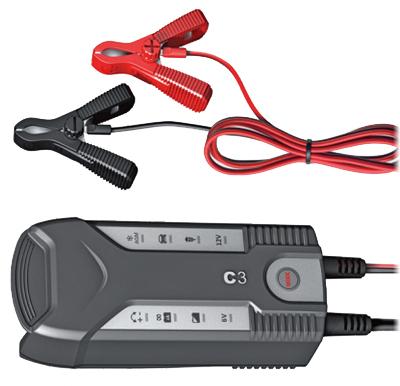

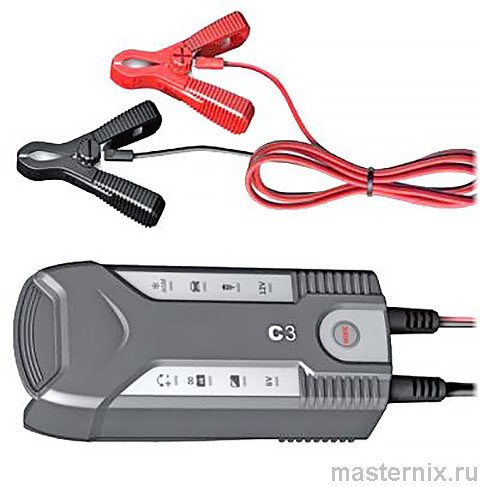

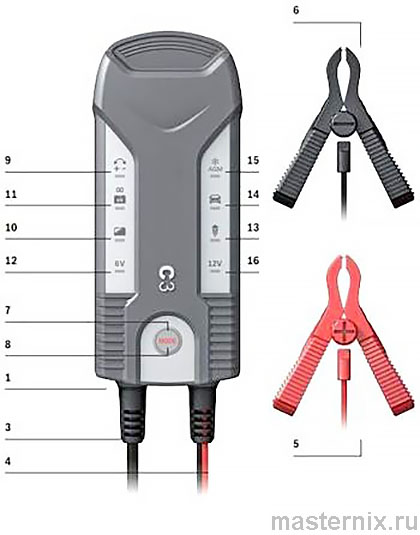

1 Зарядное устройство
2 Крепежный крючок
3 Сетевой кабель с сетевой вилкой
4 Зарядный кабель с глухим кабельным наконечником (красный и черный)

5 (+) Соединительная клемма (красная)
6 (–) Соединительная клемма (черная)
7 Индикатор режима ожидания / питания
8 Кнопка выбора режима
9 Защита от неправильной полярности
10 Степень заряженности
11 Индикатор полной зарядки (горит) Подзаряд (мигает)
12 Режим 1: 6В (заряд)
13 Режим 2: 12В (заряд мотоцикла)
14 Режим 3: 12В (заряд автомобиля)
15 Режим 4: 12В (заряд зимой)
16 Индикатор режима работы 12 В

..

Технические данные

Первичные

Расчетное входное напряжение: 220–240В~, 50/60 Гц
Ток включения: < 50 A
Расчетный входной ток: макс. 1,2A (действующее значение)
Потребляемая мощность: 60Вт

Вторичные

Выходное напряжение: 6В 12В
Зарядное напряжение: 14,7B (±0,25B), 14,4B (±0,25B), 7,2B (±0,25B)
Зарядный ток: 3,8 B (±10%), 3,6 B (±10%), 0,8 B (±10%)
Выходной ток: 3,5A/7A
Пульсация ¹: макс. 150 мВ
Обратный ток ²: < 5 мА (нет входа перем. тока)
Степень защиты: IP 65 (пыленепроницаемость, водонепроницаемость)
Тип аккумулятора: свинцово-кислотный аккумулятор +6В +12В (AGM, GEL, открытый и VRLA)
Емкость аккумулятора: 6В:1,2Ач – 14Ач / 12В:14Ач – 120Ач
Предохранитель (внутренний): 10 A
Уровень шума: < 50дБ
Температура окружающей среды: от 0 до +40 °C
Размеры: 200 x 80 x 50 мм (Д x Ш x В)

❗👉➨ 1 Шумовой параметр описывает помехи, создаваемые током и напряжением.
2 Обратный ток – это ток, который зарядное устройство потребляет от аккумулятора, если оно не подключено к электрической сети.

Безопасность

Указания по безопасности

Осторожно! Поврежденный сетевой кабель представляет опасность для жизни в результате поражения электрическим током.

➠ Не эксплуатируйте устройство с поврежден ным зарядным кабелем, сетевым кабелем или сетевой вилкой.

➠ В случае повреждения кабеля ремонт осуществляется только квалифицированным специалистом!

Не оставляйте детей без присмотра у зарядного устройства!

➠ Дети еще не могут оценивать возможные опасности, возникающие при обращении с электроприборами.

➠ Данное устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, чувствительными или умственными способностями или не имеющими опыта и / или знаний, за исключением случаев, когда за ними осуществляется контроль со стороны лица, ответственного за их безопасность, или если они получили от него инструкции по использованию устройства.

Опасность травмирования!

➠ Если аккумулятор не снимается с автомобиля, обеспечьте, чтобы автомобиль не был запущен! Выключите зажигание и переведите автомобиль в положение парковки с затянутым стояночным тормозом (например, для легковых автомобилей) или прикрепленным тросом (например, для электрокатеров).

➠ При подключении зарядного устройства используйте отвертку и гаечный ключ с изолированной ручкой!

Взрывоопасность! Защитите себя от высоковзрывчатой водороднокислородной реакции!

➠ При заряде и постоянном подзаряде из акку мулятора может выходить газообразный водород (гремучий газ). Гремучий газ – это взрывчатая смесь газообразного водорода и кислорода. При контакте с открытым огнем (пламенем, жаром или искрами) происходит так называемая водородно-кислородная реакция!

➠ Заряд и постоянный подзаряд проводите в защищенном от атмосферных воздействий помещении с хорошей вентиляцией.

➠ Обеспечьте, чтобы при заряде и постоянном подзаряде не было открытого огня (пламени, жара или искр)!

Взрыво- и пожароопасность!

➠ Не используйте устройство для заряда сухих аккумуляторов.

➠ Обеспечьте, чтобы при использовании за рядного устройства не произошло возгорание взрывчатых или горючих материалов, например, бензина или растворителя!

➠ Зарядный кабель не должен иметь контакта с топливопроводом (например, бензопроводом).

➠ Во время заряда обеспечивать достаточную вентиляцию.

➠ Во время заряда установите снятый аккумулятор на хорошо проветриваемую поверхность.

➠ Не используйте устройство для заряда и постоянного подзаряда поврежденного или замерзшего аккумулятора!

➠ Перед подключением к электрической сети обеспечьте, чтобы подаваемый из сети ток согласно предписанию имел 230В~,50Гц, заземленный нулевой провод, предохранитель на 16A и автомат защитного отключения!

➠ Не допускайте нахождение зарядного устройства вблизи огня, жара и не подвергайте его длительному воздействию температуры выше 50°C!

➠ Не закрывайте зарядное устройство во время его работы!

➠ Не ставьте зарядное устройство на аккумулятор или в непосредственной близости от него!

➠ Располагайте зарядное устройство на таком расстоянии от аккумулятора, как это позволяет зарядный кабель.

Опасность химических ожогов!

➠ Носите защитные очки! Носите защитные перчатки! При попадании кислоты аккумулятора на кожу или в глаза немедленно промойте подверженные воздействию места большим количеством чистой проточной воды и немедленно обратитесь к врачу!

Опасность поражения электрическим током!

➠ Ни в коем случае не разбирайте зарядное устройство. Собранное ненадлежащим образом зарядное устройство может привести к опасности для жизни в результате поражения электрическим током.

➠ Монтаж, техобслуживание и техуход за зарядным устройством аккумулятора проводите только при отключении его от сети!

➠ К соединительным клеммам (–) и (+) прикасайтесь только в изолированных местах!

➠ Никогда не прикасайтесь к изолированным соединительным клеммам одновременно при включенном зарядном устройстве.

➠ Прежде чем соединять зарядный кабель с аккумулятором или отсоединять его от аккумулятора, выньте сетевой кабель из розетки.

➠ По окончании заряда и постоянного подзаряда в случае находящегося в автомобиле аккумулятора всегда сначала отсоединять соединительную клемму (–) (черную) зарядного устройства от отрицательного полюса (–) аккумулятора.

➠ В случае эксплуатационных сбоев и повреждений сразу же отсоедините зарядное устройство от сети!

➠ Поручайте ремонт зарядного устройства только специалистам!

➠ Если зарядное устройство не используется, отсоедините его от сети и от аккумулятора!

Свойства изделия

Данное устройство сконструировано для заряда открытых и множества закрытых свинцовокислотных аккумуляторов, которые используются в легковых автомобилях, мотоциклах и некоторых других транспортных средствах – например, аккумуляторы WET (с жидким электролитом), GEL (с гелеобразным электролитом) или AGM (с абсорбирующим стекловолокном). Емкость аккумулятора при этом составляет от 6 В (1,2 Ач) до 6 В (14 Ач) или от 12 В (1,2 Ач) до 12 В (120 Ач).

Специальная логика работы устройства обеспечивает повторный заряд аккумулятора почти на 100% его емкости.

Зарядное устройство имеет в общей сложности 4 режима заряда для различных аккумуляторов в различных состояниях. Благодаря этому обеспечивается эффективный и надежный заряд.

В отличие от обычных изделий, данное зарядное устройство имеет специальную функцию (импульсный заряд), которая позволяет зарядить почти полностью разряженный аккумулятор. Постоянный подзаряд: Для того чтобы сохранить полную степень заряженности аккумулятора, зарядное устройство может быть подключенным длительное время. После заряда зарядное устройство автоматически переключается в режим постоянного подзаряда.

Высокоэффективные защитные меры, предотвращающие неправильное использование и возникновение короткого замыкания, обеспечивают безопасную работу. Благодаря интегрированной схеме зарядное устройство начинает заряд лишь через несколько секунд после выбора режима заряда. За счет этого предотвращаются искры, часто возникающие во время подключения.

Кроме того, управление зарядным устройством аккумулятора осуществляется с помощью внутреннего микрокомпьютерного модуля MCU.

Управление

Перед вводом в эксплуатацию

➠ Перед подключением зарядного устройства необходимо ознакомиться с руководством по эксплуатации.

➠ Кроме того, необходимо соблюдать предписания изготовителя автомобиля, касающиеся постоянно находящегося в автомобиле аккумулятора.

➠ Очистите полюса аккумулятора. Следите за тем, чтобы в Ваши глаза при этом не попала грязь.

➠ Обеспечьте достаточную вентиляцию. При заряде и постоянном подзаряде из аккумулятора может выходить газообразный водород (гремучий газ).

Подключение

➠ Подключите красную соединительную клемму (+) (5) зарядного устройства к полюсу (+) аккумулятора.

➠ Подключите черную соединительную клемму (–) (6) зарядного устройства к полюсу (–) аккумулятора.

❗👉➨ Указание: Проследите за прочностью крепления соединительных клемм (+) и (–).

➠ Только после этого подключите сетевой кабель к электрической сети.

Как только зарядное устройство будет подключено к электрической сети, оно автоматически переключается в режим ожидания. Индикатор "питания" горит синим цветом.

❗👉➨ Указание: Зарядное устройство имеет защиту от перепутывания полярности. Светодиод (+)(–) (9) горит, если будут перепутаны соединительные клеммы (+) и (–) (5) (6).

Отсоединение

➠ Всегда сначала отсоединяйте сетевой кабель от электрической сети.

➠ Отсоедините черную соединительную клемму (–) (6) зарядного устройства от полюса (–) аккумулятора.

➠ Отсоедините красную соединительную клемму (+) (5) зарядного устройства от полюса (+) аккумулятора.

Выбор режима работы

➠ Нажмите кнопку выбора режима (8), чтобы выбрать нужный режим работы.

➠ Загорается светодиод нужного режима работы.

В Вашем распоряжении имеются следующие режимы работы:

Режим 1: 6 В (7,2 В / 0,8 A)

Предназначен для аккумуляторов емкостью менее 14 Ач в нормальном состоянии. Режим заряда для аккумуляторов WET и для большинства GEL гелевых аккумуляторов.

Нажмите кнопку выбора режима (8), чтобы выбрать режим 1. Загорается светодиодный индикатор (12). Если Вы после этого не выполняете никакой операции, то через несколько секунд автоматически запускается процесс заряда и дополнительно загорается светодиодный индикатор (10). После успешного заряда аккумулятора загорается светодиодный индикатор (11) и гаснет светодиодный индикатор (10).

Через короткое время устройство автоматически переключается в режим постоянного подзаряда, светодиодный индикатор (11) мигает.

Режим 2: 12 В (14,4 В / 0,8 A)

Предназначен для аккумуляторов емкостью менее 14 Ач в нормальном состоянии. Режим заряда для аккумуляторов WET и для большинства аккумуляторов GEL.

Нажмите кнопку выбора режима (8), чтобы выбрать режим 2. Загорается светодиодный индикатор (13+16). Если Вы после этого не выполняете никакой операции, то через несколько секунд автоматически запускается процесс заряда и дополнительно загорается светодиодный индикатор (10). После успешного заряда аккумулятора загорается светодиодный индикатор (11) и гаснет светодиодный индикатор (10).

Через короткое время устройство автоматически переключается в режим постоянного подзаряда, светодиодный индикатор (11) мигает.

Режим 3: 12 В (14,4 В / 3,6 A)

Предназначен для аккумуляторов емкостью более 14 Ач в нормальном состоянии. Режим заряда для аккумуляторов WET и для большинства аккумуляторов GEL.

Нажмите кнопку выбора режима (8), чтобы выбрать режим 3. Загорается светодиодный индикатор (14+16). Если Вы после этого не выполняете никакой операции, то через несколько секунд автоматически запускается процесс заряда и дополнительно загорается светодиодный индикатор (10). После успешного заряда аккумулятора загорается светодиодный индикатор (11) и гаснет светодиодный индикатор (10).

Через короткое время устройство автоматически переключается в режим постоянного подзаряда, светодиодный индикатор (11) мигает.

Режим 4: 12 В (14,7 В / 3,8 A)

Предназначен для аккумуляторов емкостью более 14 Ач в холодном состоянии, а также для многих аккумуляторов AGM (с абсорбирующим стекловолокном) емкостью более 14 Ач. Нажмите кнопку выбора режима (8), чтобы выбрать режим 4. Загорается светодиодный индикатор (15+16). Если Вы после этого не выполняете никакой операции, то через несколько секунд автоматически запускается процесс заряда и дополнительно загорается светодиодный индикатор (10). После успешного заряда аккумулятора загорается светодиодный индикатор (11) и гаснет светодиодный индикатор (10).

Через короткое время устройство автоматически переключается в режим постоянного подзаряда, светодиодный индикатор (11) мигает.

.

Импульсный заряд

Это – автоматическая функция зарядного устройства, которую невозможно выбрать вручную. Если в начале заряда напряжение аккумулятора в режиме 12 В составляет от 7,5 В до 10,5 В, то зарядное устройство автоматически переключается в режим импульсного заряда. При достижении напряжения аккумулятора выше 10,5 В / 21 В зарядное устройство самостоятельно переключается в выбранный до этого режим заряда. Благодаря этому достигается лучший заряд.

Защитная функция устройства

При следующих отклонениях от нормальных ситуаций зарядное устройство переключается в режим ожидания.

➠ Процесс заряда > 41 часа
➠ Напряжение аккумулятора < 7,5 В (аккумуляторы на 12 В)
➠ Открытая цепь тока
➠ Неправильная полярность

При неправильной полярности дополнительно загорается светодиод (9). Если Вы не выполняете никакой другой настройки, то система остается в режиме ожидания.

Защита от перегрева

Если во время заряда устройство становится слишком горячим, то автоматически уменьшается выходная мощность. Это защищает устройство от повреждения.

Техническое обслуживание и уход за изделием

❗👉➨ Перед проведением работ с зарядным устройством всегда отсоединяйте сетевую вилку!

Устройство не требует технического обслуживания.

➠ Выключите устройство!
➠ Очистите пластмассовые поверхности устройства сухой салфеткой.
➠ Ни в коем случае не используйте растворители или другие агрессивные чистящие средства.

Утилизация

Не выбрасывайте электроприборы в бытовой мусор!

Упаковка состоит из экологически чистых материалов, которые Вы можете сдать на утилизацию в соответствующие местные пункты.

Информация

Сервисное обслуживание

Поручайте ремонт Ваших устройств только квалифицированным специалистам и только с использованием оригинальных запчастей. За счет этого обеспечивается безопасная работа устройства.

Гарантия

На данное устройство Вы получаете гарантию сроком на 2 года с даты покупки. Устройство было изготовлено с особой тщательностью и перед поставкой было добросовестно проверено.

Сохраните кассовый чек, служащий доказательством покупки. В случае, требующем предоставления гарантии, обратитесь по месту приобретения изделия.

Гарантийный срок действует с момента первого приобретения. При перепродаже изделия гарантийный срок не продлевается.

Гарантия распространяется только на дефект материала и производственный брак, но не на быстроизнашивающиеся детали и повреждения бьющихся или ломающихся деталей, например, переключателей. Изделие не предназначено для использования в производственных целях.

В случае неправильного и ненадлежащего использования, применения силы и вскрытия устройства гарантия теряет свою силу. Данная гарантия не ограничивает Ваши законные права.

Заявление изготовителя о соответствии CE

Мы, компания ООО Роберт Бош, Москва, Акад. Королева 13/5, настоящим заявляем, что данное изделие соответствует следующим директивам EC:
Директива по низкому напряжению (2006/95/EG)
Электромагнитная совместимость (2004/108/EC)
Тип/наименование устройства: Зарядное устройство аккумулятора Bosch C3

Москва, 2010 Армин Целлер, менеджер по продукции Оставляем за собой право на внесение технических изменений в процессе усовершенствования изделия.
