Обзор однофазного стабилизатора сетевого напряжения SVEN VR-F1500
В данном обзоре представлен анализ однофазного стабилизатора сетевого напряжения SVEN VR-F1500, который относится к категории бытовых устройств начального уровня. Модель предназначена для защиты электронного оборудования от колебаний напряжения в сети, включая случаи повышенного или пониженного напряжения. Максимальная мощность стабилизатора составляет 500 Вт, а диапазон входного напряжения — от 180 до 285 В с последующей стабилизацией до 230 В.
Стабилизатор VR-F1500 предназначен для обеспечения стабильного напряжения в электрических сетях, что особенно актуально для защиты чувствительной электронной аппаратуры от негативных последствий колебаний напряжения. Такие проблемы могут возникать не только в городских условиях, но и в сельской местности.
Хотя импульсные блоки питания в бытовой технике обычно устойчивы к входным напряжениям, их срок службы может значительно сокращаться при постоянной эксплуатации в условиях повышенного или пониженного напряжения.
Технические характеристики
-
Тип стабилизатора: релейный
-
Максимальная нагрузка: 500 Вт
-
Кратковременная перегрузочная способность: до 150 Вт
-
Долговременная перегрузочная способность: до 125 Вт
-
Входное напряжение: ~180–285 В (±3%)
-
Выходное напряжение: ~230 В (±14/+10%)
-
Рабочая частота: 50 Гц
-
Максимальная энергия высоковольтных импульсов: ≤250 Дж
-
Максимальный ток помехи (8/20 мкс): 10 000 А/6500 А
-
Входная вилка: SCHUKO (CEE 7/7)
-
Выходные розетки: 4 шт. (CEE 7/4) — 2 с функцией стабилизации напряжения (regulated output), 2 с функцией защиты от высоковольтных импульсов, короткого замыкания и перегрузки (surge protection)
-
Ток срабатывания защиты (предохранитель): 7 А
-
Время переключения: ≤10 мс
Дополнительные технические характеристики можно уточнить в карточке товара.
Упаковка и комплект поставки
Стабилизатор упакован в картонную коробку фирменного дизайна с пластиковой ручкой для удобной транспортировки. На боковых сторонах коробки размещены информация о характеристиках и особенностях устройства.
Внутри коробки стабилизатор защищен от механических повреждений при транспортировке с помощью амортизирующих вставок из переработанного картона.
В комплект поставки входят:
-
Стабилизатор с несъемным сетевым шнуром длиной 50 см
-
Руководство пользователя на трех языках: русском, украинском и английском
-
Гарантийный талон
Гарантия на продукцию составляет два года с момента приобретения.
Внешний вид и конструкция

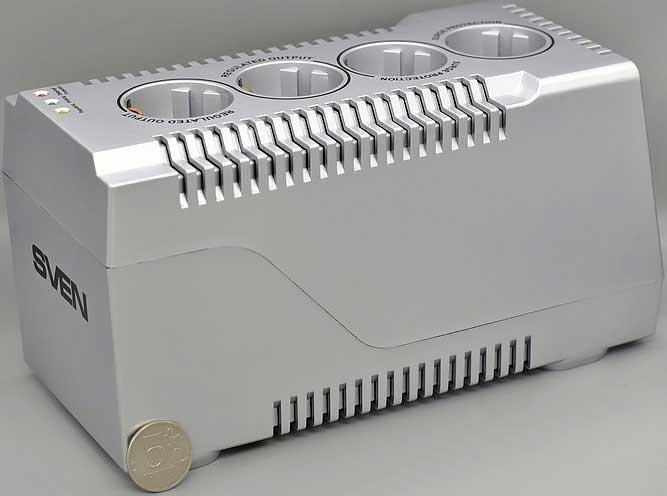

Стабилизатор имеет массивный корпус из негорючего пластика, который оснащен вентиляционными прорезями для эффективного отвода тепла от трансформатора. Габаритные размеры устройства составляют 230×120×102 мм, а его масса — около 1,2 кг.
На верхней панели расположены четыре розетки стандарта CEE 7/4 с заземлением. Две из них предназначены для подключения оборудования с функцией стабилизации напряжения, а две другие — для периферийных устройств с функцией защиты от высоковольтных импульсов, короткого замыкания и перегрузки.
Питание на потребители подается с задержкой около 10 секунд, в течение которой устройство проводит тестирование сети. На верхней панели также размещены три светодиода, которые отображают режимы работы стабилизатора: стабилизация выхода, индикация внешнего питания и защита от перегрузки.
С левой стороны корпуса расположен выключатель, совмещенный с токовым размыкателем (предохранителем) на 7 А. На задней панели устройства находятся ножки для установки на горизонтальную поверхность и кронштейн для крепления на стену.
На нижней части корпуса размещена фирменная наклейка с техническими характеристиками, маркировкой модели и серийным номером.
Внутреннее устройство
Корпус стабилизатора закреплен на четырех винтах PH2, что позволяет при необходимости провести его разборку, однако это приведет к потере гарантии.
Устройство представляет собой типичную конструкцию для релейных стабилизаторов напряжения. Сетевое напряжение поступает на трансформатор с несколькими обмотками. Микроконтроллер управляет переключением реле в зависимости от входного напряжения, обеспечивая выходное напряжение 230 В на колодку розеток.
В конструкции стабилизатора не предусмотрен фильтр для снижения электромагнитных помех из сети, что является особенностью бюджетных моделей.
На плате стабилизатора размещены два провода для термопредохранителя, а также силовые дорожки, усиленные дополнительным слоем припоя для увеличения сечения. Управляющий контроллер — 8-битный HOLTEK РЕ46К064.
Для защиты от высоковольтных импульсов используется варистор 20D471 (470 В, 250 Дж), который спрятан в термоусадку на плате.
Тестирование
Для проверки работы стабилизатора использовался лабораторный автотрансформатор (ЛАТР) мощностью 9 А. Диапазон регулировки напряжения составил от 150 до 250 В.
При проверке стабилизации без нагрузки были получены следующие результаты:
-
Входное напряжение 178 В стабилизировано до 200 В
-
Входное напряжение 265 В стабилизировано до 236 В
Стабилизация на двух розетках "regulated output" осуществляется с высокой скоростью, заявленной производителем (≤10 мс).
При тестировании с нагрузкой (строительный фен мощностью около 500 Вт) были получены следующие результаты:
-
Входное напряжение 181 В стабилизировано до 199 В
-
Входное напряжение 269 В стабилизировано до 234 В
Эти значения укладываются в заявленный диапазон стабилизации 230 В ±14/+10% (197,8–253 В).
Стабилизатор способен выдерживать кратковременную нагрузку до 600 Вт, однако после трех минут работы срабатывает тепловая защита.
Заключение
Стабилизатор сетевого напряжения SVEN VR-F1500 эффективно выполняет свою функцию, обеспечивая стабильное напряжение 230 В на выходе. Устройство подходит для широкого спектра применения, включая защиту бытовой техники в жилых и офисных помещениях, а также обеспечение стабильного питания для газовых котлов.
Для полной защиты компьютера рекомендуется использовать дополнительный источник бесперебойного питания (ИБП), который также представлен в ассортименте продукции SVEN.
