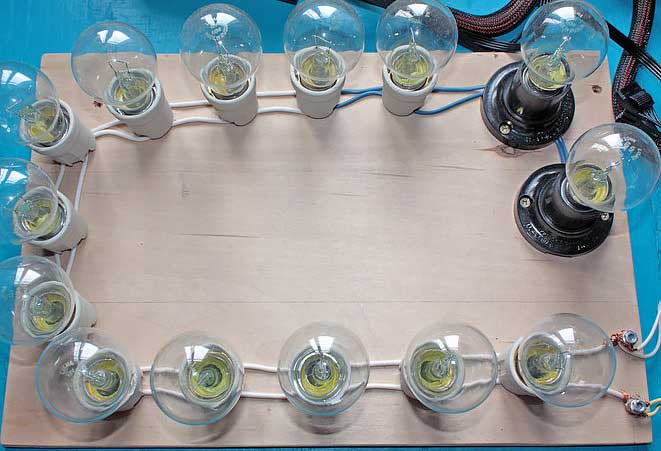

Самодельный стенд позволяет осуществлять нагружение блока питания в диапазоне от 100 до 780 Вт с шагом 60 Вт.
Канал +12 В подвергается нагрузке с использованием ламп накаливания мощностью 60 Вт и напряжением 12 В. Для снятия постоянной мощности с линий +3,3 В и +5 В применяются керамические сопротивления с мощностью 10 Вт и 30 Вт соответственно. Современные персональные компьютеры потребляют не более 40 Вт суммарно по данным каналам.
Дежурное напряжение +5 В тестируется с использованием керамических сопротивлений мощностью 10 Вт с номинальным сопротивлением 1 Ом.
Измерения проводятся с помощью мультиметра UNI-T UT39E, который обеспечивает точность измерения постоянного напряжения ±(0,05%+3).
Конструкция стенда разработана в соответствии с методикой Sanchesa и предназначена для тестирования стабильности напряжений.
08.01.2023 внесены следующие изменения:
-
Добавлен шумомер ADA ZSM 135 для измерения уровня шума в диапазоне от 35 до 135 дБ с точностью ± 2 дБ. Прибор размещается на расстоянии 500 мм над вентиляционной решеткой блока питания.
-
При проведении измерений нижний порог шумомера составляет 30 дБ (A), что не соответствует заявленным характеристикам. Производитель подтвердил, что инструмент может работать в более низком диапазоне, однако точность измерений в этом диапазоне может быть выше.
-
Инструмент не внесен в государственный реестр, поэтому подтверждение точности измерений, указанных в инструкции, невозможно. Поверка средств измерений представляет собой комплекс операций, направленных на подтверждение соответствия метрологических характеристик, заявленных производителем.
Также был добавлен осциллограф Hantec DSO2C10 с двумя каналами, полосой пропускания 100 МГц и частотой дискретизации 1 Гвыб/с.
